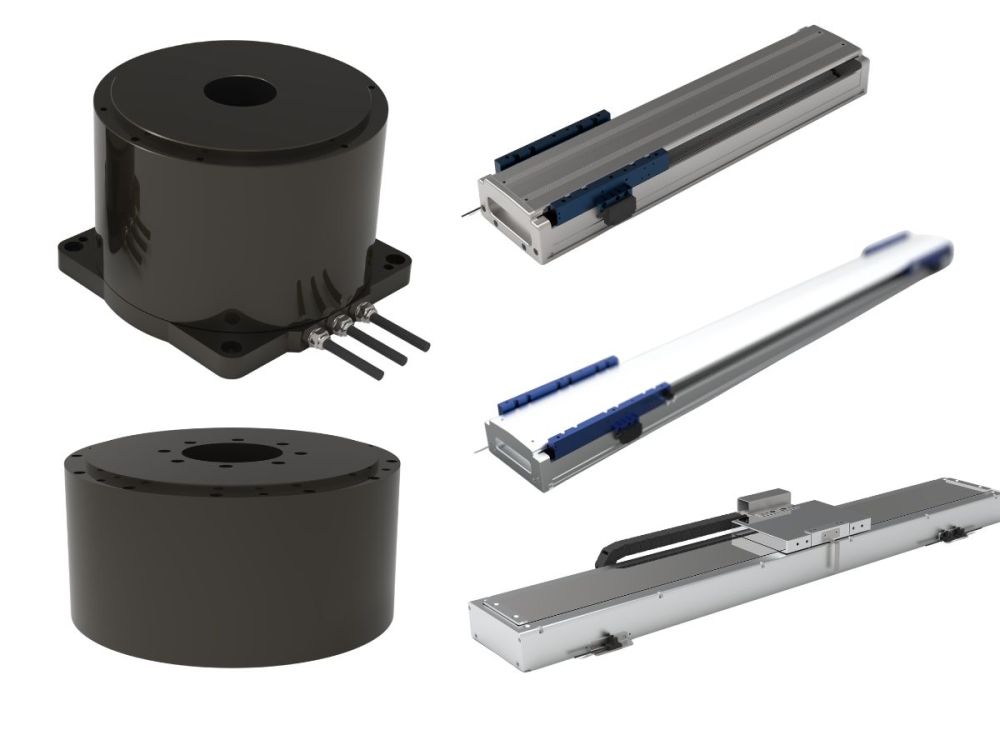

直驱力矩电机

直驱力矩电机

HONPINE专注于直驱力矩电机的研发和制造, 已建立一座5,000平方米的设施, 专用于其直驱电机产品线的开发, 生产, 和管理。该设施配备了全面的先进设备, 包括测功机, 全自动绕线机, CNC加工中心, 激光干涉仪, 自动灌封机, 和盐雾试验箱。此外, 公司已在新加坡, 苏州, 和深圳设立销售及售后服务中心。为支持半导体设备制造的本地化, 公司于2024年投入使用精密装配洁净室和研发实验室。HONPINE已成功获得ISO9001和CE等质量认证, 其自主开发的产品已获得数十项发明和实用新型专利。

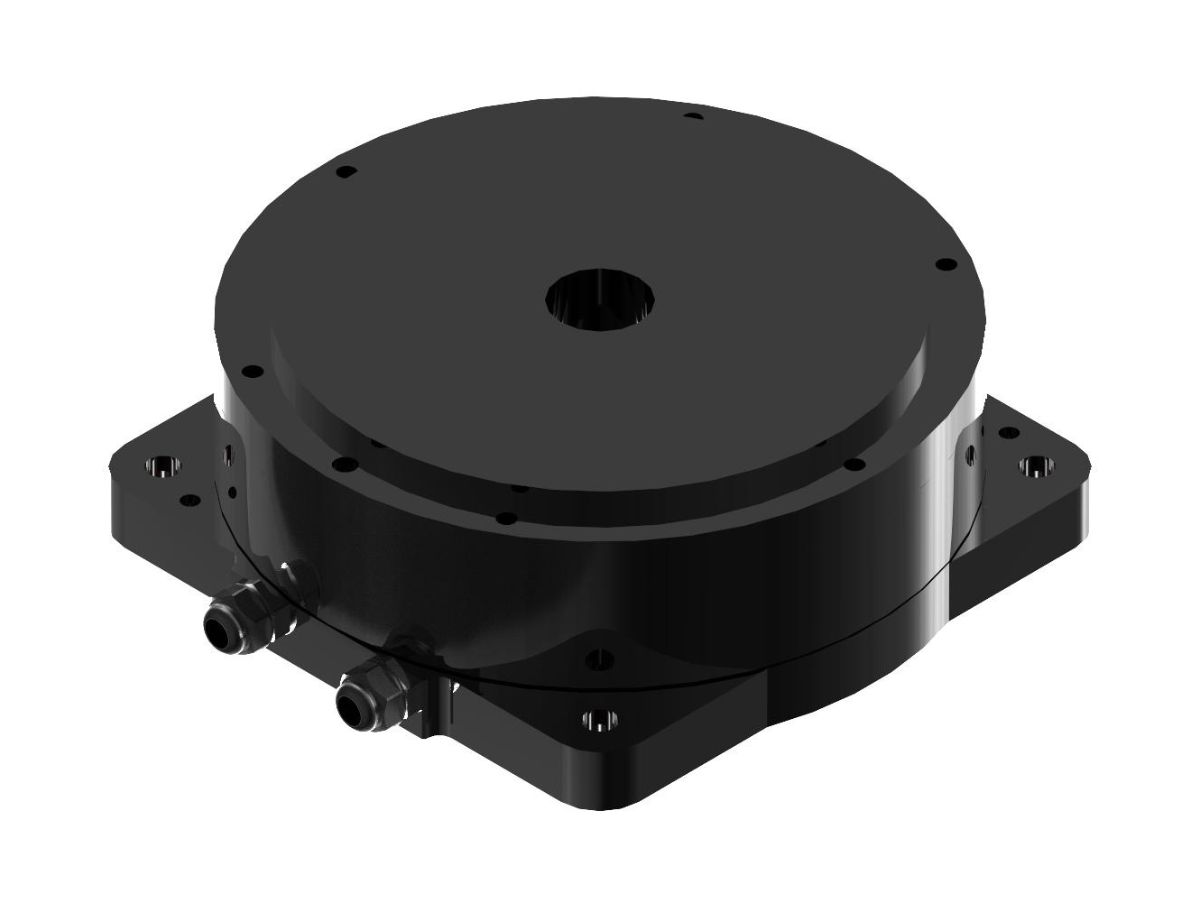

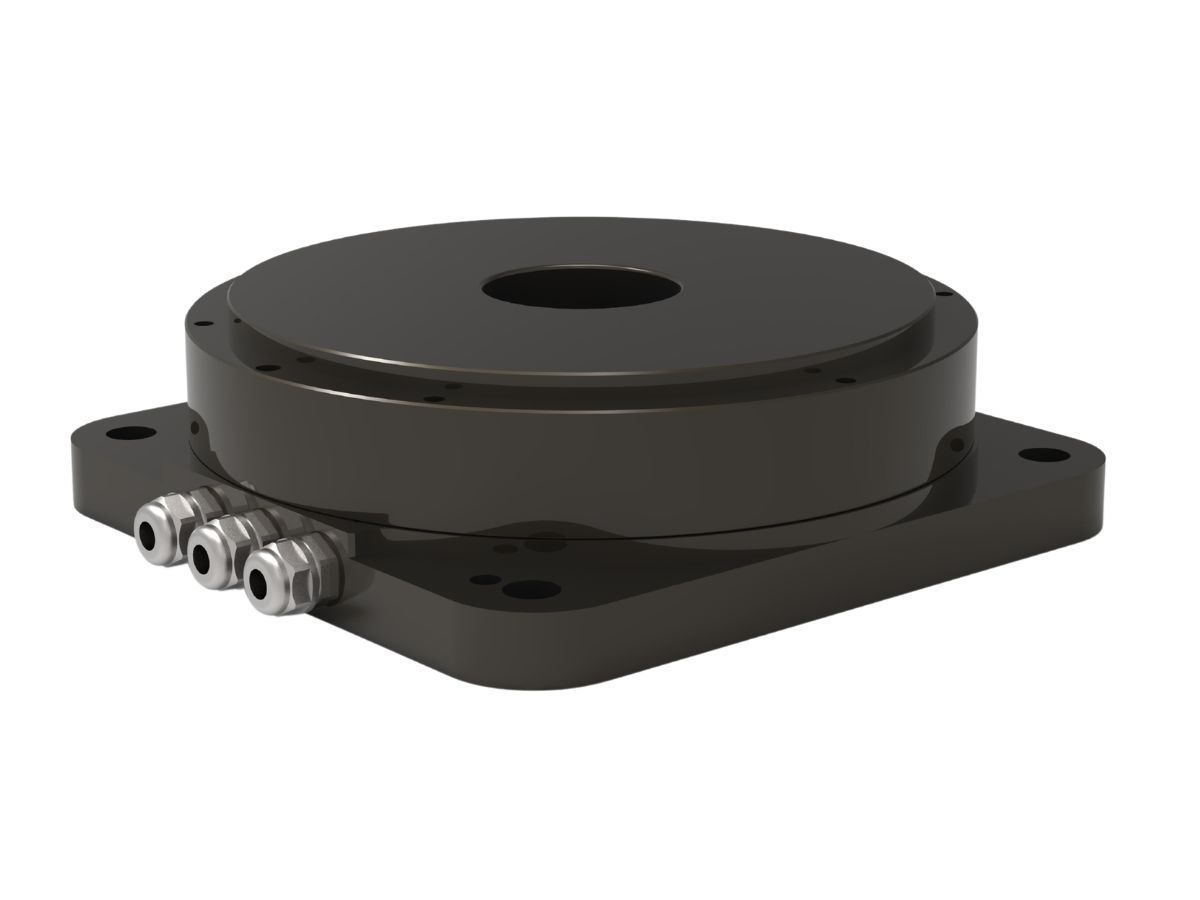

直驱DD力矩电机

DD电机 (Direct Drive Motor) 也被称为直驱电机, 力矩电机, 或轮毂电机。它是一种专用电机, 可将扭矩直接传递至负载, 无需中间机械传动机构 (如齿轮, 皮带等)。该设计有助于最大限度降低机械损耗, 同时提升效率和精度



通过直接连接客户负载, 力矩电机无需中间联轴机构—如减速器或齿轮箱—从而实现高度紧凑的整体装配。其运行稳定可靠, 噪声低。此外, 电机配备高分辨率旋转编码器, 使整体产品结构更加紧凑, 同时确保更高精度..







线性直驱电机

直驱电机的应用

直驱电机具有低速, 高扭矩, 和快速响应的特点, 常用于半导体和电子制造设备, 精密机床和加工, 工业自动化和机器人, 医疗设备, 以及新能源设备。如需更多解决方案和产品信息, 请联系HONPINE。

‹

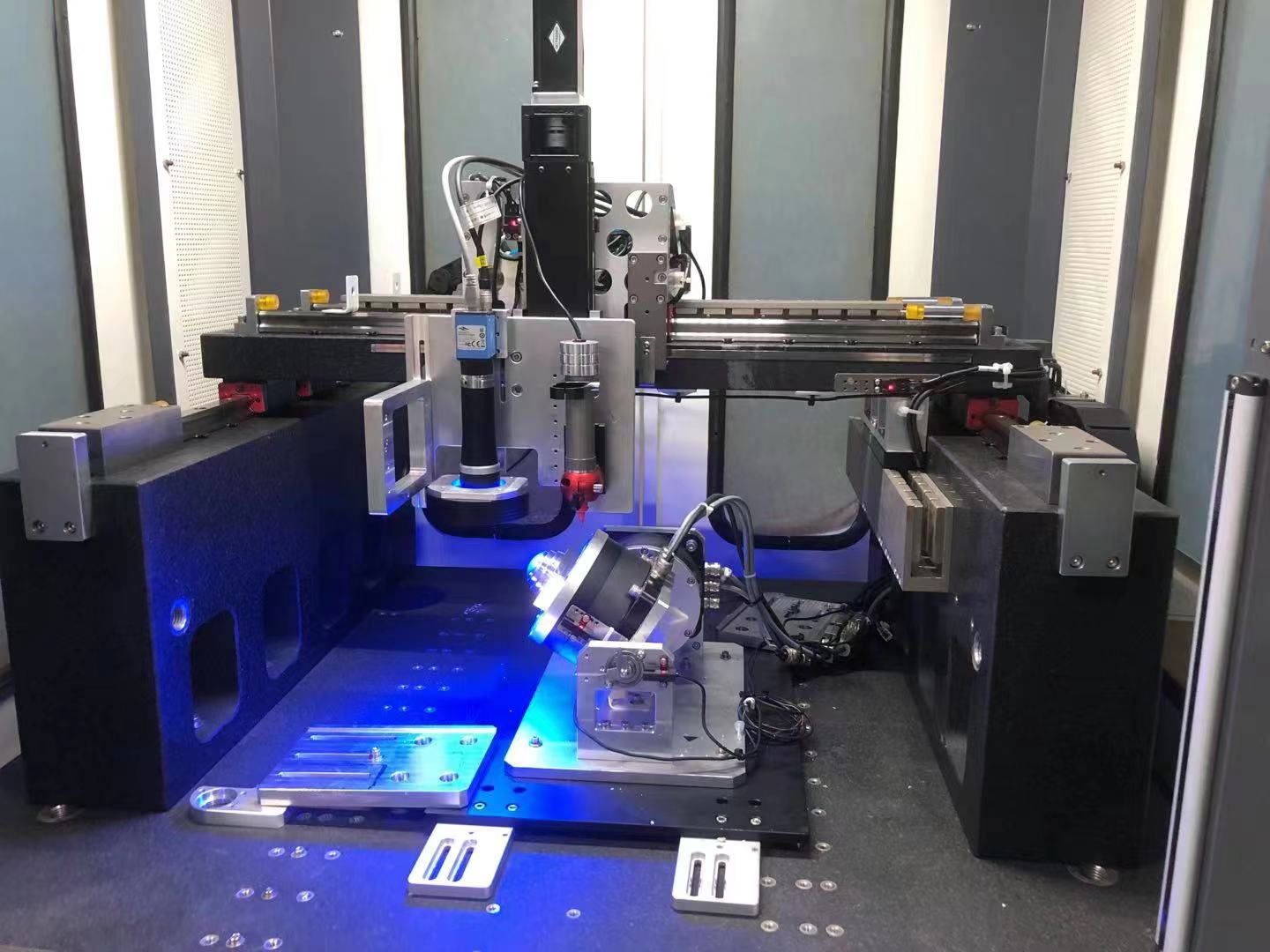

  • 用于高精度5轴CNC平台的DD电机

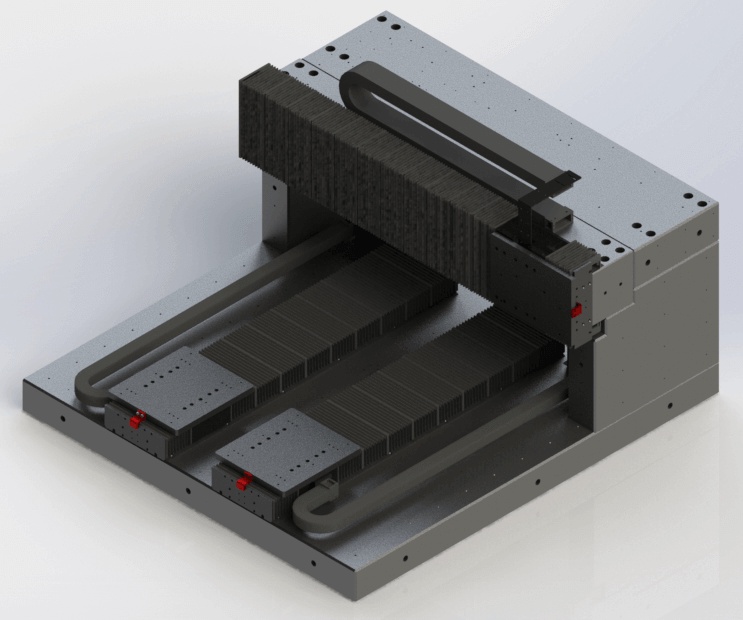

  • 用于龙门双Y轴系统的直驱电机

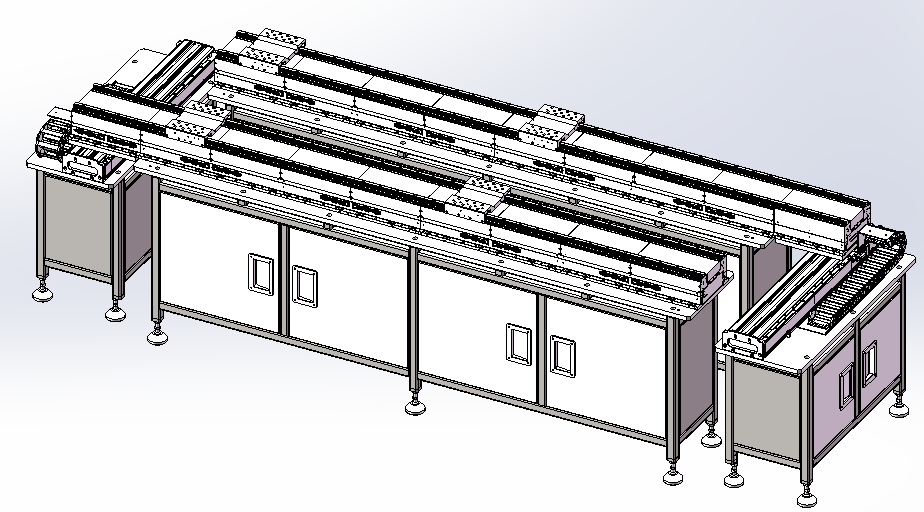

  • 用于高速旋转分度台的直驱电机

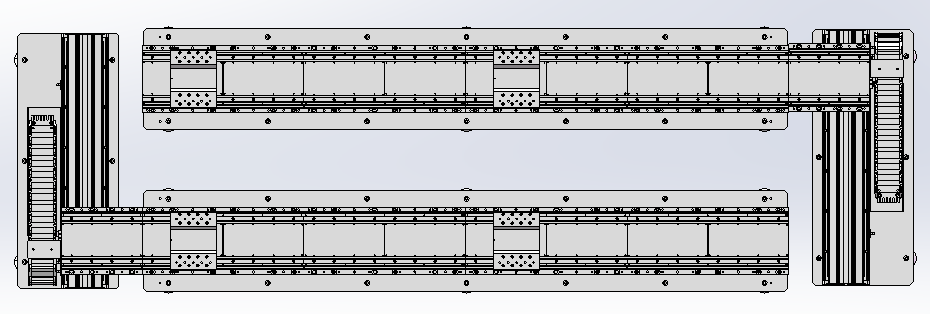

  • 用于工业自动化的直驱旋转平台

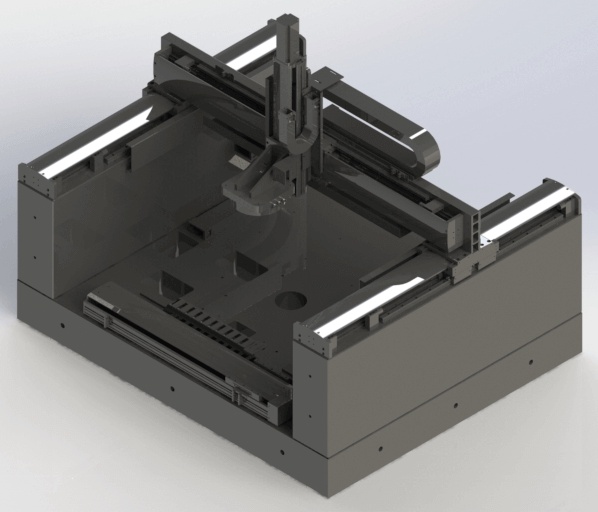

  • 用于工业CNC机床的双驱DD电机配置

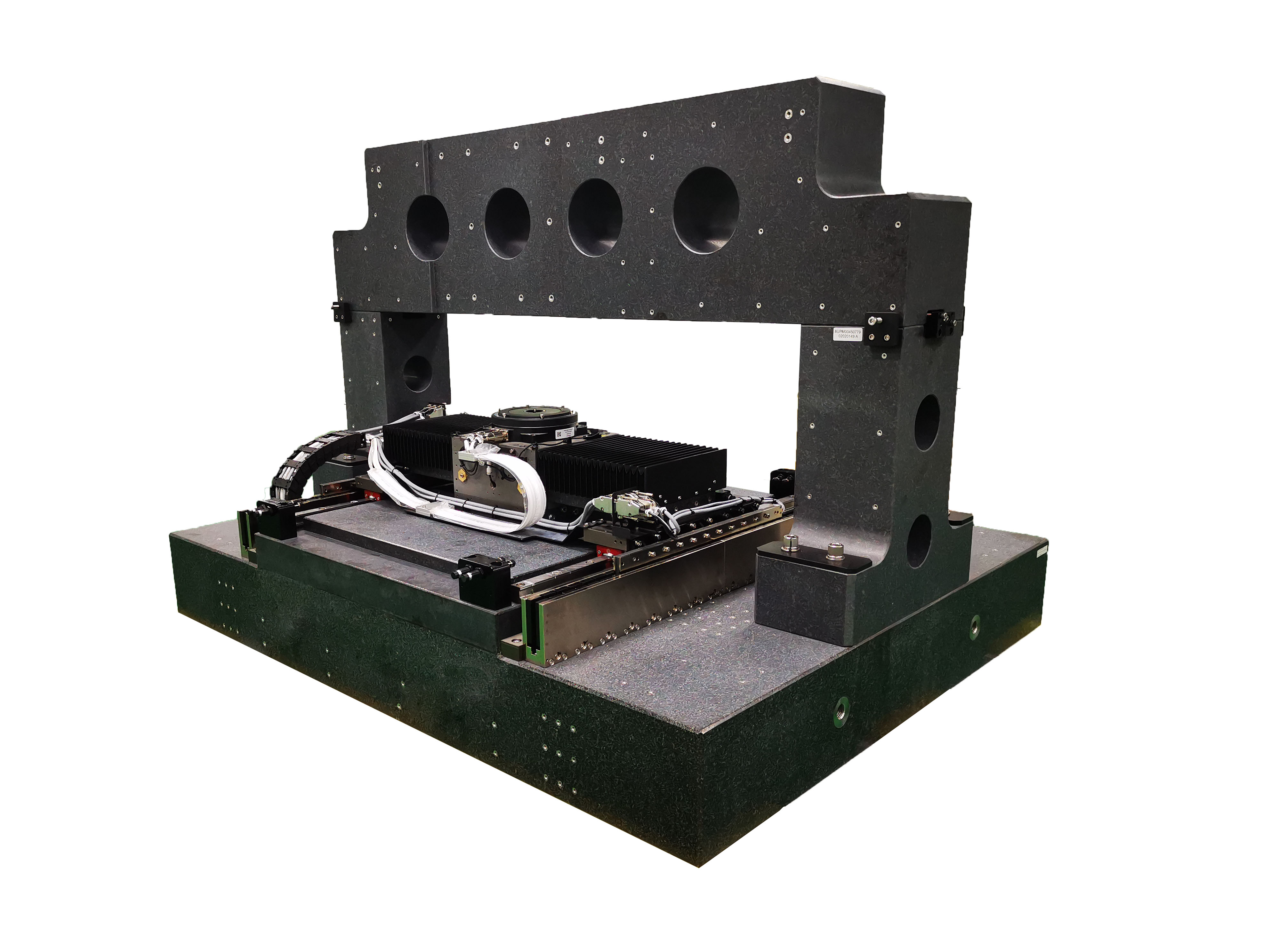

  • 用于多轴CNC机床的高刚性直驱电机

›

用于高精度5轴CNC平台的DD电机

直驱DD电机的优势

卓越动态性能

实现高达5G加速度和1200 cycles/min, 确保高速自动化流程的最大产出。



无磨损可靠性

零传动链"设计消除机械摩擦, 保证365天免维护运行。

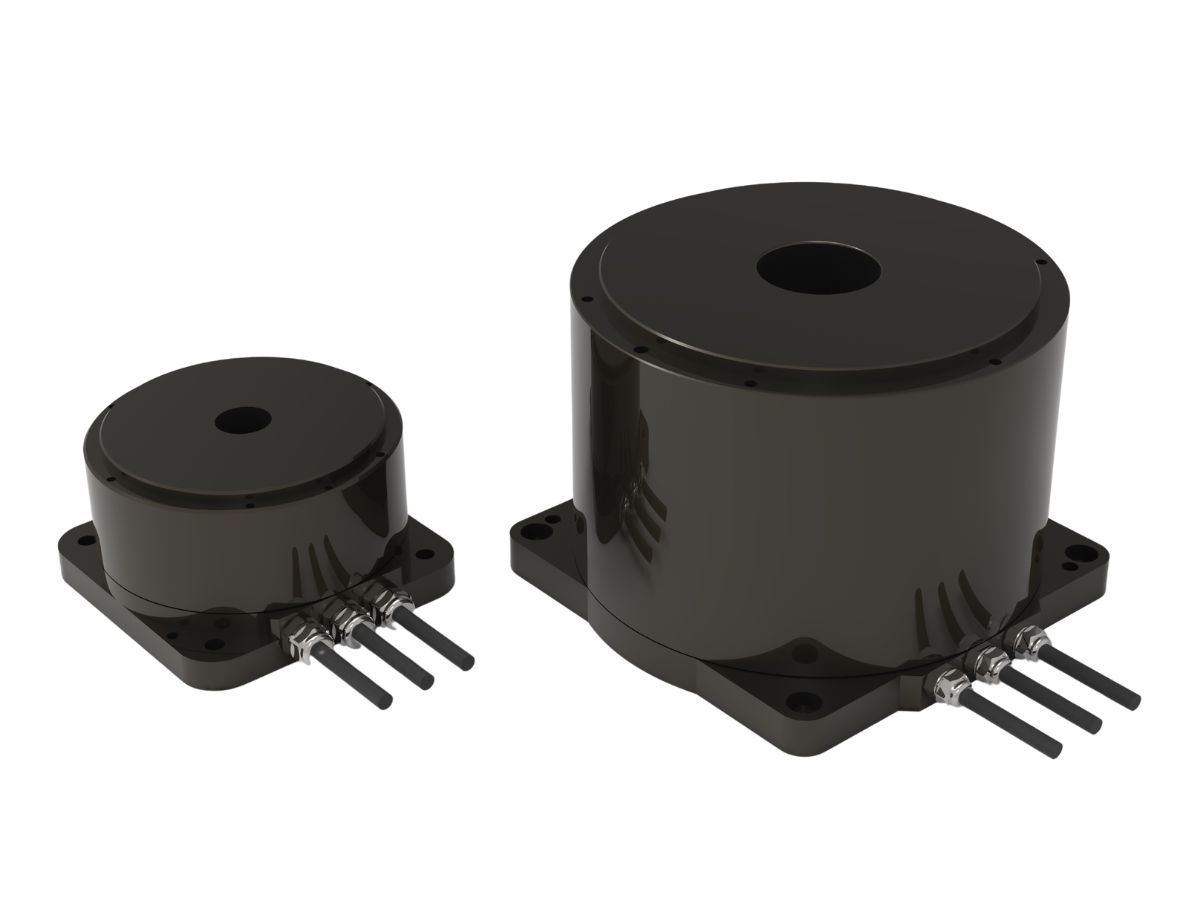

直驱旋转电机

微米级精度

具备真正零背隙, 全闭环控制, 和± 1 arc-second重复精度, 实现超精密定位。

紧凑且简化的集成

直驱架构消除了复杂机械部件, 大幅减少系统占用空间并简化装配。

直驱电机-常见问题

答：

直线模组主要有三种安装方式：水平、倒装和侧装。此外，如果安装了负载平衡装置，直线模组也可以垂直安装。

答：

DD电机也可采用三种主要安装方式：卧式、倒置式和侧装式。
对于侧装方式，需要考虑负载分布是否均匀。当负载移动到不同位置时，由重心产生的扭矩会影响DD电机的扭矩。必要时，可安装制动器。

答：

线性电机和DD电机的防护等级通常为IP40或IP20。更高的防护等级需要定制。此外，安装环境应保持清洁，无铁屑，并远离可磁化颗粒。

答：

直线模组和 DD 电机通常用于高精度应用。最大扭矩可用于短期负载加速或减速，通常小于 1 秒。连续扭矩用于长期负载运行。

答：

根据
F=ma 和 F=μmg，在相同加速度和摩擦系数下，负载的质量 m 会影响线性模组的推力需求。
根据 T=Iα，在相同角加速度下，负载的转动惯量会影响 DD 电机的扭矩需求。因此，负载分布越靠近旋转轴，转动惯量越小，所需扭矩越低。

答：

对于尺寸相近的 DD 电机：
内转子 DD 电机的转动惯量较小，通常用于小负载惯量、高速和高加速度应用。
外转子 DD 电机的转动惯量较大，通常用于大负载惯量、中速和中等加速度应用。
在大多数情况下，只要扭矩和转速足够，内转子和外转子 DD 电机可以互换。

答：

是的，直线电机和 DD 电机可用于洁净室。许多半导体应用已经在使用直线电机。例如，在晶圆制造工厂中，高精度光刻机被置于 Class 10 洁净室内，直线电机应用于多轴定位平台，以实现亚微米级精度和纳米级分辨率。
