直接驱动DD力矩电机
直接驱动电机（DDR）是一种无需齿轮箱或皮带等机械传动机构、直接驱动负载的电机。这类电机也称为力矩电机。通过使用高能量永磁体，它能够产生高扭矩。与传统电机不同，其高扭矩使其能够直接连接到运动系统，从而无需减速机、齿轮箱、皮带及其他传动部件。因此，它被称为直接驱动电机。
OEM/ODM精密设备直驱技术DD电机TDB-263-138-NH-RD DD 电机的负载直接安装在电机转子上，消除了机械背隙，并实现了极高的伺服刚性。它配备了一体化高端绝对值编码器，可显著提升自动化系统的效率与安全性。这种直接耦合方式可在精密设备中实现响应更快的控制回路。我们为定制化设计和合同制造（OEM/ODM）提供全面支持。如果您的精密应用需要直驱技术，请联系我们获取专业解决方案。详情- 外转子连续式增量编码器力矩直驱电机TDB-150-037-NH-A直驱力矩电机采用扁平化、低高度设计，外径为150 mm，可提供1 N·m持续扭矩和3.5 N·m峰值扭矩。其外转子结构在紧凑尺寸内实现了更优的扭矩密度。通过增量式编码器实现闭环换向，确保运动控制精准可靠。直驱结构无需减速器，使维护更加简便——在不影响定位精度的前提下，提供最佳性价比。详情
- 适用于精密自动化设备的高扭矩DD力矩旋转电机TDB-080-050-NH-RD-T DD电机采用紧凑型直驱结构，外径80 mm，高度50 mm，适用于需要高精度旋转定位和稳定扭矩输出的应用。该型号可提供0.6 N·m的持续扭矩、2 N·m的峰值扭矩以及450 rpm的最高转速。配备RD编码器，并采用无霍尔传感器的无感设计，具有响应速度快、背隙极小、运行平稳和定位精度高等特点。非常适用于自动化转台、精密检测系统、半导体设备和高端医疗设备等应用。详情
- 紧凑设计高精度直驱DD马达TDB-040-038-NH-AY直驱DD马达具有结构紧凑、精度高、响应快的特点，适用于高精度定位和直驱应用。其兼具紧凑尺寸与强劲性能，非常适合半导体设备、精密平台和自动化系统。详情
- 重载自动化和精密设备高扭矩直驱力矩电机TDB-263-113-NH-A 是一款大型直驱力矩电机，集高扭矩、高刚性和高精度定位于一体。其外转子结构、无霍尔传感器设计以及高分辨率增量式编码器配置，使其能够在重载自动化设备和精密制造应用中实现稳定高效运行。
与传统伺服电机相比，直驱力矩电机具有以下优势：更高的精度、更大的扭矩、更高的效率、更简便的维护、更紧凑的安装占地面积。详情 - 工业伺服直接驱动DD力矩马达带霍尔传感器TDB-170-125-NH-B 直接驱动 DD 力矩马达，凭借其出色的结构设计和稳定的控制性能，广泛应用于 CNC 转台、半导体设备、机器人关节、精密检测等领域。该型号采用外转子结构（所有 TDB 系列均采用外转子设计），在结构上更易实现更高的转动惯量和更大的输出半径，适用于高动态响应和高负载应用。它专为无需霍尔传感器即可启动的驱动方案而设计，并与大多数工业伺服驱动器高度兼容，便于快速调试和部署。详情
- 带霍尔传感器和增量式编码器的外转子直驱力矩电机TDB-170-095-NH-A 直驱力矩电机采用外转子设计，这种结构更易于实现更高的转动惯量和更大的输出半径。它配备霍尔传感器，便于启动，并能更好地兼容多种驱动器。配备增量式编码器，适用于大多数伺服控制系统。定位精度为±20角秒，重复定位精度为±1.5角秒，可满足精密加工与检测的要求。广泛应用于数控转台、半导体设备、机器人关节和精密检测等应用场景。详情
- 高动态性能高精度编码器直驱电机TDB-112-065-NH-A直驱电机在结构上由四个主要部分组成：定子（静止部分）、转子（旋转部分）、轴承和编码器（用于检测旋转位置的传感器）。该电机直径为112 mm，高度为65 mm，重量为2.8 kg。其连续扭矩为3 N·m，峰值扭矩最高可达9 N·m，额定功率为110 W，连续电流为2.5 Arms，峰值电流为7.5 Arms。其主要特点包括高动态性能、高精度、最佳速度控制、超紧凑结构、优异的MTBF以及降低的维护需求。详情
- 数控机床半导体设备高精度DD马达TDB-170-050-NH-A DD马达是一种低速、大扭矩、控制精确的直流电机。其主要特点包括消除传动误差、高刚性低振动、响应速度快以及维护要求低。常用于半导体晶圆加工设备、精密分度工作台、高精度直驱转台和液晶面板搬运系统等精密自动化设备。详情
- 紧凑结构高精度 DD精密运动力矩电机TDB-080-067-NH-A-T DD 力矩电机是一款高精度、低转速、高扭矩直流电机，适用于机器人关节、精密运动平台和自动化设备等应用。该型号直径为 80 mm，高度为 67 mm，重量仅为 1.6 kg。采用 22 极设计，可提供 1 N·m 的持续扭矩和最高 3.5 N·m 的峰值扭矩，持续电流为 1.7 Arms，峰值电流为 5.9 Arms，额定功率为 32 W。TDB 系列力矩电机具有结构紧凑、扭矩密度高和控制性能精准等特点，是精密自动化和智能装备应用的理想选择。详情

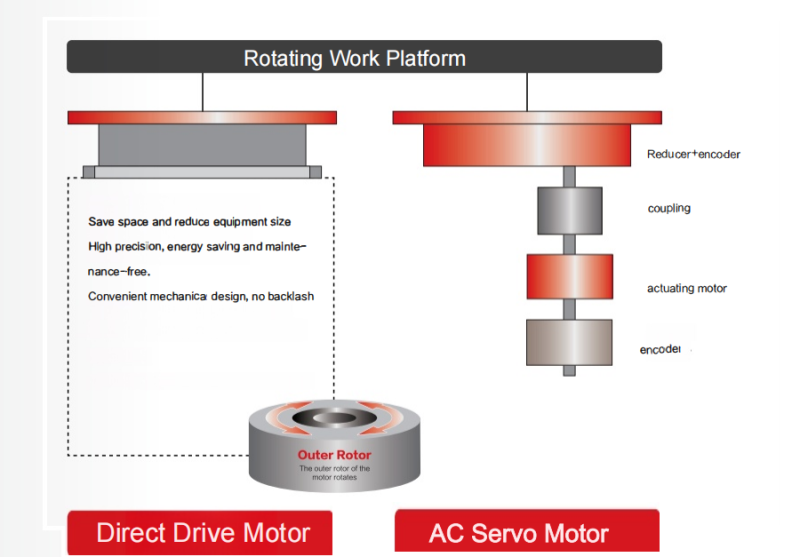

直接驱动电机与传统交流伺服电机相比的优势
由于通力电气直接驱动电机采用一体化结构，负载可以直接安装在电机的安装面上。因此，电机与分度台之间不存在精度损失，从而提高了整个设备的精度。由于没有齿轮箱等机械结构，因此不会产生传统交流伺服电机中的能量损失。采用直接驱动方式后，通过编程改变位置或工位会更加容易。
直接驱动力矩电机常见问题
以上常见问题基于Honpine为各行业客户提供服务的经验整理而成。如果您还有其他问题，欢迎联系我们。我们的工程团队可以为您提供专业建议、应用支持以及完整的直接驱动电机资料，帮助您为项目选择合适的解决方案。
直接驱动（DD）电机无需齿轮、皮带或减速器即可将负载直接连接至转子。这种设计消除了齿隙，提高了定位精度，增强了系统刚性，并减少了维护需求。更少的机械部件还意味着更高的效率、更快的响应速度以及更出色的长期可靠性。
内转子DD电机适用于需要高速、轻负载和快速加速的应用。外转子型号可提供更高扭矩，更适合重负载和大惯量工况。最佳选择取决于负载惯量、转速和扭矩要求。
工业用DD电机通常可达到±5角秒的定位精度和±2角秒的重复精度。配备绝对式编码器的高端型号可达到±1角秒，因此非常适合半导体、光学和精密自动化设备。
标准DD电机专为洁净的室内环境设计，防护等级为IP20或IP40。对于存在粉尘、湿气或油雾的应用场景，建议采用IP65或更高防护等级，并配备定制密封方案。
DD 电机可以水平、垂直或倒置安装。适当的负载分配、安装刚性和扭矩计算至关重要。垂直或倒置安装可能需要配备保持制动器，以提高安全性。
负载惯量会直接影响加速度、定位精度和伺服稳定性。惯量比过大可能降低动态性能并延长稳定时间。提供负载重量、半径、速度和加速度，有助于工程师推荐合适的电机。
连续转矩是电机的长期运行能力，应作为主要选型标准。峰值转矩仅在加速或减速期间的短时间内可用。
增量式编码器在断电后需要重新回零，并提供经济高效的解决方案。绝对式编码器无需回零即可保持位置信息，因此非常适合多轴机床、CNC设备和高端自动化系统。
可以。Honpine可根据您的机器设计和应用需求，提供安装尺寸、中心孔尺寸、编码器类型、防护等级、制动器及冷却方案等定制服务。
DD电机提供直接旋转运动，而直线电机产生直接直线运动。DD电机用于旋转工作台和分度系统，而直线电机则适用于精密平台、龙门机构和高速直线定位。
直接驱动电机的优势与劣势
直接驱动电机的优势
直接驱动、高刚性和高动态响应。
高精度（取决于反馈编码器），且齿槽效应低。
低热阻：采用适当的散热和冷却方式，可以有效传导热量，从而提高连续扭矩性能。
适用于紧凑型设计：扁平电机通常具有较大的中心通孔，允许滑环、管路和电缆穿过，从而实现紧凑的系统集成。
维护需求低：由于中间传动部件较少，机械部件数量也相应减少。通常，唯一的磨损部件是导轨，从而减少维护工作量并延长平均故障间隔时间。
高效率：消除中间机械摩擦和惯量，提高能源效率。
直接驱动电机的劣势
在简单的1:1比较中，直接驱动电机的价格高于传统电机。然而，考虑到其省去了中间齿轮、联轴器及相关维护，并且整体机械结构更加简化，直接驱动电机通常具有更高的性价比。此外，随着直接驱动电机的应用日益广泛，以及更高性能钕铁硼（Nd-Fe-B）磁体的开发，其成本也在持续下降。
直接驱动电机的应用
Honpine直接驱动电机已在半导体设备、自动化生产系统、新能源及光伏设备、光学检测系统和信号定位系统等多个行业的实际应用平台中完成测试和验证。以下是部分代表性应用案例。如需更多技术信息和详细应用数据，请联系我们。
‹
›
DD电机在半导体设备中的应用

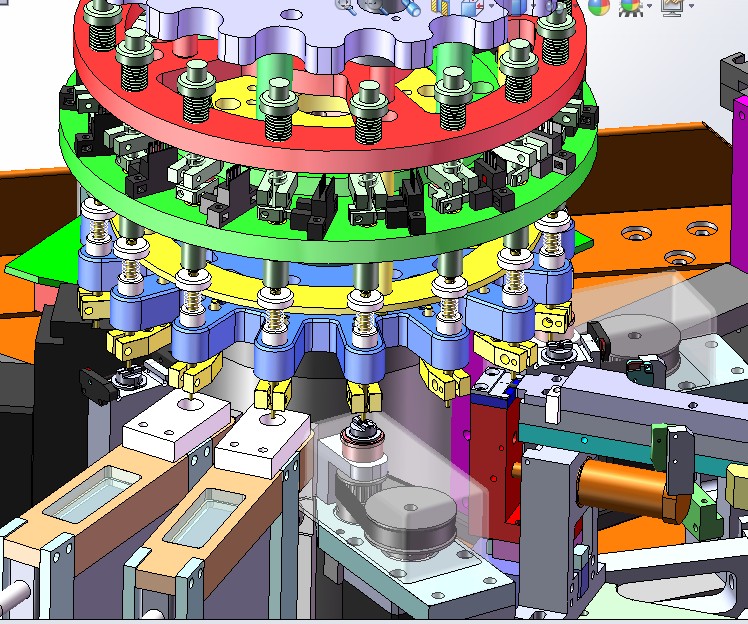

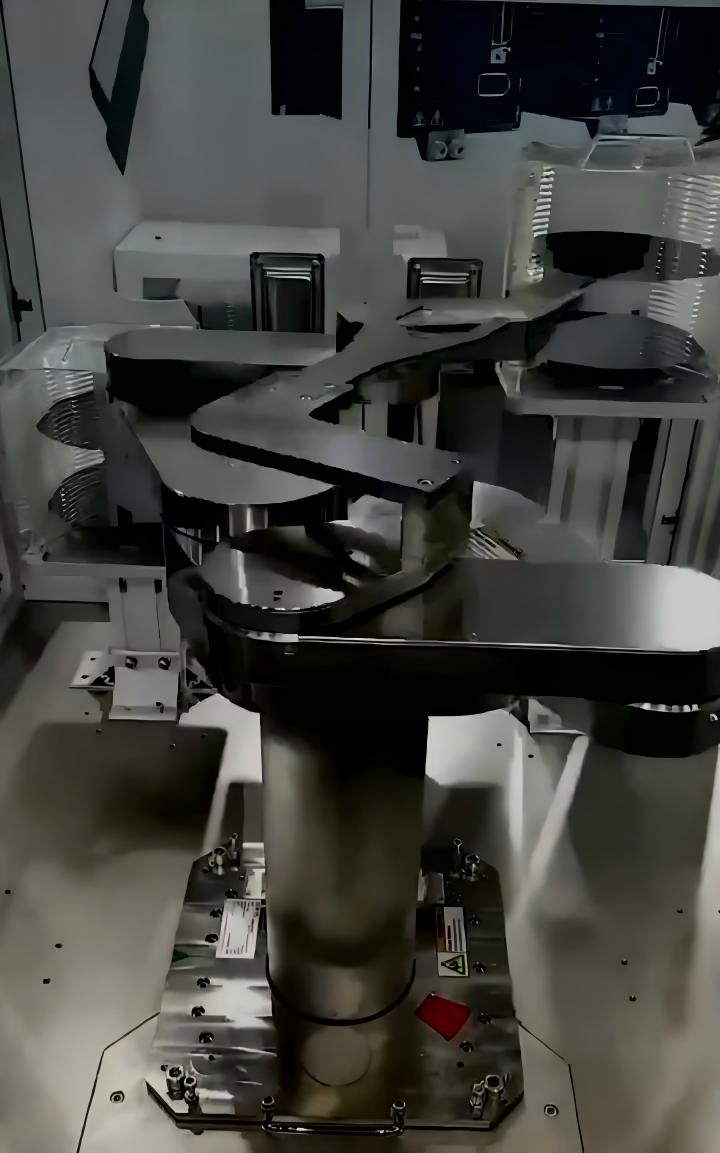

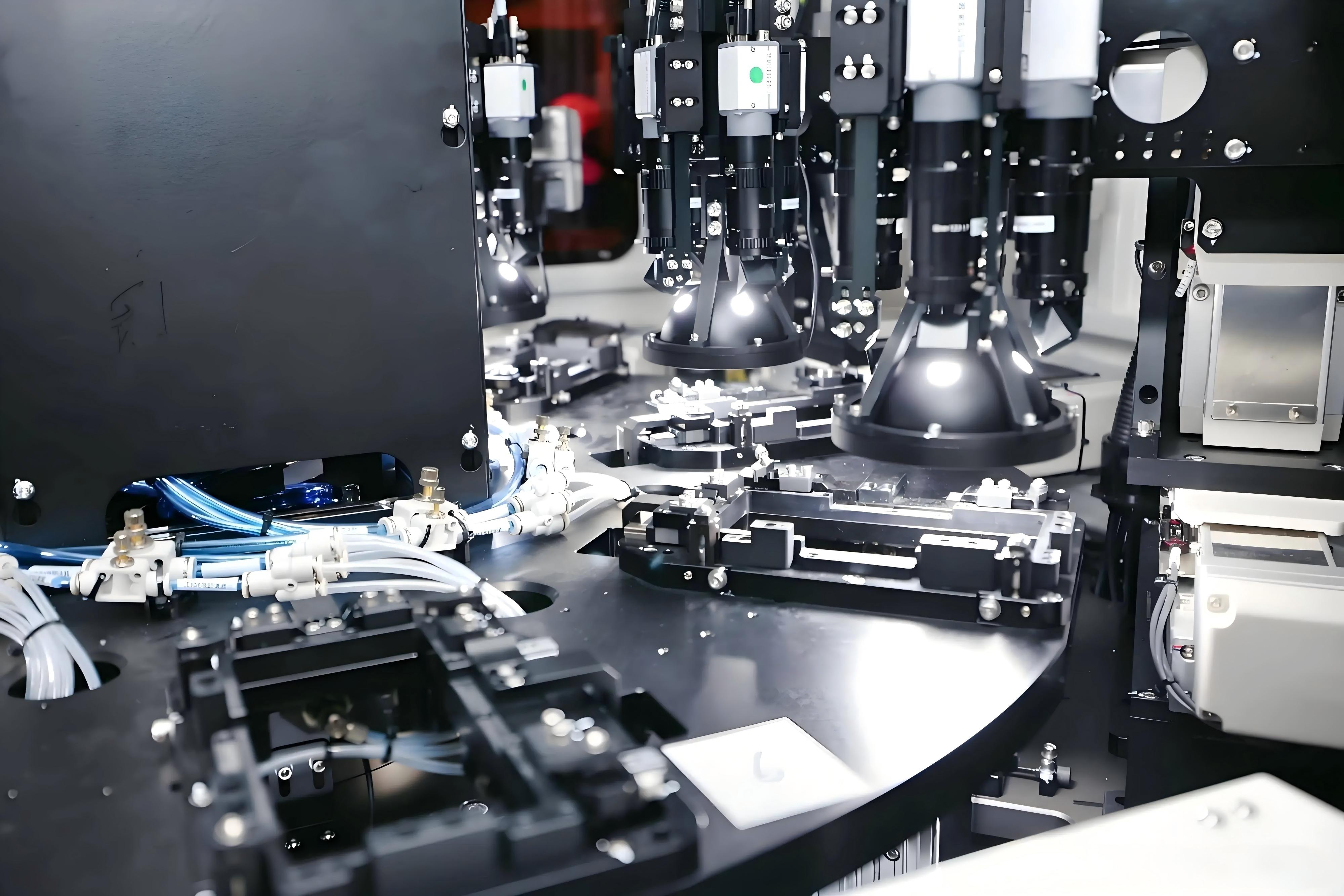

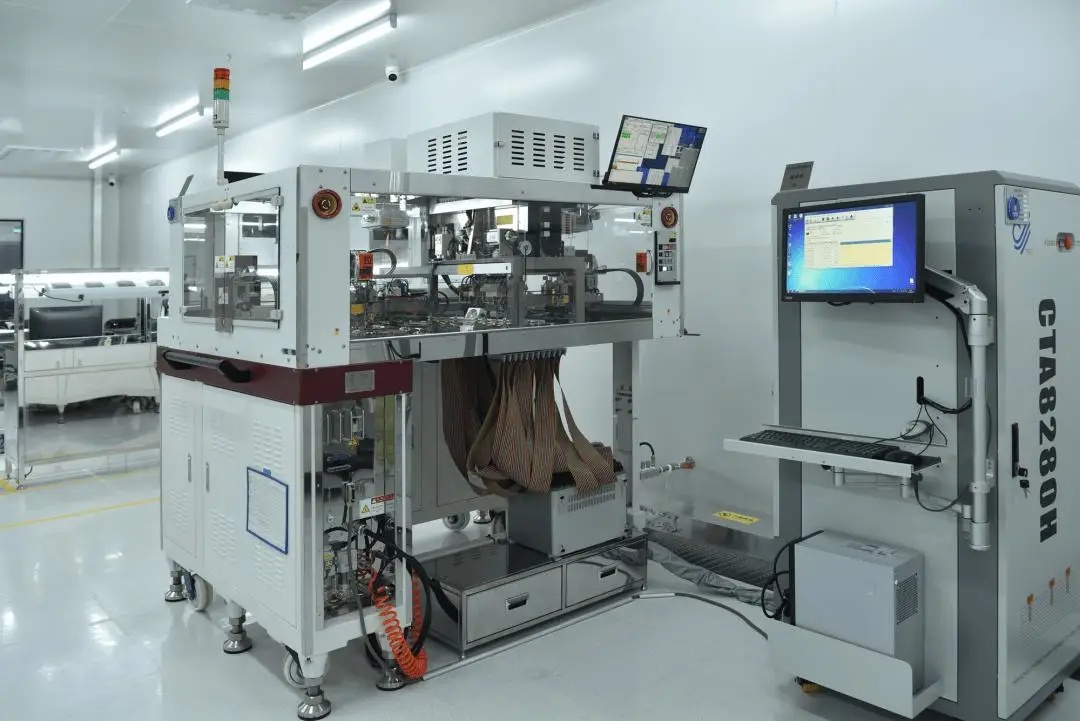

HONPINE DD电机在半导体设备中的应用包括半导体对准与校正、晶圆搬运、晶圆切割、小型半导体分选机、半导体自动化装配线、分选机、固晶机、切割机、检测设备、芯片测试、晶圆搬运和晶圆减薄机。
DD电机在新能源设备中的应用

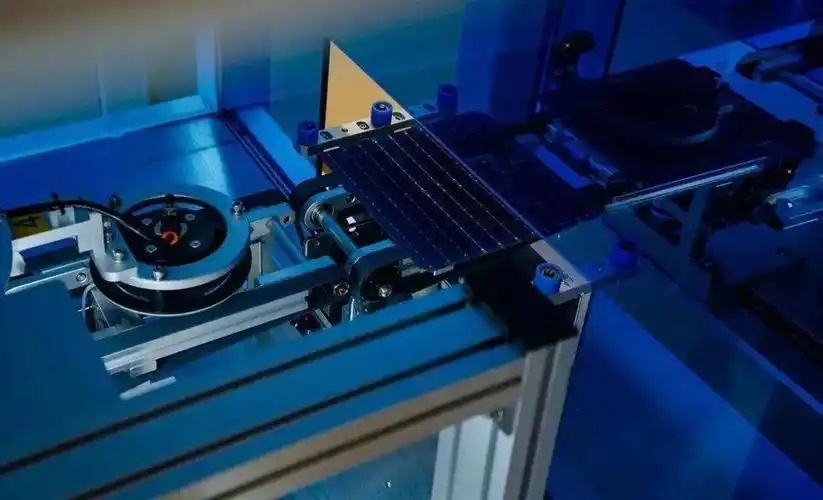

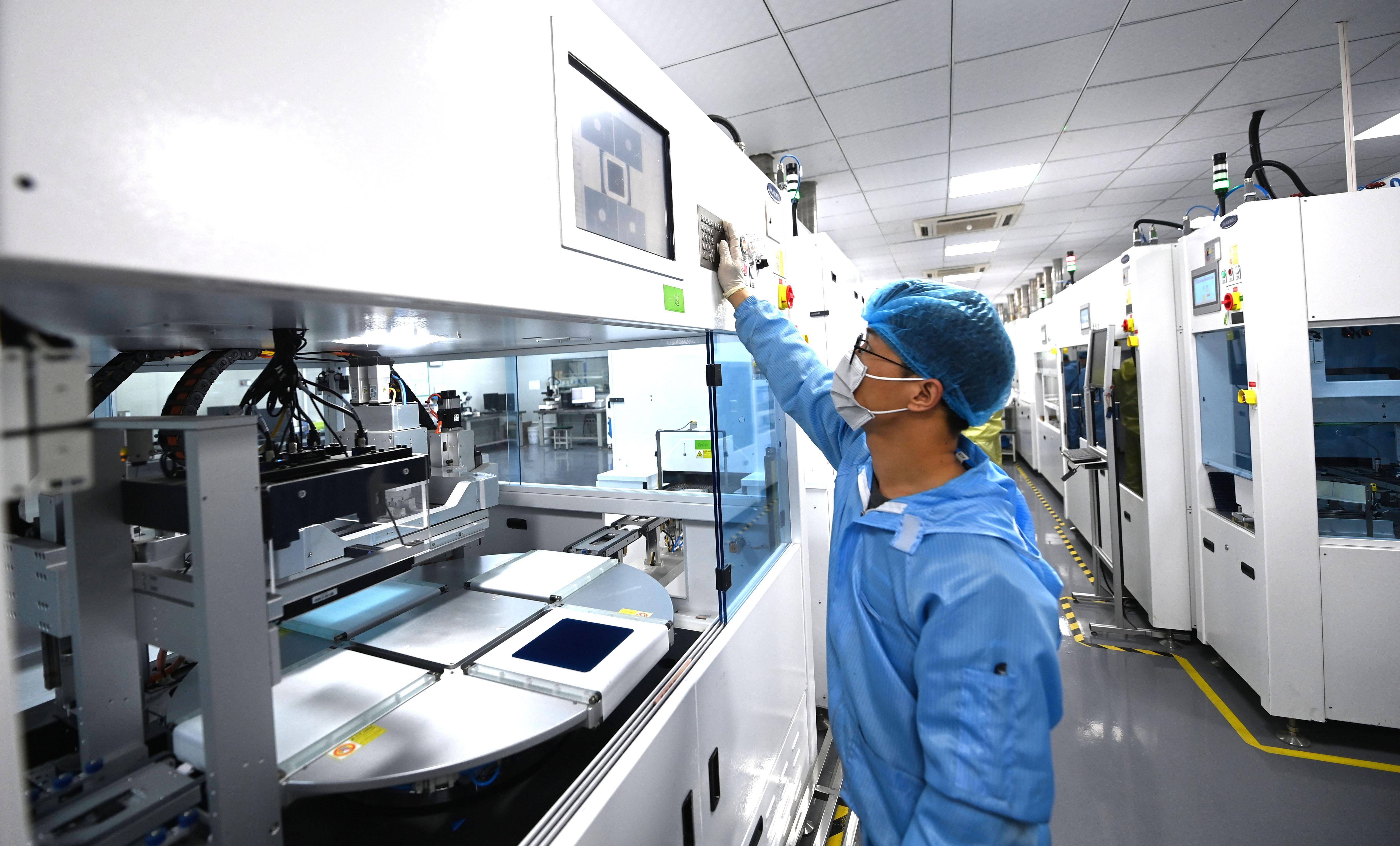

HONPINE DD电机在新能源领域的应用包括光伏激光掺杂设备、光伏丝网印刷设备、光伏自动化生产线、绕线机、锂电池焊接设备、视觉检测设备、涂布机和锂电池PACK生产线。
DD电机在科研设备中的应用

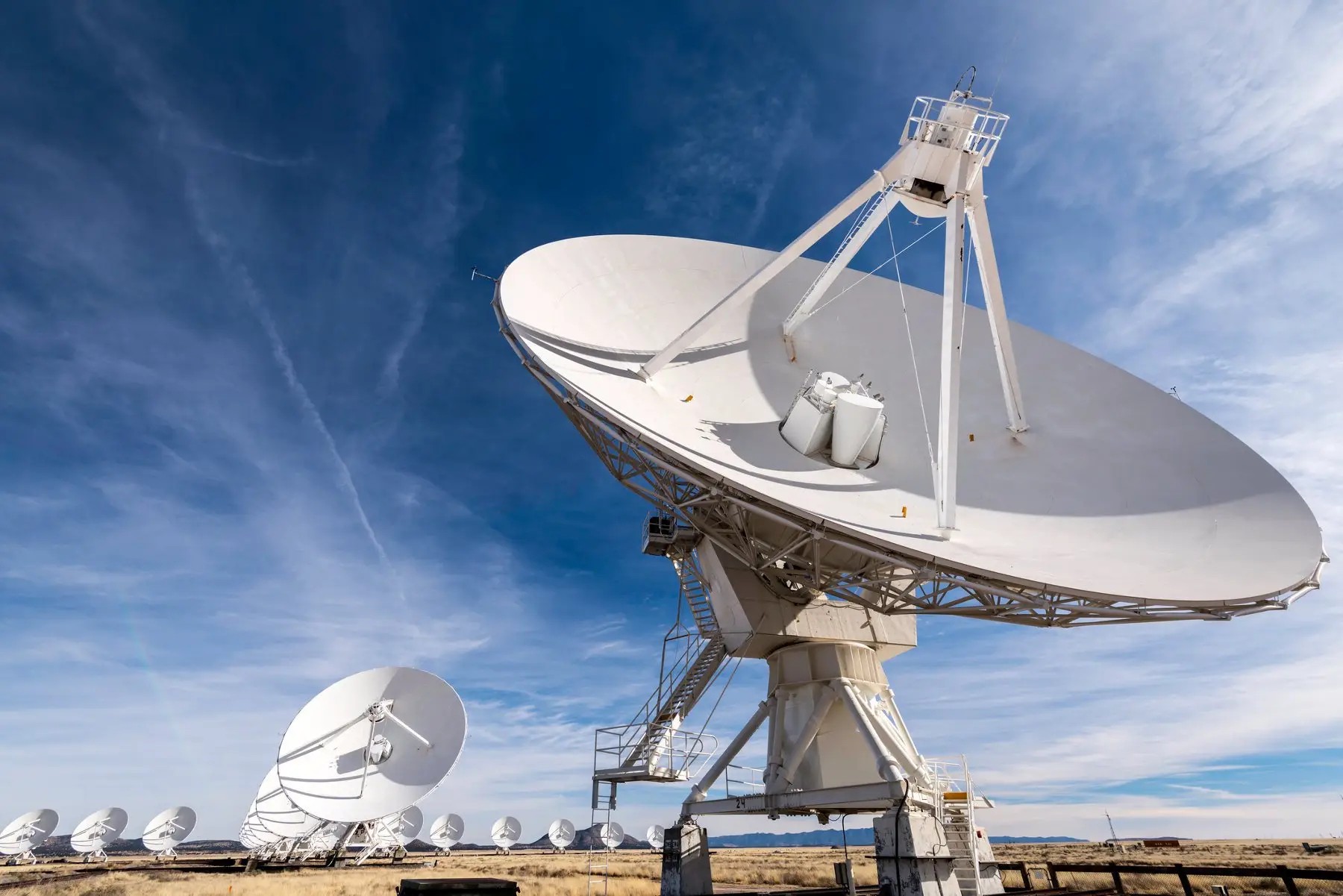

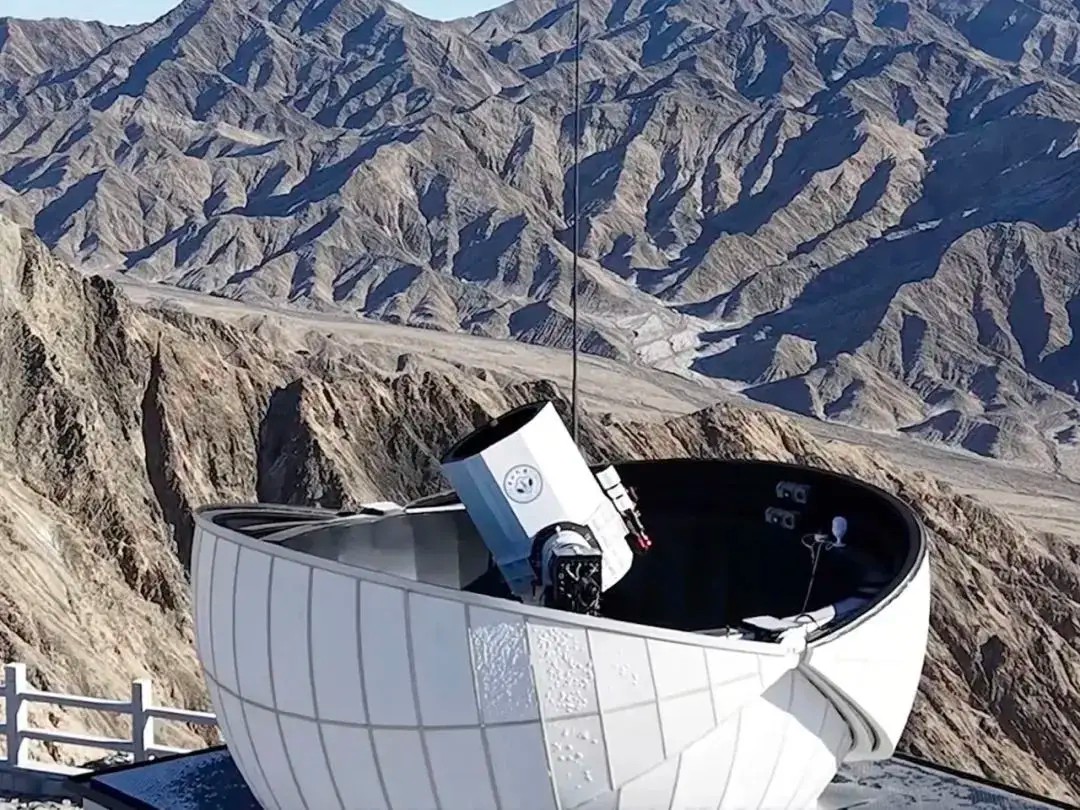

HONPINE DD电机在科研设备中的应用包括精密光学检测、雷达信号设备、天文望远镜和机器视觉检测。
DD电机在自动化机械中的应用
DD电机在自动化生产线中的应用包括3C行业自动化装配线、汽车零部件制造、食品行业自动瓶盖分度台、自动化旋转加工单元、自动化装配线、多工位装配机、快速消费品自动化生产线和制药自动化装配线。
