高扭矩精度谐波减速机

谐波传动的学术名称是应变波齿轮传动；根据其物理特性，也可称为谐波减速机或谐波齿轮。谐波传动原理由美国杰出发明家 C.W. Musser 发明，并于1964年在日本投入实际应用。HONPINE 公司于2018年开始生产谐波减速机，并持续优化齿形。20世纪末，中国开始研究相关理论并开展工业化生产。谐波减速机最显著的特点是它仅由三个基本部件组成：刚性齿轮、柔性齿轮和波发生器。这使其易于实现小型化和轻量化设计。由于啮合过程中参与啮合的齿数较多，因此能够实现显著的扭矩传递和精密控制。目前，谐波减速机有20多种类型，扭矩范围从1 Nm到2000 Nm。

HONPINE 产品 > 谐波减速机

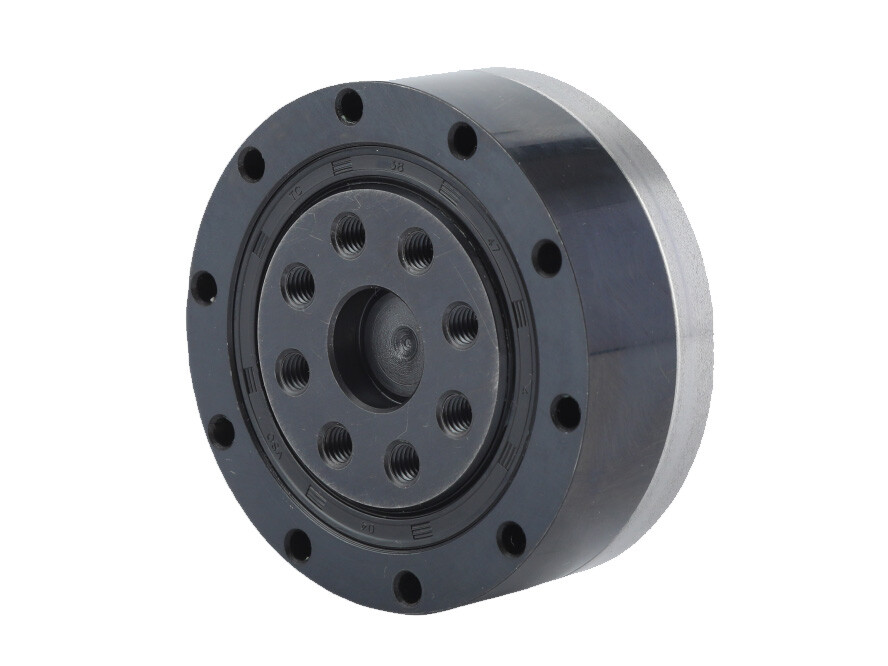

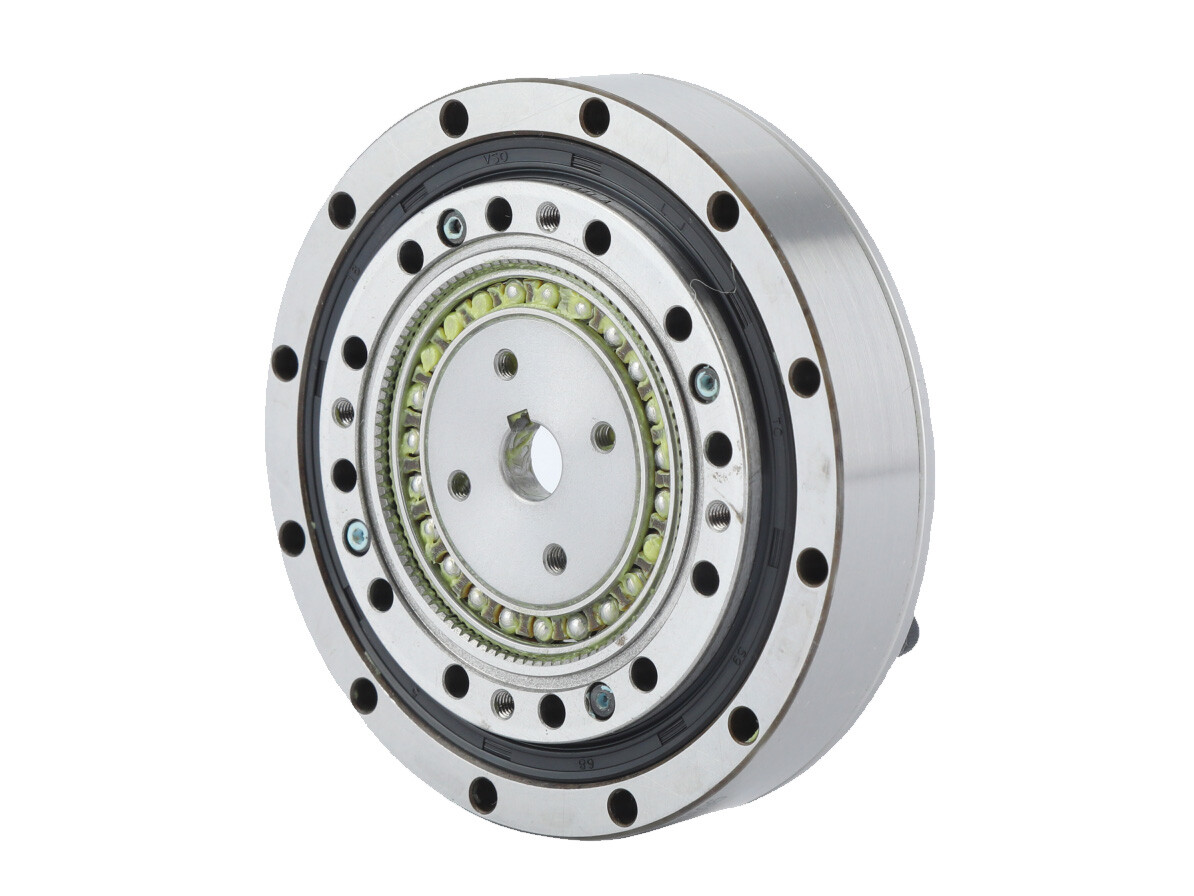

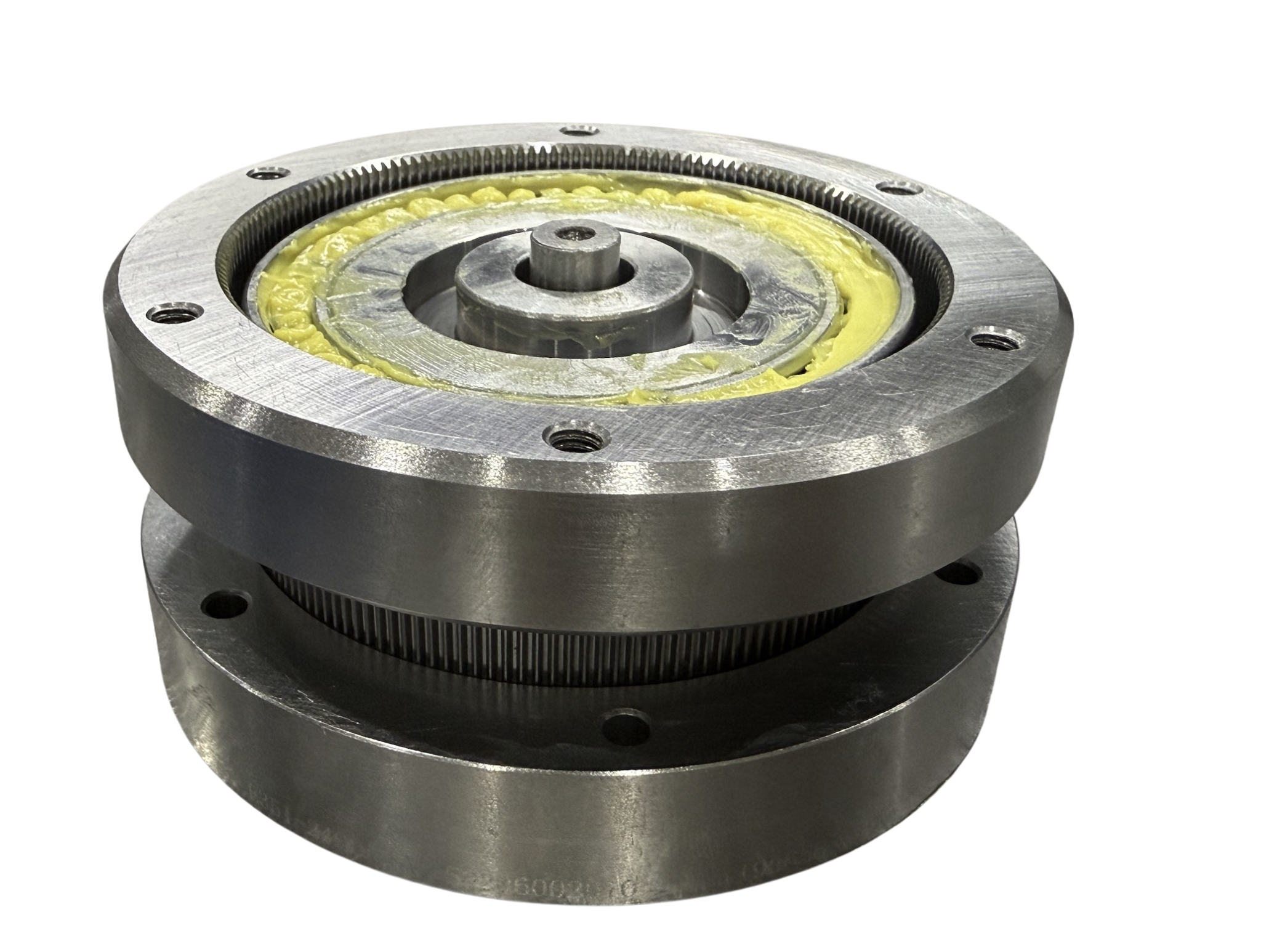

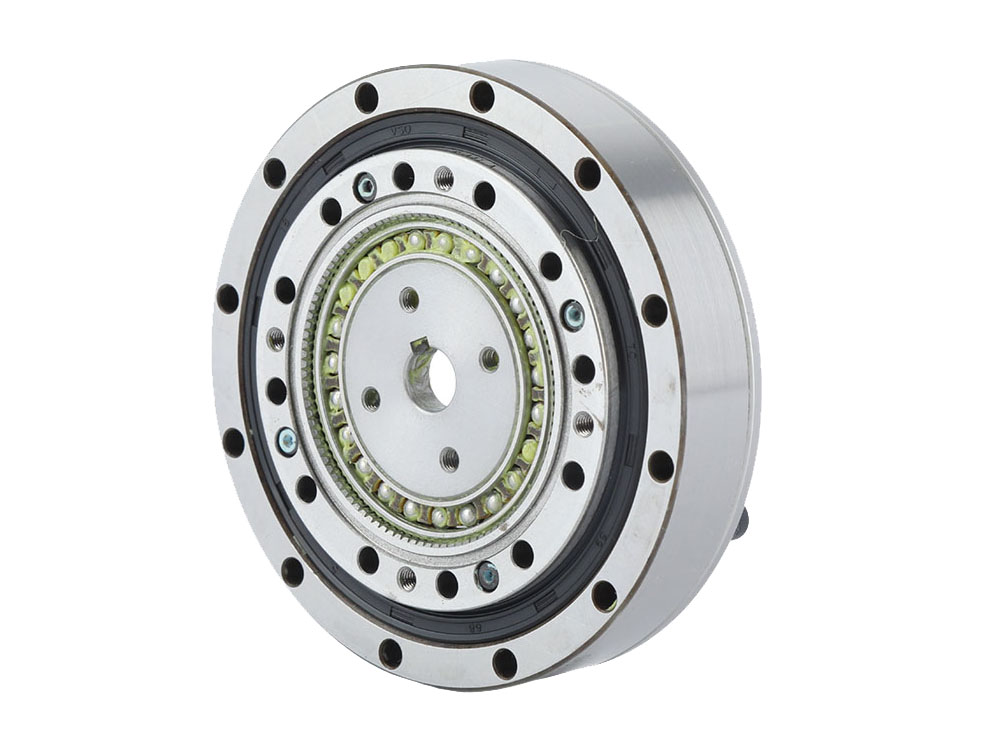

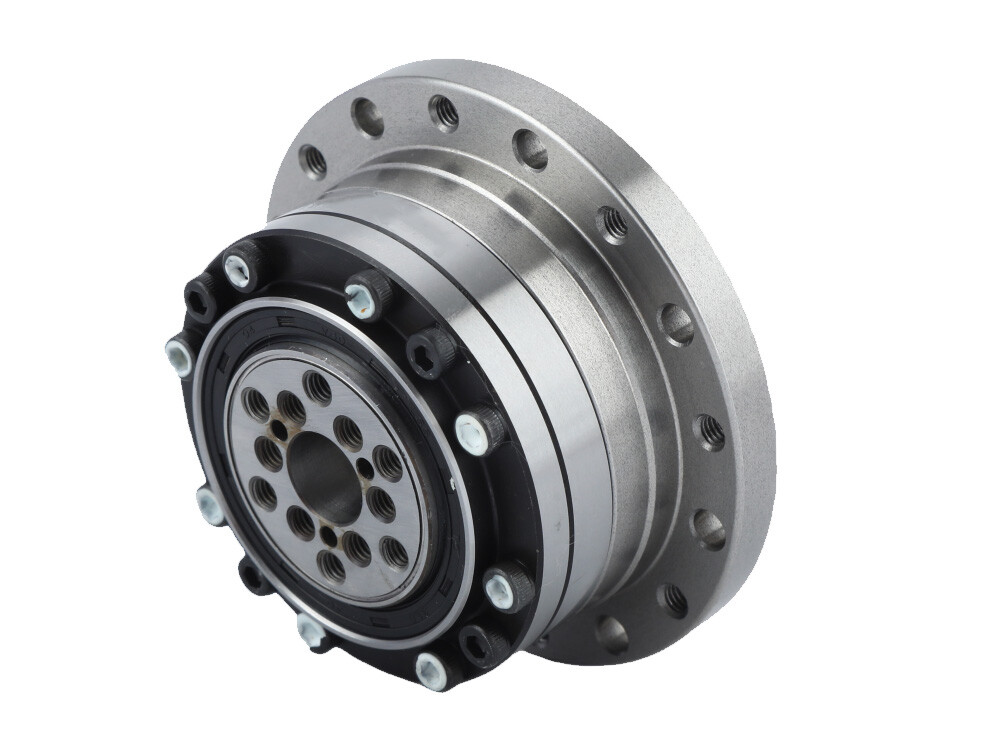

标准谐波传动减速机

标准谐波减速齿轮是所有类型谐波减速齿轮中最常用、应用最广泛的类别。标准产品采用批量生产和销售，因此整体成本可控且精度稳定。该主要类别包括 FSG 系列、FHG 系列、FHD 系列、FSD 系列和 FDS 系列。

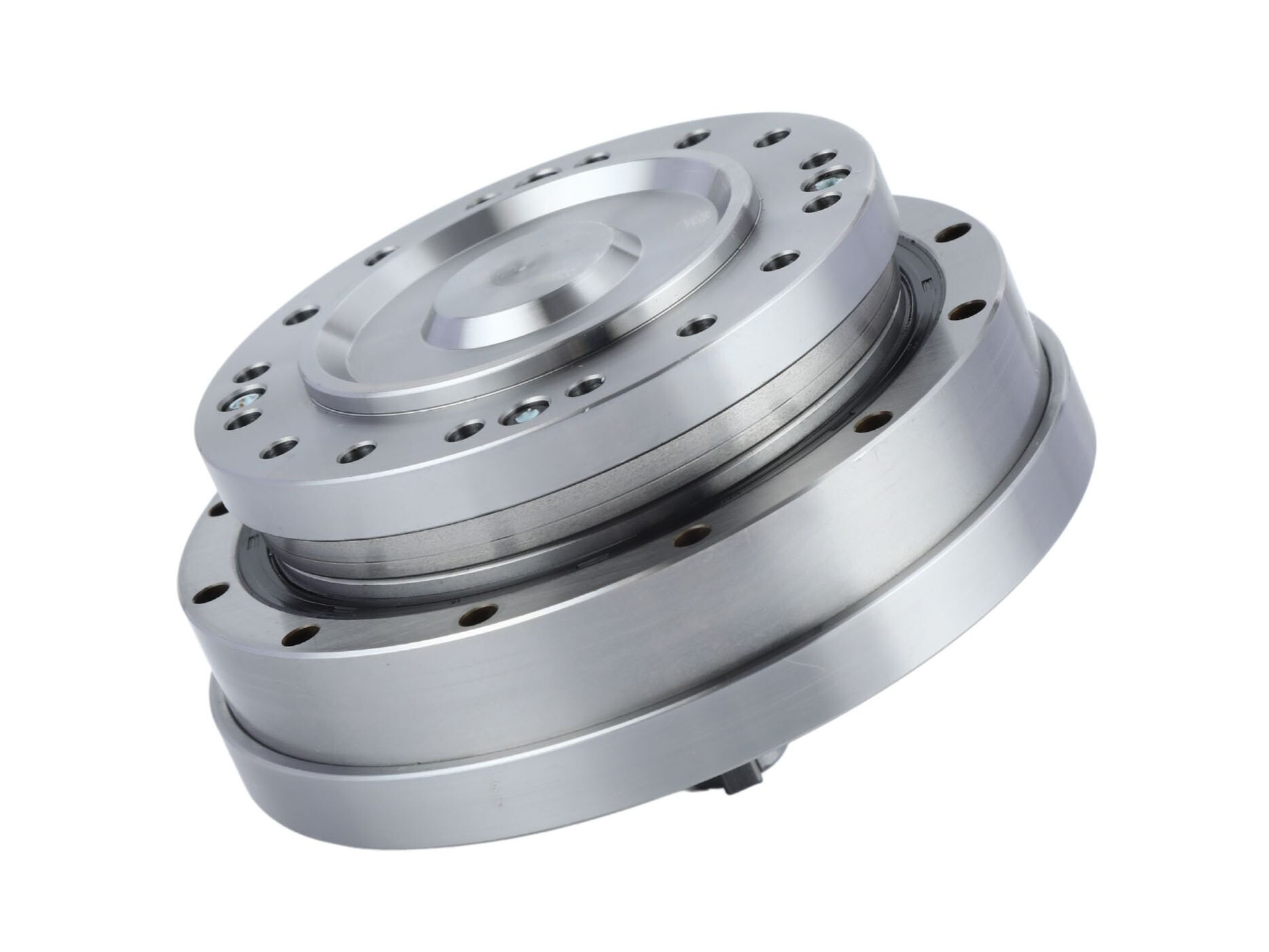

法兰谐波传动减速机

法兰谐波减速机是所有类型谐波减速齿轮中最常用、应用最广泛的类别。标准产品采用批量生产和销售，因此整体成本可控且精度稳定。该主要类别包括 FSG 系列、FHG 系列、FHD 系列、FSD 系列和 FDS 系列。

大型谐波传动减速机

超大型谐波传动减速机专为在谐波减速机系列中具有特殊扭矩和尺寸要求的客户而设计和制造。这些谐波减速机具有更大的扭矩、更高的刚性和更强的负载能力。本系列包括：

高扭矩杯形柔轮型号：FCG-45-AJ、FCG-50-AJ、FCG-58-AJ、FCG-65-AJ；

高扭矩礼帽形柔轮型号：FHG-45-SJ、FHG-50-SJ、FHG-58-SJ、FHG-65-SJ；

带大中空密封结构的高扭矩礼帽形柔轮型号：FHG-45-AH、FHG-50-AH、FHG-58-AH、FHG-65-AH。



微型谐波传动齿轮机

微型谐波传动减速系列专为谐波传动减速机系列中对紧凑尺寸和轻量化有特殊要求的客户而设计和制造。这些减速机具有尺寸更小、重量更轻和高精度的特点。本系列包括采用杯形柔轮结构的 CSF-mini 系列和采用礼帽形柔轮结构的 SHD-mini 系列。CSF-mini 系列提供多种输入/输出配置，如轴输入、孔输入、轴输出和法兰输出。目前，这些产品已实现批量生产和销售，精度稳定可靠。

什么是谐波传动减速机？

谐波传动减速机的结构

谐波传动减速器由三个核心部件组成：

刚轮：
一种刚性的内齿轮，比柔轮多两个齿（例如，102 齿 对 100 齿）。齿形通常为渐开线或双圆弧。
柔轮：
一种薄壁、杯形的带外齿金属部件。它可发生弹性变形，并能够承受反复循环变形。
波发生器：
由椭圆形或多边形凸轮与柔性轴承组合而成，用于驱动柔轮周期性变形。



工作原理

当波发生器旋转时，它迫使柔轮由圆形变形成椭圆形。在长轴两端，柔轮的齿与刚轮的齿完全啮合，而在短轴两端，齿则脱开啮合。

随着波发生器持续旋转，柔轮与刚轮之间的啮合区域不断移动，形成“齿差传动”效应。这会导致输出转速降低。

得益于这种独特机构，谐波传动减速器可实现 1/30 至 1/320 的高单级减速比，同时保持极高的传动精度（通常误差小于 1 弧分）。



谐波减速机原理

谐波传动减速机的优势

谐波减速机凭借高精度、低背隙和紧凑设计等优势，广泛应用于机器人、CNC 设备、医疗设备、工业自动化和半导体设备等行业。 本部分详细阐述了谐波减速机的优势。

高精度 & 零背隙

谐波传动减速器凭借其近乎零背隙的设计，提供卓越的定位精度。柔轮与刚轮之间独特的弹性啮合消除了机械间隙，确保精确的运动控制和出色的重复精度。这使其非常适用于机器人、CNC 转台和半导体设备等高精度应用。


高扭矩密度

谐波传动减速器相较于其尺寸可提供出色的扭矩输出。多齿啮合机构可将负载同时分配到多个齿上，从而在紧凑的结构中实现高扭矩传递。这提高了效率，并使其非常适合需要在有限安装空间内实现高扭矩的应用。

谐波减速机的优点

紧凑 & 轻量化设计

通过单级实现高减速比，谐波传动减速器相比传统齿轮系统提供了显著更紧凑、更轻量的解决方案。其节省空间的设计便于集成到紧凑型机械和机器人关节中，在保持高性能的同时减小整体系统尺寸。

使用寿命长


谐波传动减速器专为耐久性和可靠性而设计，采用优化的齿形几何结构和高品质材料，确保较长的运行寿命。其平稳的传动和低磨损特性可降低维护需求，即使在苛刻的工况下，也能在较长周期内保持稳定一致的性能。

谐波齿轮减速器常见问题

A：

安装不当会缩短任何谐波减速机的使用寿命。
即使是最高品质的谐波传动齿轮，也无法弥补安装不良。
谐波齿轮传动减速机要求伺服电机、齿轮箱和负载之间具有极佳的对中精度。较差的同心度会产生弯矩，持续使柔轮和轴承承受过载，从而导致：
过热
异常噪音
过早磨损
使用寿命缩短
对于长悬臂应用，建议采用辅助轴承支撑。根据安装要求，选择合适的空心轴、法兰或实心轴配置。

A：

轻量化设计, 更高精度, 改进的抗疲劳性能, 以及面向人形机器人和智能制造的更优扭矩密度.

A：

定期润滑检查, 温度监测, 负载控制, 以及振动/噪声检查可确保较长的使用寿命.

A：

额定扭矩, 减速比, 精度 (u22641 角分或 30 角秒), 使用寿命, 背隙, 噪声, 以及环境耐受性.

A：

谐波: 超高精度 & 轻量化; 行星: 成本 & 耐用性均衡; RV: 高刚性 & 重载。谐波减速机最适用于机器人上部关节和精密运动。

A：

冲击载荷下的柔轮疲劳, 制造成本较高, 低传动比应用受限, 以及因结构紧凑而产生的热约束.

A：

高精度(最高可达 30 角秒), 结构紧凑, 高扭矩密度, 运动平稳, 噪声低, 以及强大的多齿啮合确保机器人关节系统和自动化设备中的稳定性能.

A：

因为它们具有高减速比 (50–300), 近零背隙, 同轴结构, 轻量化设计, 和高精度, 使其成为协作机器人, 仿人机器人, 和机器人关节模块的理想选择.

A：

它通过受控的弹性变形工作. 波发生器将柔轮变形成椭圆形, 使其与刚轮形成交替齿啮合. 连续旋转产生缓慢的反向输出, 从而实现高减速比.

A：

谐波减速器(谐波齿轮箱)是一种精密传动装置, 通过柔性花键的弹性变形实现高减速比。它由波发生器, 柔轮和刚轮组成, 广泛应用于机器人关节和机器人执行器。

A：

作为一家专业的谐波减速器工厂和谐波传动减速器工厂，Honpine专注于为机器人、工业自动化、半导体设备、医疗设备和精密运动系统研发和制造高性能谐波传动齿轮减速器。
无论您需要的是现货标准谐波齿轮减速器、定制谐波减速齿轮，还是用于选择最佳谐波传动减速箱的工程支持，我们经验丰富的团队都随时为您提供帮助。
立即联系Honpine，了解更多关于我们的精密谐波齿轮箱、谐波传动齿轮以及面向机器人和工业自动化的完整运动控制解决方案。

A：

避免这六个常见的工程错误。
大多数齿轮箱故障都可以通过避免以下错误来预防：
忽视动态惯量，只考虑静载荷
只检查额定扭矩，而忽略峰值扭矩
在高精度应用中忽视扭转刚性
在冲击载荷下使用不足的安全系数
电机、减速箱和驱动设备之间对中不良
为了降低成本而选择较低的谐波传动减速比
通过避免这些常见错误，工程师可以消除大多数现场问题，包括异常噪音、振动、定位精度差以及减速箱过早失效。

A：

优先考虑密封性、润滑和使用寿命。
涉及粉尘、冲击载荷、高温、焊接或激光切割环境的应用，会给谐波减速机带来额外负荷。
不要仅根据最低规格来选择产品。
相反，应选择：
密封型版本
专用润滑剂
定期维护计划
定期更换润滑脂
这些措施有助于防止污染、减少磨损，并最大限度延长您的谐波驱动齿轮箱的使用寿命。
如果您正在寻找可靠的谐波减速机供应商或中国的谐波减速机供应商，请务必评估密封技术、润滑系统和长期耐久性，而不仅仅是目录中的规格。

A：

谐波齿轮由三个主要部件组成：柔轮、刚轮和波发生器。
其工作原理基于柔轮的弹性变形以及齿轮的错位啮合运动。波发生器迫使柔轮产生椭圆形变，从而使柔轮的外齿依次与刚轮的内齿啮合。这种连续的差动啮合可产生较高的减速比。

A：

在大多数情况下，问题并不是扭矩不足，而是扭转刚性不足。
每一种谐波减速机构在运行过程中都会产生少量弹性变形。
在快速反向或频繁启停条件下，扭转刚性不足会导致振动、定位漂移和回弹。
对于精密定位系统，应选择回程间隙极小、传动误差低的高刚性谐波减速器，以确保稳定的重复定位精度。

A：

避免选择过低的减速比，并且绝不要超过额定输入转速。
较低的谐波减速比通常会带来较低的扭转刚性和略大的回程间隙，因此不太适合高精度定位应用。
对于激光设备、精密自动化、协作机器人以及用于机器人的谐波减速机，80:1、100:1 和 120:1 等标准减速比通常更受青睐，因为它们在刚性和定位精度之间提供了极佳的平衡。
此外，务必确保伺服电机转速保持在减速箱允许的输入转速范围内。过高的转速会增加发热、加速磨损，并缩短谐波齿轮传动的使用寿命。

A：

始终同时评估额定扭矩和峰值扭矩。
额定扭矩决定谐波减速机是否能够在正常工况下连续运行，而峰值扭矩决定其承受加速、紧急停止和冲击载荷的能力。
对于高惯量机器人关节或自动化设备，通常建议采用2.0或更高的安全系数。
请注意，峰值扭矩仅适用于短时间过载。在峰值扭矩下连续运行谐波减速箱会显著缩短其使用寿命。

A：

不够。还必须计算负载惯量。
许多工程师在选型谐波减速器时只关注设备重量，但动态惯量往往才是真正的挑战。高频启停、快速加速和反向运动会产生显著的惯性载荷，尤其是在悬臂结构和旋转机器人关节中。
旋转半径越大，惯量放大效应越明显。忽略惯量计算可能导致定位误差、振动、背隙增大，甚至提前出现柔轮疲劳失效。
在选择谐波减速器或应变波减速器时，切勿仅依赖负载重量。

A：

鸿磐目前提供五大类谐波减速器：
直驱型谐波减速器
中空型谐波减速器
输入轴型谐波减速器
超薄型谐波减速器
微型谐波减速器
凭借完整的型号和齿形系列，HONPINE 产品能够满足大多数客户的需求。如果标准型号无法满足特定要求，我们支持定制。
我们的谐波减速器每个核心部件均在专用车间制造，这使 HONPINE 成为谐波减速器定制能力最强的制造商之一。

A：

价格根据具体型号和所需数量一对一提供。
联系我们：
WhatsApp: +86 189 9432 9920
Email: sales@honpine.com

A：

我们需要根据您的应用需求确认准确的型号和数量，然后检查库存情况。
联系我们：
WhatsApp: +86 189 9432 9920
Email: sales@honpine.com

A：

如果所需的谐波减速器有库存，通常可在一周内完成发货。
如果没有库存，交货时间将根据具体型号、数量以及 HONPINE 工厂生产计划确定。
联系我们：
WhatsApp: +86 189 9432 9920
电子邮件: sales@honpine.com

A：

是的。鸿磐是一家专业的谐波减速器制造商。欢迎您联系我们预约工厂参观。
联系我们：
WhatsApp: +86 189 9432 9920
Email: sales@honpine.com

A：

谐波传动也称为谐波齿轮箱、谐波减速器或应变波齿轮箱。这些不同的名称源于其独特的工作原理以及该技术最初发明时的命名。
简单来说，“应变波”描述的是其物理原理，而“谐波传动”则是更广为人知的商业名称。
“应变波”这一术语的由来
谐波传动的核心是一个称为柔轮的薄壁弹性部件。在运行过程中，它会被一个称为波发生器的椭圆形部件所变形。
这种变形会产生周期性的“应变”，指的是材料在应力作用下发生的弹性变形。这种变形是传递动力的基本机制。
随着波发生器旋转，变形区域沿着柔轮持续以平滑的波浪式运动传播——类似于水面上的涟漪移动——从而驱动齿轮啮合并产生运动。
该术语的起源

A：

选择谐波减速器时，首先应确定具体应用行业和安装位置，然后明确以下参数：
所需减速比
输入和输出转速
额定扭矩和峰值扭矩
精度要求
安装方式
空间限制
提供这些信息有助于确保选型准确可靠。

A：

谐波传动减速器的传动比由柔轮 (Zf) 与刚轮 (Zg) 之间的齿数差 (ΔZ)、传动方式（双波或多波）、齿形匹配规则以及结构设计约束共同决定。这些传动比并非随机设定，而是基于行业内广泛采用的成熟工程标准。
双波传动 (ΔZ = 2)
这是最常用的配置，因为其啮合效率高、磨损均匀，且柔轮使用寿命长。
核心公式：
柔轮输出（刚轮固定）：
i = Zf / (Zg − Zf) ≈ Zf / ΔZ
（当 ΔZ = 2 时，i ≈ Zf / 2）
刚轮输出（柔轮固定）：
i = Zg / (Zg − Zf) ≈ Zg / ΔZ
（当 ΔZ = 2 时，i ≈ Zg / 2）

常见齿数与传动比示例
传动比 输出方式 齿数 (Zg / Zf) 计算
30 柔轮输出 62 / 60 60 ÷ (62 − 60) = 30
50 柔轮输出 102 / 100 100 ÷ (102 − 100) = 50
100 柔轮输出 202 / 200 200 ÷ (202 − 200) = 100
101 刚轮输出

谐波传动减速器有哪些应用？

用于工业机器人的谐波传动减速器广泛应用于高精度运动控制系统，在这类系统中，精度是首要要求，其次是使用寿命、传动比和效率。它们通常集成于肩部、肘部和腕部等机器人关节中，可在严苛的工业环境下实现高重复定位精度、平滑轨迹控制以及可靠的长期运行。



用于半导体设备的谐波传动减速器在对热稳定性要求极高的超精密系统中发挥关键作用。在这些应用中，温升控制是首要关注点，其次是精度和耐久性。它们广泛用于晶圆搬运、对准和检测系统，以确保稳定性能，并尽量减少可能影响纳米级定位精度的热漂移。



用于 CNC 机床的谐波传动减速器正越来越多地应用于转台、分度头和多轴加工系统，这些场景要求高精度和零背隙。其实现平稳运动、高定位精度和紧凑结构的能力，使其成为提升先进 CNC 应用中表面质量和加工一致性的理想选择。



用于协作机器人的谐波传动减速器设计重点在于轻量化结构，其次是传动比和成本效益。这些特性使其能够满足人机交互系统的要求，提供紧凑集成、安全运行和平稳运动控制，同时兼顾各种工业任务所需的经济性和灵活性。



用于人形机器人的谐波传动减速器正变得越来越重要，因为机器人系统在复杂多关节结构中需要更自然、更接近人类的运动。其紧凑尺寸、高扭矩密度和零背隙特性，使其非常适用于肩部、肘部、腕部和踝部等关节，从而在人形机器人设计中实现平滑的运动协调、高响应性和稳定的动态性能。



用于医疗设备的谐波传动减速器广泛应用于手术机器人、成像系统和精密医疗装置，这些场景对精度、平稳运动和低噪音要求很高。其提供高定位精度和稳定运行的能力，确保了在敏感医疗环境中的安全可靠性能，尤其适用于微创手术应用。



用于航空航天的谐波传动减速器应用将可靠性置于首位，其次是承载能力和精度。它们用于卫星天线机构、空间机器人手臂和飞行控制执行器等苛刻系统，在这些系统中，必须在极端条件和长运行寿命周期下保持稳定性能。



在所有这些应用中，谐波传动减速器都能提供高精度、零背隙、紧凑设计和高扭矩密度的独特组合，使其成为现代先进运动控制系统中的核心解决方案。



‹
