工业机器人关节伺服电机RV摆线减速机

RV（旋转矢量）减速机是一种高精度两级减速机，采用行星和摆线机构。输入轴通过行星齿轮驱动曲轴，使摆线齿轮作偏心运动，并通过法兰输出高扭矩、低转速动力。在工业机器人中，RV减速机对关节精度至关重要——用于负载≤20 kg的1—4关节，以及更重型机械臂的全部六个关节。产品提供E系列（实心轴）和C系列（空心轴），传统型号需要密封、润滑和机加工。我们的法兰一体式RV减速机在出厂时已完成密封、预润滑和预加工——开箱即可配套伺服电机使用。
鸿磐 产品 > RV减速机

标准RV减速机

标准型RV（旋转矢量）减速机是一种专为精密机械设计的减速装置。其采用由摆线针轮和行星齿轮组组成的两级封闭式差动齿轮机构。减速机本体为开放式结构，因此在应用过程中需要进行法兰密封并加注专用RV润滑脂。

在工业机器人领域，对于末端负载20 kg及以下的机器人手臂，RV减速机主要应用于机器人的底座和高负载关节（通常为第1至4关节）。对于末端负载超过20 kg的机器人手臂，六个关节（自由度）均配备RV减速机。RV减速机是确保机器人手臂定位精度的核心传动部件。

根据结构特征，标准型RV减速机可分为：标准E系列：实心轴结构，标准C系列：空心轴结构

简要使用说明

标准E系列和标准C系列均为无法兰密封的开放式结构。购买后，客户需自行进行法兰密封并注入专用RV润滑脂。此外，出厂提供的实心输入轴必须根据客户电机输入轴规格进行二次加工（轴孔加工和键槽加工）。
我司可根据客户提供的图纸，提供输入轴二次定制加工服务。

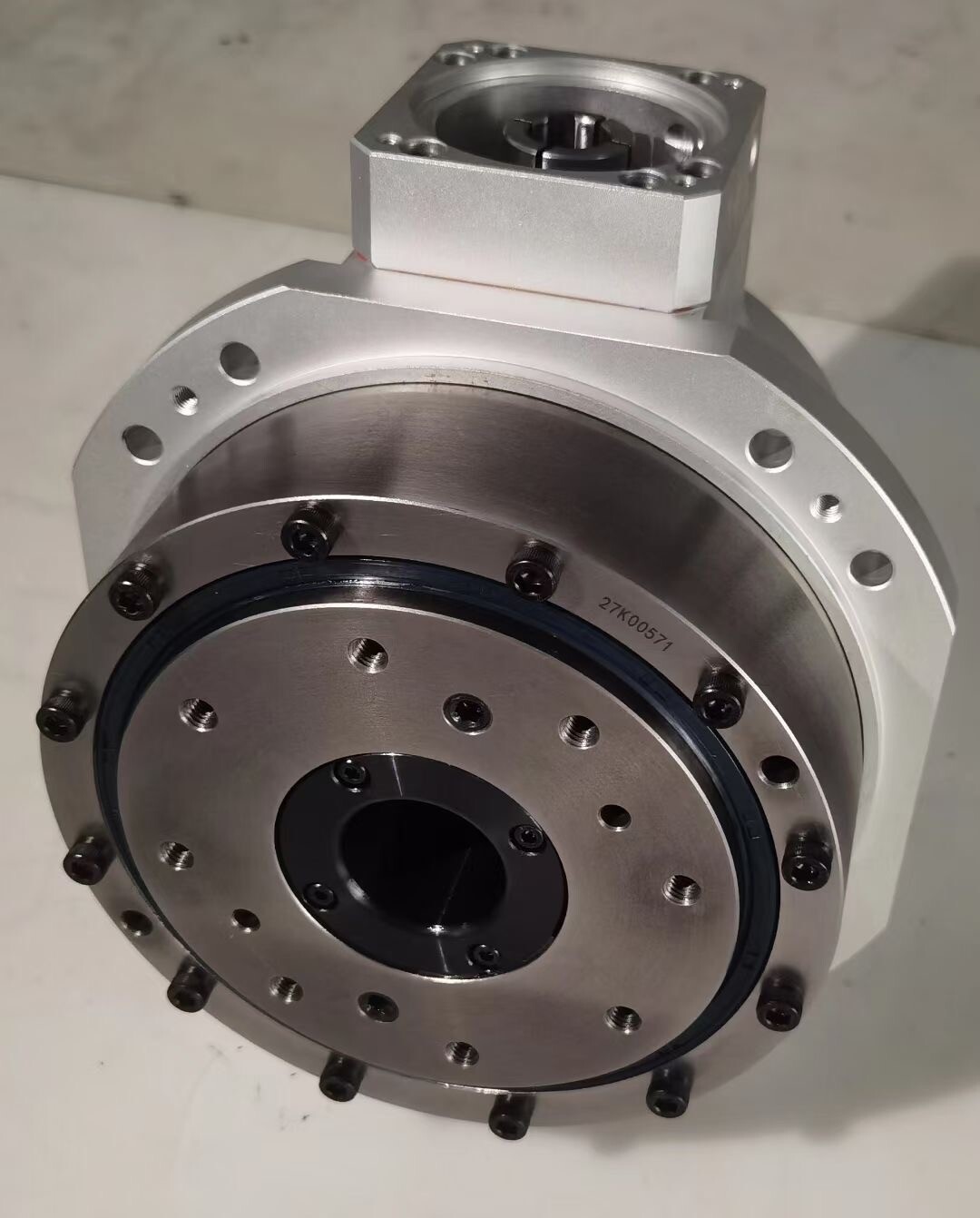

法兰RV减速机

法兰一体化RV（旋转矢量）减速机是一种专为精密机械设计的减速装置。其采用由摆线针轮和行星齿轮组组成的两级封闭式差动齿轮机构。该减速机在出厂时已完成一体式法兰密封结构装配，并预先加注专用RV润滑脂，客户可开箱后直接配套伺服电机使用。

在工业机器人领域，对于末端负载20 kg及以下的机器人手臂，RV减速机主要应用于机器人的底座和高负载关节（通常为第1至4关节）。对于末端负载超过20 kg的机器人手臂，六个关节（自由度）均配备RV减速机。RV减速机是确保机器人手臂定位精度的核心传动部件。

法兰一体化RV减速机是在标准型RV减速机基础上增加法兰密封而开发的定制型号。根据与标准型RV减速机相同的分类特征，法兰一体化RV减速机可分为：法兰一体化E系列：实心轴结构，法兰一体化C系列：空心轴结构



为什么选择鸿磐RV减速机

1,凭借专有齿形设计、修形技术和强大的技术支持，我们能够批量生产核心部件，实现受力分布合理、对制造误差自适应、抗损伤能力强、传动平稳且噪音低。

2,鸿磐拥有世界一流的高精度CNC生产设备，并经过定制化配置，以确保高精度批量加工的稳定性和效率。

3,我们自主开发的加工工艺，以及高精度、高效率的夹具，确保了产品精度、稳定性和生产效率。

4,我们自主开发了专用批量检验工装、检测仪器和测试台架，实现快速批量检测，并将数据自动录入数据库。

5,我们自主开发的装配工装和公差分配方法，提高了批量装配作业的效率和精度。

6,我们与合作伙伴共同开发了专用热处理设备，以确保批量生产部件具有优异且一致的材料性能。精准的热处理控制保证了减速机质量的稳定性。

7,配备专业测试平台（对标国家级评测中心），我们能够评估RV减速机的整体性能，并提供官方测试报告。

RV减速机

精密行星减速机的应用



RV（旋转矢量）减速机在重载应用中具备超高扭矩承载能力、卓越刚性和出色抗冲击性能。其独特的两级减速结构可在严苛工况下确保高精度和极小回差。
专为工业机器人、机床、自动化系统及其他在极端负载下需要强劲性能的高精度应用而设计。
我们还提供法兰一体化型号，可直接安装电机，简化安装并提升系统集成度。
选择我们的RV系列，获得可靠性能、长使用寿命以及贴合您工业需求的定制化解决方案。





‹

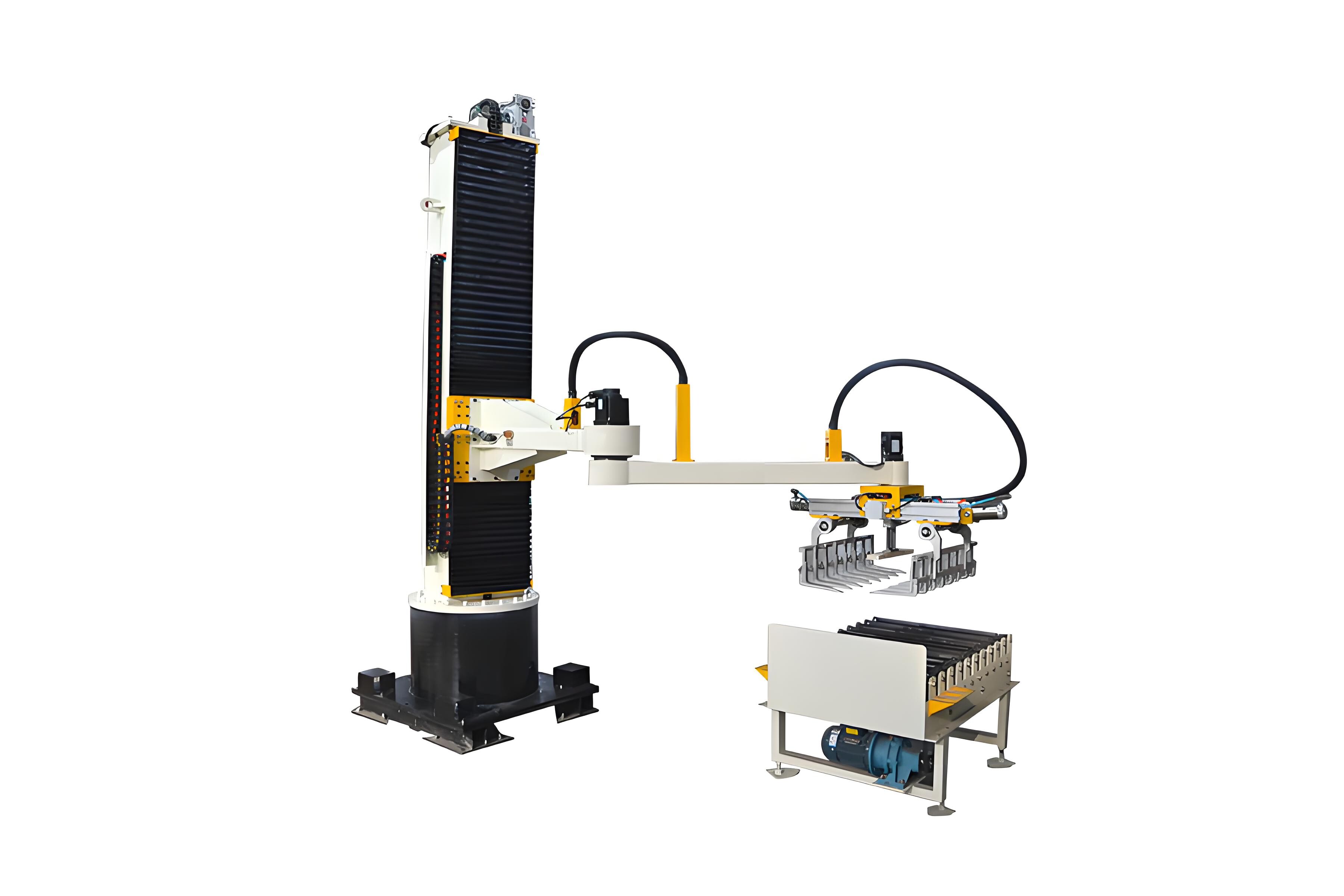

  • 旋转码垛机器人

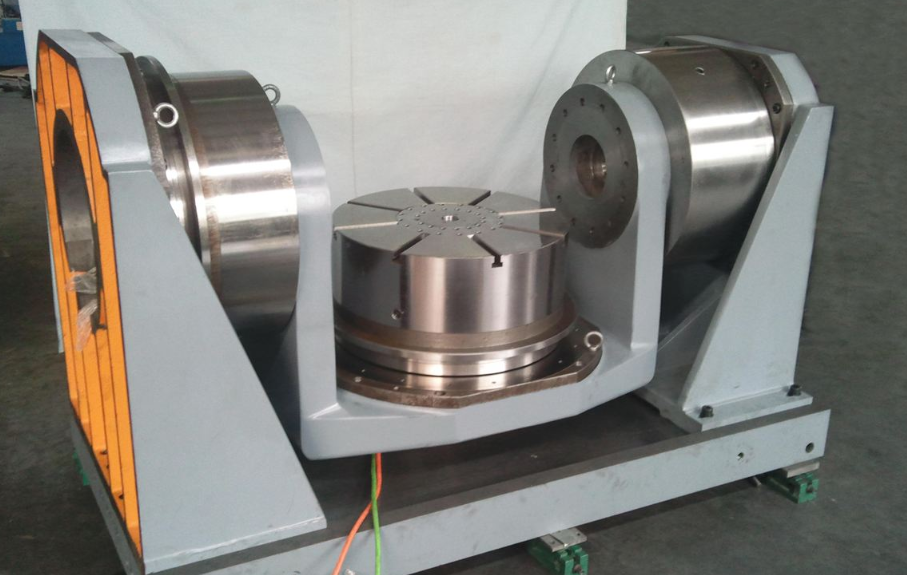

  • 用于旋转设备的精密减速机

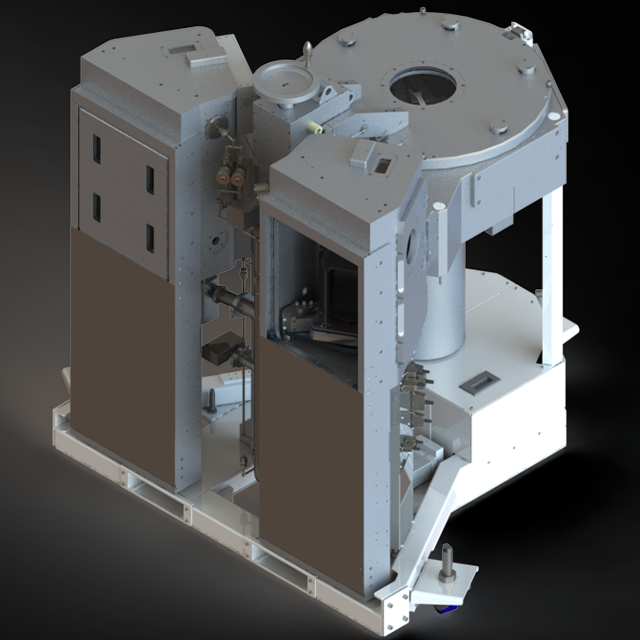

  • 配备RV减速机的精密设备

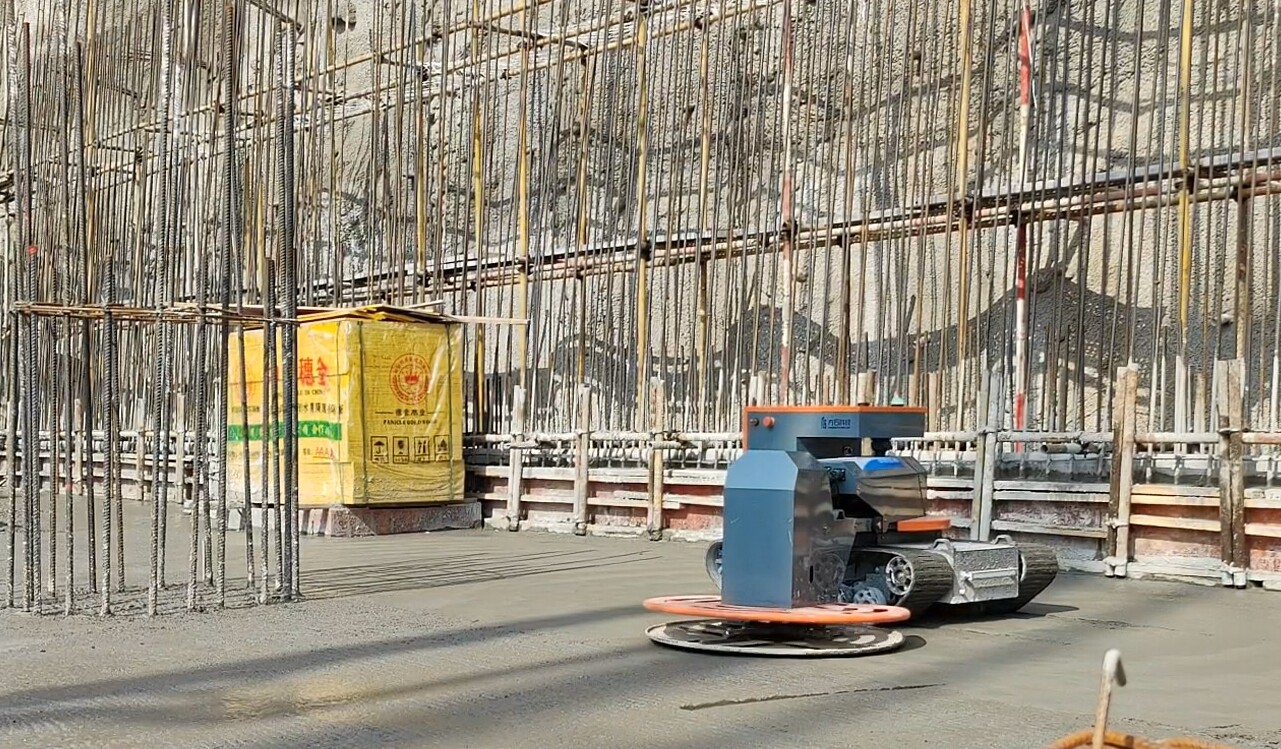

  • 配备RV减速机的混凝土浇筑施工机器人

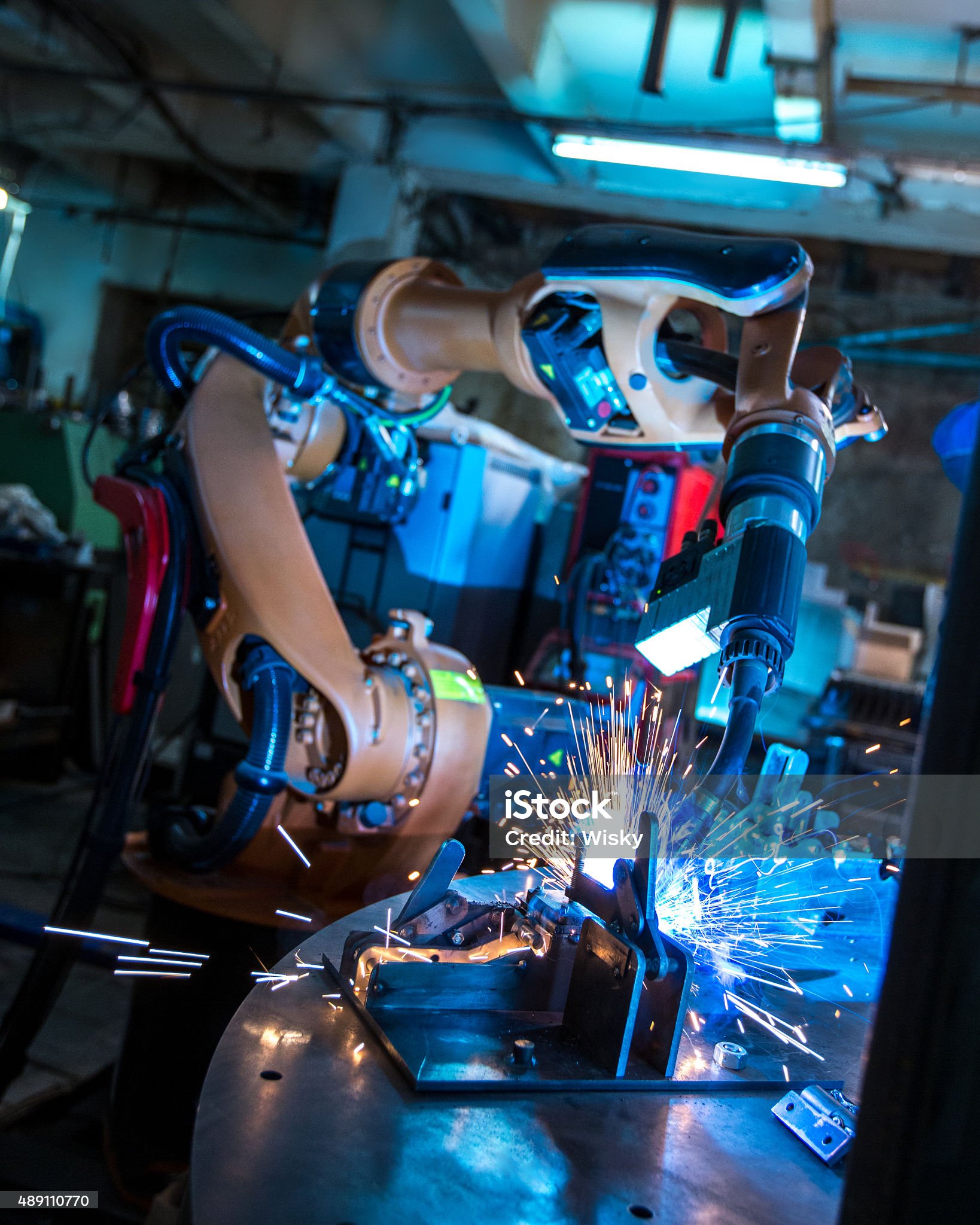

  • 配备RV减速机的机器人

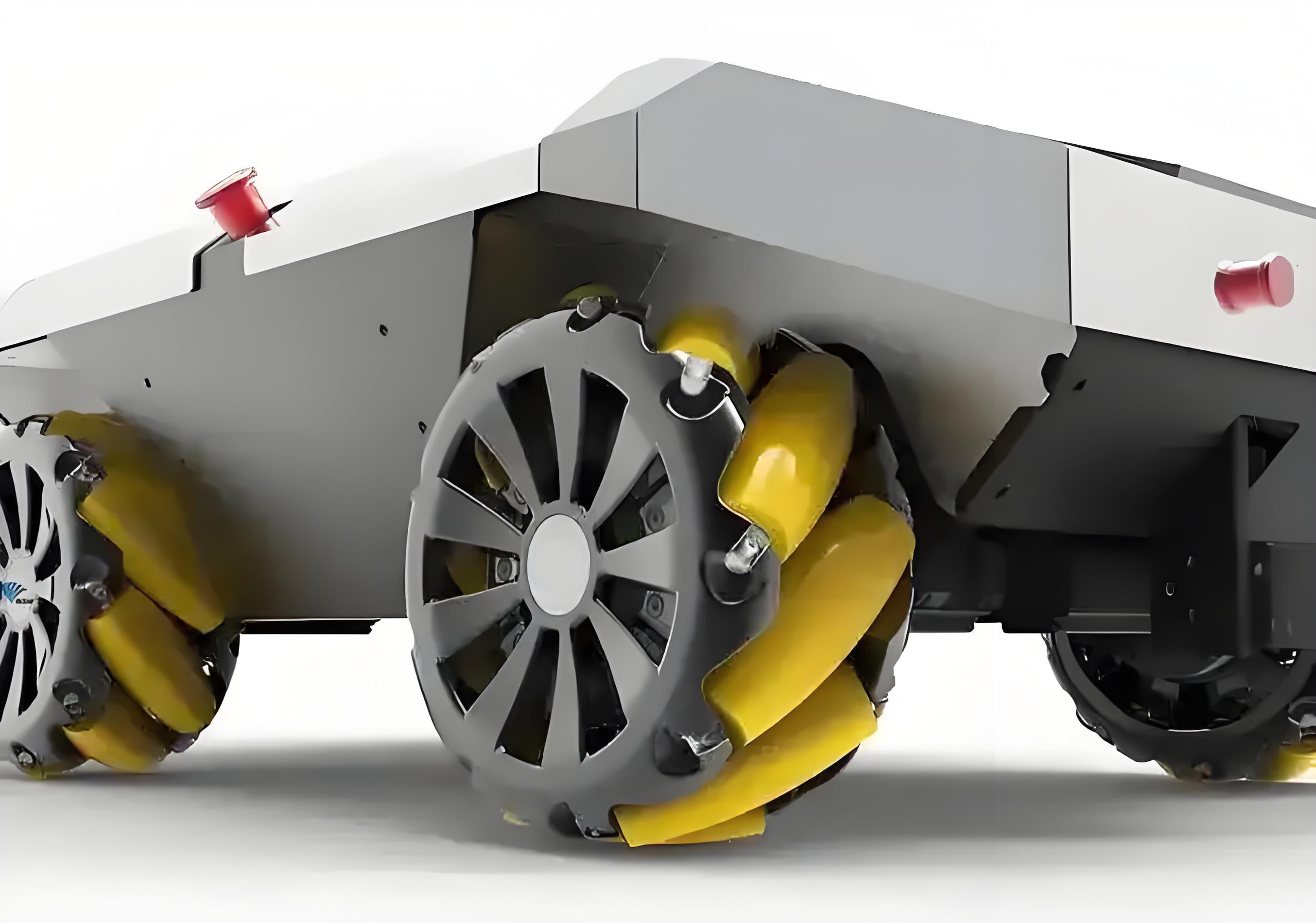

  • 配备RV齿轮减速机的AGV驱动轮

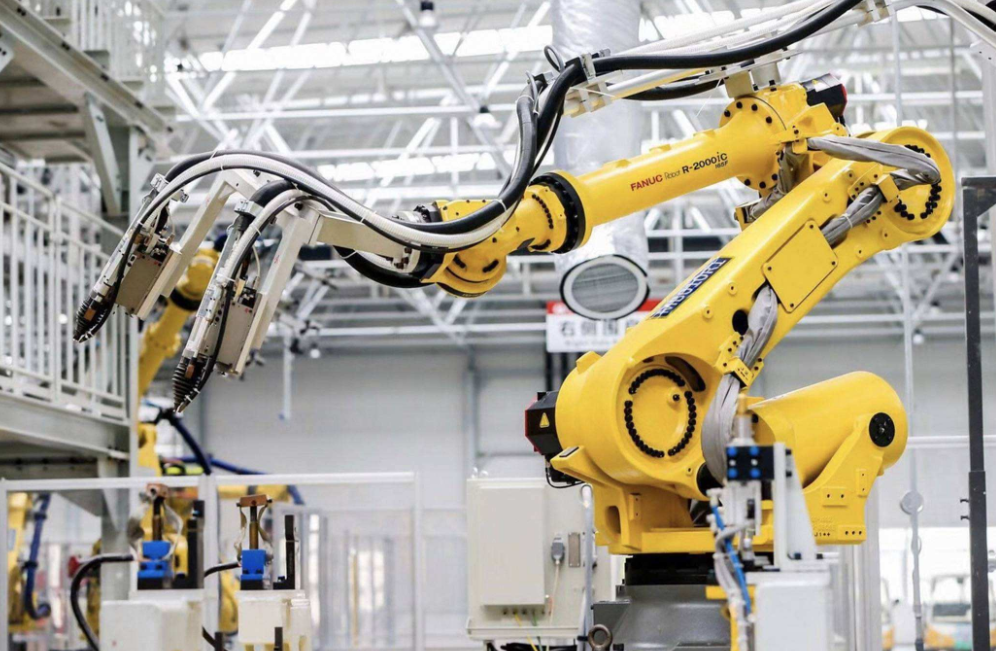

  • 配备RV减速机的工业机器人

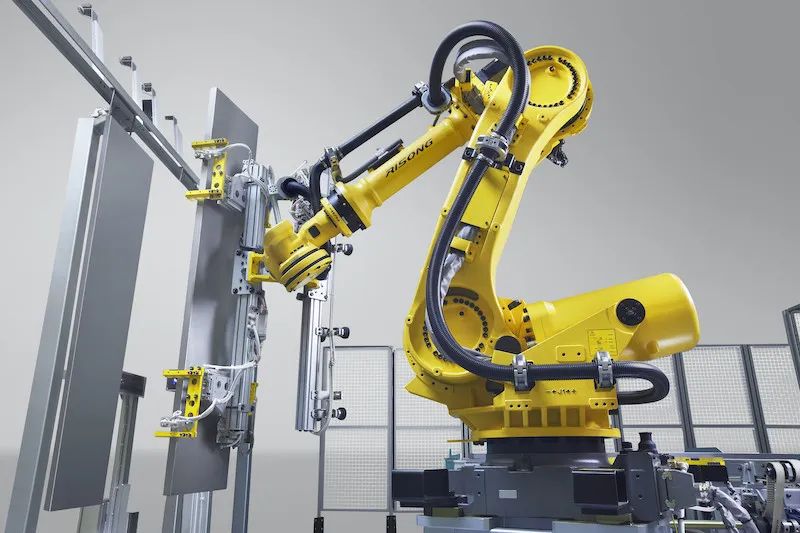

  • 配备RV减速机的重载机器人
  • 1. 精密机床和加工设备行星减速机

›

旋转码垛机器人

RV减速机 - 常见问题

答：

RV减速器（Rotary Vector Reducer）是一种为运动控制应用设计的高精度减速器，采用摆线针轮减速机构。
其核心在于两级减速设计：
1. 第一阶段减速 – 直齿轮机构：
输入轴通过输入齿轮将旋转传递给直齿轮，实现初级减速。
2. 第二阶段减速 – 差动齿轮机构：
直齿轮连接到曲轴，曲轴驱动RV齿轮作偏心运动。
RV齿轮比针齿轮少一个齿，因此实现了高减速比。

答：

额定扭矩 (To):
在额定输出转速下运行时允许的扭矩——不是绝对负载极限。
允许启动/停止扭矩 (Ts1):
在加速和减速过程中允许的最大扭矩，通常为额定扭矩的2.5倍。
最大瞬时扭矩 (Ts2):
在紧急停止或冲击时允许的扭矩，通常为额定扭矩的5倍。
允许输出转速 (Ns0):
空载条件下的最大输出转速，受温度和负载影响。
背隙和回差:
背隙是指扭矩为零时的扭转角；
回差是指在额定扭矩±3%范围内的滞回曲线宽度。
RV减速机通常将背隙控制在1角分以内。
扭转刚度:
单位扭转角所需的扭矩——反映减速机抗变形的能力。
使用寿命:
在额定扭矩和转速下，额定使用寿命通常为6,000小时。

答：

安装精度:
确保安装面的平面度和垂直度，以避免偏心载荷。
建议使用百分表，将振动幅度控制在 0.02 mm 以内。
润滑剂选择:
常用润滑剂包括 VIGOGREASE REO。
标准更换周期: 20,000 hours；在高温条件下应缩短更换间隔。


温度管理:
表面温度不得超过 60°C。
如超过，应采取冷却措施或降额运行。
小角度运行:
当旋转角度小于 10° 时，润滑可能不足——请咨询制造商。
螺栓紧固:
使用碟形弹簧垫圈和内六角螺栓，并按标准扭矩拧紧，以防止松动。

答：

在选择RV减速器时，应考虑安装方向、结构形式、运行工况和使用环境。
计算负载惯量和稳定扭矩，设定运行模式，并确定加速/减速扭矩、平均转速和平均负载扭矩。
最后，根据使用寿命要求计算所需的额定扭矩。
如需详细选型指导，请联系HONPINE获取专业支持。
联系信息
电话/WhatsApp: +86 18994329920
邮箱: sales@honpine.com

答：

工业机器人是 RV 减速器的主要应用领域。
RV 减速器的核心优势包括高刚性、高精度、大传动比和长使用寿命——这使其不可替代，尤其适用于重载机器人关节。
RV 减速器的基本功能是将电机的高速、低扭矩输出转换为低速、高扭矩动力，从而确保精确的运动控制。
传动精度通常可达到角秒级，使用寿命通常超过 10,000 小时。

答：

HONPINE RV减速机通过先进的齿形优化和结构工程实现卓越的精度、刚性和耐久性。
其核心技术包括:
优化的摆线齿轮齿形设计
一体式壳体结构，以提高刚性和稳定性
优化的轴承配置，以确保扭矩传递平稳
摆线齿轮和针齿等关键部件采用高强度合金钢和特殊复合材料制造，具有优异的强度、耐磨性和韧性。
增强的材料性能显著延长了产品寿命 — 额定使用寿命超过 15,000 小时，满足高端机器人应用的要求。
HONPINE优化的热处理工艺进一步提高了部件硬度和稳定性，降低了磨损率，并最大限度减少了连续运行下的性能衰减。

答：

HONPINE 法兰 RV 减速器齿轮箱采用法兰密封设计, 将润滑剂和电机封装在内部.
这简化了安装, 延长了使用寿命, 并减少了维护需求.

答：

HONPINE RV减速机通过先进的齿形优化和结构工程实现卓越的精度、刚性和耐久性。
其核心技术包括:
优化的摆线齿轮齿形设计
一体式壳体结构，以提高刚性和稳定性
优化的轴承配置，以确保扭矩传递平稳
摆线齿轮和针齿等关键部件采用高强度合金钢和特殊复合材料制造，具有优异的强度、耐磨性和韧性。
增强的材料性能显著延长了产品寿命 — 额定使用寿命超过 15,000 小时，满足高端机器人应用的要求。
HONPINE优化的热处理工艺进一步提高了部件硬度和稳定性，降低了磨损率，并最大限度减少了连续运行下的性能衰减。

答：

HONPINE 法兰 RV 减速器齿轮箱采用法兰密封设计, 将润滑剂和电机封装在内部.
这简化了安装, 延长了使用寿命, 并减少了维护需求.

答：

RV 减速器是中大型负载工业机器人和高端自动化设备中的核心精密传动部件。其价值并不来自单一的齿轮加工精度，而是来自多种因素的综合作用，包括摆线轮齿形精度、针齿啮合精度、曲轴和轴承系统性能、热处理稳定性、装配一致性以及最终检验测试。

答：

从结构来看，RV减速器主要分为空心轴和实心轴两种类型。
实心轴RV减速器目前为主流，占2025年收入的66.92%
空心轴RV减速器占33.08%，主要用于需要电缆从中心穿过、结构紧凑且安装更方便的应用场景
按应用领域划分：
工业机器人是最大的下游市场，占2025年的84.47%，预计到2032年仍将保持主导地位
机床、半导体制造设备及其他自动化系统形成补充需求
人形机器人在2025年仍处于早期阶段，但预计到2032年将提升至11.31%

答：

从制造角度来看，RV 减速器的生产涉及高精度加工、高刚性装配和寿命验证流程。
关键工艺包括：
齿轮和摆线轮的材料准备
粗加工
热处理
精密磨削
针齿壳和曲轴加工
轴承和密封件装配
最终装配
检测背隙、扭转刚度、传动误差、噪音和使用寿命
HONPINE 的 RV 减速器生产线工艺成熟，自动化程度高，每条生产线年产能可达 150,000–300,000 台。
对于高精度、大尺寸或小批量定制生产，每条生产线的产能通常为 10,000–50,000 台。

答：

RV减速器主要可分为两种方式：
按产品结构：
实心轴RV减速器
空心轴RV减速器
按应用领域：
工业机器人
机床
半导体制造设备
其他自动化系统

答：

未来几年，行业增长将主要来自：
工业机器人升级与替换
机床自动化
半导体制造设备国产化
人形机器人从原型走向工业部署
竞争将逐步从简单的产能扩张转向：
高刚性
低背隙
低噪音
长使用寿命
轻量化设计
高制造一致性
同时，客户验证周期、批次间一致性、材料与热处理能力，以及联合应用开发，仍将是进入壁垒的关键。
