谐波传动精密旋转执行器单元



旋转执行器单元是专为精密机床、工业自动化和半导体应用而设计的动力单元。它通常将内转子无框力矩电机与减速器和编码器等组件集成在一起，形成完整的旋转执行器单元。控制单元（驱动器）通常采用外置驱动配置，以实现对连接设备的高精度运动控制。

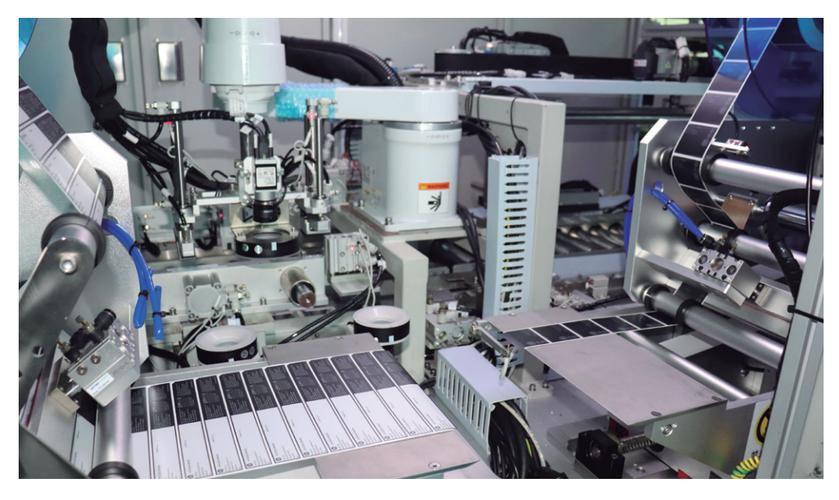

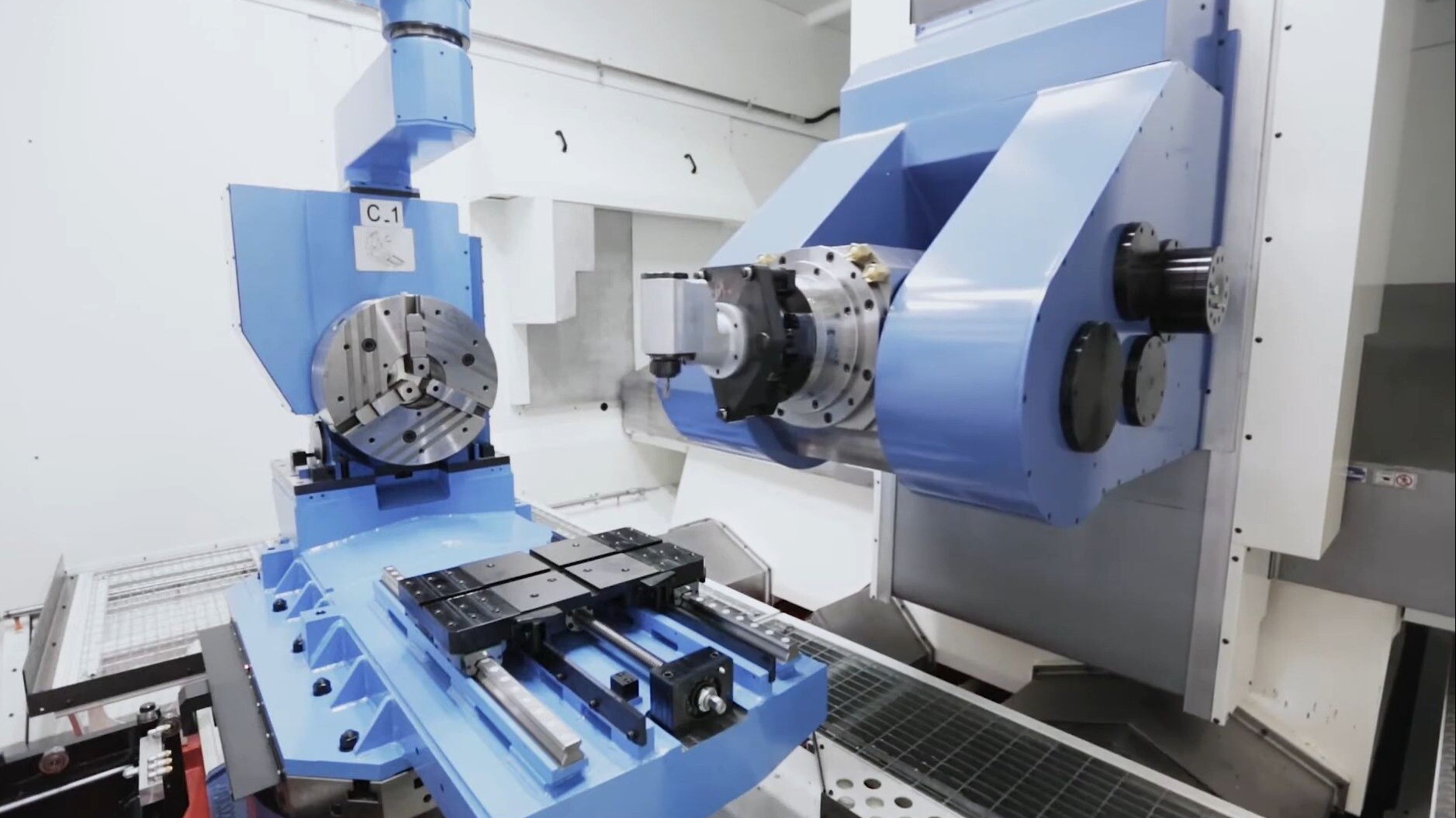

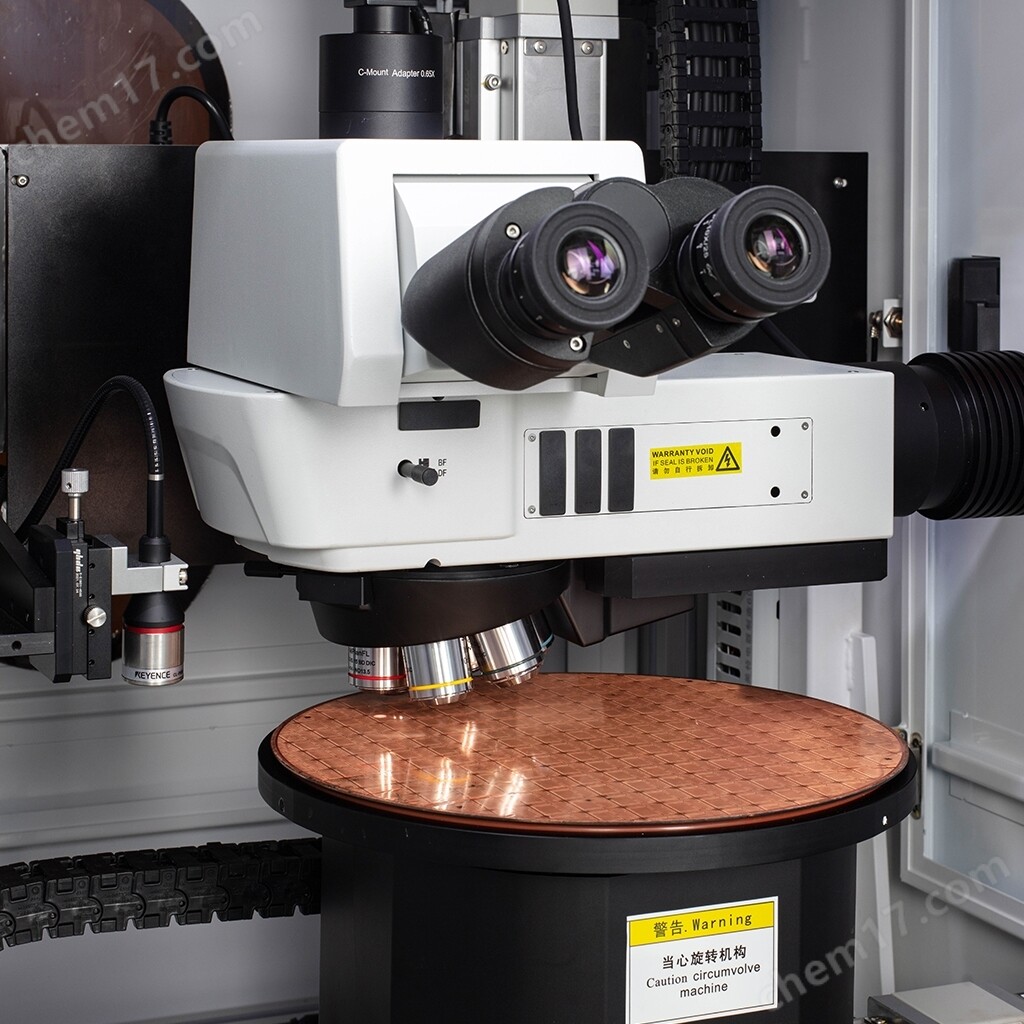

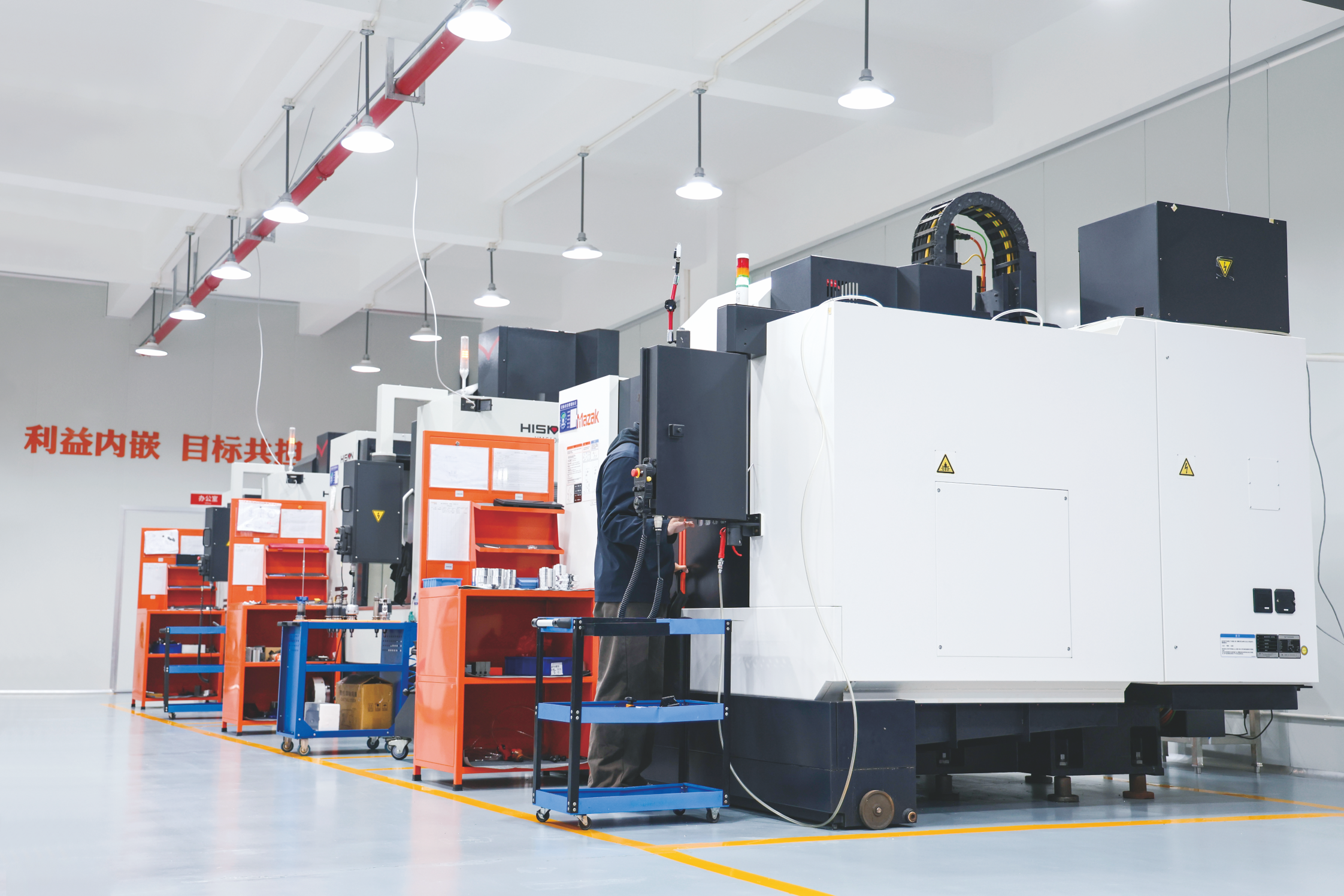

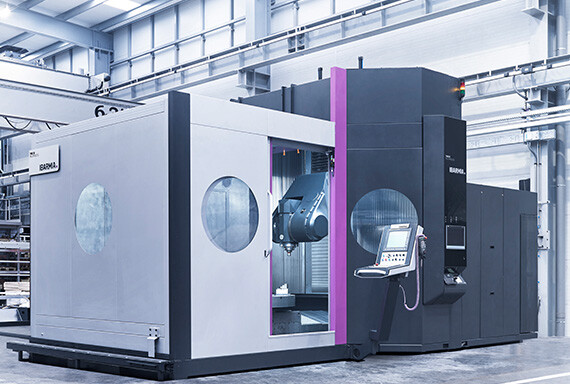

谐波传动伺服执行器提供灵活的电压兼容性，支持高压 AC220V 和低压 DC48V 电源输入。它们广泛应用于需要高精度和紧凑空间集成的领域，例如：精密机床转台、高精度医疗设备、5轴激光切割系统、半导体制造设备。
根据技术设计差异，旋转执行器分为两大主要类型：

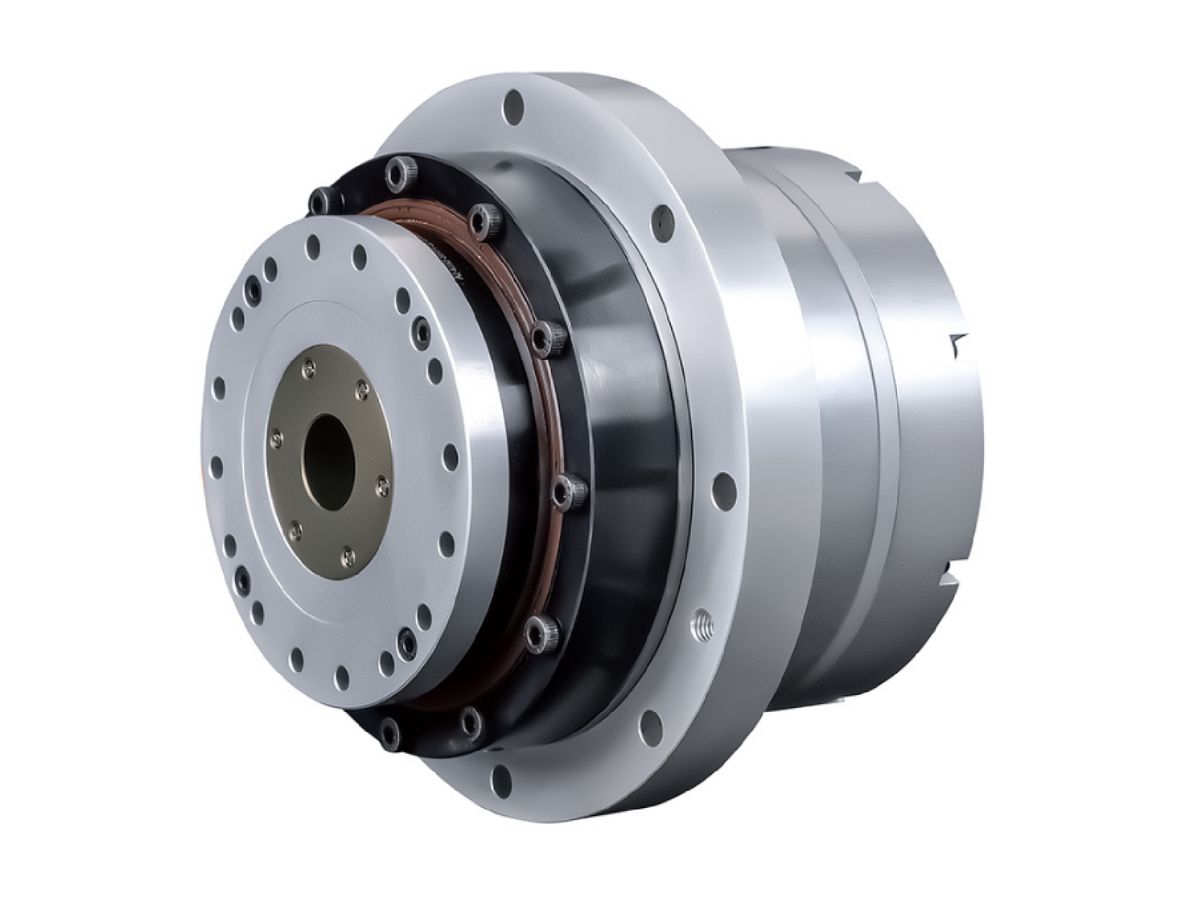

标准谐波齿轮旋转执行器

谐波旋转执行器集成高精度谐波减速器、编码器和无框力矩电机。它兼容主流外置驱动器，确保稳定性能和长期精度保持。基于 HONPINE 高精度谐波减速器和电机刚性的特点，可实现零背隙。可选功能包括多圈绝对值编码器和集成式电磁制动器。220V 版本广泛应用于精密 CNC 机床、3C 设备、精密激光加工、检测设备、印刷设备、医疗设备、玻璃抛光设备等。48V 版本广泛应用于机械臂、AGV 车辆、移动摄像云台及类似应用。

大中空轴谐波传动旋转执行器

HONPINE 大中空谐波传动执行器是标准谐波旋转执行器的升级版本，具有加大的中心通孔，可让更多电缆、气管和其他管线穿过。基于高扭矩无框力矩电机，它具备极低扭矩波动、出色的动态响应、高扭矩、高精度和高刚性。其防护等级为 IP65，特殊应用可定制 IP67。

它常用于电子和半导体设备、精密 CNC 机床、3C 设备、精密激光加工设备、LED 设备、检测系统、医疗设备、机器人和专用机械臂、印刷机械、数字印刷设备、玻璃加工设备以及精密测量仪器。

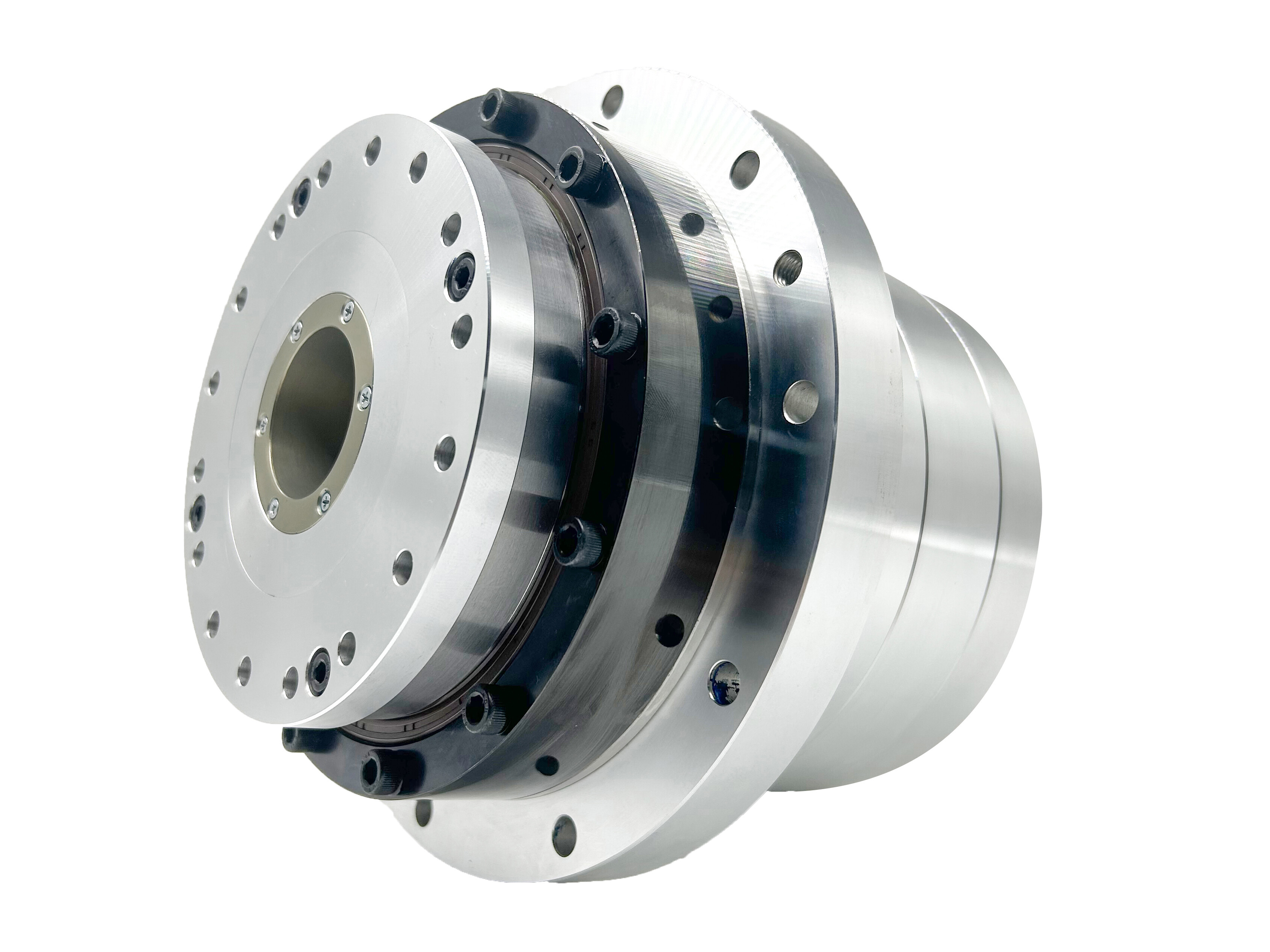

大中空高精度谐波电机旋转执行器
大中空旋转执行器通常将内转子无框力矩电机与谐波减速机、绝对值编码器以及定制大中空谐波单元等部件集成，形成完整的旋转执行器总成。其控制单元（驱动系统）通常为外置安装，可为连接设备实现高精度运动控制。与标准旋转执行器相比，该系列具有更大的通孔直径，可供丝杠、电缆及其他部件穿过。其专为需要大中空空间、高精度和紧凑集成的应用而设计，例如机床回转工作台、精密医疗设备、5轴激光切割系统和半导体设备。
详情

高精度 CNC 半导体机械旋转执行器

HONPINE 消隙行星减速器旋转执行器旨在满足机床级精度标准。在标准化高端测试条件下，其双向定位精度和重复定位精度优于传统行星齿轮系统、摆线减速器，甚至优于部分德国无背隙减速器。

其定位精度最高可达 5 角秒，并具有极高的扭转刚性。它内置转台轴承，适用于需要高负载能力、高精度和高刚性的机床转台、摆头、面板制造设备和测量系统。它广泛应用于工业机器人、五轴机床、高端设备和消费级机器人应用。

更高精度高刚性无背隙行星旋转执行器
无背隙行星旋转执行器通常集成内转子无框力矩电机、精密无背隙行星齿轮箱、绝对值编码器及其他组件，形成完整的旋转执行器单元。其控制系统（驱动单元）通常为外置安装，从而可为连接设备实现高精度运动控制。与基于谐波传动的旋转执行器相比，该系列采用高刚性无背隙行星齿轮箱，在刚性、负载能力和抗弯矩性能方面表现更优。专为要求高刚性、超高精度以及紧凑集成的应用而设计，例如机床回转工作台、精密医疗设备、5轴激光切割系统和半导体设备。
详情

伺服驱动旋转执行器

谐波传动旋转执行器原理

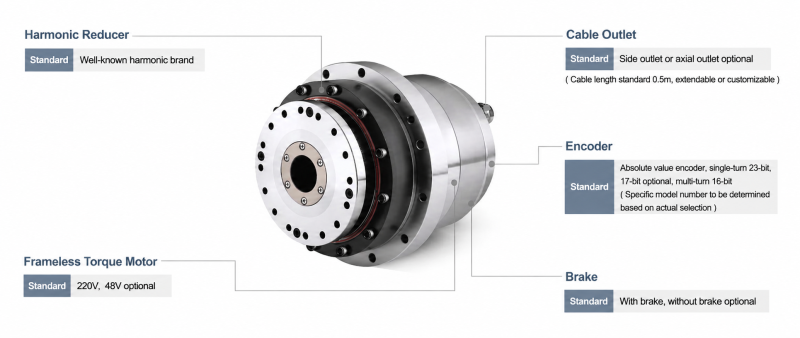

谐波旋转执行器是一种 AC 伺服旋转执行器，将高扭矩精密谐波减速器、无框力矩电机、可选中空轴多圈绝对值光学编码器、电磁制动器和伺服驱动器集成于一个紧凑单元中。

什么是谐波传动执行器？

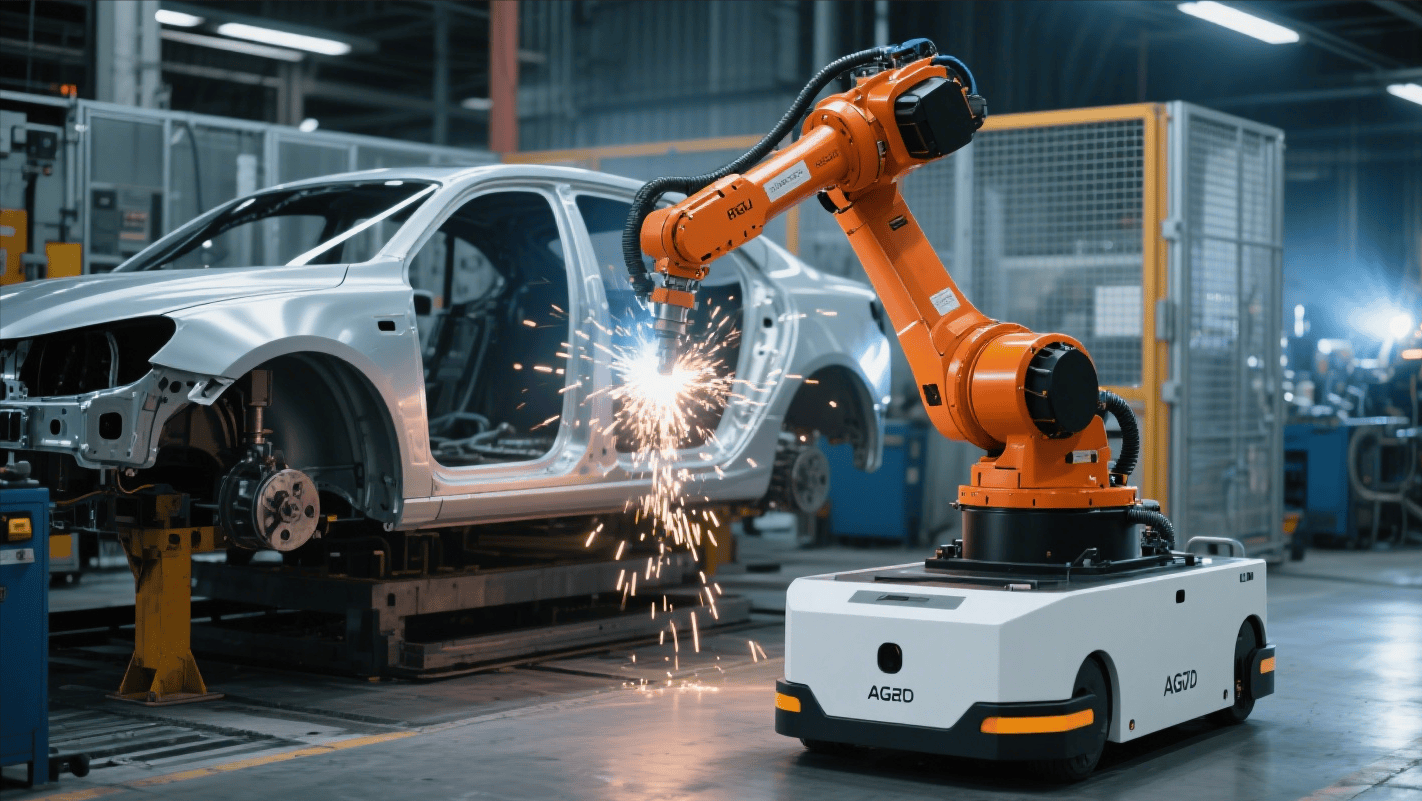

谐波传动执行器是一种将电能转换为机械能，以实现机械部件旋转运动的装置。其核心技术包括电机、谐波减速器和传感器。作为旋转执行器的核心部件，电机负责将电能转换为机械能，以实现机械部件的旋转；减速器降低电机转速并提高扭矩，以满足各种应用场景的需求；传感器则监测执行器的位置和速度，以实现闭环控制。旋转执行器广泛应用于人形机器人的各种关节和驱动部件，例如头部、颈部、腰部、手臂和腿部。通过使用旋转执行器，人形机器人可以完成行走、弯腰、抓取和操作等各种复杂动作。此外，旋转执行器还可用于其他自动化设备和智能装置，例如机床、自动化生产线和无人机。
