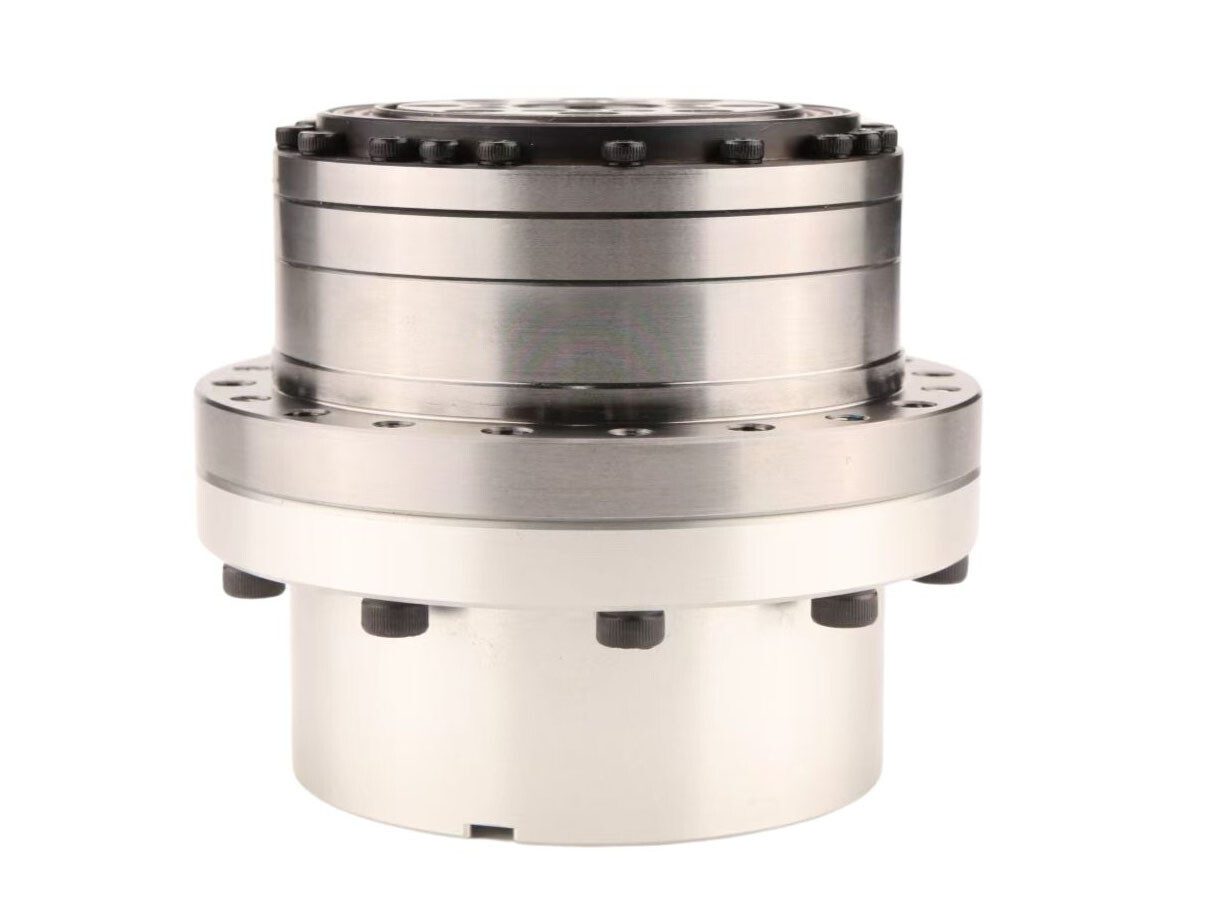

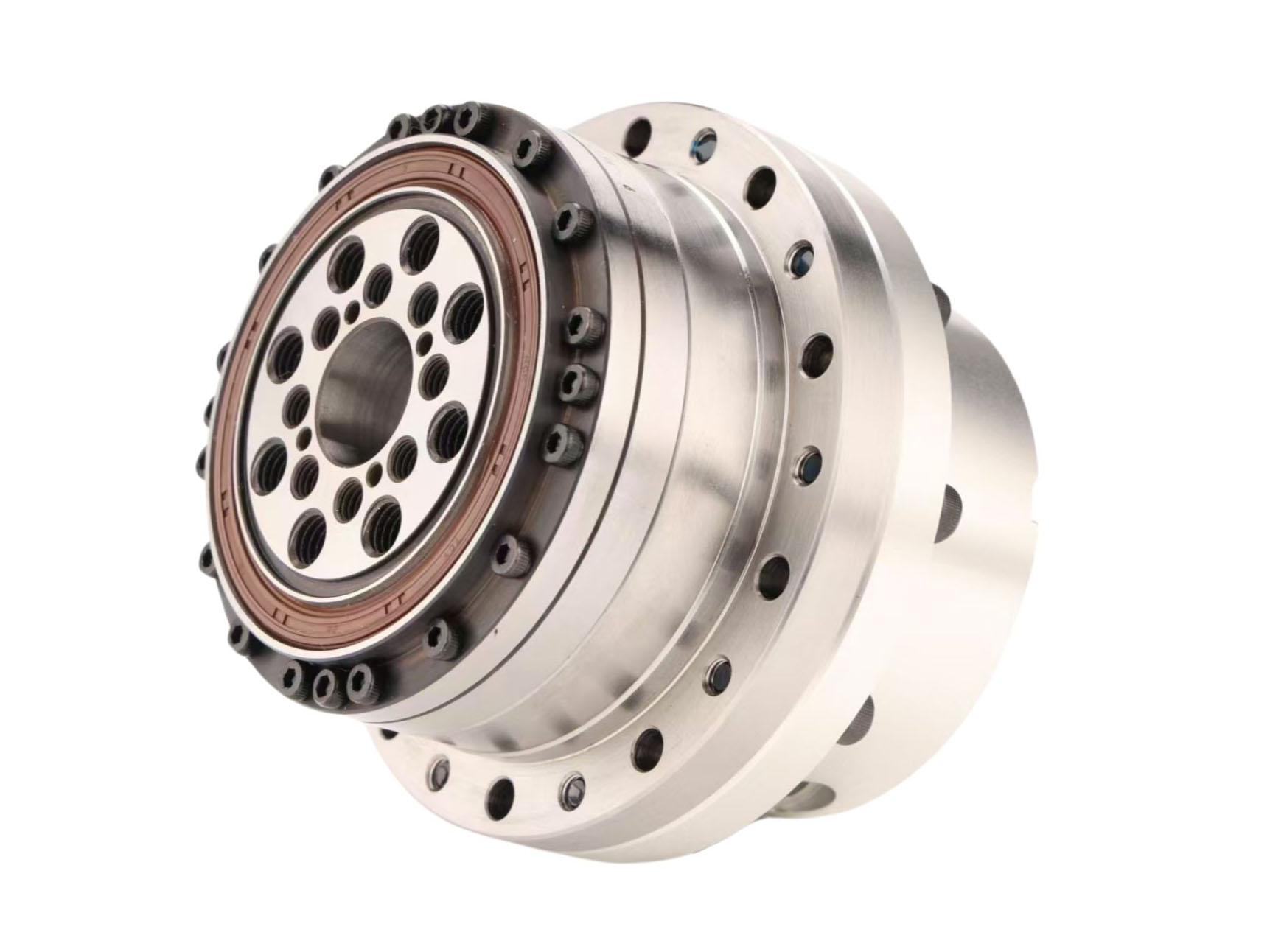

电机直连法兰谐波减速机带润滑脂

Name: 电机直连法兰谐波减速机带润滑脂
SKU: 0

● 简介

LCSG-RDB 系列谐波减速机基于 FSG-I 平台设计，旨在方便客户实现电机直连。其配有预设计的电机轴连接孔和电机安装法兰，减速机内部在出厂时已采用专用润滑脂进行密封。该系列通常采用固定刚轮端和输出柔轮端，并在运行过程中与电机直接耦合。对于需要电机直连和定制密封法兰的应用，它提供了极大的便利——客户采购后只需用螺钉固定电机连接即可立即使用。该设计在简化集成的同时，也为有直驱需求的用户保持了密封完整性。

联系我们

特点

● 基于 FSG 系列设计，采用密封法兰和预加工电机轴连接孔

● 无需定制法兰加工，大大简化客户安装

● 具有优异的旋转精度和定位精度

● 同轴输入输出结构配置

规格

表1



启动扭矩 c N m
减速比	型号	14	17	20	25	32	40	50	58
50		8.8	27	43	56	85	136	-	-
80		7.5	25	36	50	74	117	179	244
100		6.9	24	32	49	72	112	171	231
120		-	24	31	48	68	110	-	-
160		-	-	31	47	67	105	-	-

表2



LCSG 系列谐波减速器弯矩负载表
型号	使用允许值	瞬时允许值
LCSG-14	Mb di 20Nm	Mb max 40Nm
	Ft di 180N	Ft max 320N
	F a di 180N	F a max320N
LCSG-17	Mb di30Nm	Mb max 60Nm
	Ft di 230N	Ft max 40ON
	F a di230N	F a max 400N
LCSG-20	Mb di 42Nm	Mb max 80Nm
	Ft di 270N	Ft max 480N
	F a di 270N	F a max 480N
LCSG-25	Mb di 80Nm	Mb max160Nm
	Ft di 440N	Ft max 770N
	F a di 440N	F a max 770N
LCSG-32	Mb di 220Nm	Mb max 440Nm
	Ft di 090ON	Ft max 160ON
	F a di 90ON	F a max 160ON
LCSG-40	Mb di 320Nm	Mbmax 650Nm
	Ft di 1000N	Ft max 1750N
	F a di 100ON	F a max 1750N

表3



型号	减速比	输入转速 2000r/min 时的额定扭矩	启动和停止时的最大允许扭矩	平均负载扭矩最大允许值	最大瞬时允许扭矩	最大允许输入转速	允许平均输入转速	背隙	同步带最大张力	重量	设计寿命
型号	减速比	N m	N m	Nm	Nm	r/min	r/min	角秒	N	Kg	小时
14	50	6.6	23	8.6	43	8000	3500	≤20	≤77	0.72	10000
	80	9.6	29	13.5	57			≤10			15000
	100	9.6	34	13.5	66			≤10			15000
17	50	19.8	42	32	86	7000	3500	≤20	≤92	1.0	10000
	80	27.5	53	33	108			≤10			15000
	100	30	66	49	134			≤10			15000
	120	30	66	49	107			≤10			15000
20	50	32	69	42	121	6000	3500	≤20	≤136	1.38	10000
	80	42	91	58	158			≤10			15000
	100	50	102	61	182			≤10			15000
	120	50	108	61	182			≤10			15000
	160	50	113	61	182			≤10			15000
25	50	48	121	68.5	230	5500	3500	≤20	≤147	2.15	10000
	80	78	169	107	315			≤10			15000
	100	84	194	133	351			≤10			15000
	120	84	207	133	376			≤10 ≤10			15000
	160	84	217	133	388			≤10 ≤10			15000
32	50	94	267	133	472	4500	3500	≤20	≤154	4.3	10000
	80	146	376	206	702			≤10			15000
	100	169	411	267	800			≤10			15000
	120	169	436	267	848			≤10			15000
	160	169	459	267	848			≤10			15000
40	50	169	497	242	847	4000	3000	≤10	≤294	7.8	10000
	80	255	641	351	1210			≤10			15000
	100	328	702	460	1334			≤10			15000
	120	363	762	557	1458			≤10			15000
	160	363	800	557	1458			≤10			15000
50	80	459	1163	641	2297	3000	2500	≤10	≤373	14.5	15000
	100	580	1211	823	2545			≤10			15000
	120	654	1334	1004	2545			≤10			15000
	160	654	1458	1041	3025			≤10			15000
58	80	678	1828	951	3026	3000	2200	≤10	≤1300	20.0	15000
	100	860	1964	1309	3927			≤10			15000
	120	921	2124	1470	4113			≤10			15000
	160	921	2272	1494	4236			≤10			15000
