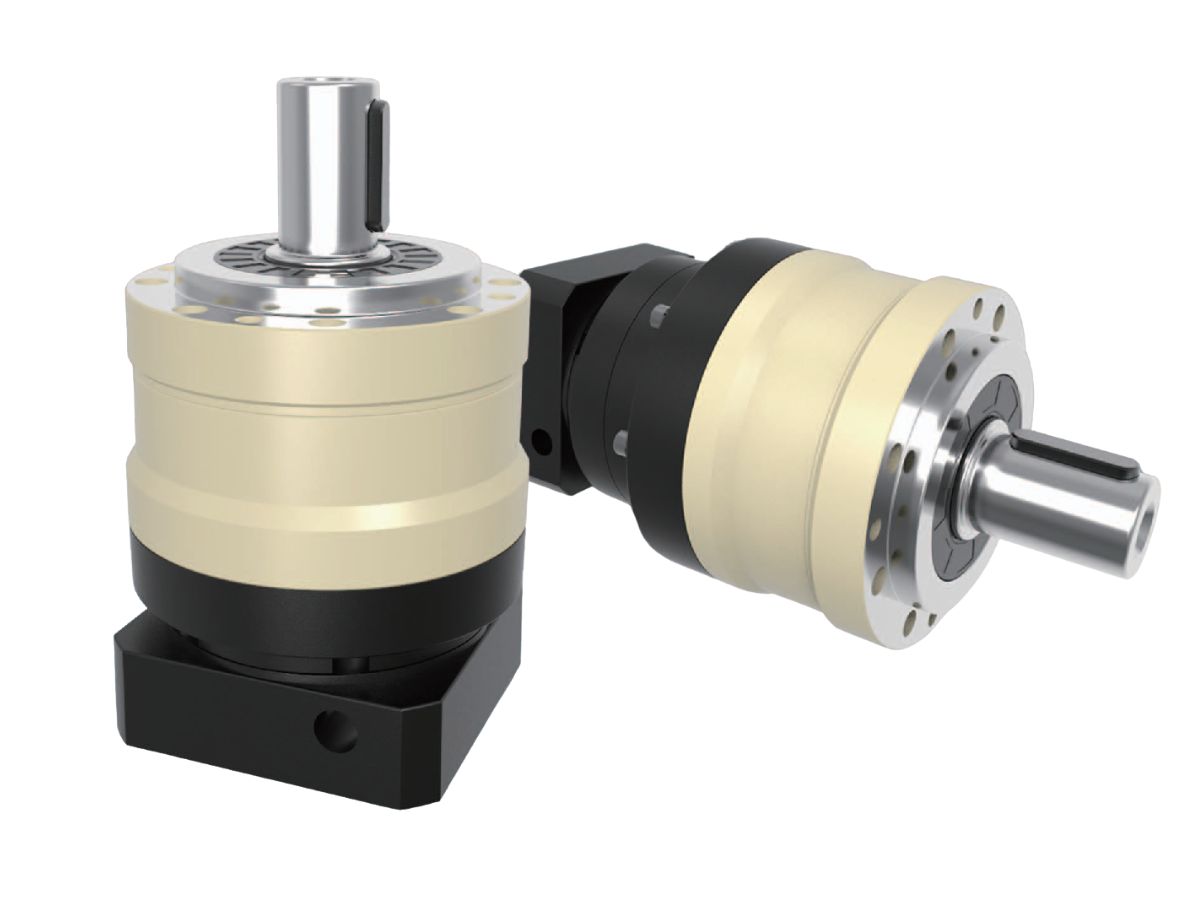

适用于重载应用的高扭矩精密行星齿轮箱

Name: 适用于重载应用的高扭矩精密行星齿轮箱
SKU: -1

● 简介

HONPINE MYB-E系列精密行星齿轮箱专为需要高扭矩、出色负载能力和可靠性能的中大型工业机械而设计。该系列提供70 mm至235 mm的六种机架尺寸，减速比范围为3:1至100:1，额定输出扭矩为40 Nm至2000 Nm。其坚固设计具备高扭转刚度、抗冲击性和高效动力传输性能。
MYB-E系列单级型号的回程间隙≤5 arcmin，双级型号的回程间隙≤7 arcmin，可实现平稳运动和精准定位。该系列适用于伺服电机系统，广泛应用于包装机械、输送系统、木工设备、物料搬运和工业自动化等领域，为运动控制提供可靠且经济高效的解决方案。

联系我们

特点

规格

表1



规格	单位	级数	传动比¹	MYB-E070	MYB-E090	MYB-E120	MYB-E155	MYB-E205	MYB-E235
额定输出扭矩 T₂N	Nm	1	3	55	130	208	342	588	1,140
			4	50	140	290	542	1,050	1,700
			5	60	160	330	650	1,200	2,000
			6	55	150	310	600	-	-
			7	50	140	300	550	1,100	1,800
			8	45	120	260	500	1,000	1,600
			10	40	100	230	450	520	1,220
		2	12	55	130	208	342	-	-
			15	55	130	208	342	588	1,140
			20	50	140	290	542	1,050	1,700
			25	60	160	330	650	1,200	2,000
			30	50	130	208	342	1,200	2,000
			35	60	160	330	650	1,200	2,000
			40	50	140	290	542	1,200	2,000
			50	60	160	330	650	1,200	2,000
			60	55	150	310	600	-	-
			70	50	140	300	550	1,100	1,800
			80	45	120	260	500	1,000	1,600
			100	40	100	230	450	520	1,220
最大输出扭矩 T₂B	Nm	12	3~100	3 × 额定输出扭矩
额定输入转速 n₁	rpm	12	3~100	5,000	4,000	4,000	3,000	3,000	2,000
最大输入转速 n₁B	rpm	12	3~100	10,000	8,000	8,000	6,000	6,000	4,000
回程间隙	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
回程间隙	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7
扭转刚性	Nm/arcmin	12	3~100	7	14	25	50	145	225
允许径向载荷 F₂rB²	N	12	3~100	1,530	3,250	6,700	9,400	14,500	50,000
允许轴向载荷 F₂a1B²	N	12	3~100	630	1,300	3,000	4,000	6,200	35,000
允许轴向载荷 F₂a2B²	N	12	3~100	765	1,625	3,350	4,700	7,250	25,000
使用寿命	hr	12	3~100	20,000*
效率 η	%	1	3~10	≥97%
效率 η	%	2	12~100	≥94%
重量	kg	1	3~10	1.3	3.7	7.8	14.5	29	48
重量	kg	2	12~100	1.9	4.1	9	17.5	33	60
工作温度	℃	12	3~100	-10℃~+90℃
润滑		12	3~100	合成润滑脂
防护等级		12	3~100	IP65
安装位置		12	3~100	安装方向
噪声等级（n₁ = 3000 rpm）	dB	12	3~100	≤58	≤60	≤63	≤65	≤67	≤70
