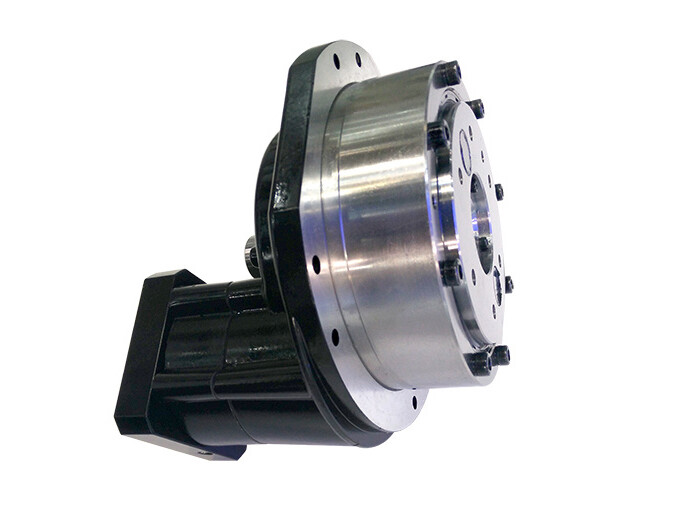

法兰集成式摆线C系列RV机器人减速机
● 简介
法兰集成式RV减速机C系列是一种专为机械应用设计的精密减速装置。它采用由摆线针轮和行星齿轮组成的两级封闭差动齿轮系统，并配有空心输出轴。该装置出厂时已密封安装法兰，并预填充专用RV润滑脂，开箱后即可直接与伺服电机安装。
在工业机器人应用中：
对于末端执行器负载≤20kg的机器人手臂，RV减速机主要用于底座至高负载关节（通常为关节1-4）
对于末端执行器负载 >20kg的机器人手臂，六个关节通常全部采用RV减速机
RV减速机作为核心传动部件，确保机器人手臂的定位精度。
在工业机器人应用中：
对于末端执行器负载≤20kg的机器人手臂，RV减速机主要用于底座至高负载关节（通常为关节1-4）
对于末端执行器负载 >20kg的机器人手臂，六个关节通常全部采用RV减速机
RV减速机作为核心传动部件，确保机器人手臂的定位精度。
联系我们
应用
空心输出轴设计便于线缆和管路布置，并配有出厂预装的法兰密封件和预填充的RV润滑剂
●两级减速系统：
第一级：渐开线行星齿轮传动，实现初始减速
第二级：摆线针轮传动，进一步减速并稳定扭矩
● 高刚性抗冲击结构：
a. 输出端采用刚性圆盘支撑，确保载荷均匀分布并最大限度减少变形
b. 多曲柄轴设计配合高精度轴承，有效分散应力冲击
● 紧凑封闭式布局：
传动机构集成于行星架支撑轴承内部，显著减小轴向尺寸
特点
● 高负载能力与高精度：
a. 扭矩范围：50-7000 N·m，适用于重载机器人手臂（焊接、物料搬运等）
b. 背隙精度稳定（<1 arcmin），重复定位误差极小
● 更长的使用寿命与可靠性：
a. 多齿啮合（≥30齿）确保磨损均匀分布（使用寿命：6,000-10,000小时）
b. 相比谐波减速机具有更优异的抗疲劳性能，非常适合24/7连续运行
● 高效传动适应性：
a. 传动效率：85%-95%，能量损失极小
b. 减速比范围广（31-203），可通过行星齿轮齿数配置进行调整
● 卓越的动态性能：
a. 低振动设计确保机器人手臂运行平稳，末端执行器无抖动
b. 快速加速响应可实现高速轨迹跟踪
