HPG零背隙齿轮箱：为高端机床和转台重新定义精密传动

简介：打破精度、扭矩与刚性之间的权衡

在高端 CNC 机床、五轴加工中心、精密转台和工业自动化设备领域，传动系统始终面临一个根本性挑战：很难同时实现高精度、高扭矩容量和高刚性。

直驱（DD）电机具有出色的定位精度和动态响应，但在高扭矩输出、重载加工以及整体系统成本方面往往存在不足。RV 减速器具有较强的负载能力和高扭矩密度，但在消隙控制、精度保持和长期精度稳定性方面仍存在局限。谐波减速器虽能以紧凑设计实现出色精度，但其较低的刚性和疲劳限制使其在重载加工环境中的应用受到约束。

对于现代制造设备，用户越来越需要一种能在紧凑结构中同时提供直驱级精度、RV 级扭矩密度和更优结构刚性的传动方案。

为解决这一挑战，开发了HPG 零背隙减速箱。通过创新的自补偿式消隙结构，HPG 将精度、扭矩容量、刚性和长期稳定性融合在一起，为严苛工业应用打造新一代高性能传动技术。

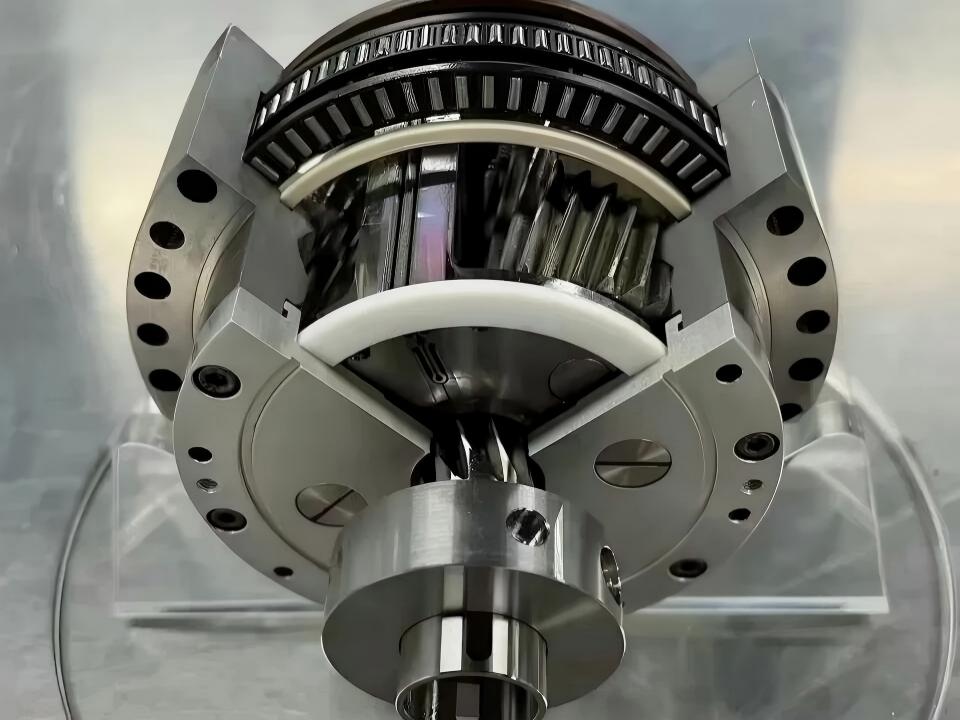

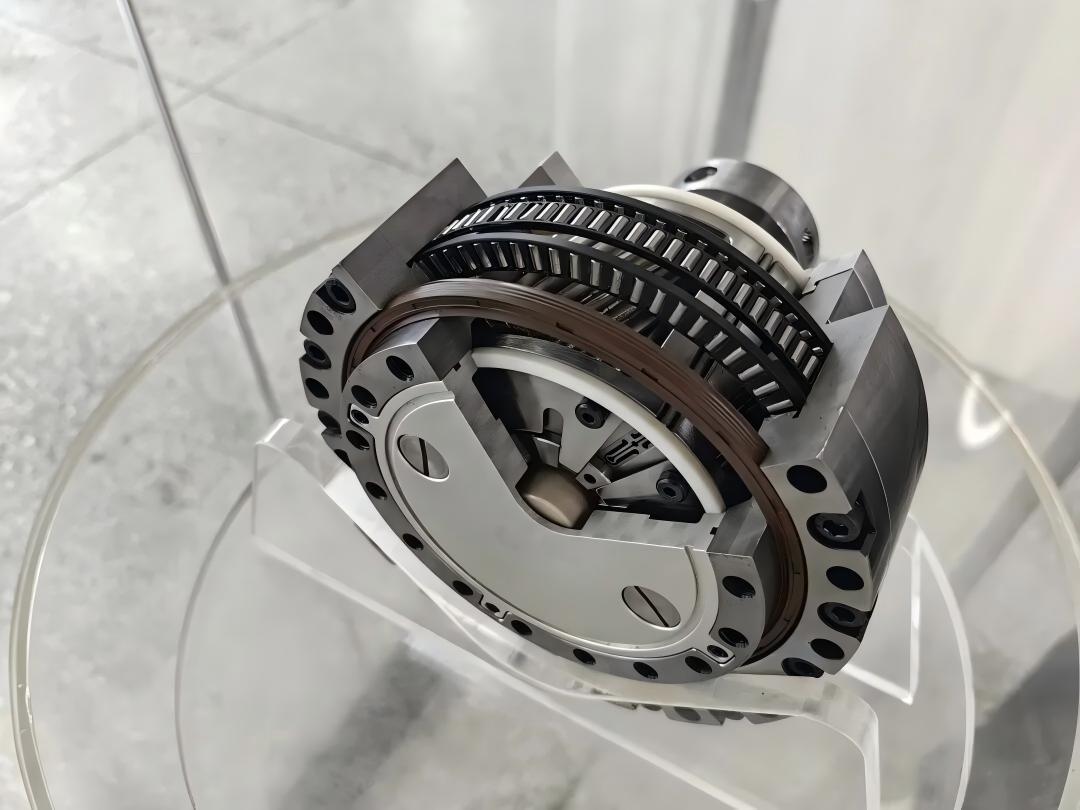

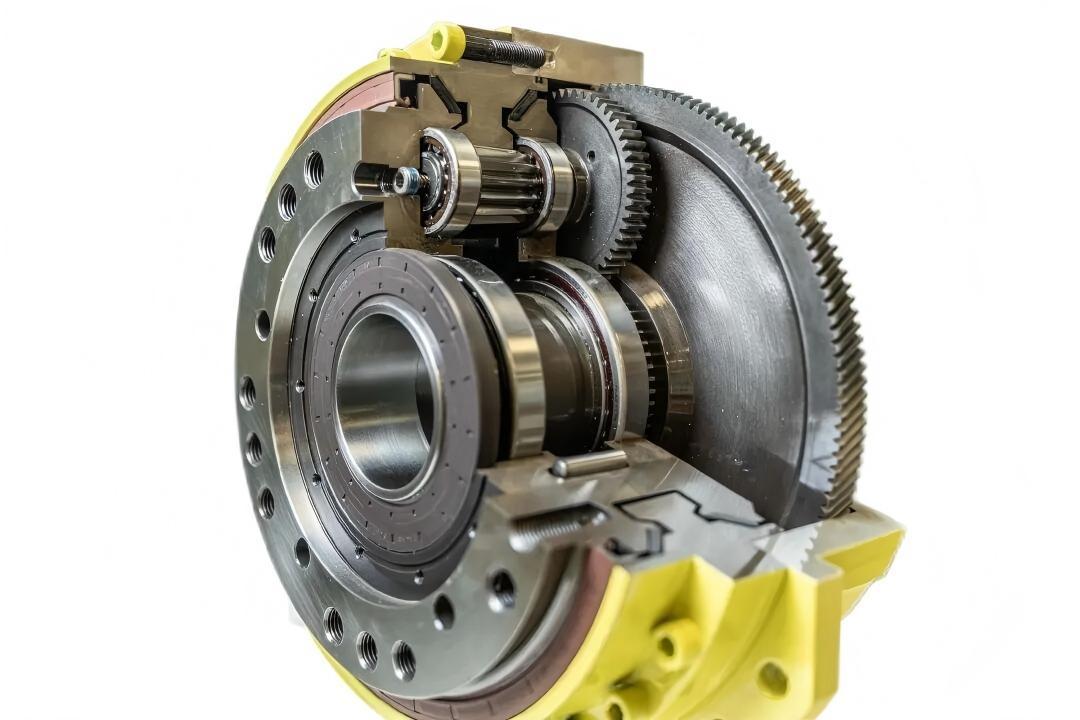

什么是 HPG 零背隙减速箱？

HPG 零背隙减速箱是一种精密传动系统，专为需要极低背隙、高定位精度和重载能力的应用而设计。

与主要依靠加工精度和装配精度来降低背隙的传统行星减速箱不同，HPG 采用一种自消隙机构，在运行过程中保持齿轮持续啮合。

其核心原理基于弹性补偿技术。通过对内部齿轮结构进行受控弹性变形，齿轮齿始终与行星齿轮紧密啮合，从而减小传动间隙，并防止因长期磨损导致背隙增大。

这种设计使 HPG 减速箱在整个使用寿命内都能保持稳定精度，因此尤其适用于 CNC 转台、精密分度系统和高负载定位应用。

可与直驱系统相媲美的精度表现

精度是高端机床中最关键的因素之一。旋转轴上的任何定位误差都会直接影响加工精度、表面质量和整体生产效率。

根据实测性能数据，HPG-40T 的角传动精度约为 15 角秒，达到了高性能 DD 直驱电机的同等水平。

其重复定位精度可达 ±2 角秒，即使在重复运行条件下也能表现出极佳的定位一致性。

与传统传动方案相比：

HPG 的优势在于，它无需依赖高分辨率光栅尺等昂贵的外部反馈系统进行补偿，也能实现直驱级精度。

对于既追求精度又希望简化系统集成的制造商而言，HPG 提供了极具竞争力的替代方案。

在不增大设备尺寸的前提下实现高扭矩密度

在重载加工应用中，扭矩输出决定了设备是否能够承受强切削条件、大型工件以及快速加减速循环。

传统上，要获得更高扭矩需要更大的电机或更大的机械结构。HPG 通过在紧凑壳体内实现高扭矩密度，突破了这一限制。

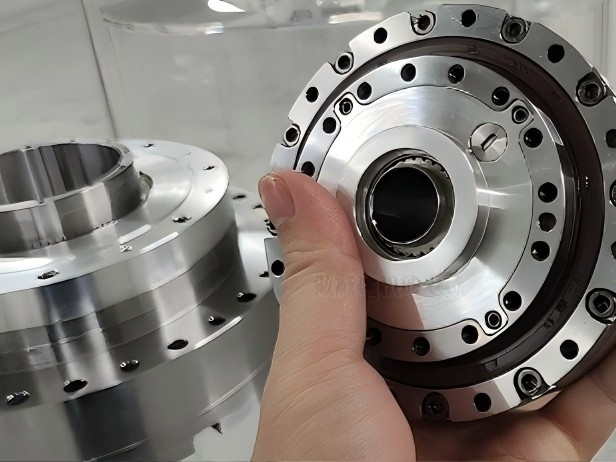

在约 190 mm 的相同外径下，HPG-40T 提供：

• 额定扭矩：420 Nm

• 启动扭矩：840 Nm

其扭矩性能可与 Nabtesco RV-40E 减速器相媲美，同时保持更紧凑的结构。

与其他传动技术相比，HPG 在相同安装空间内可提供明显更高的扭矩输出。这使其特别适用于：

• CNC 转台；

• 五轴加工中心；

• 精密分度系统；

• 重载自动化设备。

通过将紧凑尺寸与高扭矩能力相结合，HPG 解决了一个行业常见问题：直驱系统通常精度出色，但在重型加工应用中扭矩不足。

适用于重切削应用的卓越扭转刚性

对于高端机床而言，仅有精度是不够的。在重切削作业中，即使定位精度很高，刚性不足也会导致振动、变形和加工误差。

HPG-40T 的实测扭转刚度约为：

220 Nm/arcmin

这一性能显著超过许多传统传动系统。

对比：

较高的扭转刚度使 HPG 能够在外部切削力和突加载荷变化下保持稳定定位。

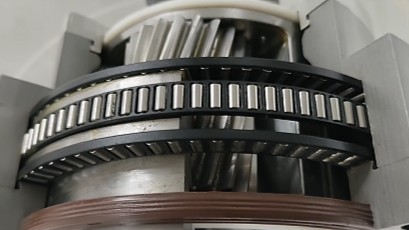

此外，HPG 还具有优异的轴承性能：

• 主轴承扭矩刚度：2880 Nm/arcmin

• 允许弯矩：2720 Nm

这些特性可有效抵抗侧向切削力，提高加工稳定性并延长设备使用寿命。

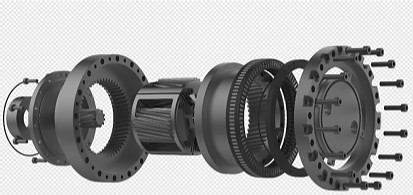

HPG 自消隙技术背后的原理

HPG 的关键创新在于其自补偿式消隙机构。

传统精密齿轮减速器通常通过提高制造精度来尽量减小背隙。然而，即使是最高的加工精度，也无法完全消除以下因素造成的间隙：

• 齿轮磨损；

• 热膨胀；

• 长期运行；

• 装配差异。

HPG 采用弹性补偿方案，而不仅仅依赖制造公差。

通过使用柔性内部齿轮结构，减速箱可在齿面之间保持持续预紧，从而在运行过程中自动补偿微观磨损。

其优势包括：

• 整个使用寿命内保持稳定的背隙表现；

• 提高重复性；

• 降低定位误差；

• 增强动态响应。

这种方法代表了与传统精密齿轮制造不同的理念：HPG 不再只是一味提高加工公差，而是通过智能机械补偿来维持性能。

HPG 与传统传动方案对比

HPG 与 DD 直驱电机对比

DD 电机因其出色的精度和运动平稳性而被广泛认可。然而，要获得高扭矩输出，通常需要更大的电机。

HPG 在提供相近精度的同时，还具备：

• 更高的扭矩密度；

• 更强的机械刚性；

• 更紧凑的安装尺寸；

• 更适合重载应用。

HPG 与 RV 减速器对比

RV 减速器因其高负载能力而被广泛应用于工业机器人和精密机械。

与传统 RV 方案相比，HPG 提供：

• 更高的扭转刚度；

• 更稳定的背隙表现；

• 更强的长期精度保持能力；

• 优异的轴承承载能力。

HPG 与谐波减速器对比

谐波减速器以体积小、精度高而闻名，但其柔性部件在持续高负载运行下可能会出现疲劳。

HPG 在以下方面更具优势：

• 结构刚性；

• 扭矩能力；

• 抗冲击性；

• 连续重载运行。

HPG 零背隙减速箱的应用

由于兼具精度、刚性和扭矩能力，HPG 适用于多种先进制造应用。

在五轴加工中心中，HPG 可在重切削作业中保持刚性，同时实现高精度旋转定位。

在 CNC 转台中，HPG 可提升分度精度、重复性和加工稳定性。

在工业自动化设备中，HPG 可为需要长使用寿命的精密定位机构提供可靠性能。

在机器人和智能制造系统中，HPG 为同时要求精度和负载能力的应用提供了高性能替代方案。

为何 HPG 代表高性能传动技术的未来？

现代制造的发展趋势正朝着更高精度、更高效率和更高可靠性方向演进。

传统传动方案往往要求工程师在以下方面做出权衡：

• 精度；

• 扭矩；

• 刚性；

• 耐久性。

HPG 零背隙减速箱通过将这些优势整合到一个系统中，提供了新的解决方案。

凭借直驱级精度、RV 级扭矩能力和优异刚性，HPG 帮助机床制造商开发出更紧凑、更精准、更可靠的设备。

结论：精密机床传动的新标准

HPG 零背隙减速箱不仅仅是传统减速器的替代品。它代表了一种全新的精密传动设计方法。

对于高端机床、精密转台和先进自动化设备而言，HPG 提供了在不牺牲扭矩和刚性的前提下实现高精度的可能。

通过将自消隙技术、紧凑型高密度设计和卓越机械刚性相结合，HPG 正在帮助重新定义下一代精密传动系统。
