如何为工业自动化选择高精度旋转执行器？

高精度旋转执行器是工业自动化中的关键运动控制部件，有助于提高定位一致性、运行效率和设备灵活性。然而，当产品规格各不相同、运行条件严苛且长期可靠性至关重要时，选择合适的执行器可能颇具挑战。

在精密工业自动化领域，HONPINE 通常提供外部驱动的谐波旋转执行器和自防背隙行星旋转执行器。这些解决方案旨在满足扭矩、定位性能、机械集成和环境防护方面的不同要求。

本文将介绍 HONPINE 的四大精密旋转执行器系列，并说明其主要特点、性能规格和典型工业应用。

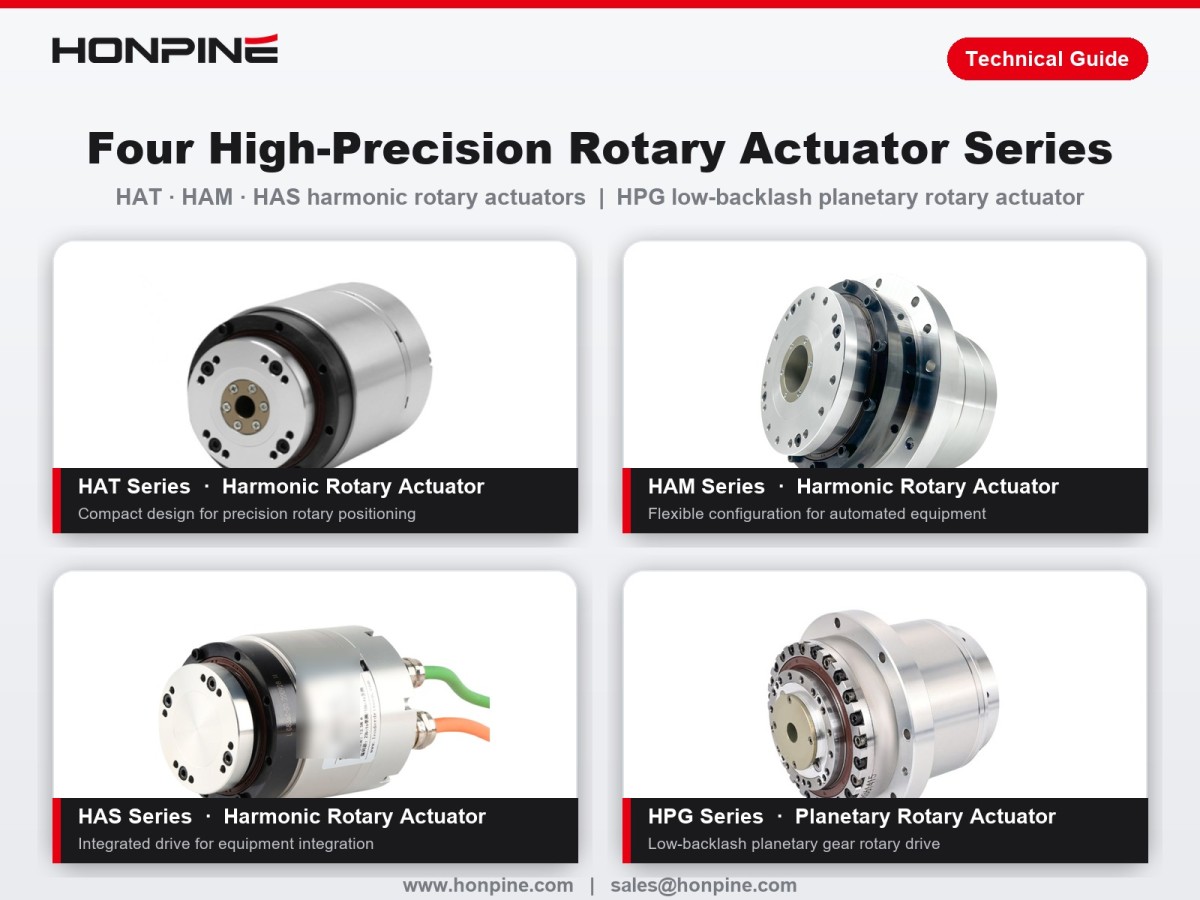

HONPINE 提供哪些高精度旋转执行器系列？

HONPINE 专注于四大高精度旋转执行器系列：HAT、HAM 和 HAS 谐波旋转执行器，以及 HPG 低背隙行星旋转执行器。

各系列具有不同的结构配置和性能特点，设备制造商可根据应用要求选择合适的解决方案。

HAT 谐波旋转执行器

适用于需要紧凑型传动和可控定位的精密旋转运动应用。

HAM 谐波旋转执行器

为具有特定扭矩、安装和运动控制要求的自动化设备提供另一种谐波传动解决方案。

HAS 谐波旋转执行器

适用于重视传动性能和设备集成的精密旋转定位应用。

HPG 低背隙行星旋转执行器

专为需要降低传动背隙并采用行星齿轮旋转驱动解决方案的应用而设计。

合适的系列取决于所需扭矩、减速比、定位性能、运行速度、安装空间和工作环境。具体规格应以各型号的详细资料为准。

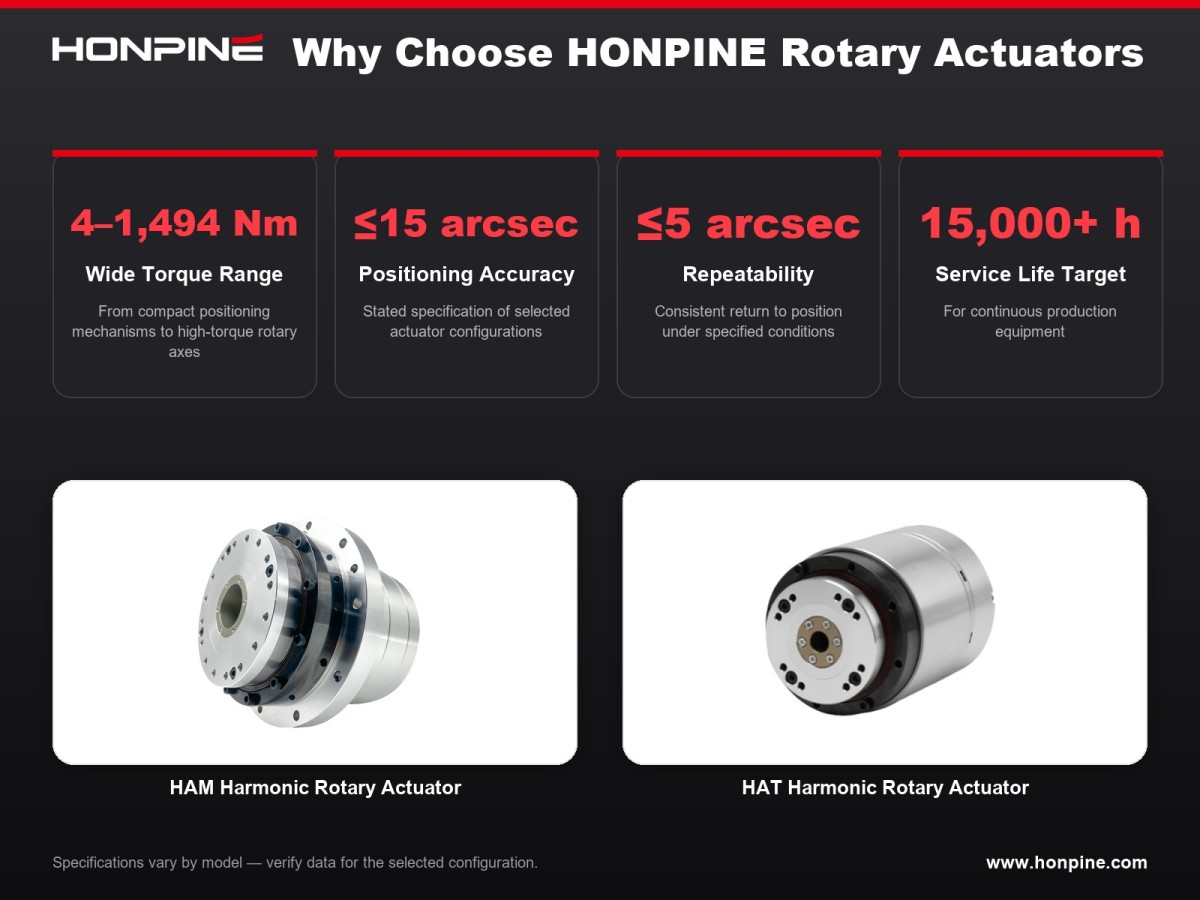

为什么选择 HONPINE 高精度旋转执行器？

宽广的扭矩范围，满足不同自动化需求

HONPINE 精密旋转执行器产品系列的扭矩范围约为 4–1,494 Nm。设备设计人员可根据应用需求，在这一范围内评估不同规格的执行器，适用于从紧凑型定位机构到较高扭矩旋转轴等多种应用。

根据执行器配置不同，可选工作电压包括 48 V 和 220 V。选择型号时，工程师还应考虑额定扭矩、峰值扭矩、输出转速、工作循环和加速要求，而不应仅依据扭矩进行选择。

精准定位与重复定位精度

在半导体设备、精密装配和 CNC 旋转系统中，定位性能尤为重要。

根据 HONPINE 公布的产品规格，部分旋转执行器配置的定位精度可达 ≤15 arcsec，重复定位精度可达 ≤5 arcsec。具体数值应以相应型号的规格和测试条件为准。

定位精度和重复定位精度描述的是运动性能的不同方面。定位精度关注实际位置与指令位置或参考位置之间的偏差；重复定位精度则描述执行器在规定条件下返回同一位置的一致性。

对于要求严苛的应用，工程师应将这两项参数与传动刚度、负载条件、编码器反馈和控制系统性能一并评估。

适用于严苛运行环境的密封设计

灰尘、油污及其他环境因素可能影响精密运动系统的可靠性。合适的执行器设计有助于保护关键传动部件并减少维护需求。

HONPINE 提供适用于严苛工业环境的密封型执行器配置。根据型号及其防护等级，这些设计可能适用于暴露于灰尘或油污环境中的设备。

安装前，请确认所选执行器的实际防护等级、温度限制、润滑要求和维护建议。环境适用性应以具体型号的技术文档为依据，不能仅凭“密封”一词推断。

长使用寿命与经过验证的性能数据

为连续生产设备选择旋转执行器时，使用寿命是一项重要考量。HONPINE 表示，其精密旋转执行器产品的目标使用寿命超过 15,000 小时。

实际使用寿命取决于负载、速度、工作循环、温度、安装质量和维护条件。因此，设备制造商应确认目标型号适用的使用寿命数据及测试条件。

比较供应商时，查阅有据可查的性能数据同样重要。产品获准用于生产前，应明确测试条件、测量方法以及标称值与实测值之间的区别。

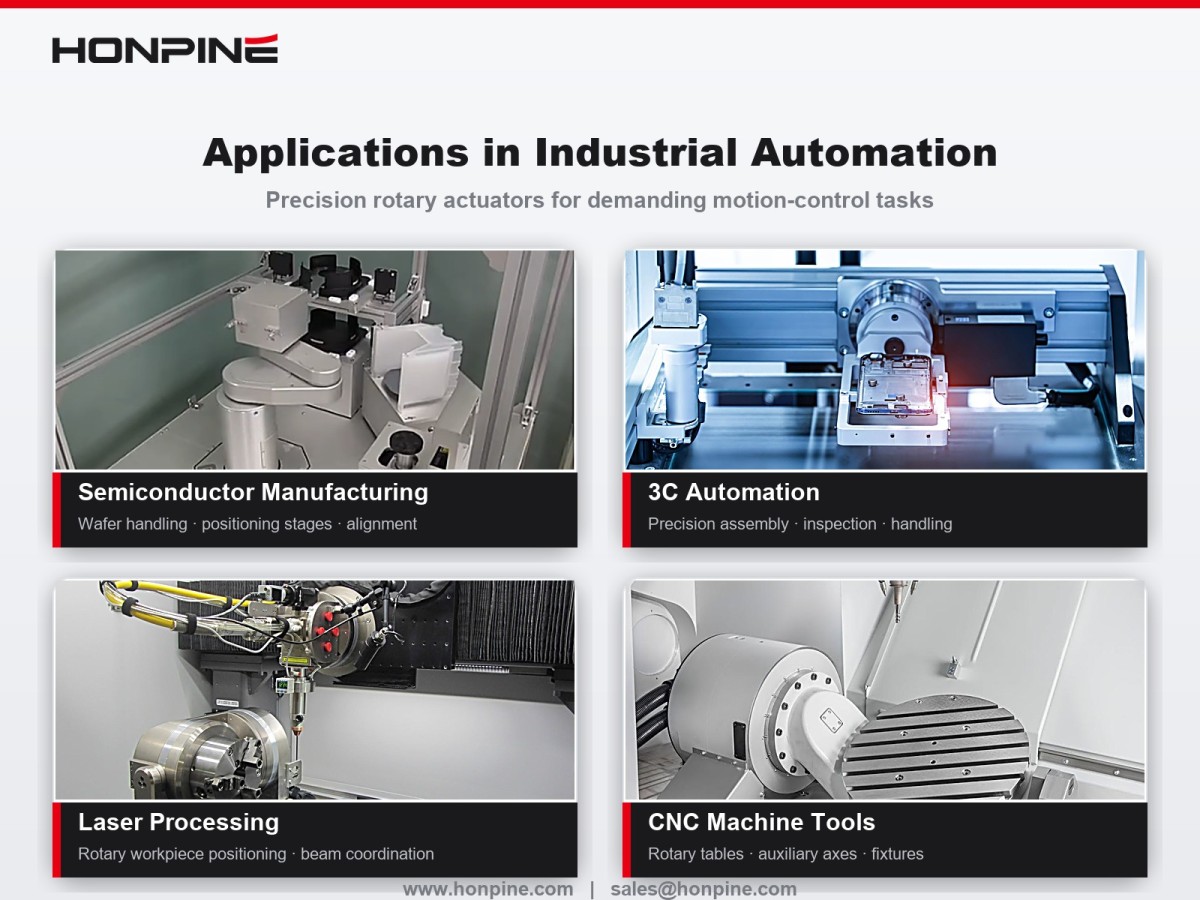

HONPINE 精密旋转执行器应用于哪些领域？

HONPINE 提供 100 多种执行器型号和配置，以满足不同的工业运动控制需求。四个重要应用领域包括半导体设备、3C 自动化、激光加工和 CNC 机床。

半导体制造设备

半导体制造设备通常需要紧凑型旋转定位机构、稳定一致的运动，以及在重复生产周期中可靠运行。

精密旋转执行器可用于晶圆搬运机构、旋转定位平台、对准系统，以及其他需要受控角运动的自动化设备。

为半导体应用选择执行器时，工程师应考虑定位要求、洁净度、可用安装空间、热稳定性和运行环境。

3C 自动化

3C 自动化涵盖计算机、通信设备和消费电子产品的制造流程。装配、检测和搬运设备可能需要在紧凑机构中频繁进行角度调整，并实现可重复定位。

谐波旋转执行器可用于精密装配轴、旋转夹具和自动检测工位。低背隙传动特性有助于减小机械间隙在换向时产生的影响。

最终选型应考虑循环时间、负载惯量、定位要求和设备的机械设计。

激光加工设备

激光加工系统可能使用旋转轴来定位工件、调整部件方向，或与激光头运动协同配合。

合适的精密旋转执行器可为这些机构提供受控角运动和可重复定位。选型时应考虑所需角度精度、加速度、负载惯量、运行速度，以及与运动控制器的集成情况。

对于涉及热量、灰尘或工艺污染的应用，还应确认执行器的环境防护能力和热运行限制。

CNC 机床

CNC 机床和旋转工作台需要适当匹配扭矩、刚度、定位精度和重复定位精度。

根据机床的负载和动态要求，可评估将谐波旋转执行器和低背隙行星旋转执行器用于辅助旋转轴、定位夹具及专用机床机构。

对于要求严苛的加工应用，工程师应特别关注切削力的影响、扭转刚度、连续扭矩和峰值扭矩、热性能，以及负载下的定位性能。

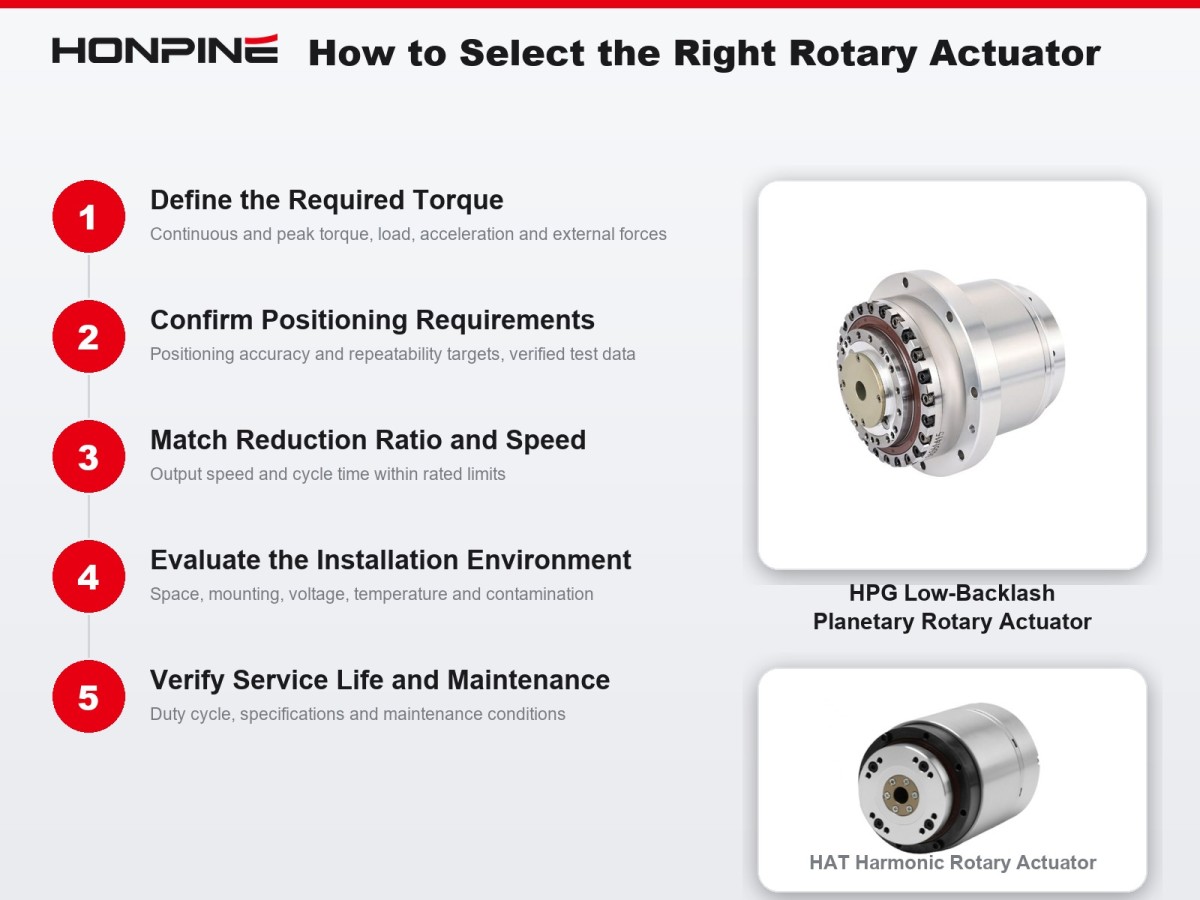

如何选择合适的精密旋转执行器？

选择执行器应从实际运动需求出发，而不是只看某一项醒目的规格参数。

1. 确定所需扭矩

计算负载、加速、减速和外力所需的扭矩，并区分连续工作扭矩与峰值扭矩。

2. 确认定位要求

确定所需的定位精度和重复定位精度，然后核查相关型号的测试数据和反馈配置。

3. 匹配减速比和速度

确保执行器能够达到所需输出转速和循环时间，同时保持在额定限值内运行。

4. 评估安装环境

检查可用空间、安装接口、电压、线缆、温度、污染物和防护要求。

5. 核实使用寿命和维护条件

查阅制造商规格，并确认执行器适用于预期工作循环和运行条件。

正确选型的旋转执行器应满足扭矩、定位性能、速度、安装和可靠性方面的综合要求。

为您的应用选择合适的 HONPINE 旋转执行器

HONPINE 提供HAT、HAM 和HAS谐波旋转执行器，以及HPG 零背隙行星旋转执行器，适用于各种精密工业自动化应用。

无论您是在开发半导体设备、3C 自动化系统、激光加工设备还是 CNC 旋转机构，选择合适的执行器都应从了解运动需求和工作条件开始。

联系 HONPINE，索取产品规格和技术支持。请提供所需扭矩、减速比、定位目标、工作电压和安装图纸，以便我们的技术团队协助评估合适的配置。
