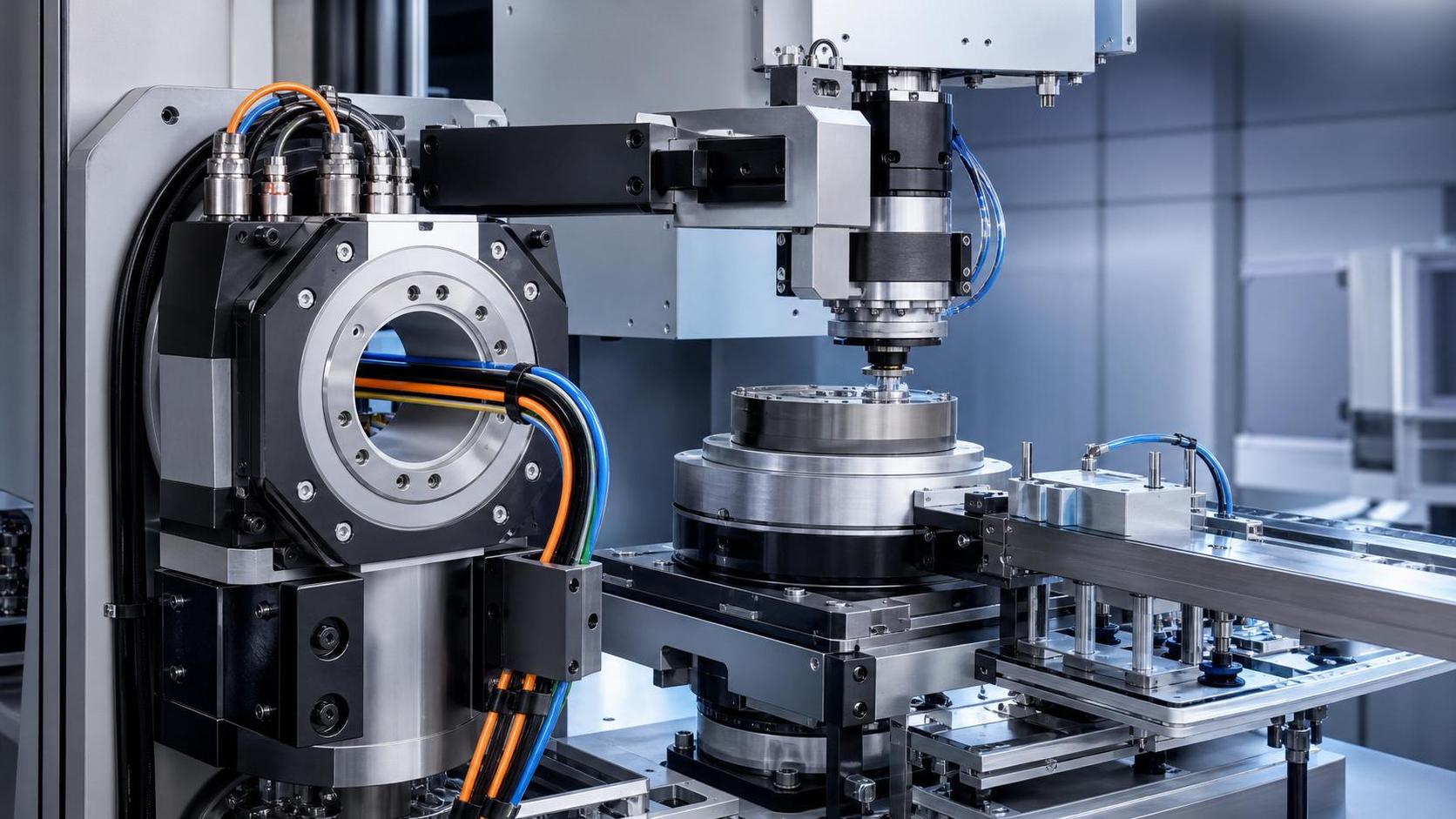

空心轴关节电机有什么优势？走线空间、集成度与维护便利性分析

在机床设备持续向紧凑化、自动化升级的过程中，驱动部件不再只是“能转就行”。很多现场问题，往往不是出在功率不够，而是出在线缆拥挤、结构分散、检修麻烦。空心轴关节电机之所以受到关注，核心就在于它把走线空间、结构集成和后期维护这几件事放到了一起考虑，更贴近实际使用场景。

对于机床设备来说，运动轴越多，布线越复杂，旋转部位越容易成为故障高发点。空心轴关节电机通过中空结构释放内部通道，让电缆、气管、信号线的布局更规整，也让整机在运行稳定性、清洁度和停机处理效率上更容易做到可控。这也是它在转台、机械手、上下料单元和复合运动机构中被频繁提及的原因。

空心结构带来的，不只是“中间有孔”

空心轴关节电机，简单理解，就是轴心区域预留出贯通空间的关节类驱动单元。它通常服务于需要旋转、摆动或多轴协同的机构，重点不只是输出扭矩，更在于让动力传递与内部布线同步兼顾。

传统结构里，线缆常常绕着外部走，弯折半径受限制，旋转角度一大，磨损就会加快。空心轴关节电机把线缆收进轴心通道后，外部拖拽减少，机构外形也更利落，尤其适合空间紧张、动作频繁的机床模块。

更值得关注的是，这种设计不是单一零件的变化，而是对整套运动系统的影响。布线方式变了，保护方式、维护路径、安装逻辑也会随之改变。

为什么机床设备越来越重视走线空间

很多人看驱动系统，先看转速、扭矩和精度，这当然重要。但在机床设备现场，真正影响连续运行的，往往是线缆管理是否合理。特别是有自动换刀、上下料、旋转分度或复合联动时，线缆问题会直接放大。

走线更顺，运动边界更清晰

空心轴关节电机提供了内部通道，电源线、编码器线、传感器线甚至部分气路可以从中心穿过。这样做的直接好处，是外部少了绕行路径，旋转半径更容易控制，机构动作时不容易出现拉扯、干涉和偏磨。

减少污染和碰伤风险

机床环境里有切屑、油雾、冷却液。外露线缆越多，被污染、被夹伤、被挂扯的概率越高。空心轴关节电机把一部分脆弱区域收进内部，相当于先从结构上降低暴露面，这对长期稳定运行更有意义。

为后续功能预留空间

当前用到两路信号，不代表以后不会增加视觉、检测或夹持功能。空心轴关节电机的通道价值，还体现在扩展性。前期把空间预留出来，后期改造就不必大面积重做机构。

高集成度，改变的是整机组织方式

机床设备讲求节拍，也讲求结构紧凑。空心轴关节电机常被看重，并不只是因为外形新，而是它有机会把原本分散的部件更集中地组织起来。

当驱动、反馈、走线和安装接口围绕同一旋转中心布置时，机构设计会更整洁。支架数量可以减少，外部附件更容易收敛，整体惯量分布也更容易控制。这对高速动作单元尤其重要，因为零散的附加结构本身就会带来振动和累积误差。

从整机布局来看，空心轴关节电机还有一个常被忽略的价值，就是让设备内部更容易标准化。相同类型的旋转单元可以采用近似的安装方式、布线方式和防护方式，后续的装配、调试与备件管理都会轻一些。

维护便利性，往往决定真实使用体验

在设备选型阶段，维护便利性经常被低估。可一旦进入连续生产，停机十分钟和停机两小时，影响完全不同。空心轴关节电机在这方面的优势，主要体现在问题更容易看清、定位和处理。

故障点更集中

当布线和接口路径足够清楚时，排查思路就不会被大量附属结构打乱。出现异常抖动、信号中断或动作失步时，可以更快区分是电机本体、连接件，还是内部线缆的问题。

拆装范围更可控

传统布局中，检修一个旋转部位，可能要先拆线槽、护罩、拖链和周边支架。空心轴关节电机如果在结构设计上考虑了接口方向与维护空间，实际拆装环节会更短，恢复速度也更快。

降低重复性损耗

很多维护成本不是一次大故障，而是线缆反复弯折、绑扎不当、接头松动这类小问题不断累积。空心轴关节电机通过减少外部运动中的不必要牵扯，可以把这部分隐性损耗压低。

在机床设备中，哪些场景更能体现价值

不是所有旋转机构都必须使用空心轴关节电机，但在以下几类场景中，它的价值通常更容易体现出来。

• 多轴联动单元：动作密集，线缆干涉风险高，对通道整合要求更强。
• 自动上下料机构：节拍明确，停机影响直接，维护便利性更重要。
• 旋转工作台或分度机构：需要兼顾旋转精度、内部布线和防护布局。
• 带夹具、传感或气路的关节模块：中空通道有助于统一通过动力与信号。
• 设备改造项目：原有空间有限，外部新增线缆难以安置时，更容易体现空心设计的优势。

如果当前设备已经出现拖链拥挤、旋转部位线缆频繁损坏、改造难以加装线路等情况，那么空心轴关节电机通常值得优先纳入评估。

选用时不只看参数，还要看结构匹配

空心轴关节电机的优势成立，有一个前提，就是它与整机结构真正匹配。如果只看到“中空”和“集成”，忽略安装与工况，实际效果未必理想。

先确认通道需求

要穿过哪些线缆，是否还包含气管、光纤或制动线路，最小弯曲半径是多少，这些都应在前期确认。通道尺寸不匹配，会让空心结构的优势打折。

再看负载与动作方式

不同机床设备的工作节拍差异很大。连续高速摆动、低速高扭矩定位、频繁启停，这些工况对应的选型重点并不相同。除了额定参数，还要关注惯量匹配、回转精度、制动需求和热管理表现。

维护空间要提前验证

有些设计看起来很紧凑，但检修时手伸不进去、接头够不着，后期还是麻烦。判断空心轴关节电机是否真正好用，不能只看装上去的状态，也要看拆下来是否顺手。

从使用角度看，真正值得关注的判断点

如果要评估一套方案是否适合引入空心轴关节电机，可以把注意力放在几个更贴近现场的问题上，而不是只比较单一型号。

• 旋转区域是否长期存在线缆缠绕、磨损或防护不足的问题。
• 设备是否计划增加传感、夹持、检测或辅助管路功能。
• 现有结构是否因为附件过多，导致装配和维护效率偏低。
• 停机排查时，故障是否经常集中在线路与连接件上。
• 设备改造空间是否有限，外部重新布线代价是否过高。

当这些问题同时存在时，空心轴关节电机带来的价值通常不只是局部优化，而是对整机可用性的一次提升。

下一步更适合怎么判断

回到机床设备的实际应用，空心轴关节电机的优势可以概括为三个方向：内部走线更从容，结构组织更集中，维护处理更直接。它不是所有项目的标准答案，但在多轴、紧凑、高节拍和易改造场景里，往往能明显改善使用体验。

如果正在评估设备升级，不妨先把旋转部位的线缆路径、维护耗时和后续扩展需求梳理出来，再去比对空心轴关节电机的通道尺寸、安装形式和负载能力。这样做，比单纯比较价格或单项参数，更容易得到贴近现场的判断结果。
