鸿磐消隙行星减速机：以超高弯曲刚度重新定义 CNC 机床边界

在减速机性能指标中，弯曲刚度（与精度和扭转刚度相比常被忽视）直接决定了 CNC 机床加工能力的极限。鸿磐 的防背隙行星减速机正凭借其超高参数重新定义这些极限。

什么是弯曲刚度？

弯曲刚度（也称力矩刚度或倾斜刚度）简单来说，是指减速机抵抗“弯倒”的能力。其单位为 Nm/arcmin——数值越高，表示在相同外力下倾斜越小，也就是“脊梁更硬”。
例如：1 Nm/arcmin 表示施加 1 Nm 的扭矩会使输出轴倾斜 1 arcmin（1 arcmin ≈ 0.0167°）。

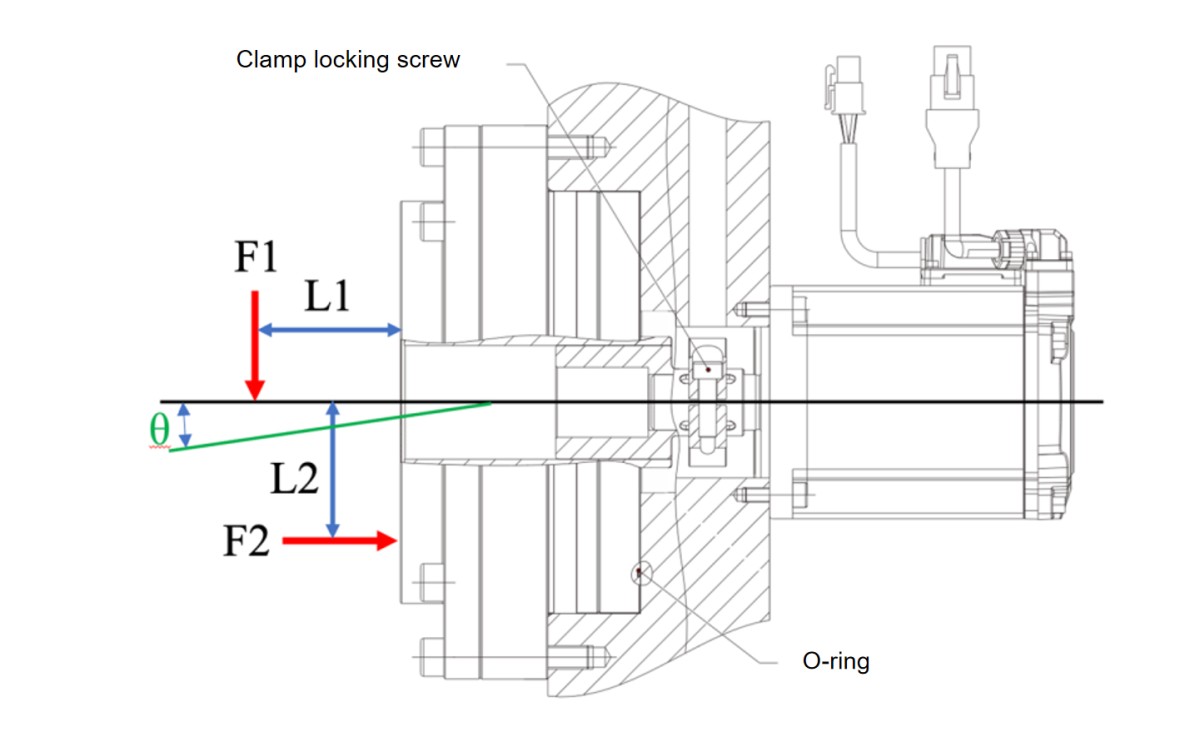

弯曲刚度如何测试？

测量原理很直观（见下图）：

• 在输出端施加力 F₁ 和 F₂，力臂分别为 L₁ 和 L₂。

• 计算弯矩：W₁ = F₁ × L₁，W₂ = F₂ × L₂。

• 测量输出轴产生的角位移 θ。

• 计算弯曲刚度：Nm/arcmin = W / θ。


数值越高 = 刚度越大 = 负载下倾斜越小。

为什么弯曲刚度在 CNC 应用中如此重要？

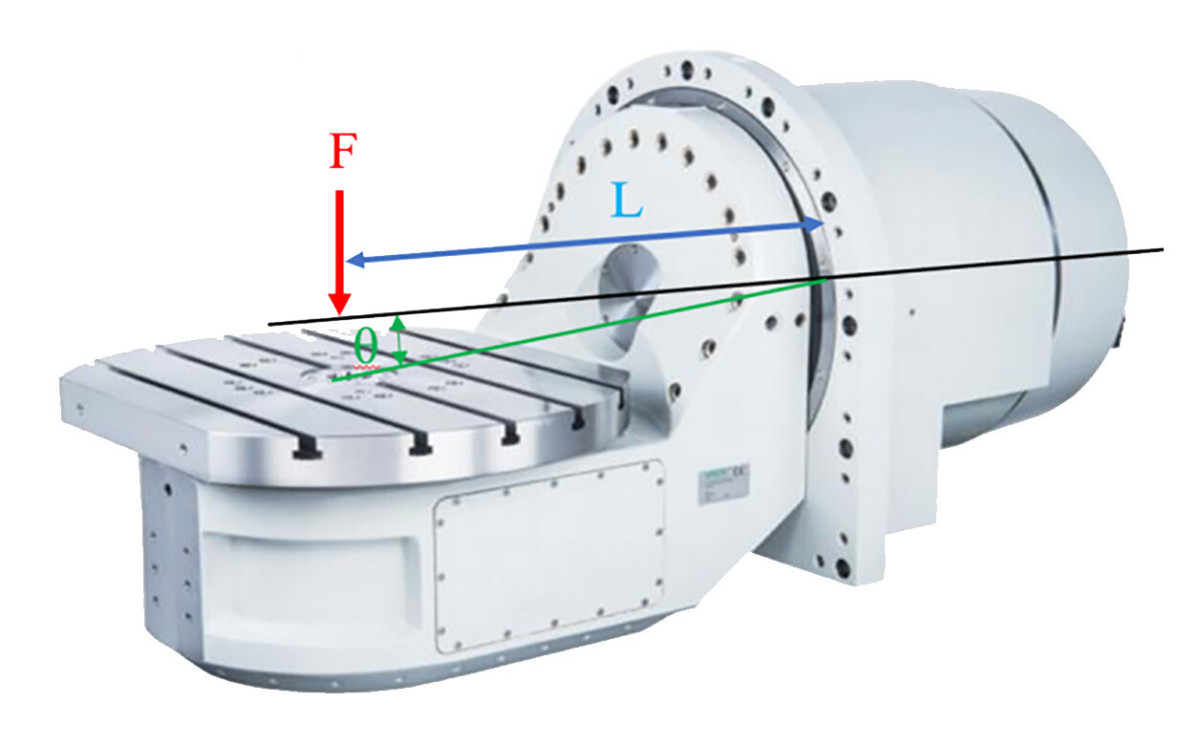

以 CNC 五轴转台为例（见下图）：径向力 F 作用于距减速机 L 处，使 A 轴产生角位移 θ。场景：

 210mm 转台，在 100kg 径向载荷（F）下，力臂L= 240mm。性能对比：

日本 Harmonic Drive®（型号 40）

刚度：264.6 Nm/arcmin

挠度：θ = (F × g × L) / 264.6 = 0.89 arcmin

F 处位移：0.062 mm

日本 RV 式摆线®（型号 RV-40E）

刚度：931 Nm/arcmin

挠度：θ = (F × g × L) / 931 = 0.25 arcmin

位移：0.0174 mm

德国防背隙设计（型号 056）

刚度：1,170 Nm/arcmin

挠度：θ = (F × g × L) / 1,170 = 0.20 arcmin

位移：0.014 mm

鸿磐 防背隙行星减速机（型号 H3K-40T）

刚度：2,250 Nm/arcmin

挠度：θ = (F × g × L) / 2,250 = 0.105 arcmin

位移：0.007 mm

总结：相同载荷下的性能对比

鸿磐 H3K-40T 防背隙行星减速机实现了决定性的领先。

CNC 加工中弯曲刚度不足的后果

精度骤降：刀具与工件错位 → 尺寸/形状误差。

振动增加：固有频率降低 → CNC 颤振，表面质量差。

效率降低：被迫降低 CNC 进给速度 → 加工时间更长。

刀具损坏：振动加速磨损/脆性断裂 → 成本更高。

鸿磐 如何实现超高刚度

一体化 3 排“YRT 型”转台轴承

滚针滚道直接加工在减速机部件上（整体式设计）

同时实现：

• 极高的弯曲刚度

• 高力矩承载能力

• 高轴向推力承受能力

极小的跳动（端面/径向）→ 最大稳定性

这种设计使 H3K 系列防背隙行星减速机能够在紧凑空间内提供无与伦比的支撑，轻松应对高精度 CNC 应用中的重载和严重径向力矩。

弯曲刚度决定了 CNC 机床的精度、效率和寿命。鸿磐 防背隙行星减速机证明，2,250 Nm/arcmin 已不再只是理论——对于高要求的 CNC 系统而言，它如今已成为现实。
