NEMA 17 和 NEMA 23 谐波减速器匹配指南：步进电机与谐波减速器的配对

将 NEMA 17 步进电机与 100:1谐波减速器连接，是桌面机器人、实验室自动化和旋转分度应用中最常见的组合之一。但这也是最容易选型错误的组合之一——因为决定组合能否正常工作的检查项目，往往不是人们最先检查的那些。

简要来说：

1. 这种组合很受欢迎，因为两种设备可以弥补彼此的弱点。步进电机提供低成本、简单的开环定位；谐波传动则将其转化为高扭矩、角秒级分辨率和近乎零背隙。

2. 有八项参数需要匹配，但其中三项决定结果：安装接口、输入侧空载起动扭矩和过载限值。输入侧起动扭矩最容易被忽略——这正是小型步进电机无法转动大型谐波传动机座的原因，而且与减速比无关。

3. 真正的弱点是无声故障。开环步进电机丢步时不会报告错误，而超过瞬时许用扭矩的谐波传动会发生跳齿，并对齿面造成永久性损伤。两者叠加意味着故障发生时可能完全没有信号。因此，工程上的应对原则是：采用闭环控制，或留出足够的安全余量。

为什么步进电机与谐波传动经常配套使用？

谐波传动可以弥补的三项弱点

OEM 持续选择这种组合的三个商业原因

• 成本结构最佳。步进电机加脉冲/方向驱动器的成本远低于伺服电机、编码器和伺服驱动器。谐波传动是单项成本最高的部件，但总成本仍远低于伺服电机加谐波传动的方案。在精度要求高、动态性能要求低的场合，这是性价比最高的组合。

• 无需调试。脉冲/方向接口无需进行 PID 调试，也无需连接编码器线路。对于 OEM 设备、实验室仪器和小批量产品，这能显著缩短开发时间，并降低对技术人员技能的要求。

• 供应成熟、替代不受限。NEMA 机座规格属于全球通用标准，有多家供应商，替换也很方便；谐波传动同样是标准产品。这种组合重新采购和二次开发的门槛最低。

安装接口中的“NEMA”究竟是什么意思

NEMA 是美国国家电气制造商协会（National Electrical Manufacturers Association）的缩写。在运动控制领域，“NEMA 电机”几乎总是指符合 NEMA 机座尺寸标准的步进电机：机座编号表示法兰宽度，单位为英寸。由于法兰尺寸、安装孔间距和轴径均已标准化，不同制造商的电机可以互换——因此，匹配时应从机座尺寸而非品牌入手。

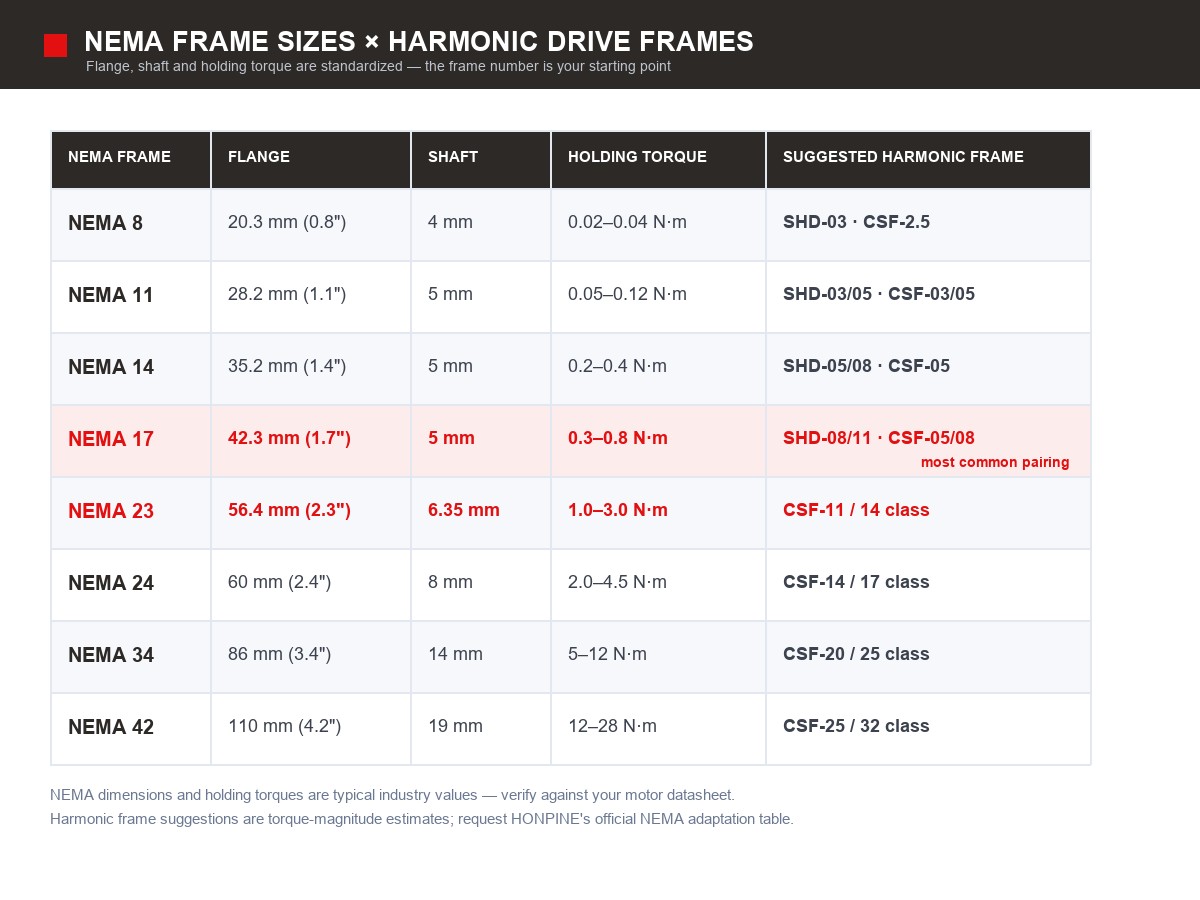

NEMA 机座尺寸及适配的谐波传动机座

NEMA 尺寸和保持扭矩为行业典型值，因制造商而异——设计时务必以所用具体电机的规格表为准。上面的谐波传动机座建议依据扭矩大小得出，属于分析估算；HONPINE 可按需提供官方的各机座适配表。

法兰、轴和输入类型：为什么直连电机输入很重要

接口由三个子项构成。如果这一步出错，后续计算都没有意义：

1. 法兰。NEMA 机座编号决定法兰尺寸、安装孔间距和止口直径。

2. 输入类型。谐波减速器有轴输入型和直连电机输入型。直连电机输入（中空输入轴加夹紧环）轴向长度最短，无需联轴器；轴输入型则需要单独配置联轴器。

3. 轴配合。电机轴径应与谐波输入孔的公差（通常为 h7/H7）匹配，并确定键连接或夹紧方式。

在 HONPINE 微型谐波减速器的部件编号中，输入/输出代码可直接标识相关配置。例如，在 CSF-05-XXX-2XH-A 型号中，2XH 表示电机直连，1U 表示轴输入；输出位置代码 A 表示法兰，B / C / D / E / U 表示轴输出或其他输出形式。匹配 NEMA 电机时，应优先选择 2XH 输入选项，这样无需联轴器和转接法兰。

按顺序进行的八项匹配检查

1. 接口兼容性

首先完成此项检查。根据实际电机图纸核对法兰尺寸、安装孔位、输入类型、轴配合和夹紧方式，共五项。

2. 减速比选择：需要同时满足两方面要求

减速比同时受到两个方面的限制：

• 输出转速：所需减速比 ≥ 电机工作转速 ÷ 目标输出转速

• 输出扭矩：所需减速比 ≥ 所需输出扭矩 ÷（目标转速下的电机扭矩 × 效率）

谐波传动的标准减速比档位：30 / 50 / 80 / 100 / 120 / 160。取两项计算结果中的较大值，再向上取到下一个标准档位。注意效率数据：杯型（CSF）约为 70–85%，帽型（SHD）略低；减速比越高，效率越低——计算时切勿使用 100%。

3. 四级输出扭矩验证

谐波减速器不只有一个扭矩限值，而是有四个，且都必须满足。

还要注意其内部比例：微型系列的瞬时最大扭矩与额定扭矩之比约为 2.2–3.1 倍，启停峰值扭矩与额定扭矩之比约为 1.9–2.2 倍。不要套用“峰值按 3–5 倍预留”的通用行业规则——应使用具体型号规格表中的数值。

4. 输入侧空载起动扭矩（最容易漏查的项目）

• 电机轴需要克服的是谐波减速器输入端的空载起动扭矩（阻力扭矩）。该数值定义在输入端，因此直接与电机扭矩比较，不乘以减速比。

• 其决定性原因：谐波机座越大，输入侧空载起动扭矩越大。当其接近或超过电机可提供的扭矩时，电机将无法带动减速器，或运行时严重过热——这与减速比和输出扭矩完全无关。这正是小型步进电机只能驱动小型谐波机座的真正原因，也是许多选型失败的根源。

• 零背隙（预紧）版本的阻力扭矩是标准版本的 2–4 倍。如果需要近乎零背隙，应为此预留额外的电机扭矩。

• 定义方面的提示：公开资料中对这一参数存在两种相互矛盾的惯例——一种将阻力扭矩直接作为输入侧数值进行比较，另一种则先将其乘以减速比再进行比较；两种方法得出的结论相差一个数量级。使用前必须先澄清：以制造商规格表中的定义（测量点在输入侧还是输出侧）为准，不要套用二手公式。

5. 电机工作点：查看转速-扭矩曲线，而非保持扭矩

保持扭矩是静态数值；选型时应使用目标转速下的扭矩，并从转速-扭矩曲线中读取。常见工程做法：

• 连续工作点 ≤ 该转速下可用扭矩的 70%

• 瞬态峰值工作点 ≤ 该转速下可用扭矩的 85%

一个容易反直觉的注意事项：长机身的小机座电机（例如长度为 60 mm 的 NEMA 17）保持扭矩可能达到 0.8 N·m，但由于转子惯量和电感较高，其在 400 rpm 时的扭矩可能明显低于标准机身的 NEMA 23。节省了法兰空间，却牺牲了动态性能。

6. 折算惯量与避免共振

折算到电机轴上的负载惯量为 J_reflected = J_load ÷ i²，其中 i 为减速比。开环步进电机系统通常无需严格的惯量匹配，但必须避免共振：采用高细分和高减速比的步进电机，可能使系统固有频率落入驱动频率范围内，表现为丢步和可听见的啸叫。解决方法：避开共振频段、增加阻尼或安装惯量盘，或改用闭环步进电机。

7. 分别计算分辨率和重复定位精度

分辨率（理论值）= 步距角 ÷ 减速比 ÷ 细分设置

重复定位精度（可承诺的指标）= 背隙 + 步进电机自身定位误差 + 滞后，合并计算

分辨率不等于精度。即使细分设置很高，开环步进电机的实际定位误差仍约为整步的 ±5%，受齿槽转矩变化和磁非线性的限制。

8. 寿命与热量

柔轮的疲劳寿命决定谐波减速器的整体寿命上限，并取决于负载谱。瞬间超过峰值的负载可能引发齿根疲劳裂纹，并在数百小时内导致故障。

不得超过波发生器轴承的许用输入转速。微型系列中：SHD-03/05 允许 10,000 rpm，SHD-08/11 允许 8,500 rpm；许用平均转速则更低，为 3,500–6,500 rpm。

润滑脂是导致故障的第二大原因。步进电机连续运行产生的热量会经法兰传导，显著缩短润滑脂寿命。

步进电机以满电流运行时，温升可达 80 K；热故障通常要在运行 20–40 分钟后才会出现，短时间台架测试无法发现。

计算示例：NEMA 17 配 100:1 谐波传动

使用每转 200 步（步距角 1.8°）的电机驱动 100:1 谐波减速器：

此表的重要结论是：满足分辨率预算并不难，真正决定成败的是重复定位精度。当理论分辨率已达到 4 角秒，而减速器背隙为 20 角秒时，提高细分设置不会带来实际收益。预算应花在背隙等级上，而不是更高的细分设置上。

真正的薄弱点：无声故障

两种不会自行报告的故障模式

1. 开环丢步。过载、加速度过高或发生共振时，步进电机会丢步——由于没有反馈，位置信息就此丢失，但系统仍认为电机处于正确位置。

2. 谐波传动跳齿。当输出扭矩超过瞬时许用值时，柔轮会发生跳齿，对齿面造成永久性损伤，之后可能表现为异常噪声和精度下降。

两种故障叠加后，故障发生时完全没有信号，通常只有在产品或工件报废时才会被发现。

三项工程措施

• 使用带编码器的闭环步进电机。这是消除无声故障最直接的方法，增加的成本远低于一次批量事故的损失。

• 针对最大冲击扭矩保持 ≥1.5–2 的机械安全系数，并以瞬时最大许用扭矩为基准进行核算。

• 严格计算最坏工况，包括加速扭矩、外部负载、偏心载荷和装配应力，而不只是稳态工况。

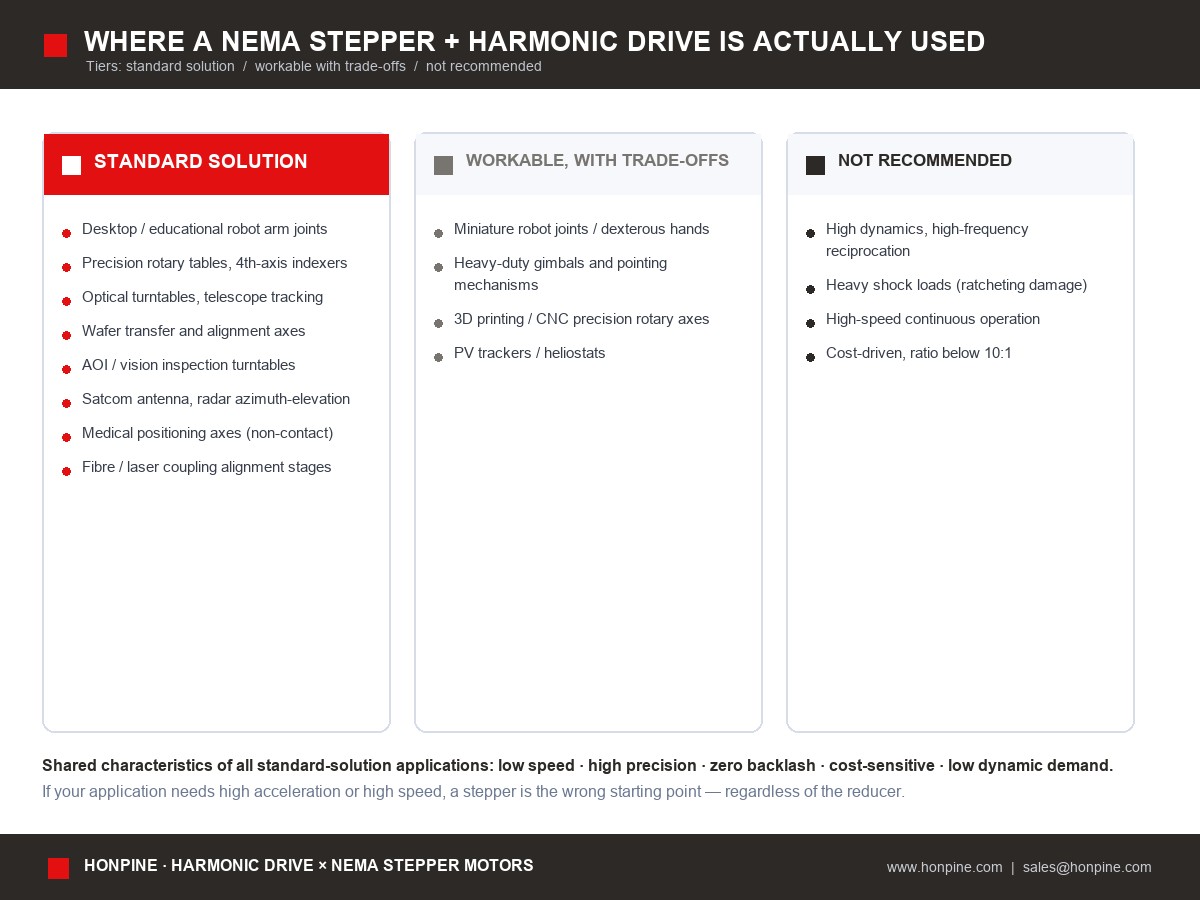

这种组合的实际应用场景

适用于 NEMA 电机的 HONPINE微型谐波减速器

HONPINE 微型谐波减速器提供两种配置：SHD = 帽型，CSF = 杯型。两者的背隙规格均为 20 角秒，优于大多数“标准工业级”谐波传动（3–6 角分）。与 NEMA 电机配套时，其核心优势在于背隙不会成为整机精度的瓶颈。

SHD 和 CSF 规格

额定扭矩，输入转速为 2,000 rpm，单位为 N·m。数值按 30 / 50 / 80–100–120 减速比列示。

输入和输出代码

报价前需确认的三项内容

• NEMA 转接法兰是否属于标准附件。2XH 输入可直接插入电机轴，但电机法兰侧是否随附标准 NEMA 机座转接法兰，仍需确认——该附件是标准配置还是定制件？

• 每种谐波机座对应的官方推荐 NEMA 机座。上方配套表根据扭矩大小推算；HONPINE 可提供官方的各机座适配表。

• 各型号的输入侧空载起动扭矩（阻力扭矩）及其测量定义。这是检查项目 4 所需的数据，目前未列于产品目录中。请联系 sales@honpine.com 获取实测值。

快速参考

• 计算方法（八个步骤）：接口 → 减速比 → 四级输出扭矩 → 输入侧起动扭矩 → 电机工作点（看曲线，而非保持扭矩）→ 惯量与共振 → 分别计算分辨率和重复定位精度 → 寿命与热量。

• 这种组合常见的原因：谐波传动弥补了步进电机的三项弱点（步距角较大、高速时扭矩骤降、缺少精密传动），并将电机工作点移至低速高扭矩的理想区间。从商业角度看，这是高精度、低成本且无需调试的最佳组合。

• 最大风险：无声故障（丢步不报错，加上跳齿造成永久损伤）→ 选择以下一项，切勿忽略：采用闭环步进电机，或设置 ≥1.5–2 的安全系数。

• 应用场景：桌面及教育机器人关节、精密转台和第四轴、光学及望远镜转台、晶圆传送与对准、AOI 转台、天线和雷达跟踪、医疗定位轴（非接触式）、光纤激光器对准。其共同特点是低转速、高精度、零背隙、对成本敏感且动态要求较低。

• 了解更多或索取官方 NEMA 适配表：Website: www.honpine.com | E-mail: sales@honpine.com
