RV减速机详解：工作原理、优势、应用与选型指南

随着工业机器人、类人机器人、CNC机床和精密自动化不断发展，RV减速机已成为现代运动控制系统中最关键的组件之一。它直接影响机器人的定位精度、负载能力、刚性、使用寿命以及整体可靠性。

对于工程师、设备制造商和机器人开发者来说，在选择合适的传动方案时，了解RV减速机的工作原理以及它与其他精密减速机的区别至关重要。

本指南将介绍RV减速机的工作原理、结构、优势、应用以及选型考虑因素，同时澄清一些常见误解。

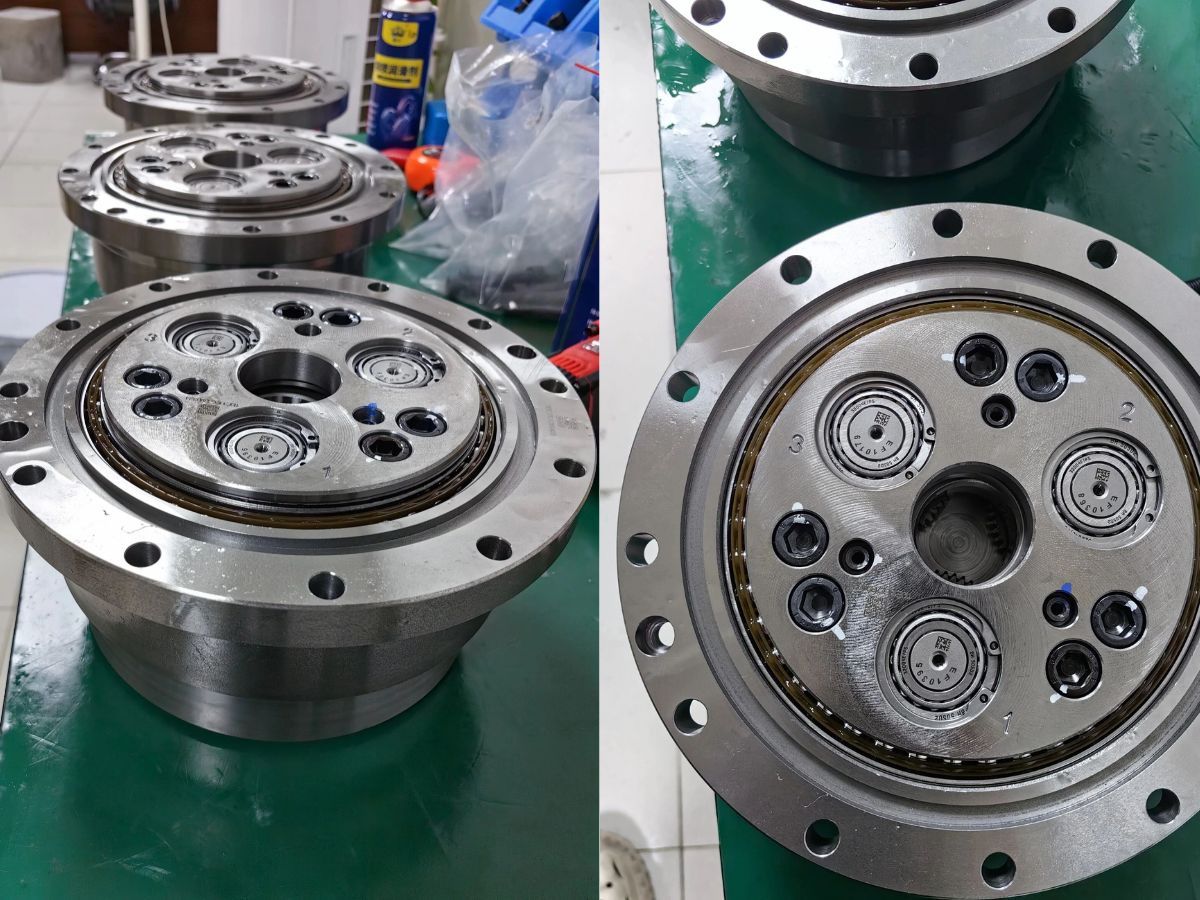

什么是RV减速机？

RV减速机（Rotary Vector Reducer）是一种高精度摆线减速箱，它将行星齿轮级与摆线针轮级结合起来，以实现高减速比、出色的刚性和优异的定位精度。

与普通工业齿轮箱不同，RV减速机专为以下应用而设计：

• 高扭矩传动

• 高扭转刚性

• 低回程间隙

• 高定位精度

• 长使用寿命

• 重载连续运行

如今，RV减速机广泛应用于工业机器人、机器人定位器、CNC回转工作台、机床、自动化生产线和重载智能设备中。

RV减速机如何工作？

RV减速机采用两级减速机构。

第一级：行星齿轮减速

伺服电机驱动输入轴，输入轴带动太阳轮旋转。行星齿轮在提高扭矩的同时降低电机转速，并同时驱动偏心轴。

第二级：摆线针轮减速

偏心轴使摆线盘在固定销针圈内作偏心运动。

由于摆线盘比针齿圈少一个齿，每转一周都会产生微小的相对位移，从而形成极高的减速比和极高的传动精度。

最后，输出销将运动传递至输出法兰，以最小回程间隙输出高扭矩。

行星齿轮与摆线传动的这种组合，使RV减速机能够同时实现高精度和卓越的负载能力。

为什么RV减速机如此精准？

多项结构优势共同造就了RV减速机卓越的精度。

大面积多齿啮合

与只有少数齿共同承载载荷的传统齿轮箱不同，RV减速机可将力同时分布到多个摆线齿上。

这种设计大幅降低接触应力，同时提高刚性和耐久性。

极低回程间隙

高品质RV减速机的回程间隙通常低于1 arc-minute，而高端产品可达到0.5 arc-minute（30 arc-seconds）。

低回程间隙使机器人能够反复回到同一位置，并保持出色的重复定位精度。

高扭转刚性

摆线机构具有优异的抗变形能力，即使在重载下也能保持稳定，因此RV减速机特别适合承载较大负载的工业机器人关节。

RV减速机 vs 谐波减速机

许多工程师会问，究竟应该选择RV减速机还是谐波减速机。

答案取决于应用场景。

RV减速机 最适合：

• 机器人底座关节

• 肩部关节

• 腰部关节

• 重载工业机器人

• 回转定位工作台

• CNC设备

优势：

• 高刚性

• 高承载能力

• 出色的抗冲击性能

• 使用寿命长

• 可在持续重载下保持稳定性能

谐波减速机 最适合：

• 机器人腕部关节

• 肘部关节

• 类人机器人手臂

• 医疗机器人

• 半导体设备

• 精密自动化

优势：

• 结构紧凑

• 轻量化设计

• 极低回程间隙

• 高定位精度

在大多数六轴工业机器人中，RV减速机通常用于第1至3轴或第1至4轴，而谐波减速机则用于腕部关节，因为这些部位对紧凑性和精度的要求高于最大承载能力。

常见误解：RV减速机 vs 蜗轮蜗杆减速机

最常见的误解之一，就是将RV减速机与蜗轮蜗杆减速机混为一谈。

它们是完全不同的传动技术。

RV减速机

行星齿轮 + 摆线针轮结构

高精度

低回程间隙

高刚性

专为机器人和精密机械设计

蜗轮蜗杆减速机

蜗杆与蜗轮传动

结构简单

制造成本更低

可提供自锁功能

通常用于输送机、起重设备和通用机械

尽管二者都属于减速箱，但它们的用途完全不同，不应视为可互换产品。

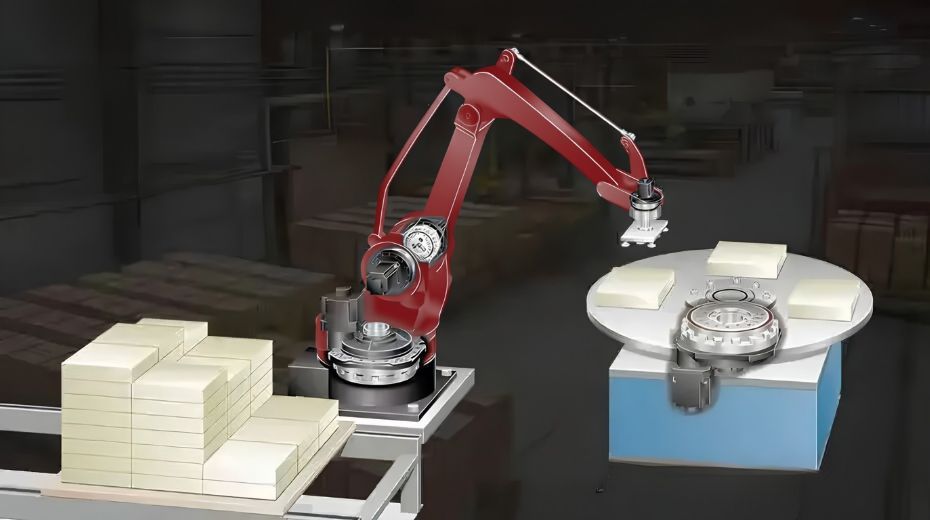

RV减速机的主要应用

凭借高刚性和优异的扭矩承载能力，RV减速机广泛应用于：

• 工业机器人

• 机器人焊接系统

• 码垛机器人

• CNC回转工作台

• 机床

• 自动化生产线

• 激光加工设备

• 航空航天制造

• 精密定位系统

• 重载智能设备

随着机器人负载不断增加，RV减速机在动态载荷条件下保持定位精度方面的重要性也日益提升。

如何选择合适的RV减速机？

选择正确的RV减速机，不只是比较减速比这么简单。

工程师应评估：

额定扭矩

确保减速机能够在足够安全裕量下持续承受所需的工作扭矩。

峰值扭矩

涉及加速、减速或冲击载荷的应用，需要足够的过载能力。

减速比

不同的机器人关节需要不同的速度和扭矩特性。

回程间隙

精密装配和CNC应用对回程间隙的要求比一般自动化更低。

扭转刚性

更高的刚性可提高机器人轨迹精度并减少振动。

使用寿命

大多数工业RV减速机在额定工况下的设计寿命为6,000–10,000小时，具体取决于负载、润滑和工作环境。

安装配置

需考虑轴型、法兰尺寸、空心轴或实心轴设计，以及与伺服电机的兼容性。

RV减速机的国产发展

多年来，全球高端RV减速机市场一直由日本制造商主导。

如今，随着精密加工、热处理、齿轮制造、轴承技术和质量控制的持续提升，中国制造商已显著提高了产品性能。

现代国产RV减速机现已具备：

• 更高的定位精度

• 更好的制造一致性

• 更短的交期

• 更具竞争力的成本

• 可靠的批量生产能力

这些进步为机器人制造商提供了更大的供应链灵活性，同时也支持了智能制造的快速增长。

结论

RV减速机仍然是现代机器人和工业自动化中最重要的精密传动部件之一。

它将行星齿轮与摆线针轮技术独特结合，带来卓越的刚性、高扭矩能力、低回程间隙和长使用寿命，因此成为重载机器人关节和精密运动系统的首选方案。

无论您是在开发工业机器人、CNC机床、自动化生产线还是智能设备，都应根据扭矩、刚性、精度和应用需求选择合适的RV减速机，这对于实现可靠的长期性能至关重要。

随着精密制造技术的持续进步，RV减速机将在下一代机器人、智能自动化和先进制造系统中发挥越来越重要的作用。
