RV减速机：工业机器人精密性的核心技术

RV减速机的工作原理与特点

该RV减速机是在传统摆线行星传动的基础上发展而来的。其减速结构由一级行星减速器和二级摆线针轮减速器组成。它至少采用两个偏心轴来连接二级减速机构。壳体和摆线针轮通过实心铸件和钢制部件进行匹配与驱动，从而形成封闭式差动齿轮传动系统。RV减速机不仅克服了一般摆线针轮传动的缺点，还具有一系列优点，如高精度（背隙小于 1 弧分）、高刚性、高耐久性、高输出密度（高扭矩且紧凑）、减速比范围宽以及低振动。

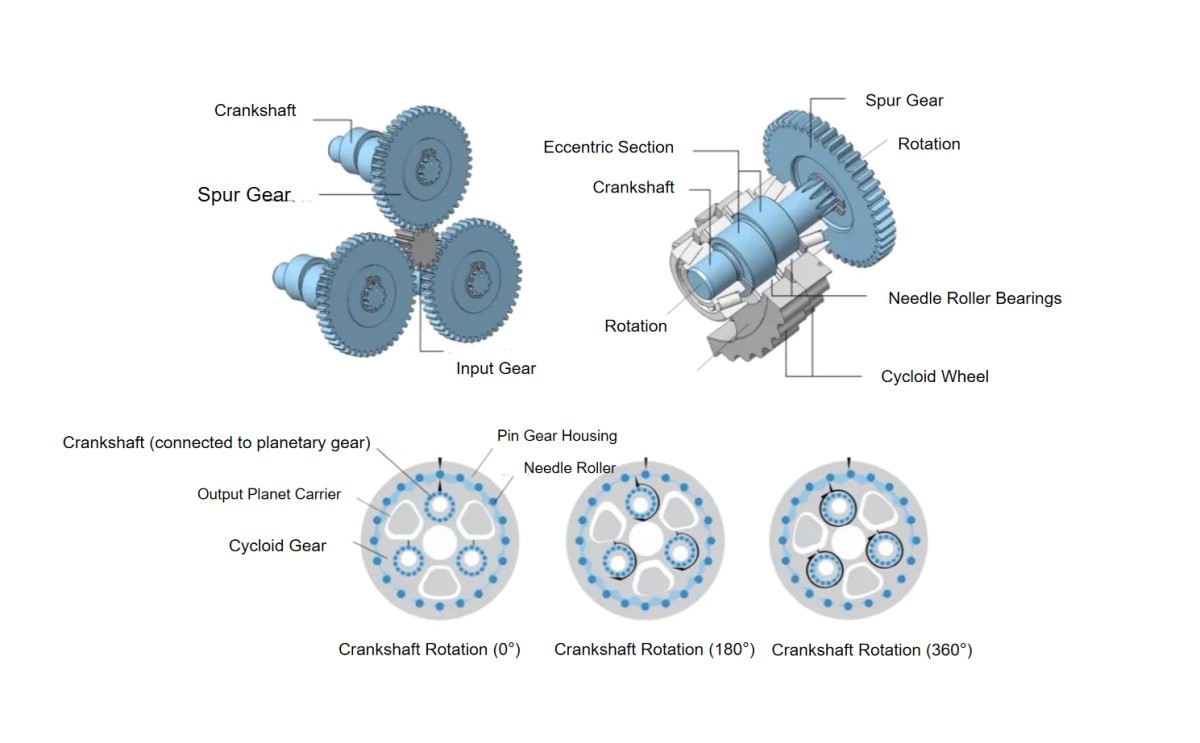

RV减速机的运动传递过程如下：伺服电机的旋转通过输入齿轮传递至行星齿轮，并根据输入齿轮与行星齿轮之间的齿比相应降速（一级减速）。曲轴与行星齿轮直接连接，并以相同转速旋转。两个摆线轮安装在曲轴的偏心段与滚针轴承之间。当曲轴旋转时，安装在偏心段上的摆线轮也围绕输入轴作偏心运动。另一方面，滚针（比摆线轮齿数多一个）均匀分布在针齿壳体内部。当曲轴完成一周旋转时，摆线轮在与滚针接触的同时进行偏心运动。此时，输出行星架沿与曲轴旋转方向相反的方向转过一个齿。这一旋转输出至第二减速单元的轴上（二级减速）。总减速比为一级和二级减速比的乘积。

RV减速机是工业机器人的核心部件

RV和谐波减速机是工业机器人等高端装备制造行业的核心部件。作为全球工业竞争的焦点以及中国工业升级的驱动力，工业机器人的快速发展为RV减速机行业提供了广阔的市场空间和重要的发展动力。作为工业机器人的核心部件，RV减速机一方面受益于工业机器人需求的持续增长，从而获得持续的发展动能。另一方面，工业机器人的工作寿命通常为 8–10 年。在此期间，减速器作为传动和承载部件，不可避免地会产生磨损。其使用寿命通常约为两年。售后更换需求也是关键需求驱动因素之一。因此，当前工业机器人的维护需要更换大量减速器，这也构成了RV减速机的市场空间。

鸿磐 RV减速机的分类

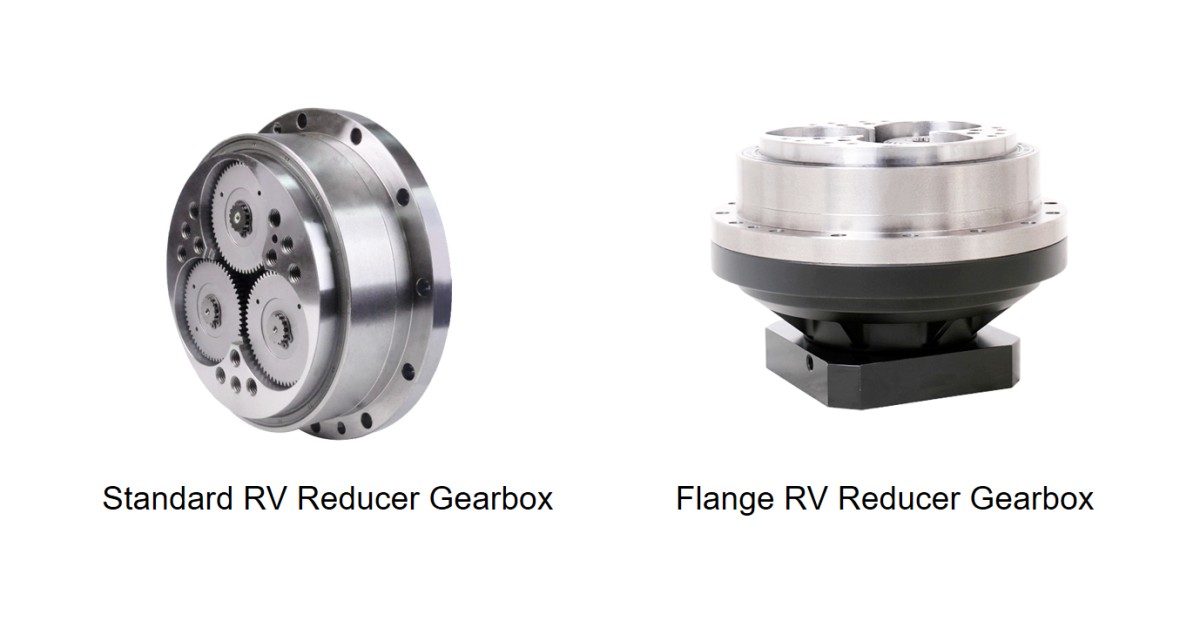

鸿磐 RV减速机分为标准型RV减速机和法兰一体式RV减速机。标准型RV减速机是一种为精密机械设计的减速装置。它是由摆线针轮和行星齿轮组成的二级封闭式差动齿轮传动结构。它为开放式结构，使用时需要进行法兰密封并填充专用RV润滑脂。在工业机器人领域，对于末端负载低于 20 kg 的机械臂，RV减速机主要用于基座至大负载关节（通常为第 1 至第 4 关节）。对于末端负载超过 20 kg 的机械臂，其对应的六个关节自由度全部采用RV减速机。RV减速机是保证机械臂定位精度的核心传动部件。

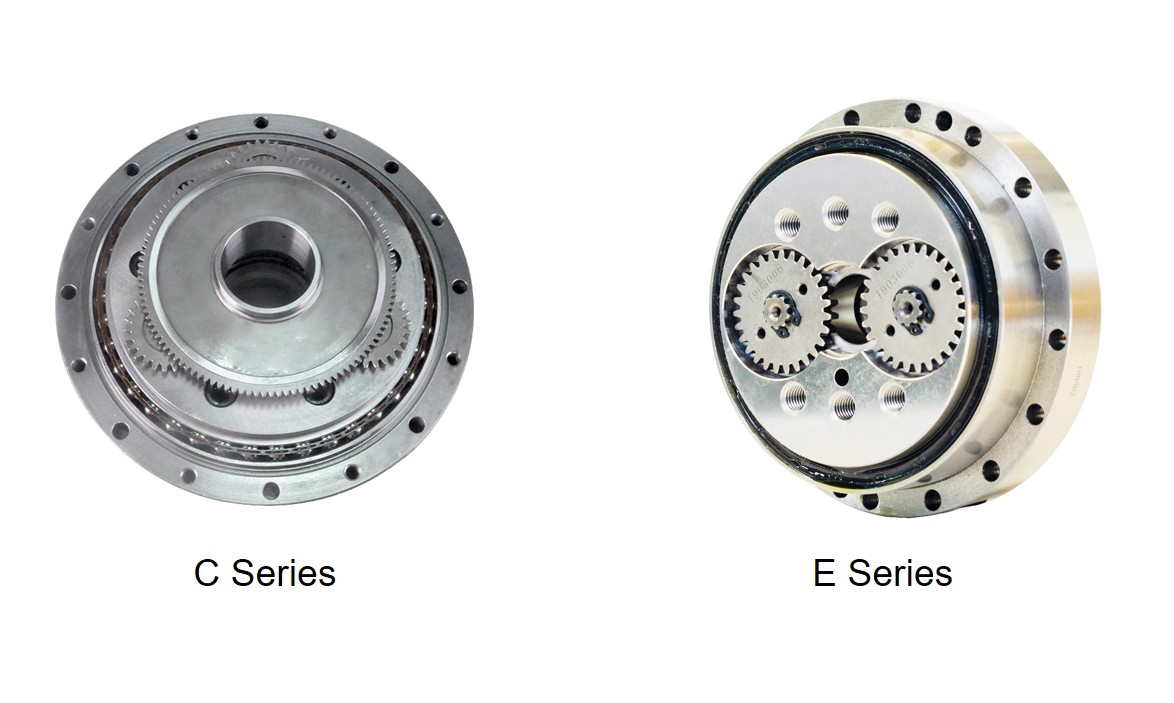

标准型RV减速机根据其设计可分为实心结构的标准E系列和中空结构的标准C系列。

使用简要说明：标准E系列和标准C系列均为无法兰密封的开放式结构。客户购买后需自行进行法兰密封并注入专用RV润滑脂。出厂的实心输入轴必须根据客户电机输入轴规格重新钻孔和开槽（我司可根据客户提供的输入轴图纸进行加工）。

法兰一体式RV减速机是在标准型RV减速机基础上定制的型号，并预装了法兰密封。根据标准型RV减速机的分类，它同样可分为实心结构的法兰一体式E系列和中空结构的法兰一体式C系列。

RV减速机的发展与未来

RV减速机作为机器人和CNC机床等高端装备的关键部件，在工业自动化与智能化中不可或缺。它们对于制造业的转型升级具有重大意义。它们有助于推动制造业智能化转型，深化工业化与信息化融合，提高工业自动化水平，并推动工业机器人的快速发展。

为什么选择鸿磐 RV减速机？

工业机器人RV减速机的关键技术指标主要包括扭转刚度、起动扭矩、传动精度、空程、背隙、传动误差、传动效率和噪音。RV减速机的设计、研发和制造需要对材料、部件结构和齿形进行反复测试与调整。RV减速机的精度要求意味着其生产涉及很高的技术复杂性。主要技术挑战包括：

• 二级减速设计中，第一级的微小误差会在输出端被放大，从而影响产品精度。

• 需要确保大扭矩传递、承受过载冲击并满足预期使用寿命，因此形成了过约束设计。这对加工精度提出了极高要求，并增加了生产难度。

• 在批量生产中实现稳定、可靠且一致的性能尤具挑战。

鸿磐在研发设计、质量控制、产品测试和装配验证方面投入巨大。制造过程对材料、生产设备和工艺精度都有严格要求。
