谐波减速器和RV减速器上的法兰为何不仅仅是机械安装部件？

在选择精密减速机（如谐波减速机和RV减速机）时，重要的是考虑是否需要法兰，以及法兰在整体机械设计中发挥什么作用。

法兰主要用于连接、定位、支撑载荷、传递载荷并确保安装精度。它远不只是一个用于安装的机械部件，还会直接影响减速机与电机、机器人关节或其他设备之间接口的装配精度和运行稳定性。

要了解减速机法兰的功能，首先需要考察法兰作为机械部件所依据的基本工程原理，然后再探讨它在精密传动系统中发挥的具体作用。

大家好，我是 HONPINE 技术总监 Theodore Li。

什么是减速机上的法兰？

在工程领域，法兰连接并非单一部件，而是一个集成系统。法兰提供螺栓孔和密封面，螺栓产生夹紧力，垫片在受压时发生变形，从而填充密封面上的微小间隙。

密封并非仅依靠法兰材料形成物理屏障，而是依靠由螺栓、垫片和法兰共同构成的力封闭系统。

如果预紧力不足，垫片就无法充分压缩。如果预紧力过大或分布不均，法兰可能发生塑性变形或翘曲。因此，法兰连接的性能取决于整个装配体，而不仅仅是法兰本身。

法兰的一项关键优势是可拆卸性。与焊接接头或过盈配合不同，法兰连接可以反复装配和拆卸，而不会破坏连接接口。因此，法兰成为管路系统、压力容器和旋转机械中应用最广泛的连接方式之一。

与许多其他机械部件相比，法兰的标准化程度也很高。例如，钢制管法兰采用两种主要的公称压力标记体系：PN 和 Class。密封面形式包括平面、突面、凹凸面、榫槽面和环连接面。

每种分类都对应特定的尺寸要求、材料和压力—温度等级。螺栓中心圆直径、密封面粗糙度和螺栓啮合深度等细节，不能仅凭安装时的目测来确定。

为什么减速机法兰比普通管路系统中的法兰承担更大的工程责任？

减速机包含由齿轮和轴承组成的精密运动传动系统。法兰可能位于减速机与电机连接的输入接口、与被驱动机械连接的输出接口，或箱体分体接口处。

Hengchi Transmission 将减速机法兰的功能概括为连接、密封和支撑载荷。这是合理的出发点，但在精密传动系统中，每项功能还会带来额外影响：精度。

在管路系统中，法兰错位主要影响密封性能。而在减速机中，法兰接口错位还可能影响齿轮啮合状态和轴承载荷分布。

1 连接：关键不只是连接部件，更在于保持对中

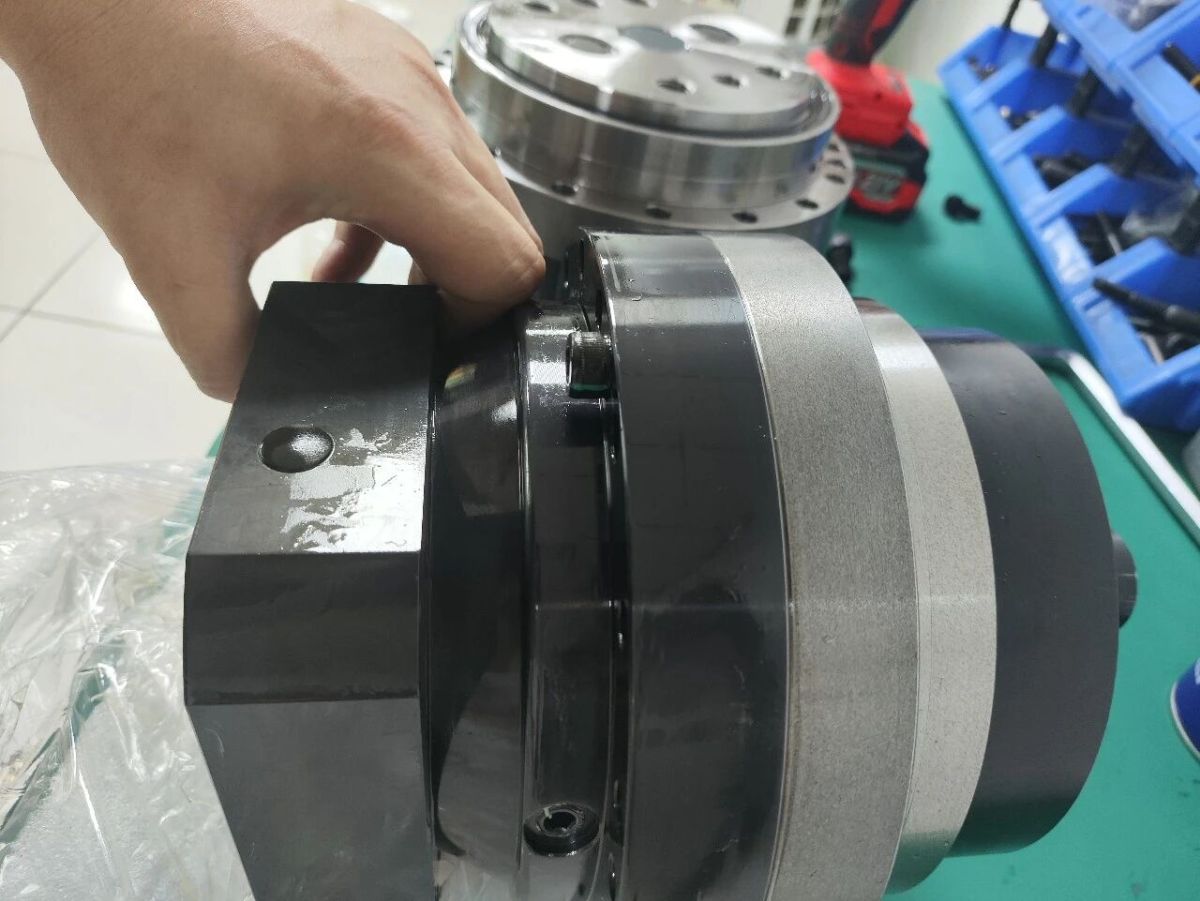

输入法兰将电机壳体固定到减速机输入侧壳体上，输出法兰则将减速机壳体固定到设备机架上。

法兰本身不会直接连接两根旋转轴。轴之间通过联轴器、花键或空心轴等部件传递扭矩。不过，法兰的定位止口或凸肩决定了连接轴能否保持足够精确的同轴度。

Flender 的齿轮箱文档强调，轴、轴承和联轴器的使用寿命在很大程度上取决于轴的对中精度。因此，尽可能减小对中偏差至关重要。连接轴之间过大的角向或轴向偏差可能导致过早磨损和部件损坏。

减速机法兰上的定位凸肩有助于将这些偏差限制在允许范围内。

例如，SEW-EURODRIVE 的安装规范引用了 DIN 42948 中关于法兰定位凸肩公差的规定。对于定位凸肩直径 (b_1 leq 230) mm，规定公差为 ISO j6；对于 (b_1 > 230) mm，则采用 ISO h6。

这些公差等级并非可有可无的建议，而是确保定位接口在数十微米尺度上有效发挥作用的重要要求。

安装面的接触质量也是一个经常被忽视的因素。

如果减速机安装法兰未能与设备安装面良好贴合，或者螺栓紧固顺序错误、扭矩不均，箱体在装配过程中就可能发生微小但可能影响显著的弹性变形。

设备静止时，这种变形可能难以察觉，但它会改变轴承孔的对中状态以及齿轮轴轴线的平行度。

工程分析表明，安装引起的变形有时对齿轮啮合精度造成的负面影响，可能大于减速机原有的制造公差。

换言之，即使法兰制造精度很高，如果安装过程控制不当，其精度优势也可能大打折扣。

2 载荷支撑：关键不只是承受作用力，更在于引导载荷路径

在法兰安装式减速机中，输出轴可能向外伸出，且在靠近被驱动部件处没有直接支撑。皮带轮、链轮或齿轮产生的径向力，会在输出轴及其轴承上形成悬臂弯矩。

SEW 技术文档指出，这类悬臂载荷会使轴和轴承承受额外应力。如果超过允许限值，轴承可能提前失效。严重时，轴甚至可能因弯曲疲劳而失效。

法兰的作用不是代替轴承承受弯矩，而是将减速机壳体牢固固定到设备机架上，并帮助将反作用扭矩和外部载荷传递到支撑结构，同时控制壳体变形。

要实现这一功能，需要足够的刚度，而不仅仅是足够的强度。

Flender 文档指出，即使齿轮箱静止时无法检测到位移，刚度不足的基础也可能导致齿轮箱部件在运行过程中发生径向和轴向位移。

Siemens SIMOGEAR 操作说明书还明确了一项重要限制：不得将用户安装的部件所产生的额外外力施加到减速机上，也不得将减速机或减速电机用作其他部件的承载支撑。

这项限制背后的工程原理很明确：减速机法兰和壳体的设计用途，是承受传动反作用扭矩以及预定安装方式所产生的载荷；它们并非自然就适合支撑额外组件的重量或惯性载荷。

将减速机用作结构支撑，会使力和弯矩进入一条可能未经设计或验证的载荷路径。由此产生的壳体变形可能损害内部齿轮的啮合状态。

还需要区分法兰本身的结构应力与法兰接口处的接触应力。这是两种不同的物理量。

在有限元分析中，法兰过渡圆角附近的结构应力可能达到数百兆帕。相比之下，在标准预紧条件下，垫片接触应力通常处于数十兆帕的范围。

例如，GORE 垫片安装指南引用了 17 MPa (2,500 psi) 的垫片应力设计参考值，并建议最小值 (Q_{min} L_{0.1}) 为 21 MPa (3,045 psi)。

将峰值结构应力与接触压力混为一谈，可能会在解读预紧法兰接口处的实际接触应力时造成数量级误差。使用工程数据时，必须明确区分这些量。

3 密封：关键不只是防止泄漏，更在于维持润滑边界的完整性

减速机内含有润滑油，在正常运行条件下，这些润滑油必须保持在壳体内部。

输入和输出接口的密封必须同时实现两个目标：防止润滑油向外泄漏，并防止外部污染物、水分和腐蚀性物质进入壳体。

润滑油泄漏不只是维护问题。随着油位下降，齿轮和轴承可能无法获得足够润滑，从而加速磨损。

外部污染同样可能造成严重损害。灰尘和其他颗粒进入齿轮啮合区或轴承滚道，相当于将磨料引入精密传动系统。

因此，减速机法兰的密封方案通常不只是使用简单的垫片。

SEW 针对某些适配器和法兰接口的安装说明规定，应使用 Loctite 574 或 Loctite 5188 等厌氧型法兰密封剂。说明还规定，密封剂只应涂在一个配合面上，并连续涂布，不得留有间断。

Loctite 574 专为紧密配合的刚性金属法兰连接设计，可填充最大 0.25 mm 的间隙，并在隔绝空气的条件下固化，装配后可耐受低压环境。

SEW 还规定了某些法兰螺栓的紧固扭矩：

M6：12 Nm

M8：28 Nm

M10：56 Nm

M12：96 Nm

M16：235 Nm

规定的扭矩公差为 ±15%。

这些数值说明，法兰密封是由多种因素共同决定的系统级结果，包括表面清洁度、密封剂是否连续涂布，以及螺栓预紧力是否均匀。

其中任何一项出现偏差，都可能导致密封接口在工作温度和振动条件下失效。

4 一个常被忽视的因素：安装方向如何改变法兰的机械作用

底脚安装和法兰安装在机械受力方面并不等同。

采用底脚安装时，减速机的重量由底座支撑。根据具体应用，输出轴可能主要传递扭矩，同时承受相对有限的径向载荷。

采用法兰安装时，减速机可能通过安装接口悬挂，输出轴因而暴露于悬臂载荷之下。此时，轴承必须在额定限值内承受由此产生的作用力和弯矩。

因此，输出轴和轴承的允许径向载荷及弯矩可能因安装方式不同而有显著差异。

所以，法兰的作用不只是提供安装接口。所选安装配置决定载荷如何进入减速机，以及载荷如何通过壳体和轴承系统传递。

这反过来也会影响评估轴承使用寿命时采用的输入参数。

结论

减速机法兰的工程意义体现在其三个关键接口上的作用：对中接口、载荷传递接口和密封接口。

在对中接口处，DIN 42948 等标准规定的定位凸肩公差，有助于保持齿轮精确啮合所需的几何条件。

在载荷传递接口处，结构刚度和螺栓预紧力有助于将反作用扭矩和外部载荷传递到支撑机架。同时，Siemens 操作说明书中的相关限制也界定了可接受外部载荷的范围。

在密封接口处，厌氧型法兰密封剂可填充微小间隙，并帮助维持内部润滑剂与外部环境之间的边界。

如果上述任何接口性能下降——无论是定位凸肩磨损、安装面接触不良、螺栓预紧力损失，还是密封剂涂布不连续——最终故障通常都不是从法兰本身断裂开始的。

相反，后果可能沿传动系统逐步扩散，表现为齿轮点蚀、轴承剥落或定位精度逐渐漂移。

理解这一关系，可以看出机械工程中的一个常见原理：基础连接部件不一定决定系统的最高性能，却可能在不易察觉的情况下决定系统的实际性能极限。

对于谐波减速机和RV减速机等精密传动系统，评估法兰时不应只将其视为安装部件，而应将其视为系统对中、结构完整性和长期运行可靠性的重要组成部分。
