为什么谐波减速器适用于数控机床转台？

机床行业评估传动部件的标准很直接：成品是否符合规格要求？

凭借零背隙、高刚性和齐全的尺寸规格，HONPINE 谐波减速器可为机床转台提供可靠的传动解决方案，尤其适用于 CNC 机床的第四轴和第五轴转台。

与机器人关节不同，机床转台通常以相对较低的速度运行，但对定位精度的要求极高。转台还可能承载重载，同时承受持续变化的切削力。传动中的任何背隙都可能直接转化为工件加工误差。

HONPINE 提供外径范围为 13 mm 至 246 mm 的谐波减速器，可满足从紧凑型精密转台到大型加工中心的应用需求。

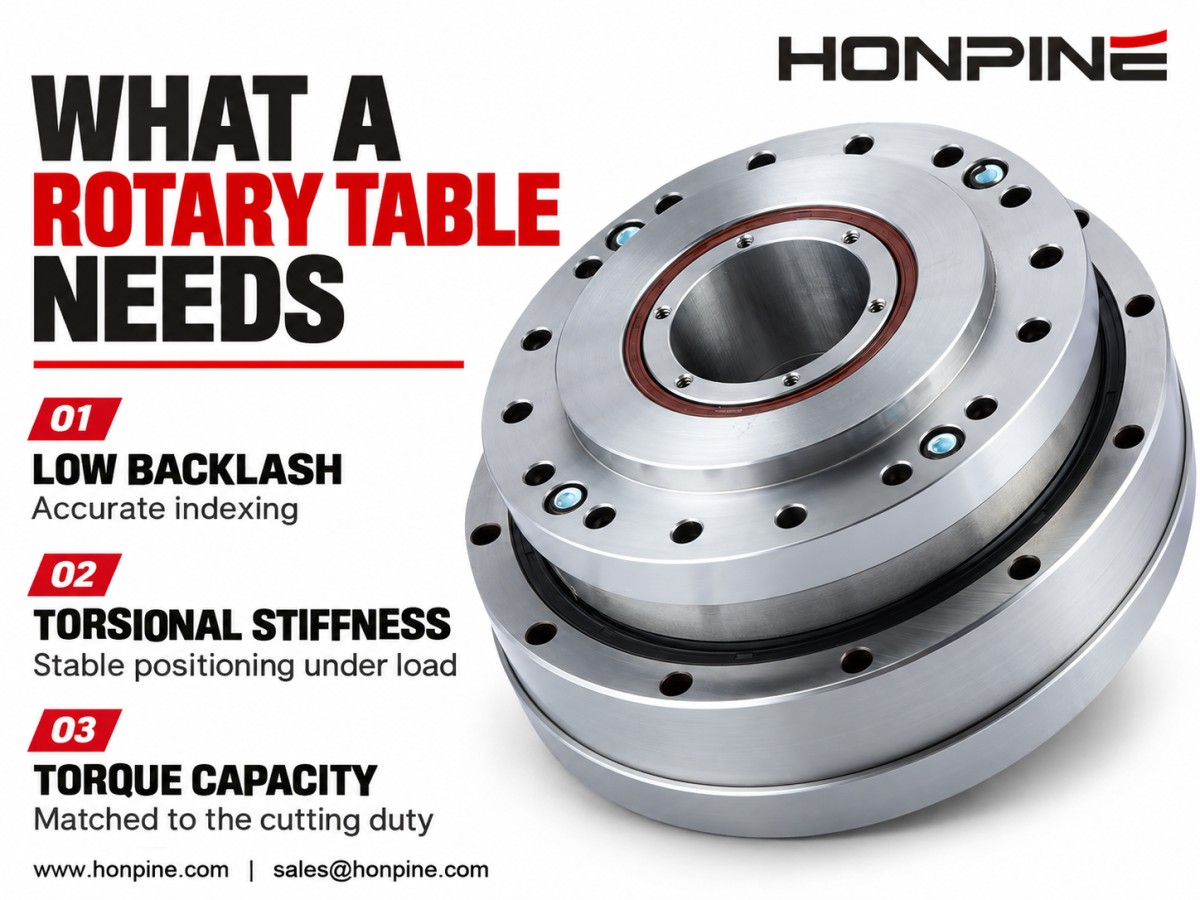

转台传动部件的三项核心要求

零背隙

分度精度在很大程度上取决于传动系统中的背隙。

谐波传动可实现多齿同时啮合，从而将背隙控制在极低水平。标准型号的背隙可低至约 15 角秒。对于转台应用，这意味着指令运动与实际旋转之间的空程极小。

高扭转刚度

重载切削时，切削刀具产生的作用力会经由工件传递至转台，造成扭转变形。

刚度不足可能导致加工过程中工件位置发生微小变化，影响表面质量和尺寸精度。因此，转台用谐波减速器通常需要搭配高刚**叉滚子轴承，以确保整体组件具备足够的刚性。

承载能力

转台的负载取决于工件和夹具的重量以及切削条件。所需扭矩能力可从几十牛米到 1,000 N·m 以上不等。

因此，供应商必须提供足够齐全的减速器尺寸和扭矩规格，以满足不同机床的需求。

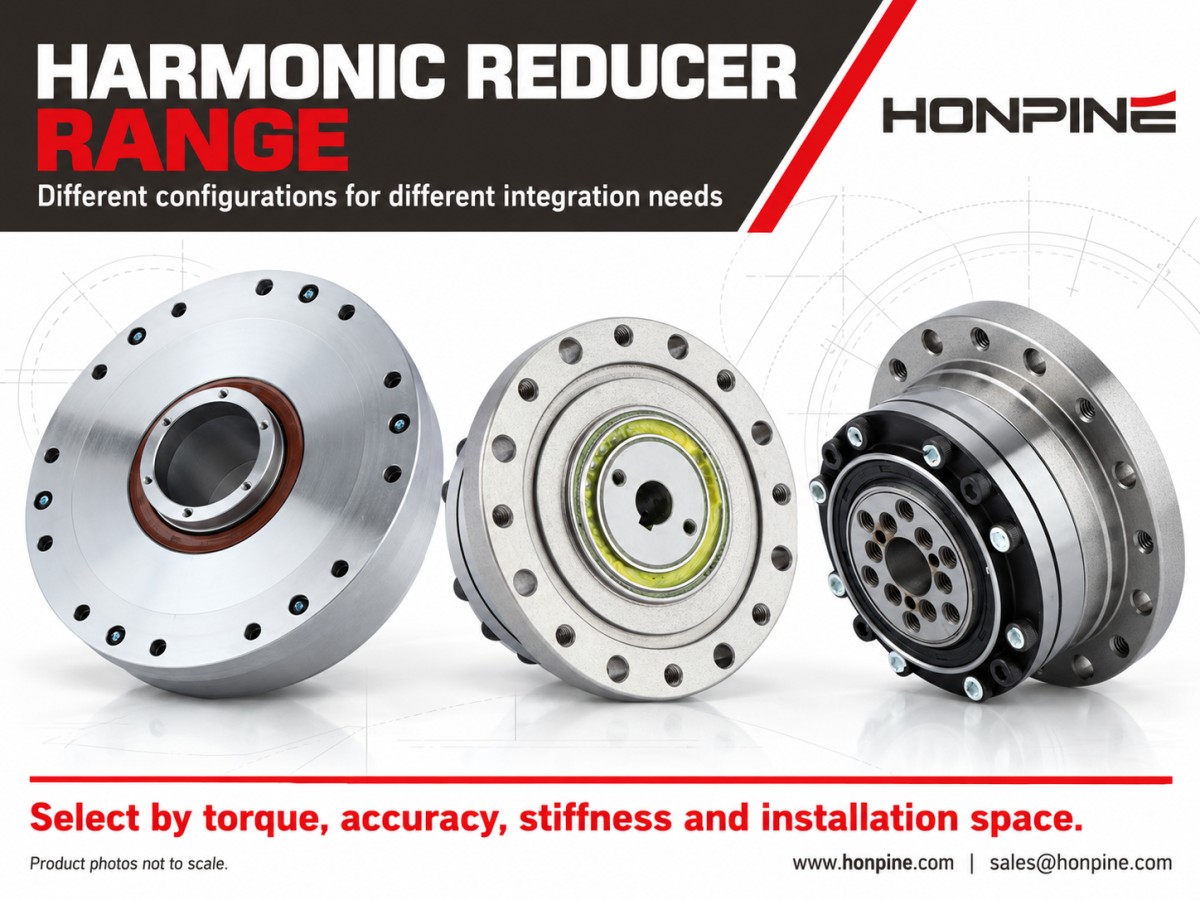

适用于机床的谐波减速器选型

机床应用需要各种尺寸规格的谐波减速器。

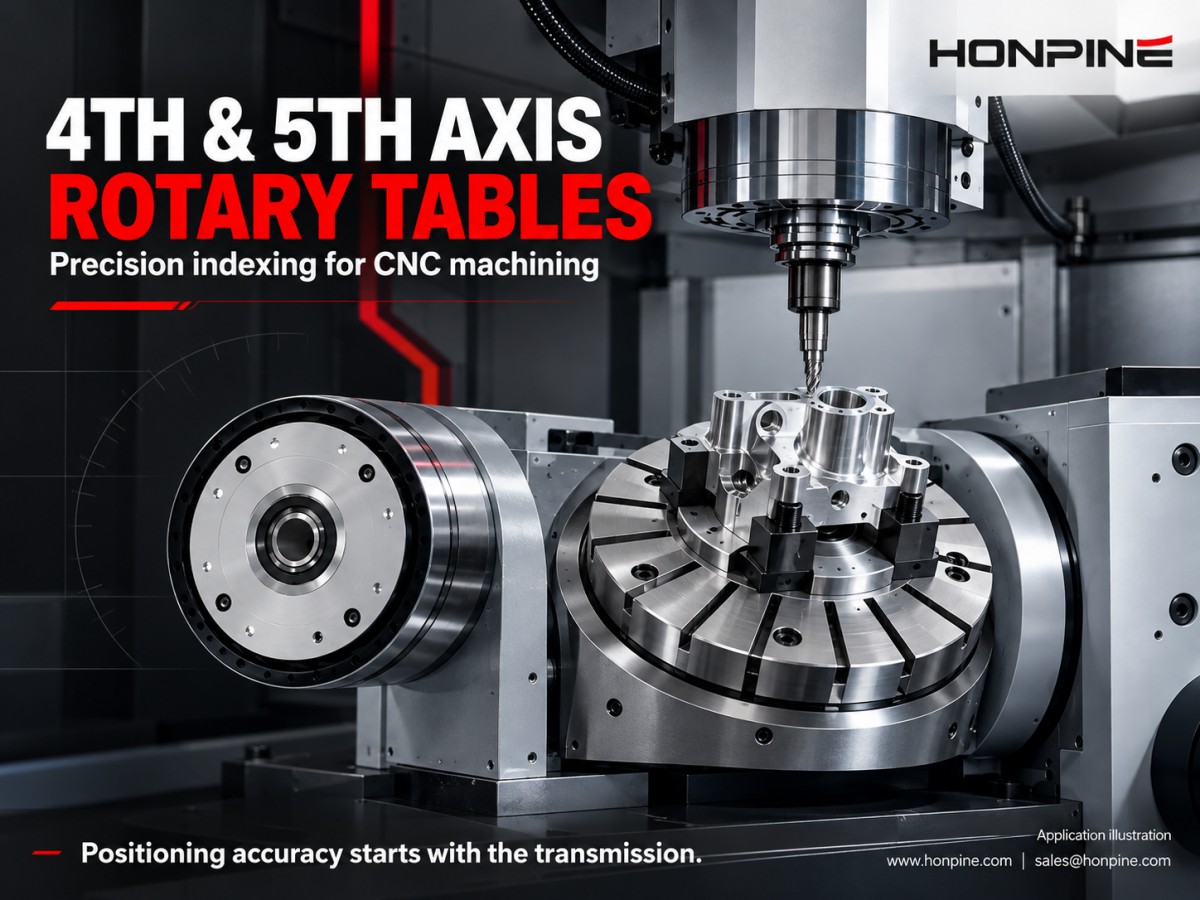

第四轴和第五轴转台广泛应用于中大型加工中心，不同机床需要不同尺寸和配置的减速器。

HONPINE 谐波减速器的外径范围为 13 mm 至 246 mm，适用于从小型精密转台到大型加工中心组件的各种应用。

HONPINE 谐波减速器为何适用于严苛的加工应用？

高扭矩应用与重载切削

对于严苛的切削条件，HONPINE 高扭矩谐波减速器系列的扭矩能力显著高于标准型号。

这些减速器搭配高刚**叉滚子轴承，适用于加工精密模具、新能源设备零部件和医疗器械时使用的分度驱动装置。

紧凑型雕铣机

小型雕铣机（包括牙科铣削机）通常需要较小尺寸的减速器。

HONPINE 微型谐波减速器结构紧凑、精度高且性能稳定，应用于这一专业市场。

刀库与倾斜机构

刀库和倾斜机构同样需要快速、精准的位置控制。

在刀库应用中，谐波减速器可支持快速、精准的换刀，提高加工效率和刀具定位精度。

在大型龙门加工中心中，杯形谐波减速器可为转台和主轴头倾斜机构提供稳定的扭矩输出和高刚性。

水刀切割与木工设备

用于石材切割和钢板下料的水刀设备，以及木工雕铣设备，都是谐波减速器的其他应用领域。

单台设备可能会使用多个谐波减速器，通常采用帽形结构。

在这些应用中，传动部件的价值最终取决于一个问题：机器能否持续稳定地生产出符合规格要求的零件？

精度和使用寿命如何保障加工性能的稳定性？

机床的设计使用年限较长。因此，客户期望转台在全新状态下能够实现精准定位，并在长期运行过程中保持这一精度。

HONPINE 谐波减速器的定位精度为 ±15 角秒，设计使用寿命为 10,000 至 15,000 小时。

与传统双圆弧齿形相比，HONPINE 的 δ 齿形技术具备以下优势：

- 承载能力提高 15%–30%。

- 温升降低 8–10°C。

- 齿轮疲劳点蚀影响的接触面积减少 30% 以上。

- 测试期间连续运行超过 15,000 小时。

更好的温度控制对机床应用尤为重要。温度变化会引起热变形，即使机械定位看似稳定，也可能损害加工精度。

谐波传动较低的启动扭矩也有利于精密加工。在低速、微量进给运动过程中，运动更加平稳、可控，有助于保持稳定的表面质量。

为何为机床转台选择 HONPINE 谐波减速器？

机床转台对传动部件提出了严苛要求。定位误差会直接影响加工结果，而长期运行则能检验传动系统保持性能的能力。

HONPINE 产品适用于这些应用，其优势包括齐全的尺寸规格、高扭矩产品系列、可搭配高刚**叉滚子轴承，以及 10,000 至 15,000 小时的设计使用寿命。

虽然这些性能并非专为机床应用开发，但它们体现了设计精良的传动产品能够满足多个行业的严苛要求。
