为什么伺服电机与减速机是理想组合？

伺服电机有哪些优势？

伺服电机具有三大优势：响应速度快、定位精度高、可控性出色。然而，传统伺服电机通常在较高转速下才能输出额定功率，电机轴端可直接提供的扭矩有限。

许多交流伺服电机的额定转速约为 1,500–3,000 rpm，部分高速型号则超过 5,000 rpm。在机械功率一定时，转速越高，扭矩越低。例如，1 kW 伺服电机在 3,000 rpm 下运行时，额定扭矩约为 3.2 N·m。

这一扭矩可能不足以直接驱动重达数十千克的机械臂。根据机器人的尺寸和应用场景，腕部关节可能需要数十甚至数百牛顿米的峰值扭矩，而基座关节可能需要数百牛顿米。

伺服电机能否设计成在低速下输出高扭矩？可以——直驱力矩电机正是为此而设计的。不过，要达到所需扭矩，可能需要在电机尺寸、重量、成本和热管理方面做出取舍。这些因素可能使直驱方案难以适用于空间和重量限制严格的机器人关节。

核心挑战在于使电机的运行特性与负载相匹配：伺服电机转速相对较高，而机器人关节通常需要较低转速和较高扭矩。减速机有助于弥合两者之间的差异。

减速机如何提升伺服电机的性能？

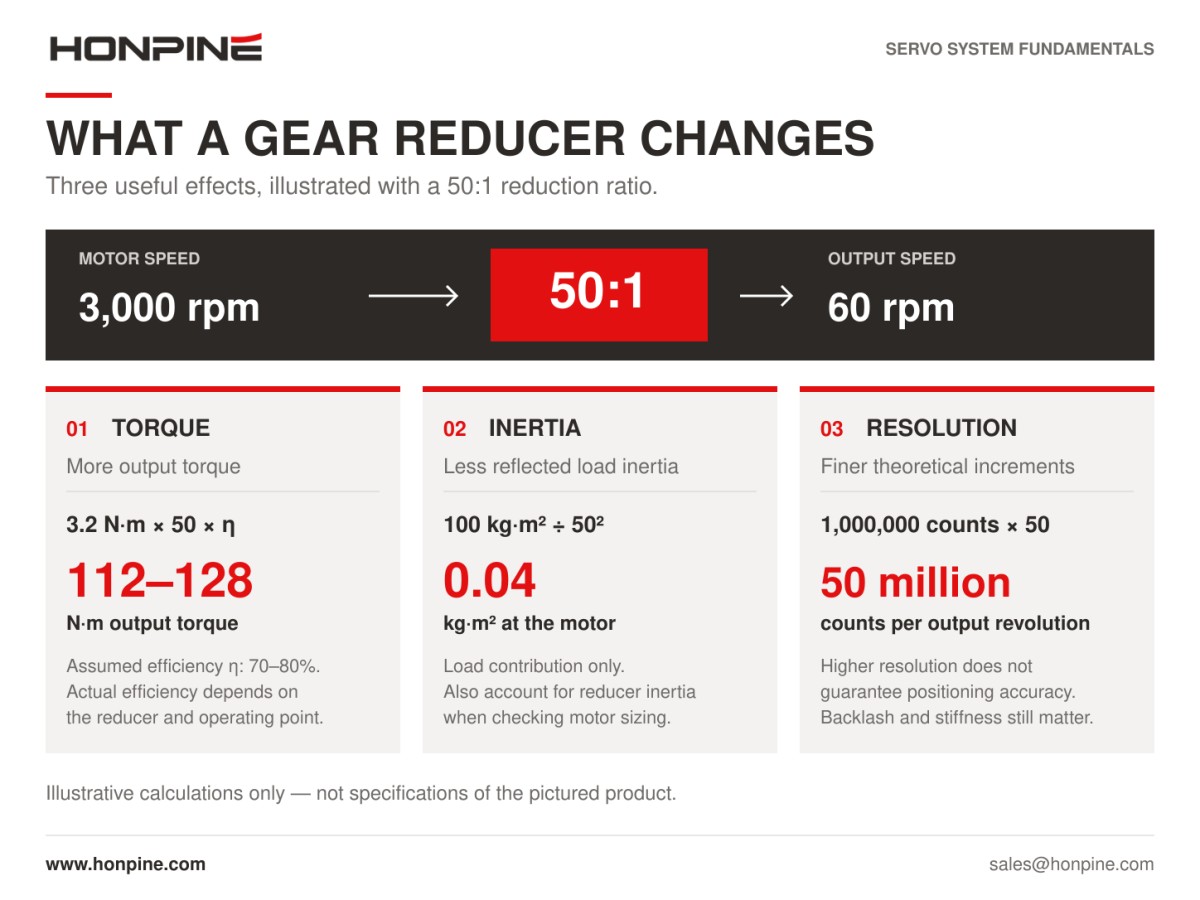

减速机的作用不只是降低转速，还能提高输出扭矩、降低折算到电机端的负载惯量，并提高理论输出位置分辨率。

1. 降低转速，提高输出扭矩

忽略损耗时，机械功率通过减速机后基本保持不变。降低转速会按减速比相应提高可用输出扭矩。实际计算时还必须考虑传动效率：

输出扭矩 = 电机扭矩 × 减速比 × 传动效率

以一台减速比为 50:1 的谐波减速机为例。输入扭矩为 3.2 N·m，假设传动效率为 70–80%，则计算得出的输出扭矩为 3.2 × 50 × 0.70–0.80 = 112–128 N·m。

这说明紧凑型伺服电机通过减速机可以输出大得多的扭矩。实际输出仍须处于减速机的额定扭矩、加速扭矩和峰值扭矩限值以内，并应根据预期运行条件核查效率。

2. 降低折算负载惯量

减速机的另一项重要作用是降低折算到电机轴端的负载惯量。折算负载惯量等于负载惯量除以减速比的平方：

折算负载惯量 = 负载惯量 ÷ 减速比²

例如，某转台的负载惯量为 100 kg·m²。使用 50:1 的减速机后，折算到电机端的负载惯量变为 100 ÷ 50² = 0.04 kg·m²，降低了 2,500 倍。

这是惯量折算的数学示例，并非完整的电机选型计算。还必须考虑减速机惯量、所需加速度、摩擦和运行速度。尽管如此，降低折算负载惯量仍有助于伺服系统更轻松地控制较大负载。

3. 提高理论输出位置分辨率

电机编码器的分辨率是固定的。如果编码器每转提供一百万个计数，直驱时每转输出一百万个计数。

采用 50:1 的减速机后，输出轴每转一圈，电机就转 50 圈。因此，系统每转可提供相当于 5,000 万个编码器计数，使理论输出位置分辨率提高 50 倍。

不过，分辨率不等同于定位精度。背隙、传动误差、弹性变形、编码器精度和控制性能都会影响实际输出位置。

扭矩放大、惯量降低和理论位置分辨率提高，这些优势共同解释了为什么减速机广泛应用于机器人和自动化设备的伺服电机配套中。

伺服电机与减速机如何实现良好配合？

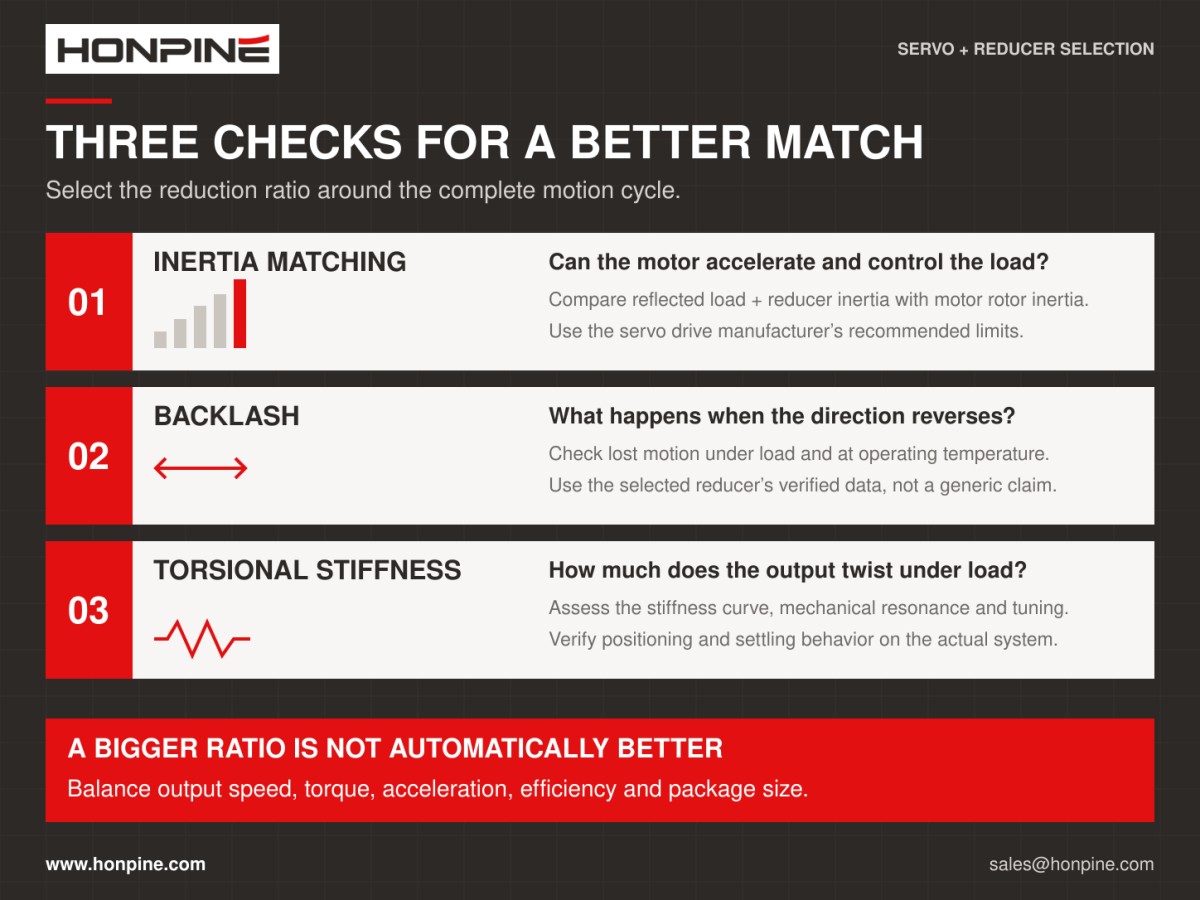

要实现良好的组合，仅将高速电机与低速输出端匹配还不够。惯量匹配、背隙和扭转刚度都会影响整个系统的性能。

惯量匹配：电机能否控制负载？

伺服性能会受到折算到电机轴端的惯量与电机转子惯量之间关系的影响。惯量比过高会使快速加速、减速和稳定过程更加困难，尤其是在传动系统刚度有限时。

惯量比约为 10:1 或更低，常被用作初步选型参考；响应要求更高时，设计人员可能会将目标设定在约 5:1 或更低。这些只是起始参考值，并非普遍适用的限值。可接受的惯量比取决于伺服驱动器、电机、机械结构、运动曲线和调谐情况。

惯量比低并不会必然导致不稳定，也不能保证系统性能最优。必须对整个系统进行评估。

减速比可作为调节因素：提高减速比会快速降低折算负载惯量，而降低减速比则会增加电机所承受的惯量。因此，惯量匹配是选择减速比时的重要考量因素。

背隙：换向时会发生什么？

背隙是传动系统换向时因机械间隙而产生的空行程。背隙过大时，电机转过一个小角度后，输出端才会开始响应。

这种延迟可能导致定位误差、换向冲击和运动不一致。因此，精密应用通常需要背隙或失动量极小的减速机。

根据型号和测量方法，精密谐波减速机和RV减速机的规格可达到或优于 1 弧分。标准精密行星减速机的背隙规格通常约为 3–10 弧分，而更高精度的型号也可达到 1 弧分范围。

1 弧分等于 1/60 度。务必核查所选制造商的规格、测试条件和术语：背隙、失动量和迟滞是相关特性，但不应视为可以互换的测量指标。

扭转刚度：传动系统会产生多大扭转？

扭转刚度描述传动系统抵抗扭矩作用下角变形的能力。如果刚度不足，负载变化时输出端可能发生弹性扭转。

当位置反馈仅来自电机侧时，即使输出端已发生偏移，控制器仍可能显示已到达指令位置。机械柔性还可能引入共振，限制控制增益并增加调谐难度。

要同时实现低背隙和高扭转刚度，可能会增加设计复杂度、制造要求和成本。合适的减速机应在这些特性、负载能力、使用寿命和应用性能要求之间取得平衡。

减速比越高就一定越好吗？

由于减速比越高，输出扭矩越大，因此很容易认为减速比越高越好。但实际上，减速比必须兼顾扭矩、速度、加速度、惯量和安装限制。

在电机加速度一定的情况下，减速比越高，输出加速度越低。因此，对于需要快速启动、停止或频繁往复运动的应用，必须仔细评估电机的扭矩-转速能力和完整的加速曲线。

较高的减速比还会改变电机惯量与折算负载惯量之间的关系。虽然电机所承受的负载惯量会降低，但这本身并不能保证动态性能更好。减速机惯量、机械刚度、摩擦和控制器调谐仍然很重要。

输出速度也是一项限制因素。减速比过高可能导致机构无法达到所需运行速度，延长循环时间并降低生产效率。

根据减速机设计，实现较高减速比还可能需要增加传动级数、改变尺寸或提高成本。这些取舍因谐波、RV 和行星减速机而异，应根据所选产品进行核查。

选型原则很明确：在满足所需输出速度、扭矩和定位性能的同时，确保电机惯量与折算负载惯量能够适配控制系统。最终减速比应以计算和应用测试为依据。

谐波、RV 和行星减速机该如何选择？

对于需要高减速比和精确定位的紧凑型轻量化关节，通常会选择谐波减速机。对于负载较重、优先考虑刚度和负载能力的关节、机器人肩部和基座，通常会评估 RV 减速机。精密行星减速机则在许多通用自动化应用中兼顾性能、效率和成本。

这些建议可作为有用的选型起点，但最终选择应依据各轴的负载要求。关于这三种减速机的更详细对比，将在另一篇文章中介绍。

结论

伺服系统可实现响应迅速、精确的运动控制，而减速机则使电机的速度和扭矩适应负载需求。两者各司其职，是许多机器人关节和自动化机构的有效组合。

要获得最佳效果，应将两者作为一个完整的驱动系统进行选型。匹配扭矩、速度、惯量、背隙和刚度，有助于工程师在可用空间、重量和预算范围内实现所需的运动性能。
