DD 电机 VS 谐波旋转执行器

本文对直驱（DD）电机和谐波旋转执行器进行了深入对比，涵盖其传动原理、优缺点以及典型应用领域。

传动方式的差异

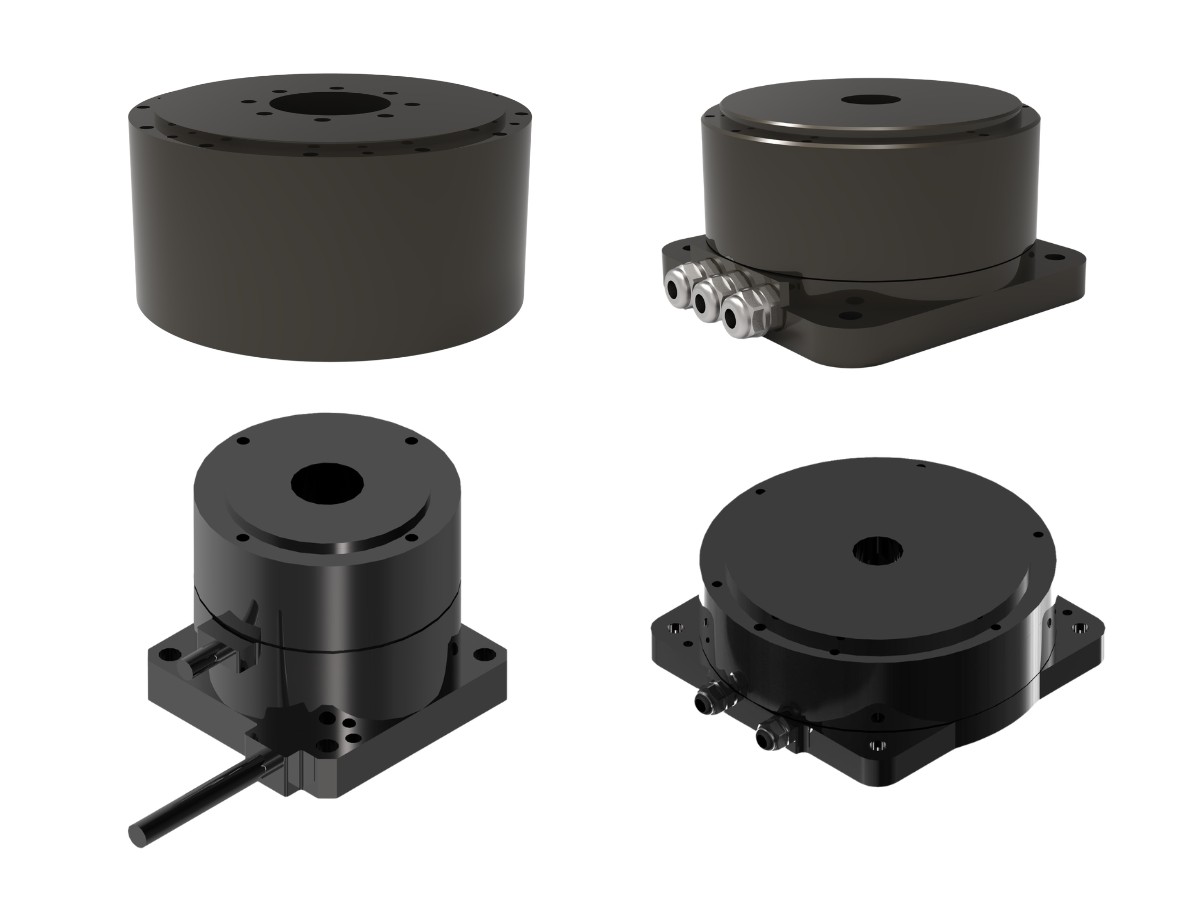

DD电机，也称为直驱电机，无需任何机械传动部件即可直接驱动负载。

相比之下，谐波旋转执行器采用谐波减速机，通过柔轮的弹性变形实现扭矩放大和速度降低。

优点与缺点

DD电机的优点

DD电机非常适用于需要高动态响应的应用，具有出色的低速平稳性和高精度。

无齿轮传动，因此实现零背隙且无机械摩擦损耗。

结构简单。虽然初始成本较高，但维护成本较低，从长期来看具有较高的成本效益。

刚性高，使用寿命长。

DD电机的缺点

输出扭矩相对较低，因为扭矩完全由电机本体产生。

体积大、重量重，不适用于轻量化应用；同时还必须考虑热管理。

由于惯量直接耦合，控制复杂性更高。

初始投资成本高。

谐波旋转执行器的优点

输出扭矩高，减速比通常范围为 50:1 至 160:1。

设计紧凑，集成度高，可显著缩短开发时间。

可选大中空轴设计，便于线缆布线。

精度高（角分级），重复定位精度可达 ±0.001°。

谐波旋转执行器的缺点

内置谐波减速机在长期使用后可能会出现精度下降。

输入端与输出端之间存在角度差，导致动态精度降低。

存在迟滞现象，这意味着正向和反向运动路径不同，因此需要补偿算法。

刚性较低，不适用于高冲击应用。

应用领域的差异

DD电机的应用

DD电机广泛应用于高精度和高性能设备，包括：

半导体设备（晶圆平台、光刻平台）

精密检测与光学系统（光学扫描平台、精密转台、激光加工设备）

高端CNC和精密转台（CNC转台、5轴机床）

航空航天精密指向系统（卫星天线、光学瞄准系统）

谐波旋转执行器的应用

谐波旋转执行器常用于需要紧凑尺寸和高扭矩密度的应用，包括：

工业机器人（如 6轴机器人手臂）

协作机器人

云台与稳定系统（相机云台、光电跟踪系统）

空间机器人（机械臂、太阳能板展开系统）

在DD电机和谐波旋转执行器的实际应用中，工程师还必须考虑热管理、负载惯量和精度补偿等因素。
