谐波减速机全指南：精密机械的一站式资源

1.什么是谐波减速机?

谐波减速机由美国C.W. Musser发明。它是一种独特的机械齿轮系统，具有零背隙、高精度、高扭矩以及在紧凑轻量结构中实现高减速比的特点。

2.谐波减速机的结构

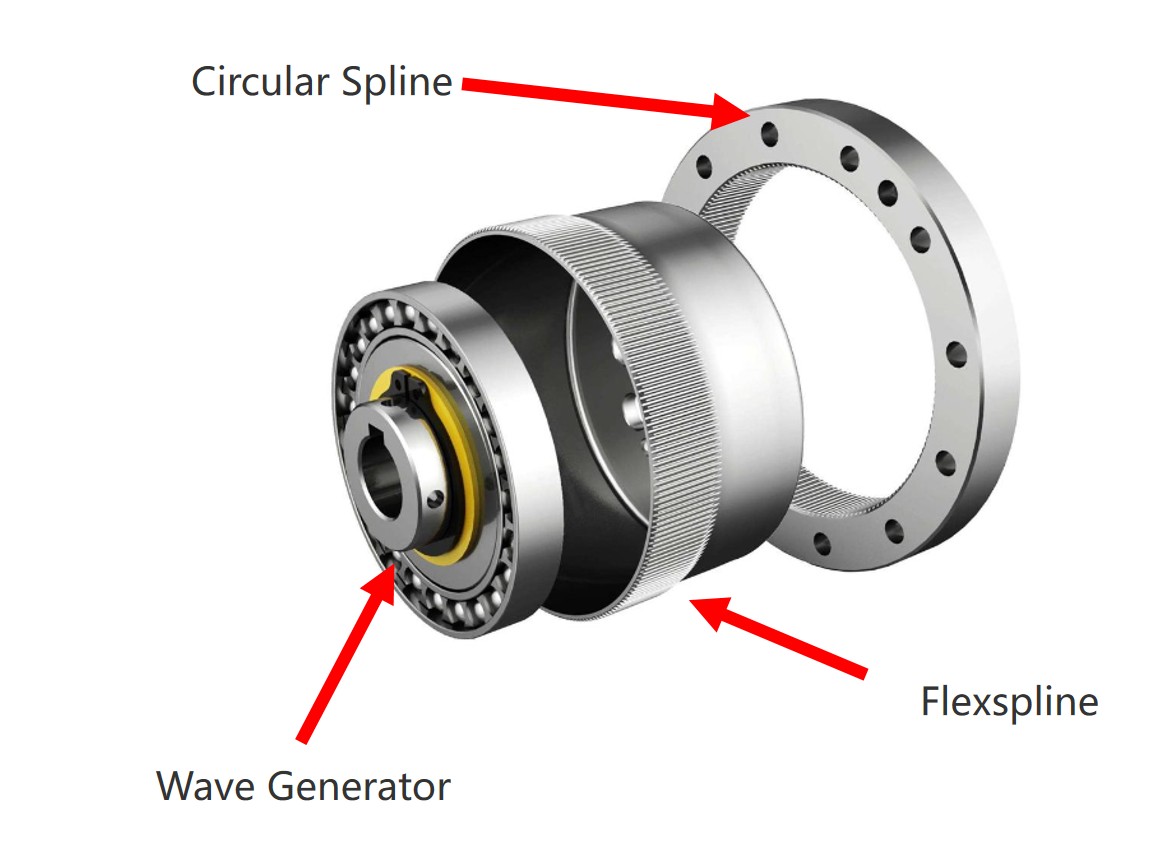

主要部件：

Circular Spline：一种带有内齿圈的刚性齿轮。

Flexspline：一种带有外齿圈的柔性齿轮。

Wave Generator：一种外周带有薄壁球轴承的椭圆凸轮。轴承内圈固定在凸轮上，而外圈通过滚珠发生弹性变形。

3.谐波减速机名称的由来

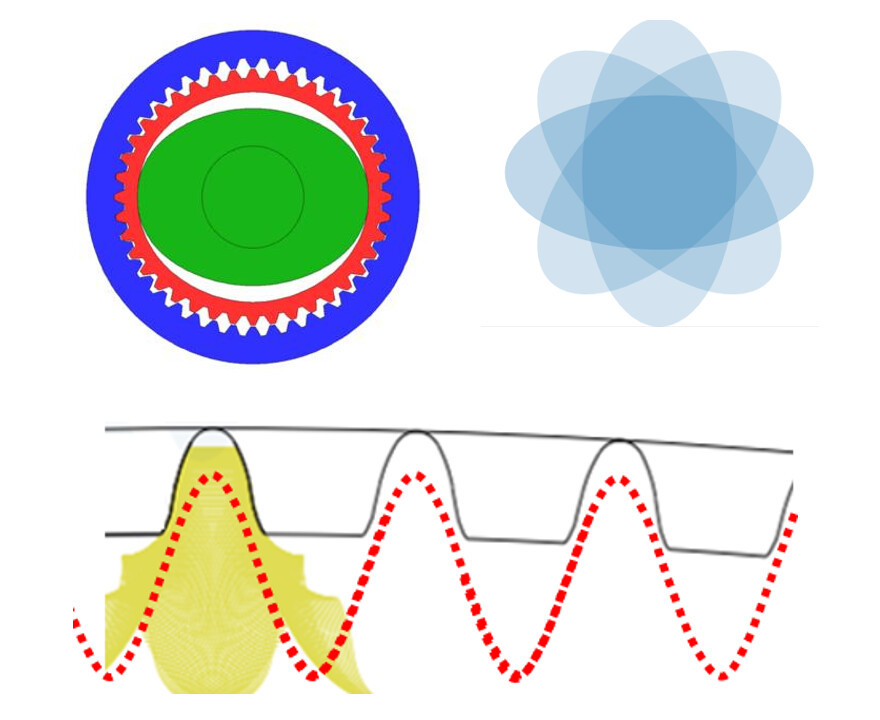

波发生器具有椭圆结构。旋转时，它会迫使柔轮持续变形。在此过程中，齿轮齿会交替进入啮合、退出啮合和脱开，形成一种“错齿”运动。
其运动轨迹呈波浪状，齿圈上任意一点的径向位移类似正弦波，因此称为“谐波”。

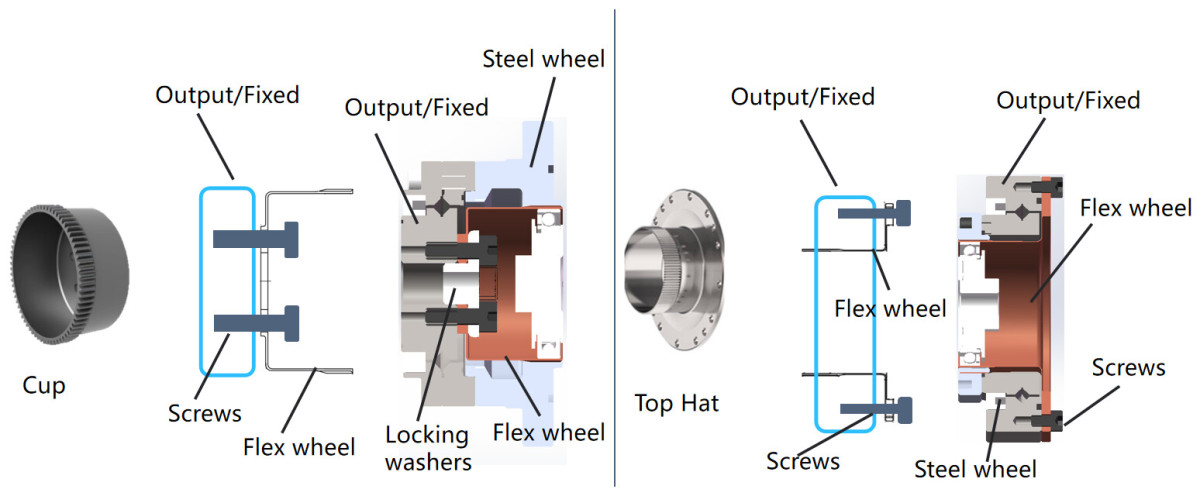

4.常见柔轮形状

杯形柔轮

顶帽形柔轮

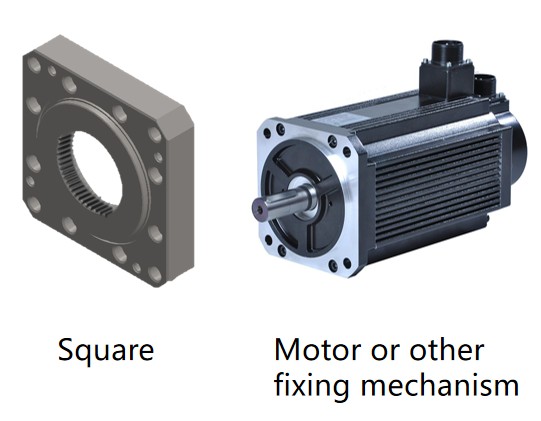

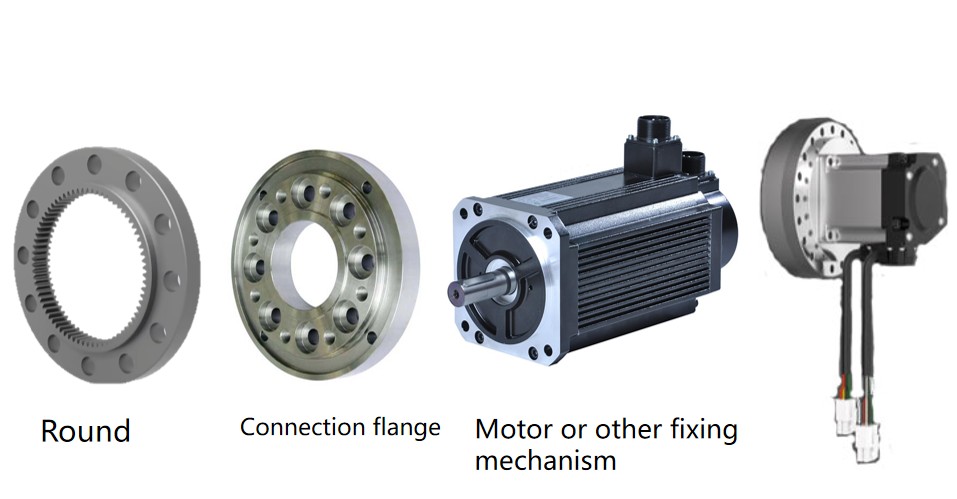

5.常见壳体形状

圆形壳体

方形壳体

6.谐波减速机中的波发生器是什么？

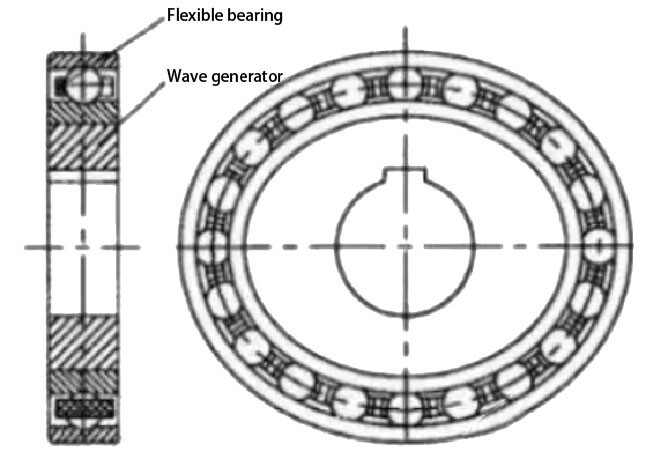

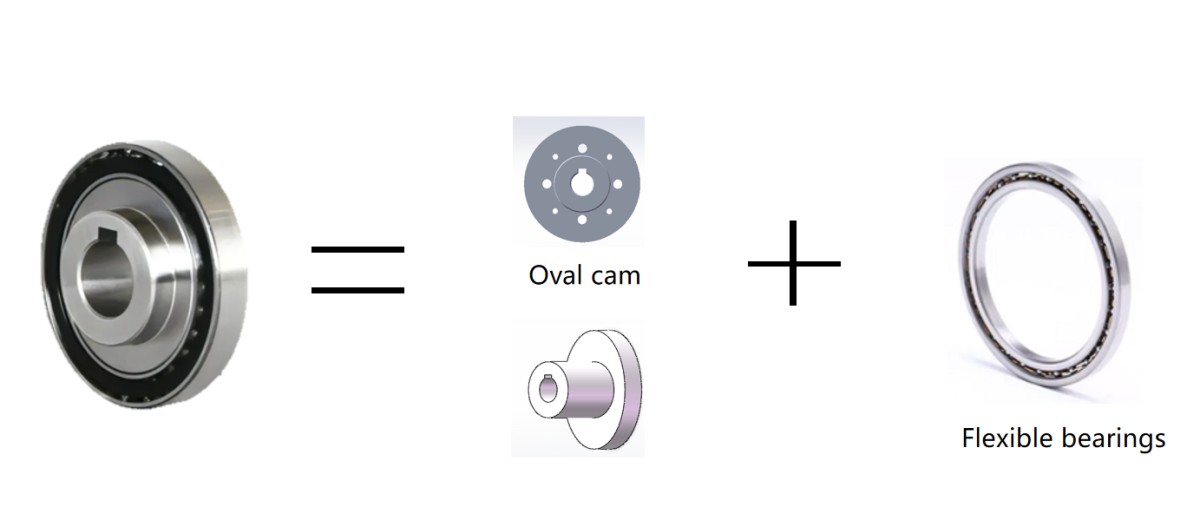

波发生器由柔性轴承和椭圆凸轮组成。通常安装在减速机输入端。轴承内圈固定在凸轮上，而外圈通过滚珠变形成椭圆形。

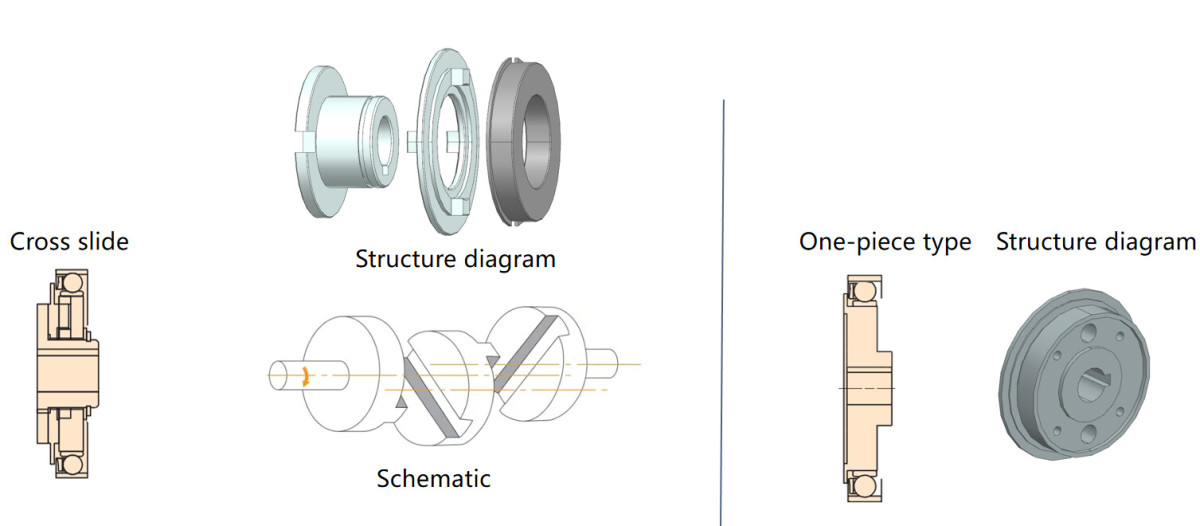

7.常见波发生器设计

根据凸轮设计，波发生器分为两种类型：

Oldham coupling（cross-slider） type

Integrated type

8.波发生器与柔轮的关系

柔性轴承不同于标准轴承——其外圈较薄，容易发生径向变形。在安装凸轮前，轴承圈为圆形；安装后，变为椭圆形。
在运行过程中：

内圈（安装在刚性凸轮上）承受周期性应力。

外圈（安装在柔轮上）随柔轮变形，同时承受周期性和交变应力载荷。

9.谐波减速机轴承精度等级

精度等级（由低到高）：P0, P6, P5, P4, P2

0级：适用于回转精度>10 μm的系统（如普通机械、汽车变速传动）。

6/5级：适用于精度为5–10 μm或更高转速的系统（如车床主轴支撑）。

4/2级：适用于超精密系统（<5 μm）或非常高转速（如精密磨床、三坐标测量机）。

10.谐波减速机安装注意事项

A. 请在洁净环境中安装，以防异物损坏减速机。
B. 确保齿轮齿面和柔性轴承充分润滑。避免齿面朝上安装，因为这样会降低润滑效果。
C. 安装凸轮后，确认柔轮与刚轮在180°处对称啮合。错位会导致振动和过早磨损。
D. 安装后，先以低速（100 RPM）运行。如出现异常振动或噪音，应立即停机，以免损坏。
