礼帽型谐波减速机：创新设计延长使用寿命

谐波减速机是一种高性能减速机，具有结构紧凑、传动比大、重量轻、回差小和传动精度高等特点。广泛应用于工业机器人、医疗设备、航空航天和智能制造等高精度领域。作为工业机器人的关键核心部件，其性能直接影响运动控制精度、运行稳定性和能源效率。礼帽型谐波减速机是在传统谐波减速机基础上开发而成，具有更高的刚性和更长的使用寿命。

1. 谐波减速机的关键性能优势

高品质谐波减速机可实现高精度运动传动，使机器人在复杂作业过程中能够精确控制位置、速度和力，从而显著提升效率和产品质量。其优势包括：

• 高精度定位：近乎零回差确保控制精准

• 卓越的运动稳定性：结构紧凑、传动平稳，可降低振动和噪音

• 节能环保：优化设计可降低能耗并提升效率

• 延长设备寿命：高强度材料和结构设计提升耐久性与可靠性

2. 传统固定方式的缺点

传统谐波减速机通常通过刚轮上的螺栓进行固定。然而，在长期运行过程中，螺栓连接容易松动，从而可能影响减速机的性能。这可能导致刚轮与交叉滚子轴承之间的连接失效，降低整体传动精度和稳定性。

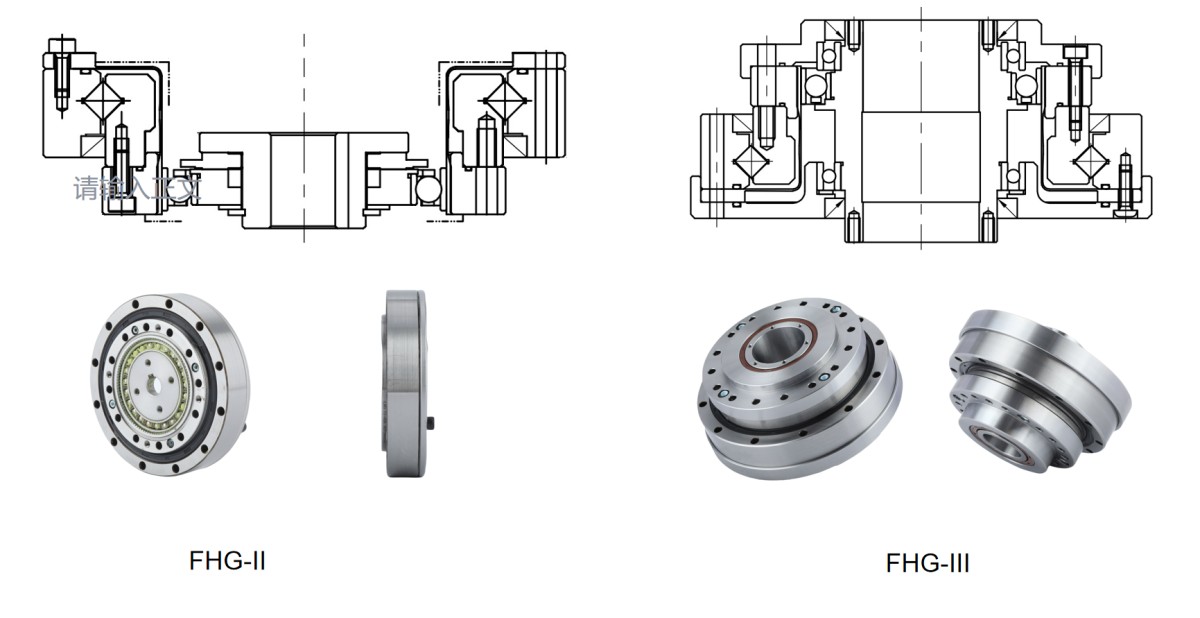

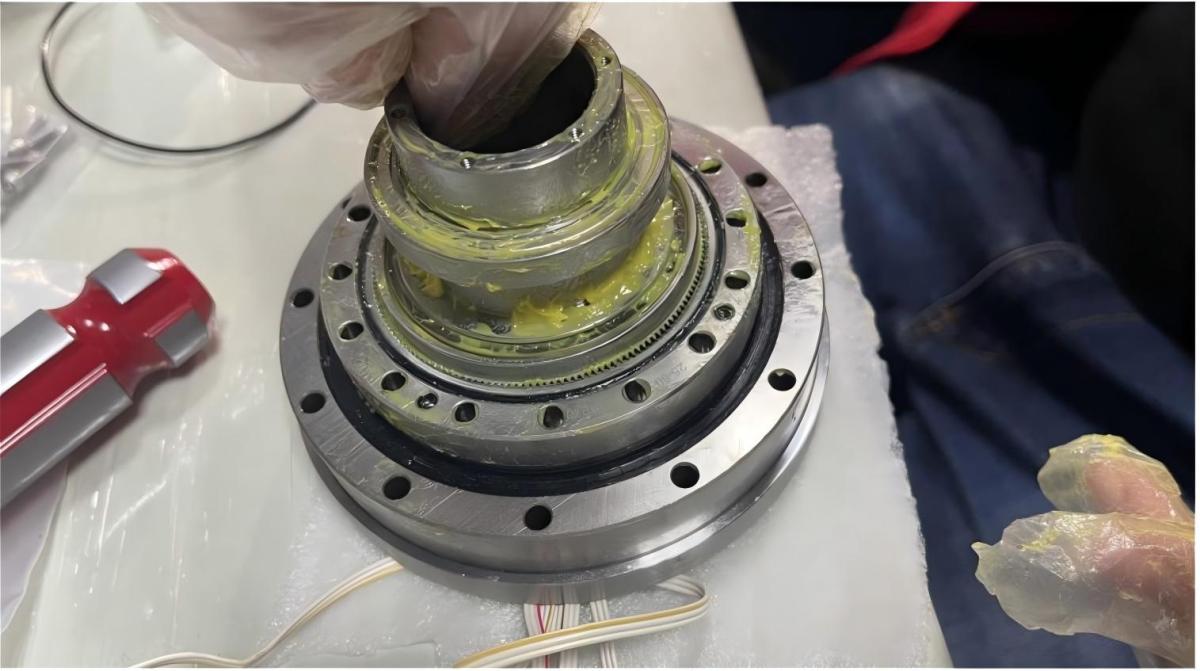

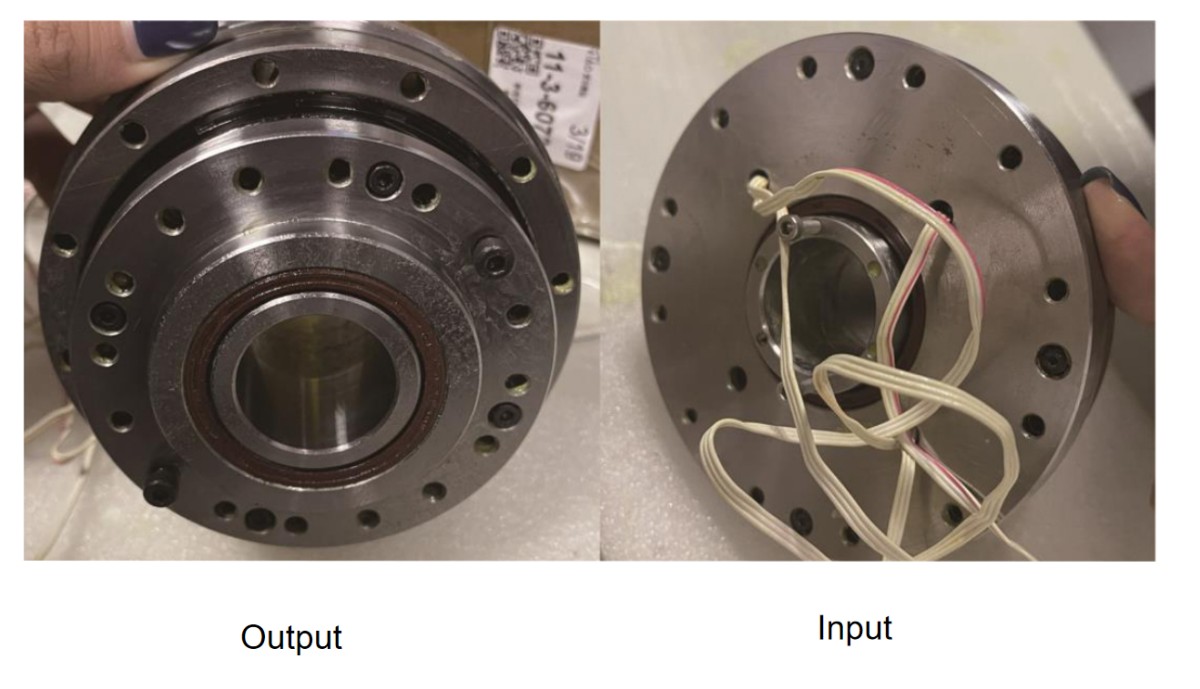

3. 礼帽型谐波减速机的结构创新

为解决传统设计的局限性，开发了礼帽型谐波减速机。其外观类似“礼帽”，并在结构和材料方面进行了全面创新，在精度、承载能力和使用寿命方面实现了显著提升。

A. 优化的柔轮设计

柔轮（flexspline）是谐波减速机的核心部件。与传统薄壁圆筒结构相比，礼帽型在以下方面进行了优化：

• 柔性环设计：波发生器通过柔性环传递变形，而非直接作用于杯体，从而减少疲劳损伤。

• 延长使用寿命：柔性环可缓冲冲击载荷，在复杂工况下提升寿命

• 降低损坏风险：外齿圈受力分布更均匀，可减少齿轮磨损和裂纹形成

B. 支撑环固定结构

礼帽型采用支撑环代替传统的刚轮螺栓连接方式，通过增大与交叉滚子轴承的接触面积，实现更高精度和更稳定的传动：

• 连接更紧密，稳定性更高

• 更大的接触面积增强抗冲击能力

• 简化装配并减少安装误差

C. 四点接触柔性轴承设计

柔轮采用四点接触轴承后，可扩大受力面积并提升承载能力，使减速机在更小体积内承受更高载荷。这满足了高精度机器人对紧凑性和刚性的双重要求。

D. 弹性体腔体结构

在柔轮中集成了填充弹性体的腔体：

• 提供阻尼和减振效果，提升整体强度

• 通过通孔设计注入弹性体，确保紧密结合

• 实现多部件同步成型，提升制造效率和一致性

4. 用于应力分析的简化结构

由于礼帽型柔轮的底部法兰连接至输出端，其厚度明显大于圆筒段，因此整体几何形状较为复杂。为便于进行应力分析（如有限元法，FEM），通常会对柔轮结构进行简化，以更好地识别应力集中、疲劳点和关键应力区域。

5. 谐波传动的应用与发展趋势

礼帽型谐波减速机在高精度机器人应用中表现尤为出色，尤其适用于：

• 协作机器人（Cobots）

• 医疗机器人（手术/康复）

• 半导体制造设备

• 视觉检测与自动化装配系统

• 航空航天与国防设备

随着机器人行业朝着更紧凑、更智能和更精准的运动系统发展，礼帽型谐波减速机有望成为未来关键的传动技术。
