为什么 DD 力矩电机适用于高端五轴转台？

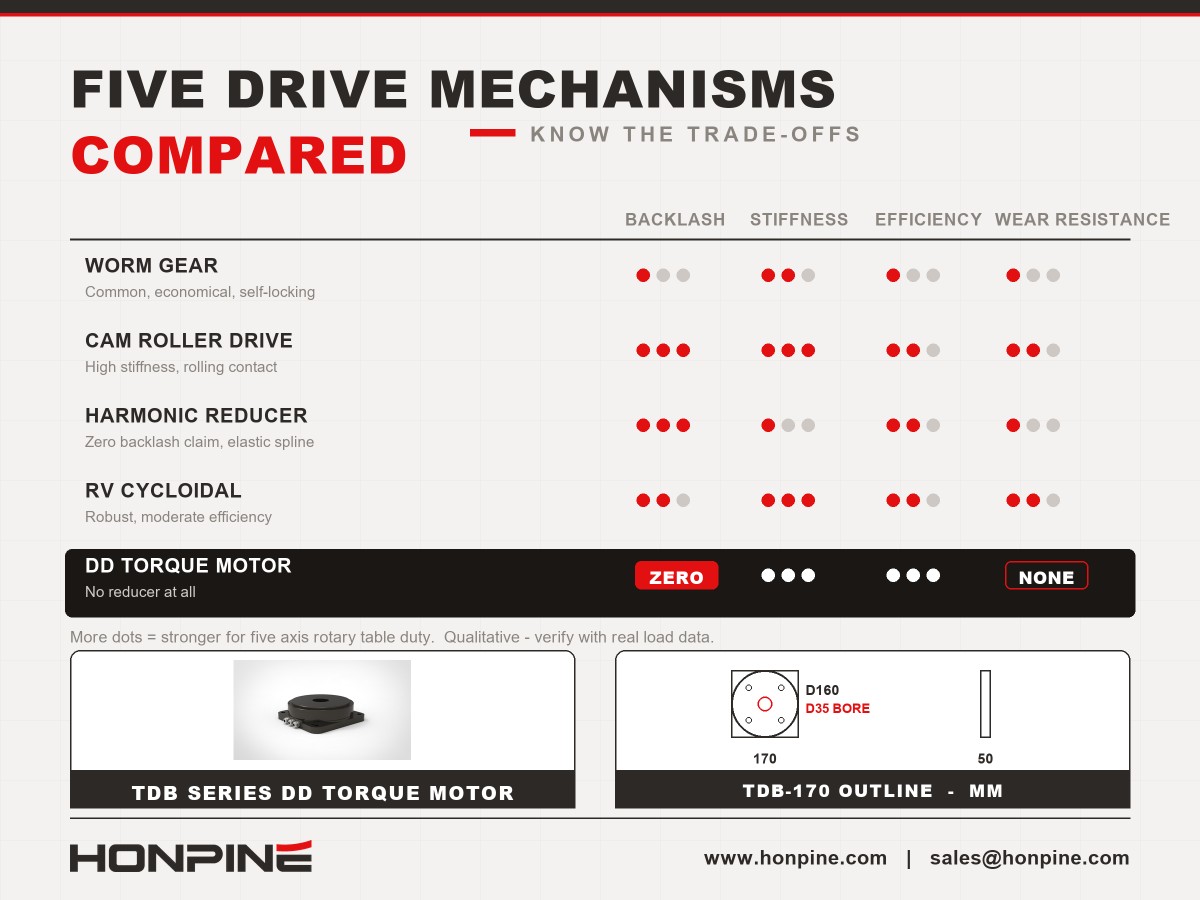

五轴转台的五种驱动机构对比

五轴转台可采用多种驱动机构，包括蜗轮蜗杆、凸轮滚子驱动、谐波减速器、RV摆线减速器以及直驱（DD）力矩电机。不同方案在定位精度、扭转刚度、承载能力、传动效率和长期可靠性方面各有取舍。

了解这些差异，对于为高精度 CNC 加工选择驱动系统至关重要，尤其是在轮廓精度、表面质量和长期定位稳定性要求较高的应用中。

为什么高端五轴转台常采用 DD 电机，而非谐波减速器？

传统机械传动链会带来多种潜在定位误差来源，包括减速器背隙、传动误差、扭转柔性、轴承相关误差、装配偏差和磨损。

采用直驱系统可省去机械减速器及其相关传动误差。简化来说，这会将主要误差来源减少到轴承相关误差以及编码器测量或反馈误差，但实际误差预算还取决于结构变形、热效应、伺服控制和安装质量。

其主要优势在于消除了减速器相关磨损。与依赖接触和变形部件的机械传动不同，DD 力矩电机驱动可直接驱动回转轴，无需中间减速机构。这有助于降低机械复杂度，并在较长使用周期内保持稳定的定位性能。

对于高端机床而言，如果长期精度、动态响应和加工一致性是优先考虑因素，直驱方案会具有吸引力。不过，诸如“十年内精度不会衰减”这样的说法，应以具体应用的测试和使用寿命数据为依据，而不能仅凭驱动架构作出推断。

零背隙不等于零失动量

谐波减速器常被宣传为具有“零背隙”特性。不过，背隙和失动量并不是一回事。

背隙通常是指运动方向反转时，啮合传动部件之间的角向间隙。失动量则是对反向运动过程中定位偏差的更广义衡量，其中可能包括弹性变形、扭转柔性、滞后以及其他机械因素的影响。

谐波减速器可以实现极低的背隙，但这并不意味着负载下的弹性变形也随之消失。由于柔轮在运行过程中会反复发生弹性变形，传动系统仍具有有限的扭转刚度，并可能出现与负载相关的角位移。

这一区别在五轴 CNC 加工中十分重要。回转轴即使通过了背隙检测，在多轴联动插补或切削负载变化时，仍可能出现角度偏差。在严苛的加工条件下，这些偏差可能导致轮廓误差、表面波纹或表面质量不一致。

因此，工程师在选择转台驱动方案时，除了背隙规格，还应评估失动量、扭转刚度、负载相关定位误差和动态性能。

何时适合选用谐波减速器？

谐波减速器仍是五轴转台和精密回转机构的实用选择，适用于对结构紧凑、高减速比和低背隙有要求的场合。

对于石墨电极、珠宝、小型医疗零部件和其他相对较小的工件加工应用，如果安装空间有限且切削负载适中，谐波减速器可能适用。

不过，谐波减速器通过柔轮的可控弹性变形传递运动。因此，必须结合实际加工过程，考虑其扭转刚度和负载相关变形特性。

在重切削或断续切削过程中，切削力和转矩波动可能导致传动系统发生弹性角位移。如果位移超出应用的误差预算，就可能影响轮廓精度和表面质量。反复承受高负载运行也可能带来与疲劳相关的耐久性问题，具体取决于减速器设计、负载条件和维护方式。

因此，谐波减速器并非天生不适用于所有高要求加工应用。其适用性取决于所需刚度、转矩能力、工作循环、冲击载荷、精度和使用寿命。对于重切削、转矩波动较大或长期精度要求特别严格的应用，DD 力矩电机可能提供更合适的驱动架构。

DD 力矩电机对高端机床意味着什么？

DD 力矩电机无需中间齿轮箱，直接驱动回转轴。这样可以消除减速器背隙和减速器相关的传动柔性，使机械传动链更短。

对于高端五轴转台，其优势可能包括：

高定位精度

省去减速器，可消除一个主要的传动误差来源。

系统级高扭转刚度

在电机、轴承布置和回转结构设计合理的情况下，驱动系统可以有效抵抗切削负载引起的角位移。

运动平稳、动态响应良好

直驱避免了减速器带来的额外机械接口和传动动态特性。

减少机械磨损

省去减速器，可消除其内部传动部件相关的磨损和疲劳机制。

加工性能稳定：在整机结构和控制系统设计合理的情况下，减少传动相关误差有助于提升轮廓一致性和表面质量。

DD 力矩电机的实际价值取决于完整的回转轴，而不仅仅是电机本身。轴承刚度、结构刚性、编码器分辨率和精度、热管理、伺服调试以及安装质量，都会影响最终加工性能。

为什么 A 轴尤为重要？

直驱的优势在 A 轴上尤为显著。A 轴通常用于绕水平轴倾斜工件。

A 轴转台通常采用悬臂式结构，并需要承受由工件、夹具和切削力产生的较大倾覆力矩。支撑结构或传动链中的任何角变形，都可能因旋转轴到切削点之间的距离而被放大。

简而言之，切削点距离旋转轴越远，相同角度误差造成的线性定位偏差就越大。

因此，一些五轴机床设计会优先在 A 轴采用DD 电机或凸轮滚子驱动，而在 C 轴采用蜗轮蜗杆驱动。这并不一定意味着设计质量有所妥协，而可能是根据各轴的负载条件、刚度要求和精度目标，有意分配不同驱动技术的结果。

A 轴可能需要更强的抗倾覆力矩能力和抗角变形能力，而 C 轴的负载与刚度要求可能有所不同。因此，在两根轴上选择不同的驱动机构可以是合理的工程决策。

如何为五轴转台选择合适的 DD 力矩电机？

为高精度五轴转台选择 DD 力矩电机时，工程师应评估以下因素：

所需转矩：考虑连续转矩、峰值转矩、加速转矩和切削负载波动。

扭转刚度：评估完整回转轴的刚度，包括轴承、安装接口和结构部件。

定位精度和轮廓精度：评估编码器精度、伺服性能、热漂移以及五轴联动加工要求。

热性能：检查连续运行时的发热情况和温度相关变形。

负载和力矩承载能力：确认轴向和径向负载、倾覆力矩以及轴承布置的刚度。

控制兼容性：确认电机、编码器和伺服驱动器满足机床的控制和插补要求。

长期可靠性：考虑运行条件、维护要求以及经过验证的使用寿命数据。

DD 力矩电机并非适用于所有转台的当然最佳选择。不过，如果高刚度、精确轮廓控制、运动平稳性和长期定位稳定性至关重要，直驱相较于机械减速系统具有重要优势。
