HONPINE HPG 无背隙行星旋转执行器如何兼顾 CNC 精度与刚性？

随着高端制造向更高精度、更快加工速度和更重切削负载发展，数控机床和精密转台的核心驱动系统正面临日益严苛的要求。多年来，机床设计人员一直需要在两项相互竞争的优先事项之间权衡：直接驱动系统的高成本，以及传统机械传动方案可能存在的刚性、精度和动态性能局限。

HONPINE HPG 精密无背隙行星旋转执行器旨在应对这一挑战，将高定位精度、低背隙和高扭转刚度融于紧凑型旋转驱动装置之中。测试结果显示，其定位性能达到角秒级，可为既要求加工精度又需要抵抗切削负载的应用提供一种替代方案。

HPG 并非仅依赖直接驱动电机或传统减速机构，而是为数控转台、摆动轴和精密定位系统提供了另一种选择，适用于需要兼顾精度、刚性和成本效益的场合。

选择数控旋转驱动装置的主要挑战是什么？

为高精度数控机床选择旋转驱动装置，不只是比较定位精度。工程师还必须考虑扭转刚度、承载能力、反向运动特性、动态响应、热稳定性和系统总成本。

直接驱动系统的成本与应用权衡

对于摆头和精密转台等要求严苛的应用，通常采用直接驱动（DD）力矩电机搭配高分辨率光学编码器，以实现高定位精度和良好的动态性能。

然而，这类系统可能涉及较高的电机、编码器、伺服、冷却和结构集成成本。其承受重切削负载的能力取决于完整的机械结构，包括轴承、夹紧机构和承载部件。直接驱动电机本身并非天然缺乏刚性，也不会必然因重切削而过载；整个轴系都必须经过设计，以承受所需的扭矩和切削力。

对于希望实现高精度、同时避免完整直接驱动方案所带来的成本或集成复杂性的机床制造商而言，高扭转刚度精密旋转执行器可能是一种颇具吸引力的替代方案。

传统机械驱动的精度权衡

蜗轮蜗杆驱动和凸轮滚子机构也用于数控转台。根据具体设计，这些方案可以提供良好的承载能力和机械刚性，但其定位性能、传动误差、背隙和反向运动特性差异较大。

要实现高精度，可能需要采用更严格的制造公差、精密装配、补偿算法、编码器反馈或额外的夹紧机构。这些措施可能增加系统复杂性和制造成本。

因此，挑战在于找到一种旋转驱动装置，既能实现精确定位，又能在实际加工负载下提供足够的刚性，同时避免不必要的机械复杂性。

HONPINE HPG 无背隙行星旋转执行器如何应对这些挑战？

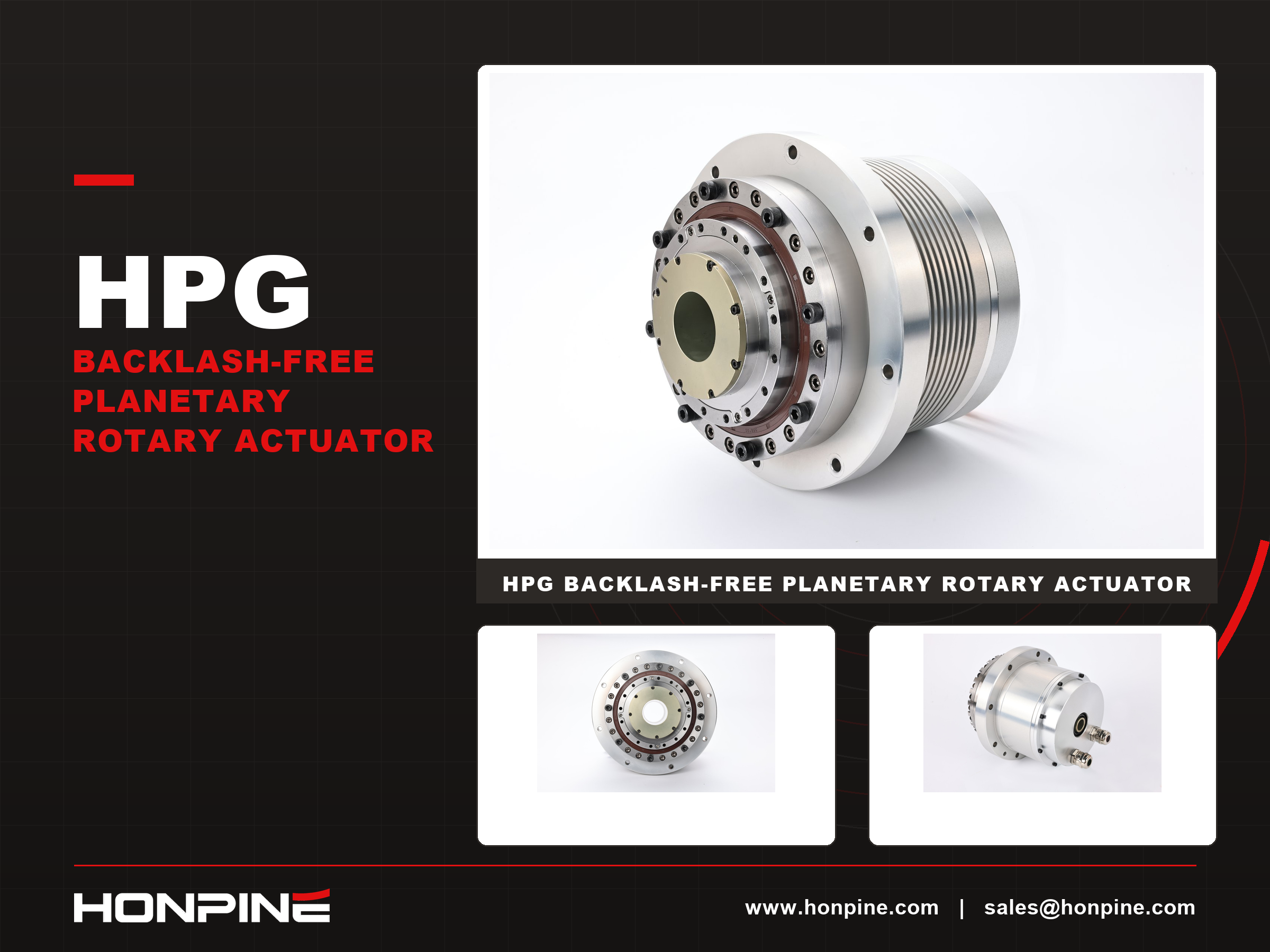

HONPINE HPG 是一款精密行星旋转执行器，专为要求精确旋转定位并能强力抵抗机械变形的应用而开发。

其背隙补偿设计旨在尽可能减小换向时的角向间隙，同时保持严苛定位任务所需的刚性。因此，它适用于多轴数控机床、精密转台、摆动机构以及其他工业自动化系统。

对于重视低背隙、紧凑集成和高刚性的应用，HPG 可作为传统蜗轮蜗杆驱动及部分高精度传动方案的替代选择。

HPG 定位精度：满足数控应用的角秒级精度

定位精度是精密加工旋转轴的关键因素。小角度误差可能会在切削点转化为可测量的偏差，尤其是在工件距离旋转轴较远时。

根据提供的 HONPINE HPG 测试结果，其分度精度约为 6.4–7.6 角秒。当执行器与机床结构、反馈系统和运动控制器正确集成时，这一角度精度可满足要求严苛的旋转定位应用。

作为对比，源数据列出的部分传统高端谐波传动方案的分度精度约为 60–70 角秒。实际数值会因产品型号、测量方法、运行条件以及规格指的是分度精度、传动精度还是重复定位精度而有所不同。

低传动误差为何对五轴加工很重要？

在五轴联动数控加工中，旋转轴误差会影响刀具方向、轮廓精度和最终表面质量。在联动运动、旋转方向改变以及曲面加工过程中，误差可能尤为明显。

低角度误差的精密行星旋转执行器有助于减少机床总误差预算中的一个误差来源。不过，最终加工精度还取决于编码器性能、热效应、结构变形、校准和数控补偿。

因此，对于要求高轮廓精度的应用，工程师应综合评估定位精度、重复定位精度、背隙、失动量、扭转刚度和负载下的性能。

HPG 扭转刚度：在切削负载下保持精度

对于要求严苛的数控加工，仅有精度还不够。旋转驱动装置还必须能够抵抗切削力、工件负载和扭矩快速变化所造成的变形。

HONPINE HPG 旨在兼具低背隙和高扭转刚度，有助于限制负载下的角位移。根据提供的对比测试数据，在指定测试条件下，其刚度据称超过所参照 RV 减速机的两倍。

实际提升幅度取决于对比型号、测量方法、加载条件，以及对比对象是执行器本身还是完整的旋转轴组件。

低背隙与更佳的反向运动性能

据报告，HPG 测试数据表明其背隙约为 4.2 角秒，而所引用的竞品为 37.2 角秒。

较低的背隙有助于提高旋转轴换向时的方向一致性。不过，仅凭背隙并不能全面反映反向运动性能。在评估完整驱动系统时，还应考虑失动量、迟滞、弹性变形和随负载变化的角位移。

对于精密数控应用，这些特性会影响轮廓一致性，尤其是在小角度运动、重复分度和多轴联动加工过程中。

HONPINE HPG 行星旋转执行器能否替代 DD 力矩电机？

DD 力矩电机和精密行星旋转执行器采用不同的驱动架构来实现旋转运动。两者并非一方在所有情况下都更优；合适的选择取决于所需的精度、刚性、速度、扭矩、集成限制和预算。

对于希望在紧凑型旋转执行器中实现高定位精度和机械刚性的机床制造商而言，HONPINE HPG 提供了另一种选择。在 HPG 满足所需扭矩、速度、精度和动态性能规格的应用中，它可能减少采用成本更高的直接驱动配置的必要性。

什么情况下值得考虑 HPG 而不是直接驱动？

在以下情况下，可以考虑评估 HPG：

旋转轴需要达到角秒级定位精度和低背隙。

加工负载下需要较高的扭转刚度。

机床设计可从紧凑型集成旋转执行器中获益。

传统机械驱动无法满足所需的精度或反向运动性能。

直接驱动电机和编码器系统的成本及集成要求难以证明其合理性。

如果应用要求极高的旋转速度、异常平稳的连续运动，或需要经过合理设计的直接驱动系统所具备的动态特性，DD 力矩电机仍可能是更合适的选择。

最终选择应基于具有代表性的运行条件下进行的对比测试，而不能仅依据定位精度。

为何考虑 HONPINE HPG 而不是蜗轮蜗杆驱动？

对于成本敏感的分度应用和精度要求适中的转台，蜗轮蜗杆驱动仍是实用的选择。不过，其性能取决于齿轮几何形状、制造精度、预紧或背隙调整、润滑、温度和磨损。

对于更重视角度精度和换向一致性的应用，HPG 提供了另一种方案。

对精密转台的潜在优势

根据所选型号和系统配置，HONPINE HPG 可能具有以下优势：

低背隙：有助于提高换向时的定位一致性。

高扭转刚度：有助于在负载变化时保持稳定定位。

紧凑型旋转集成：可简化精密旋转定位组件的设计。

减少对背隙补偿的依赖：当测得的性能满足应用规格时，可能有助于简化系统级补偿要求。

面向精密应用的性能：适用于评估在数控转台、摆动轴及其他需要精确角度定位的工业自动化设备中的应用。

用精密行星旋转执行器替换蜗轮蜗杆驱动，并非简单更换部件。工程师应在最终确定设计之前，确认扭矩能力、轴承负载、热特性、安装接口、伺服兼容性和夹紧要求。

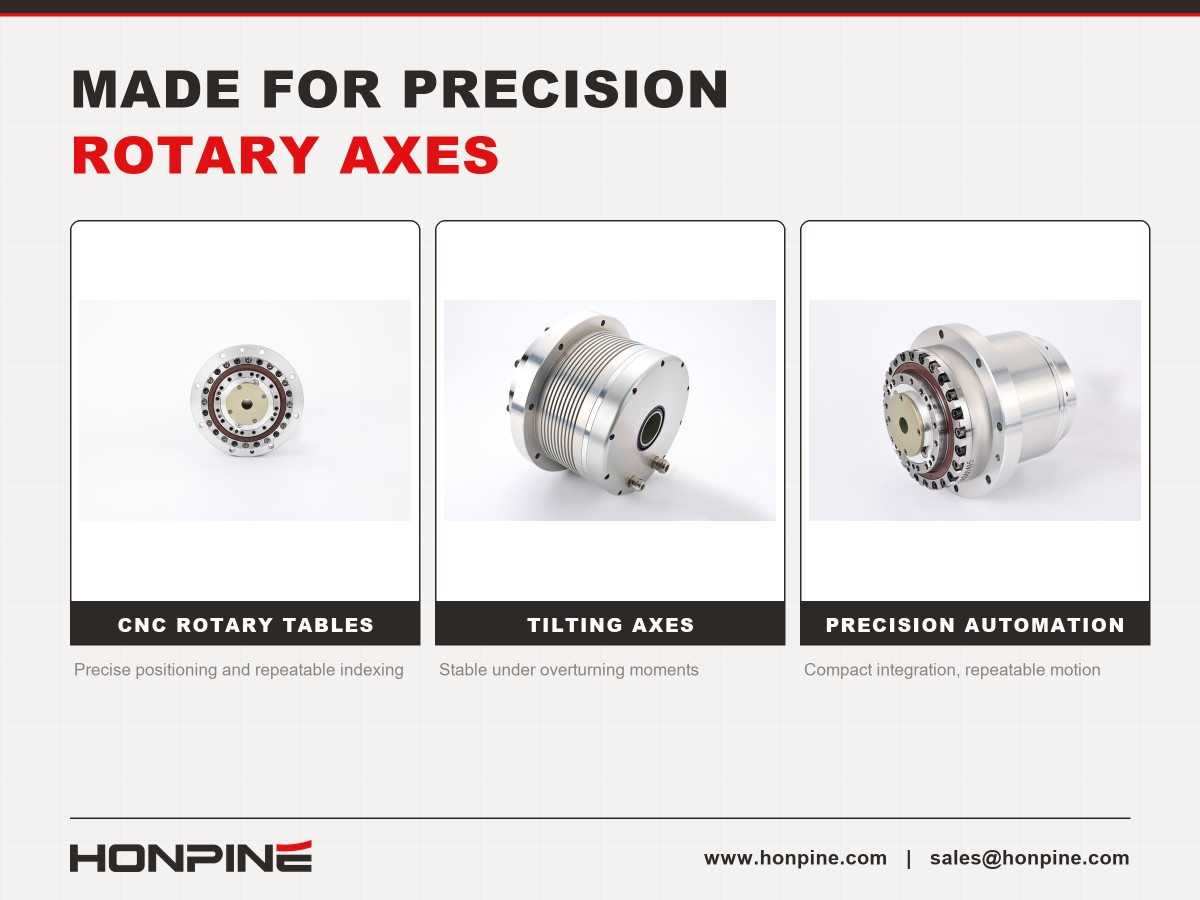

HONPINE HPG 精密行星旋转执行器的应用

对于同时要求精确角度定位和机械稳定性的应用，可考虑评估 HPG。

数控转台和分度系统

在数控转台中，该执行器可支持工件的精确定位和可重复的角度分度。其适用性取决于所需扭矩、工件转动惯量、切削力和定位周期。

摆动轴和多轴机床

受结构布局和工件偏置影响，摆动轴可能承受较大的倾覆力矩和角变形。配备适当尺寸的轴承和支撑结构后，低背隙、高扭转刚度的驱动装置有助于提高轴系稳定性。

精密工业自动化

除数控加工外，对于旋转定位工位、自动检测设备、装配系统以及其他重视紧凑集成和可重复定位的应用，也可考虑采用精密行星旋转执行器。

如何选择精密无背隙行星旋转执行器？

在为特定应用选择 HPG 之前，工程师应核查以下几个关键参数：

定位精度和重复定位精度：确认规格所依据的定义、测量方法和实际测试条件。

背隙和失动量：同时评估角向间隙和与换向相关的总定位误差。

扭转刚度：检查在预期运行扭矩和切削负载下的变形情况。

额定扭矩和峰值扭矩：确认连续运行要求、瞬态负载和加速扭矩。

速度和工作周期：确认执行器符合所需的旋转速度和运行周期。

反馈与控制：检查编码器兼容性、伺服驱动要求和数控系统集成情况。

安装与维护：评估安装尺寸、轴承负载、润滑要求、热管理和使用寿命数据。

全面评估有助于确保执行器在完整机床系统中达到所需性能，而不是仅依赖某一项醒目的规格指标。

HONPINE HPG：平衡精度、刚性与成本

HONPINE HPG 精密无背隙行星旋转执行器专为需要在紧凑型旋转驱动装置中实现高定位精度、低背隙和高扭转刚度的机床制造商而设计。

HPG 将面向精密应用的传动性能与高刚性机械设计相结合，为数控转台、摆动轴和工业自动化系统提供了另一种选择，适用于需要兼顾加工质量、承载能力和系统成本的场合。

如果您正在开发精密转台，或评估蜗轮蜗杆驱动、谐波减速机、RV 减速机或直接驱动电机的替代方案，请联系 HONPINE，了解 HPG 执行器的规格及其对您应用的适用性。
