DD马达与谐波减速器对比：选择合适旋转驱动的10个关键因素

介绍

为机器人关节、数控旋转工作台、半导体搬运系统或精密自动化机器选择旋转驱动器，不仅仅是选择扭矩最大的电机或背隙最小的减速器的问题。

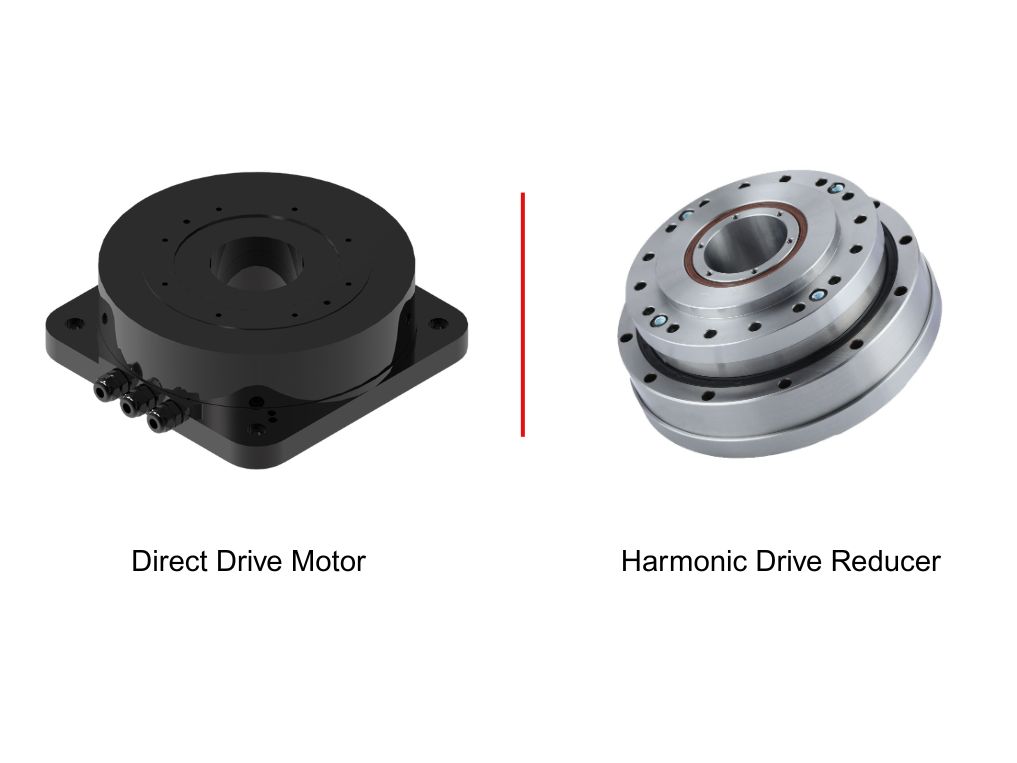

通常考虑两种截然不同的方法：一种是直接连接到负载的DD 电机（直驱电机） ，另一种是谐波减速器与伺服电机相结合。

直驱电机省去了机械减速级，直接在输出轴上产生扭矩。谐波减速器（也称谐波齿轮箱或应变波减速器）利用波发生器、柔性花键和圆花键，在紧凑的结构内实现高减速比。

这两种技术都能提供高定位精度、低反冲和出色的运动控制，但它们实现这些结果的方式却截然不同。

因此，对于选择旋转驱动器的工程师来说，更有用的问题不仅仅是“直驱电机还是谐波减速器更好？”

更恰当的问题应该是：

哪种技术能够满足应用所需的扭矩、速度、精度、惯性、安装空间、占空比、刚度和控制要求？

本文从 10 个关键因素对 DD 电机与谐波减速器进行了比较，并解释了每种技术在哪些方面具有实际优势。

1. 直驱电机与谐波减速器：两种旋转驱动系统的工作原理是什么？

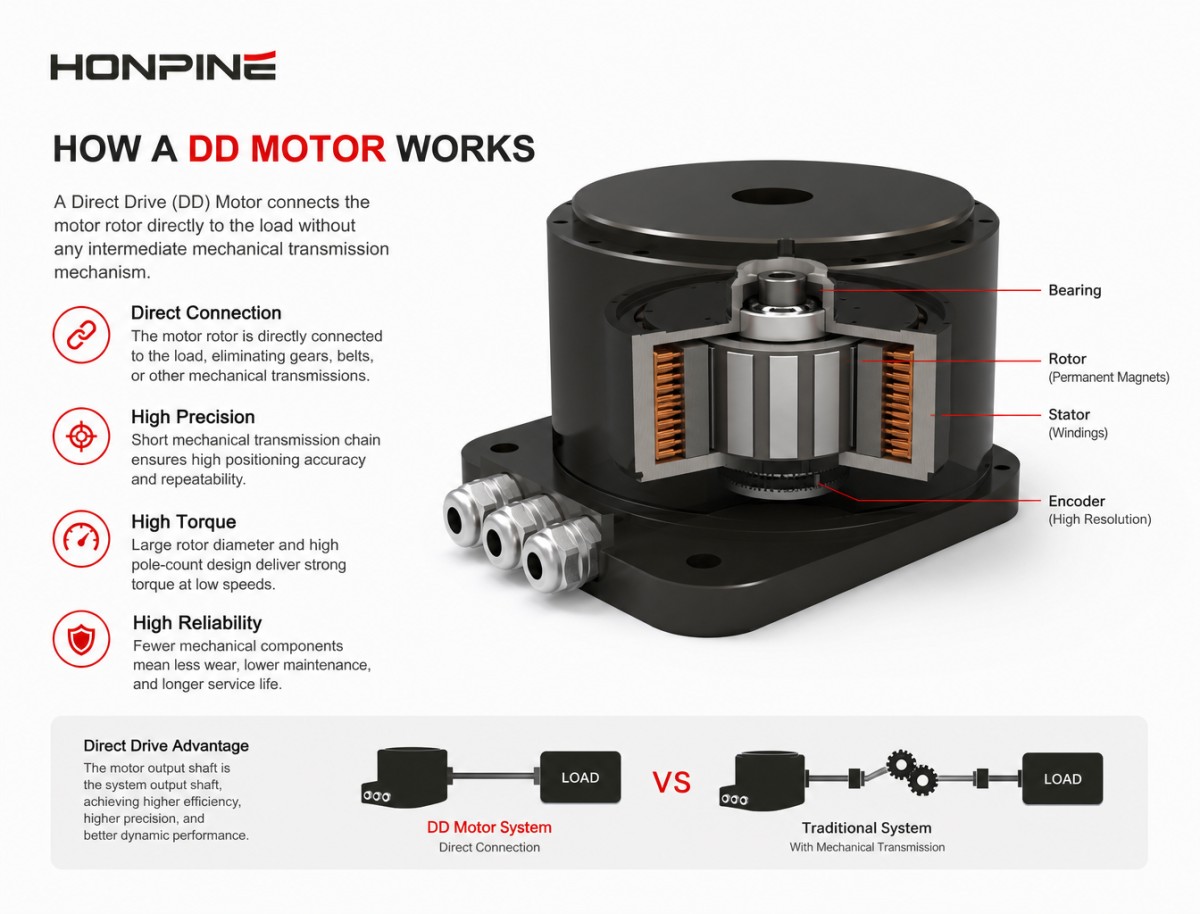

直驱电机的工作原理是什么？

DD 电机，或称直接驱动电机，将电机转子直接连接到被驱动负载，而无需中间齿轮箱、皮带、滑轮或其他机械传动机构。

大多数工业设备中使用的旋转式直驱电机都基于高极数永磁电机结构。相对较大的转子直径使电机能够在低转速下产生较大的扭矩。

由于没有机械减速级，电机的输出轴也是运动系统的输出轴。

这样就形成了一个非常短的机械传动链。

电机与负载之间没有齿轮啮合、没有柔性花键，也没有机械减速比。

主要部件通常包括定子、转子、永磁体、绕组、轴承和高分辨率编码器。

由于电机位置与负载位置直接相关，因此编码器显得尤为重要。

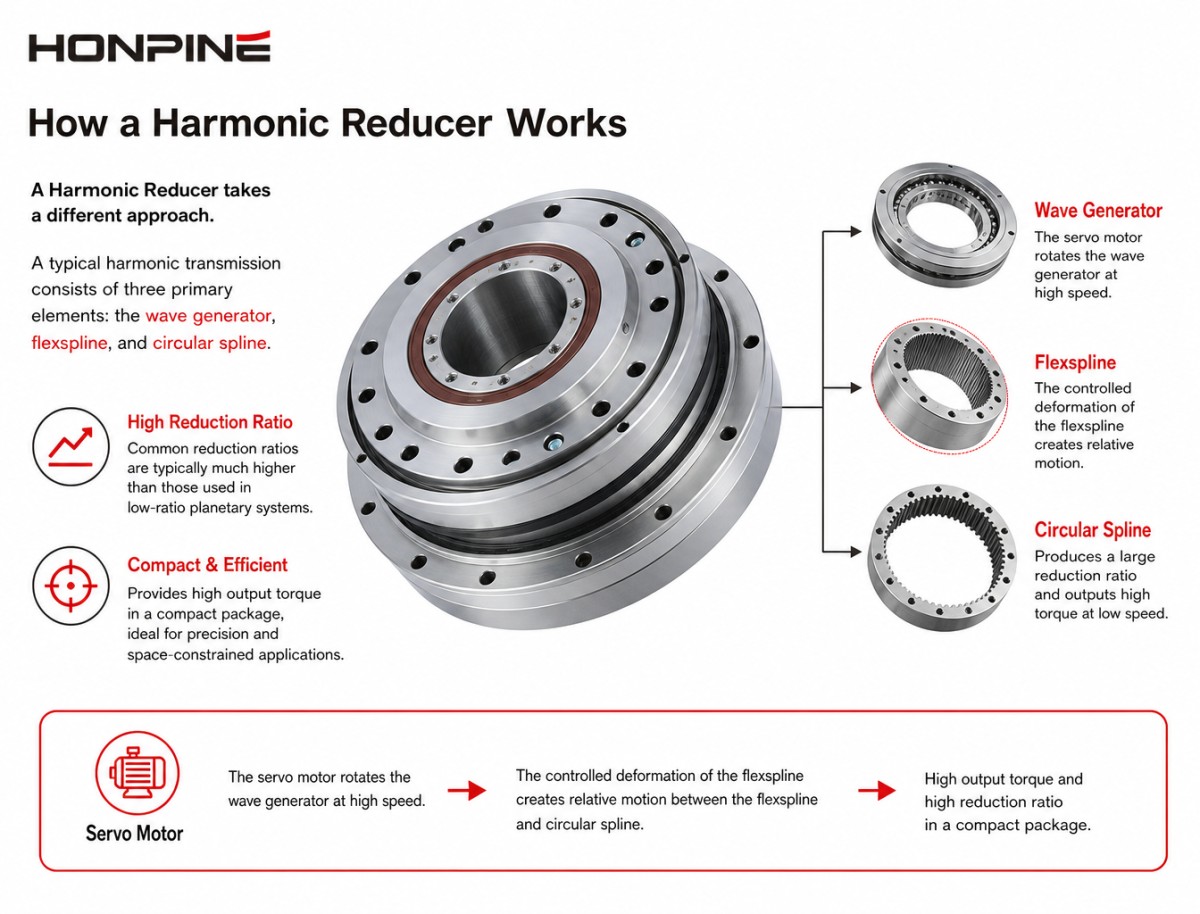

谐波减频器的工作原理是什么？

谐波抑制器采用了不同的方法。

典型的谐波传输由三个主要元件组成：波发生器、柔性样条和圆形样条。

伺服电机高速旋转波形发生器。柔性轴的受控变形使柔性轴与圆弧轴之间产生相对运动，从而产生较大的减速比。

常用的减速比通常比低减速比行星系统中的减速比要高得多。

这样一来，相对较小的高速伺服电机就能在较低的速度下产生更高的输出扭矩。

因此，谐波减速器具有重要的机械优势：

结构紧凑，输出扭矩高，减速比高。

这也是谐波齿轮箱被广泛应用于机器人关节、精密旋转轴和紧凑型自动化设备的主要原因之一。

2. 直驱电机与谐波减速器：减速比和输出扭矩

这两种技术最大的区别之一在于它们产生输出扭矩的方式。

直驱电机不使用减速比来增大电机扭矩。

电机本身必须产生所需的输出扭矩。

因此，增加所需扭矩通常意味着增加电机直径、有效磁体积、绕组容量或冷却能力。

谐波减速器通过其减速比产生扭矩放大作用。

例如，高速运转的伺服电机可以与减速比为 50:1 或 100:1 的谐波减速器组合使用。

理论关系可以简化为：

输出扭矩 ≈ 电机扭矩 × 减速比 × 传动效率

实际输出扭矩还必须考虑减速器效率、热条件、加速要求和占空比。

当应用需要相对较小的电机封装产生高扭矩时，谐波减速器具有显著优势。

当所需的输出速度相对较低，且应用受益于直接扭矩产生时，DD 电机就更具吸引力了。

工程考量

如果申请需要：

• 极高的扭矩

• 有限的径向空间

• 高还原率

• 紧凑型电机尺寸

谐波抑制器通常更容易集成。

如果申请需要：

• 低速连续旋转

• 直接扭矩控制

• 高动态响应

• 零机械传动间隙

• DD马达可能更合适。

3. 反冲和定位精度

反冲是直驱电机与谐波减速器之间最常被讨论的区别之一。

DD马达在电机和负载之间没有机械齿轮传动装置。

因此，不存在传统意义上的齿轮间隙。

这在旋转方向频繁变化且负载必须立即响应微小指令变化的应用中尤其有价值。

例如精密检测台、半导体设备、高速分度系统和某些机器人关节。

然而，说DD马达能够自动提供完美的定位精度是不准确的。

DD系统的最终定位精度仍然取决于：

• 编码器精度

• 伺服调谐

• 轴承跳动

• 机械刚度

• 热变形

• 安装精度

• 负荷扰动

而谐波减速器则是一种机械传动系统。

高质量的谐波减速器可以实现极低的背隙，使其适用于精密机器人和自动化应用。

重要的区别在于，低齿隙并不等同于零机械传动。

对于许多工业应用而言，精密谐波减速器的反冲已经足够小，剩余误差主要由机器的其他部件造成。

因此，工程师不应仅仅因为应用规范中写着“高精度”就选择 DD 电机。

实际的定位和重复性要求必须在整机层面进行评估。

4. 动态响应：直驱电机与谐波减速机

动态响应是DD马达具有强大优势的另一个领域。

直接驱动电机直接向负载施加电磁转矩。

电机和负载之间没有齿轮箱，因此不会引入机械柔性、传动误差或额外的旋转元件。

这可以简化系统的动态行为。

结果可能是：

• 快速加速

• 快速减速

• 平稳倒车

• 高伺服带宽

• 出色的扭矩响应

这使得DD马达在高速分度和精密运动应用中特别有吸引力。

然而，谐波减速器并不一定是“慢”的。

设计合理的谐波驱动系统也能实现优异的动态性能，尤其是在减速器尺寸合适且伺服控制系统经过适当调整的情况下。

主要区别在于谐波传动将机械刚度和柔度引入运动链中。

对于需要极快扭矩变化或高度透明力控制的应用而言，这种区别变得越来越重要。

5.扭矩密度和安装空间

在这一点上，谐波减速器通常比直驱电机性能更优。

直接驱动电机需要足够的电磁半径和有效磁体积才能直接产生扭矩。

随着输出扭矩的增加，电机的直径可能会变得相对较大。

对于有径向空间的旋转工作台和其他设备来说，这是可以接受的。

在机器人关节处，难度会更大。

机器人关节的直径可能非常有限，同时还需要：

• 高输出扭矩

• 高还原率

• 低重量

• 高刚度

• 紧凑型包装

这正是谐波减速器具有吸引力的地方。

小型伺服电机与谐波减速器结合使用，无需极大的电机直径即可产生相当大的输出扭矩。

对于结构紧凑的机器人关节而言，这可能是一个决定性的优势。

实际比较

大型旋转工作台可能有足够的空间容纳大型DD马达。

六轴机器人关节可能并非如此。

因此，在选择驱动技术之前，应该考虑设备的物理架构。

6. 效率、发热量和占空比

效率的衡量远比简单地比较机械部件的数量复杂得多。

直驱电机消除了与变速箱相关的机械传动损耗。

这可以提供非常高效的机械动力通路。

然而，DD马达可以在相对较低的速度下产生高扭矩。

在持续低速、高扭矩运行的情况下，电机可能需要很大的电流。

因此，铜损可能成为一个重要的热损耗考虑因素。

谐波减速器会因其机械变形和摩擦而引入传输损耗。

其效率通常低于直接机械连接，实际效率很大程度上取决于减速比、转速、负载、润滑、温度和运行条件。

因此，工程师应该根据实际占空比来评估效率，而不是使用单一的标称效率值。

例如，DD 电机对于连续旋转的精密旋转工作台可能特别有吸引力。

对于间歇性运行但需要在较小范围内获得非常高峰值扭矩的机器人关节而言，谐波减速器可能仍然是更好的选择。

7. 刚度和机械柔度

在比较直驱电机与谐波减速器时，系统刚性常常被忽略。

直驱电机省去了变速箱，因此消除了一个主要的机械柔性来源。

负载直接与电机连接。

这可以简化机械系统，提高扭矩传递的透明度。

然而，DD系统的整体刚性仍然取决于电机外壳、轴承、轴、安装结构和机器框架。

谐波减速器具有其自身的扭转刚度特性。

柔性轴的设计使其在运行过程中能够弹性变形。

这提供了谐波传递原理，但也引入了一定程度的扭转柔顺性。

对于普通的机器人运动而言，这未必是一个缺点。

事实上，谐波减速器的机械特性可以很好地与伺服控制配合，并有助于实现平稳的机器人运动。

但在带宽极高的力控制应用中，机械柔顺性必须包含在控制模型中。

8. 编码器要求

在比较直驱电机和谐波减速器时，编码器的选择尤为重要。

对于直驱电机，编码器与输出位置直接相关。

因此，任何编码器误差都会直接反映在输出测量结果中。

这对以下方面提出了很高的要求：

• 编码器分辨率

• 编码器精度

• 安装同心度

• 热稳定性

• 伺服调谐

高分辨率绝对式编码器常用于精密直接数字应用中。

谐波减速器可在电机和输出之间提供机械减速比。

这意味着从输出端看，电机侧编码器分辨率实际上乘以了机械减速比。

然而，工程师不应将此理解为减速器会自动消除所有定位误差。

减速器会引入自身的传动误差、扭转变形、温度相关变化和机械公差。

所以：

高编码器分辨率并不一定等同于高系统精度。

编码器、传动机构、轴承、机械结构和控制算法必须综合考虑。

9. 可靠性、维护和使用寿命

DD马达的机械传动结构相对简单。

它没有需要齿轮润滑的变速箱，也没有柔性花键或齿轮齿进行机械传动循环。

这可以减少维护需求。

对于维护难以进入的洁净室半导体设备或机器而言，这可能很有价值。

然而，从绝对意义上讲，DD马达并非无需维护。

轴承、编码器系统、冷却系统和电气元件仍然需要考虑使用寿命。

谐波减速器也需要适当的润滑，并且必须在其额定负载、速度、温度和工作周期内运行。

柔性轴是关键部件，在运行过程中会反复发生弹性变形。

因此，减速器的选择应考虑预期使用寿命，而不是简单地假设所有谐波减速器的寿命都相同。

对于高循环机器人关节的连续运行，减速器疲劳寿命可能成为一个重要的选择因素。

对于在受控条件下运行的洁净室旋转台而言，DD 电机的维护优势可能变得更加重要。

10. DD马达与谐波减速器：哪种更适合您的应用？

没有绝对的赢家。

正确的选择取决于设备的机械要求。

精密旋转工作台用DD马达

DD马达特别适用于以下应用：

半导体检测台、晶圆检测设备、精密分度台、光学检测系统、激光加工机和高速旋转定位系统。

这些应用可以受益于直接驱动、低机械反冲、快速响应和平稳旋转。

例如，半导体检测旋转台可能优先考虑角度定位精度、重复性、振动控制和快速分度。

在这种情况下，DD马达的优势可以抵消其较大的直径和较高的初始成本。

机器人关节谐波减速器

谐波减速器尤其适用于：

工业机器人关节、协作机器人、人形机器人关节、相机云台、AGV转向机构和紧凑型旋转执行器。

主要原因并非仅仅是精度问题。

它是以下各项的组合：

高减速比+高扭矩密度+结构紧凑+低齿隙。

机器人肩关节或腕关节的安装空间有限。

使用大型 DD 电机可能会增加关节直径和重量。

谐波减速器允许设计人员使用较小的高速伺服电机，同时产生高输出扭矩。

这是谐波传输最重要的实际优势之一。

DD马达与谐波减速器在协作机器人中的应用

协作机器人值得特别关注，因为它们既需要精确操作，又需要与人类互动。

DD马达提供直接扭矩传输，并可提供出色的扭矩响应。

这有助于控制力量。

但是，当需要高输出扭矩时，电机可能会变得相对较大。

谐波减速器可以提供更紧凑的关节结构。

其低反冲和高扭矩密度使其广泛适用于协作机器人关节。

权衡之处在于，机械传动引入了柔顺性和传动特性，在设计力控制算法时必须考虑这些特性。

因此，对于协作机器人应用而言，问题不只是 DD 或谐波哪个“更好”。

设计师应评估：

关节扭矩、关节速度、机器人有效载荷、外力要求、关节直径、重量、反向驱动能力、刚度、控制带宽和安全策略。

数控旋转工作台用直驱电机与谐波减速机的比较

数控旋转工作台提供了另一个有用的比较依据。

精密数控旋转工作台可能需要：

• 高角度定位精度

• 高重复性

• 平滑插值

• 快速索引

• 高刚度

• 连续运行

• 低振动

DD 电机对于高速直驱旋转工作台来说极具吸引力，因为电机可以直接驱动工作台。

这样可以消除变速箱间隙，并简化变速箱结构。

然而，当旋转工作台需要在相对紧凑的封装内实现高扭矩时，谐波减速器仍然很有用。

正确的选择很大程度上取决于工作台直径、工件惯性、所需速度、切削力、加速度和定位精度。

对于重型加工而言，整个旋转轴的机械刚度和承载能力可能比仅仅消除反向间隙更重要。

何时应该选择直驱电机？

当应用非常注重直接转矩控制和动态响应时，DD 电机值得考虑。

典型病症包括：

• 低至中等输出速度

• 高定位精度

• 频繁的加速和减速

• 频繁的方向变化

• 连续旋转运动

• 最小机械传动

• 维护要求低

• 足够的安装直径

典型应用包括半导体设备、检测系统、精密旋转工作台、光学设备、高速分度机和特定机器人关节。

谐波减频器何时是更好的选择？

当结构紧凑和扭矩密度是主要的设计限制条件时，谐波减速器通常更具吸引力。

典型病症包括：

• 高输出扭矩

• 安装空间有限

• 高还原率

• 低反冲

• 紧凑型机器人关节

• 高负载重量比要求

• 定位精度中等至高

• 输入端可获取伺服电机转速

典型应用包括工业机器人、协作机器人、人形机器人、机器人旋转执行器、相机系统、AGV转向机构和紧凑型自动化设备。

DD马达和减速机并非总是竞争对手

需要强调的是，DD马达和谐波减速器并非在所有应用中都具有竞争关系。

它们解决的是不同的机械问题。

直驱电机省去了机械减速级。

谐波减速器可形成结构紧凑的高传动比机械传动装置。

在某些系统中，最佳解决方案甚至可能需要在不同维度上采用不同的技术。

例如，一台精密自动化机器可以在高速旋转定位轴上使用直驱电机，而在紧凑型辅助旋转轴上使用谐波减速器。

机器人可能在高扭矩关节上使用谐波传动，而另一种机构则使用直接驱动，因为低惯性和扭矩透明度更为重要。

因此，最佳的工程方法是根据每个轴的要求选择传输架构。

DD马达与谐波减速器：快速选型指南

直驱电机与谐波减速器：最终抉择

选择直驱电机还是谐波减速机，不应仅依据反冲、扭矩或价格等单一指标。

当机器受益于直接扭矩传递、高动态响应、平稳运动和最小机械传动时，DD 电机就很有吸引力。

当机器需要高扭矩密度、紧凑的尺寸、高减速比和低背隙时，谐波减速器就很有吸引力。

对于精密旋转工作台、半导体设备、光学系统和高速分度机构，直驱旋转电机可以提供显著的优势。

对于机器人关节、协作机器人、人形机器人和紧凑型旋转执行器而言，谐波减速器或谐波齿轮箱通常可以在扭矩、尺寸、精度和成本之间提供更好的平衡。

因此，最重要的工程原理很简单：

不要先选择电机或减速器，而要先选择运动架构。

一旦确定了所需的扭矩、速度、惯性、定位精度、占空比、安装空间、刚度、热条件和维护要求，就更容易确定合适的旋转驱动技术。

对于设备制造商而言，这种方法还可以基于相同的应用特定性来评估 DD 电机、谐波减速器、行星减速器和集成旋转执行器，而不是仅仅根据产品目录规格来比较单个产品。

常见问题：DD马达与谐波减速器

直驱电机比谐波减速器更精确吗？

未必。

直驱电机消除了机械齿轮间隙，这对于精密运动而言是一项重大优势。然而，最终系统精度还取决于编码器精度、轴承跳动、机械刚度、热变形、伺服调谐和安装。

高质量的谐波减速器可以实现非常低的背隙，并且在设计合理的伺服系统中可以提供优异的定位性能。

DD马达更适合用于机器人关节吗？

不总是如此。

DD 电机可以提供出色的扭矩响应和直接力传递，但高扭矩 DD 电机可能需要相对较大的直径。

对于紧凑型机器人关节，谐波减速器通常能更好地兼顾扭矩密度、减速比、尺寸和低背隙。

为什么直驱电机通常体积更大？

直驱电机没有变速箱来放大扭矩。

电机本身必须产生所需的输出扭矩。增加电机的有效半径和有效磁体积是提高扭矩的一种方法，但这会导致电机直径增大。

谐波减速器能否实现零反冲？

精密谐波减速器可以提供极低的齿隙，但不能将其描述为等同于完全无齿轮的直接驱动系统。

机械传动装置仍然具有自身的刚度、弹性变形、制造公差和传动特性。

哪种更适合数控旋转工作台？

两者都可行。

DD 电机对于高速精密旋转工作台来说特别有吸引力，因为直接驱动、平稳运动和快速分度非常重要。

当高扭矩和紧凑的封装更为重要时，谐波减速器可能很有吸引力。

最终选择应考虑工件惯性、切削力、工作台直径、速度、加速度、定位精度和刚度。

哪种更适合半导体设备？

DD 电机因其直接驱动、低机械反冲和快速响应等优点，通常被应用于精密旋转定位和检测设备中。

然而，最终的选择取决于具体的设备架构、有效载荷、洁净室要求、速度、精度和热限制。

结论

DD马达与谐波减速机的比较，归根结底是两种不同旋转运动方式的比较。

DD 电机取消了机械减速级，专注于直接扭矩产生、高动态响应和最小机械传动。

谐波减速器采用高传动比应变波齿轮机构，实现了高扭矩密度和紧凑的机械集成。

两种技术没有绝对的优劣之分。

正确的解决方案取决于机器的实际需求。

对于精密旋转工作台、半导体检测系统、光学设备和高速分度设备，DD 电机可以提供显著优势。

对于机器人关节、协作机器人、人形机器人、紧凑型旋转执行器和其他空间受限的机构，谐波减速器可以提供扭矩、尺寸、精度和机械集成的更实用组合。

因此，对于设计下一代自动化和机器人设备的工程师来说，真正的问题不是“DD马达还是谐波减速器？”

这是：

“在现有的机械、热力、控制和成本限制条件下，哪种旋转驱动架构能够提供所需的性能？”
