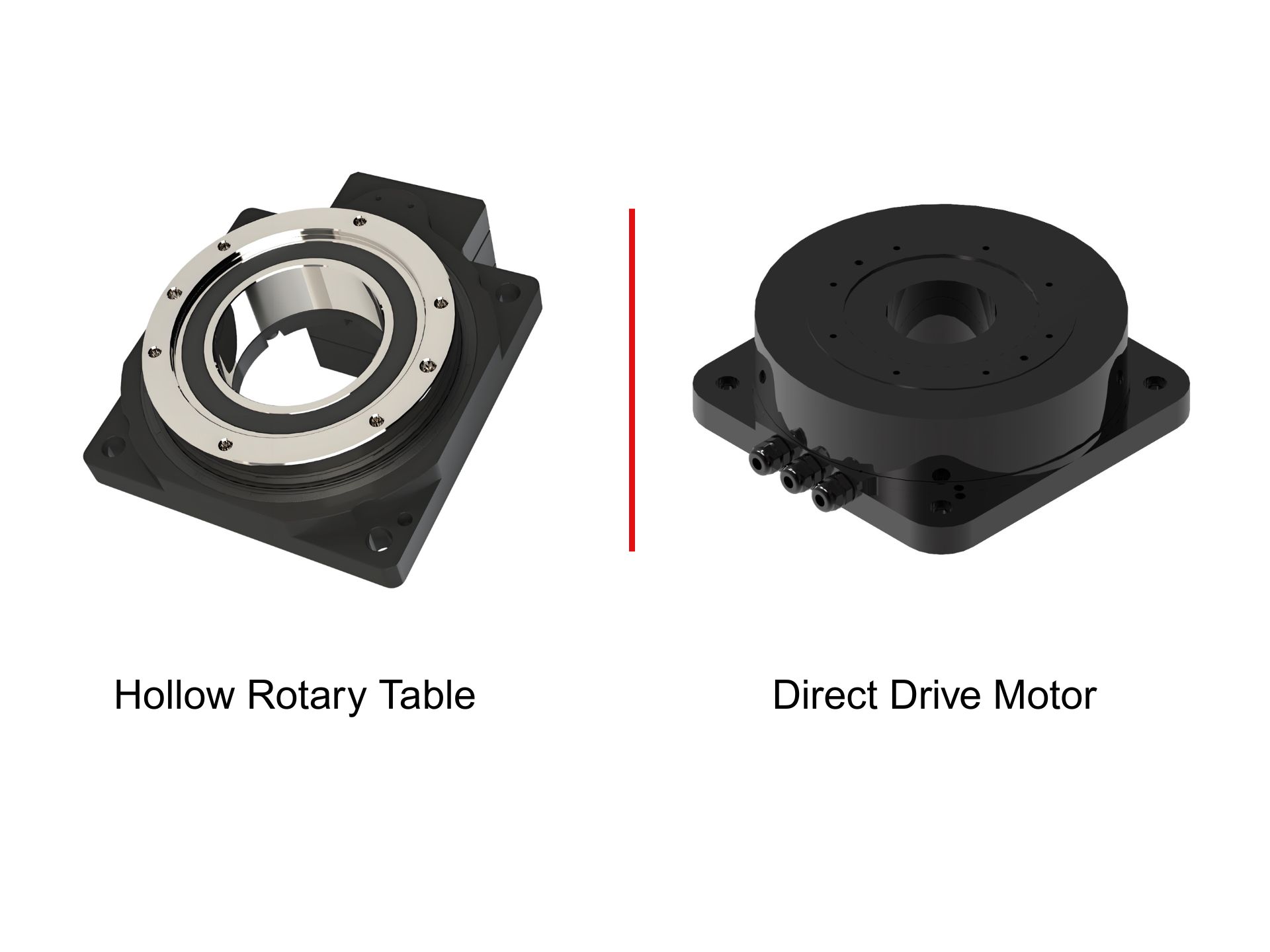

直驱电机与中空旋转平台：如何为自动化设备选择合适的旋转运动解决方案

在 3C 制造、半导体设备、精密检测、激光加工、机床和自动化装配系统中，选择旋转轴不仅仅是选择电机的问题。

一个完整的旋转运动系统需要考虑扭矩、速度、定位精度、负载惯性、刚度、响应时间、电缆布线、安装空间和长期运行稳定性。

这就是为什么设备设计人员经常面临一个根本性问题：

旋转负载应该由直驱电机直接驱动，还是应该使用空心旋转平台，通过集成精密减速机构来实现更高的输出扭矩？

对于某些应用，还可以考虑采用谐波旋转执行器和精密行星减速器等其他解决方案。

正确的做法并非预先决定机器必须使用直驱电机或空心旋转平台。相反，应首先分析旋转运动需求，然后选择合适的机械结构。

首先要明确旋转轴需要实现的目标。

旋转轴从外观上看可能相似，但其实际功能会因机器的不同而完全不同。

例如，半导体检测设备中的旋转平台可能需要极其稳定的角度定位和高速扫描。3C组装机中的多工位旋转工作台可能更注重循环时间、负载能力和重复性。激光加工系统可能需要连续旋转和精确的轨迹控制，而四轴机床则可能优先考虑刚性、负载能力和抗切削力。

所有这些系统都需要旋转运动，但它们不一定需要相同的解决方案。

因此，旋转轴选择的第一步应该是建立完整的运动曲线。

设备设计人员需要了解负载、转动惯量、所需旋转角度、最大速度、加速时间、稳定时间和每日运行时间。

一旦这些参数明确，直接驱动电机和空心旋转平台之间的选择就变得更有意义了。

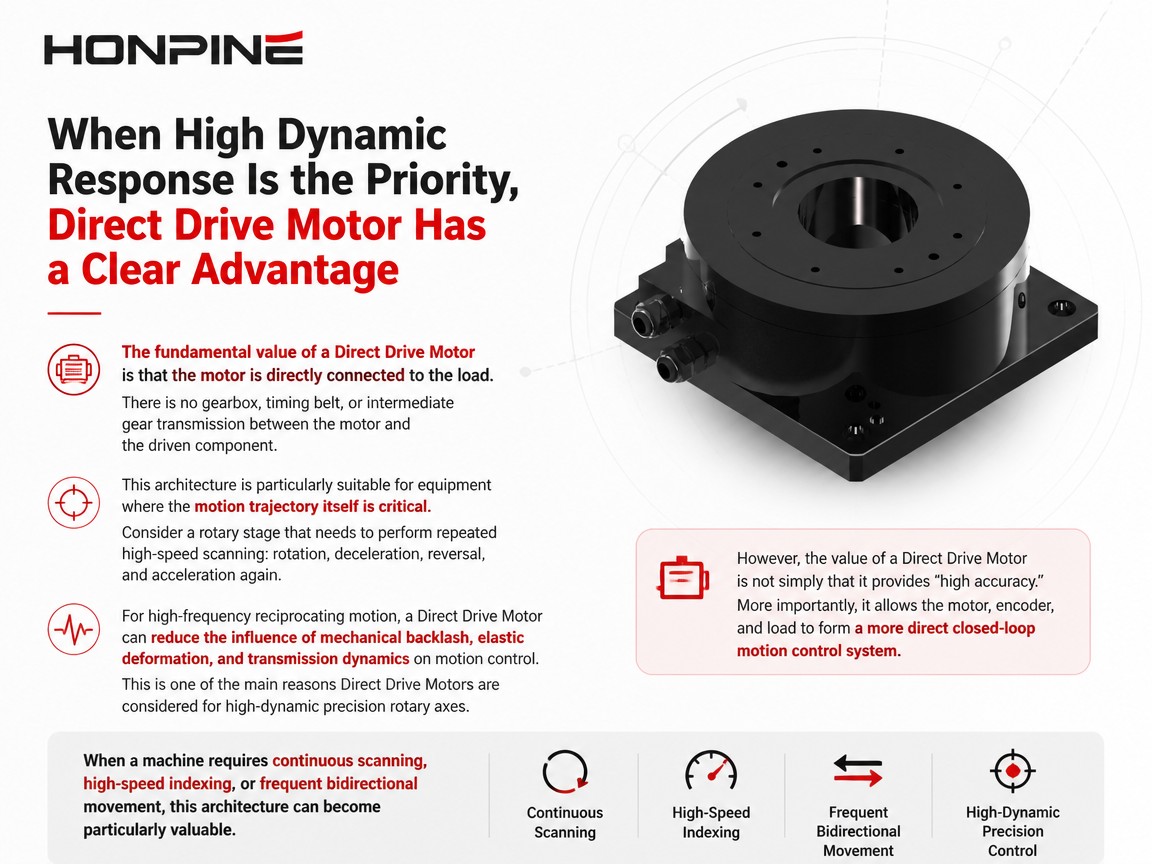

当高动态响应是首要考虑因素时，直驱电机具有明显的优势。

直驱电机的根本优势在于电机直接与负载连接。

电机与被驱动部件之间没有变速箱、正时皮带或中间齿轮传动装置。

这种架构特别适用于运动轨迹本身至关重要的设备。

考虑一个需要进行重复高速扫描的旋转平台：

旋转、减速、反转，然后再次加速。

机械传动路径越短，控制系统对负载的作用就越直接。

对于高频往复运动，直驱电机可以减少机械反冲、弹性变形和传动动力学对运动控制的影响。

这也是为什么高动态精度旋转轴会考虑使用直驱电机的主要原因之一。

然而，直驱电机的价值不仅仅在于它提供了“高精度”。

更重要的是，它使电机、编码器和负载能够形成更直接的闭环运动控制系统。

当机器需要连续扫描、高速索引或频繁的双向移动时，这种架构就显得尤为重要。

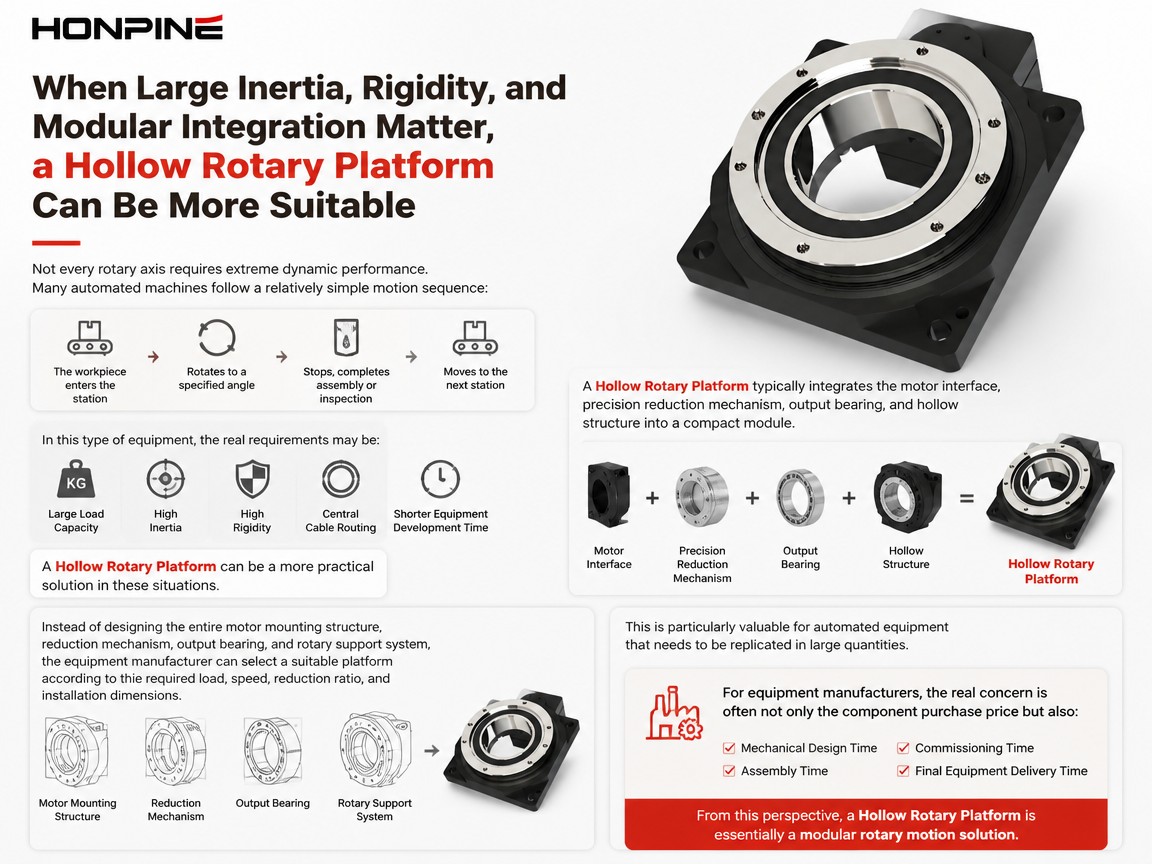

当大惯性、高刚度和模块化集成至关重要时，空心旋转平台可能更合适。

并非所有旋转轴都需要极高的动态性能。

许多自动化机器遵循相对简单的运动顺序：

工件进入工位，旋转到指定角度，停止，完成装配或检验，然后移动到下一个工位。

对于这类设备，真正的要求可能是：

承载能力强、惯性大、刚性高、电缆集中布线、设备开发周期短。

在这些情况下，空心旋转平台可能是一种更实用的解决方案。

空心旋转平台通常将电机接口、精密减速机构、输出轴承和空心结构集成到一个紧凑的模块中。

而不是设计整个：

• 电机安装结构

• 还原机制

• 输出轴承

• 旋转支撑系统

设备制造商可以根据所需的负载、速度、减速比和安装尺寸选择合适的平台。

这对于需要大量复制的自动化设备来说尤其有价值。

对于设备制造商而言，真正关心的往往不仅是零部件的采购价格，还包括：

• 机械设计时间

• 组装时间

• 调试时间

• 最终设备交付时间。

从这个角度来看，空心旋转平台本质上是一种模块化旋转运动解决方案。

不要仅凭准确性来评判解决方案。

旋转轴选择中一个常见的错误是假设：

“精度要求越高，就越需要直驱电机。”

这种情况并非总是如此。

例如，一台多工位 3C 装配机可能需要旋转到多个位置，并在每个工位保持稳定。

其实际优先事项可能是：

• 重复性

• 载荷稳定性

• 旋转刚度

• 周期。

如果空心旋转平台已经能够满足这些要求，那么仅仅为了获得更高的理论动态性能而增加系统复杂性可能就没有什么道理了。

另一方面，如果机器需要在连续旋转过程中保持高精度的运动，例如扫描、视觉检测或激光加工，则直驱电机的直驱架构可以提供显著的优势。

因此，选择题应该从：

哪个产品的准确度更高？

到：

“旋转轴的主要功能是定位，还是连续运动控制？”

这些是截然不同的设计要求。

对于高惯性旋转负载，需评估整个运动系统。

假设一台自动化机器需要驱动一个相对较大的旋转工作台。

桌子本身可能并不特别重，但由于其大部分质量位于远离旋转中心的位置，因此其转动惯量可能相当大。

在这种情况下，仅仅考虑电机额定扭矩是不够的。

该系统应根据以下几点进行评估：

负载惯性、加速度、加速时间和目标循环时间。

直驱电机必须直接产生所需的加速扭矩，因此随着负载惯性的增加，电机尺寸可能会迅速增大。

空心旋转平台可利用减速机构来降低电机侧的反射负载惯性，同时增加输出扭矩。

因此，对于大型旋转工作台、重型夹具和多工位旋转机构，应将电机、减速机构、轴承系统和输出结构作为一个集成系统进行评估。

这也是空心旋转平台在许多自动化应用中保持高度竞争力的原因之一。

空心结构不仅仅是方便的电缆布线

旋转平台的空心结构有时被视为次要特征。

然而，在自动化设备中，它可以直接影响整体机械结构。

想象一下一个需要进行路径规划的旋转平台：

• 电源线

• 编码器电缆

• 气动管路

• 真空管

• 传感器接线

如果采用实心旋转轴，这些管线可能需要绕到外部布置。

由于平台持续旋转，可能需要额外的组件，例如电缆支架、旋转接头或电缆保护装置。

中空结构使得这些线路能够穿过旋转轴的中心。

这样可以减少电缆干扰，同时使设备更加紧凑。

因此，对于多工位旋转工作台、自动化装配设备、检测平台和旋转夹具而言，空心结构不仅仅是一项规格参数，它更是一项重要的机械设计优势。

应在设备的整个生命周期内评估合适的解决方案。

如果只考虑初始购买价格，一种解决方案可能看起来更便宜。

但对于设备制造商而言，更有意义的计算是总生命周期成本。

例如，无框直驱电机的设计可能需要额外的工程工作：

• 轴承系统

• 转子支撑

• 编码器安装结构

• 机械对准。

因此，机械工程方面的初始投资可能会更高。

然而，对于大批量生产的设备而言，这种架构可能提供足够的运动性能，从而证明额外工程投入的合理性。

另一方面，空心旋转平台可以显著减少机械开发工作量。

标准化模块可以缩短设计、组装和调试时间。

对于设备制造商而言，该价值可能不会直接体现在组件采购价格中，而是可能以以下形式出现：

• 更短的开发周期

• 更快的配送

• 降低工程成本。

因此，真正的解决方案比较应该考虑以下因素：

组件成本 + 工程成本 + 装配成本 + 调试成本 + 维护成本

而不是简单地比较两个部件的购买价格。

不同的旋转轴可以使用不同的解决方案

一台复杂的机器并不一定需要在每个轴上都使用相同的旋转技术。

例如，一台3C自动化机器可能包含：

高速视觉扫描轴、多工位旋转轴、精密定位轴和若干辅助旋转轴。

这些轴的运动要求完全不同。

高速扫描轴可以受益于直驱电机。

负责驱动大惯性工作台或多工位分度机构的旋转轴可能更适合采用空心旋转平台。

在有限的安装空间内运行的机器人旋转关节可能需要谐波旋转执行器或谐波关节模块来实现高减速比和高扭矩密度。

对于需要平衡效率、速度和成本的传动轴，精密行星减速器与伺服电机相结合可能是另一种实用的选择。

这种方法更接近现实世界的机器设计。

目标不是对所有旋转轴都使用同一种产品，而是根据每个轴的运行条件选择最合适的运动解决方案。

从机器需求出发，反向推导，选择旋转解决方案。

通过从几个基本问题入手，可以简化甄选过程。

首先，该设备需要直接运动控制还是通过减速实现扭矩倍增？

如果高动态响应、连续扫描和快速响应至关重要，则应考虑使用直驱电机。

如果高输出扭矩和大负载能力更为重要，那么空心旋转平台可能更合适。

其次，该机器是否需要集中布线？

如果需要气动管道、电缆、真空管或传感器穿过旋转轴，那么空心结构的价值就显得更加重要了。

第三，旋转轴是否有较大的负载惯性或外部负载？

如果系统承受较大的径向载荷、轴向载荷或倾覆力矩，则需要仔细评估输出轴承和机械刚度，而不仅仅关注电机扭矩。

最后，还应考虑设备制造商自身的工程能力和交付要求。

如果工程团队需要高度定制化的旋转轴，无框直驱电机可提供更大的机械集成自由度。

如果目标是快速开发标准化设备，空心旋转平台可以大大减少机械设计和调试工作量。

直驱电机、空心旋转平台及其他技术可构成完整的运动解决方案。

从机械解决方案的角度来看，直驱电机和空心旋转平台不应被视为孤立的产品。

它们可以与其他运动技术互补。

对于高动态精度旋转轴，直驱电机可实现直接负载控制。

对于需要高刚性、大惯性能力和中央电缆布线的自动化旋转机构，空心旋转平台可以提供高度集成的解决方案。

对于需要高减速比、高扭矩密度和紧凑尺寸的机器人关节，谐波旋转执行器或谐波关节模块可能更合适。

对于需要在效率、输入速度、输出扭矩和成本之间取得平衡的传动系统而言，精密行星减速器可以提供另一种实用的解决方案。

这些技术共同构成了一个更广泛的体系：

旋转运动解决方案

而不仅仅是各个独立部件的集合。

结论：不存在最佳的单一旋转轴解决方案。

不应简单地将直驱电机和空心旋转平台视为竞争产品。

它们解决的是不同的工程问题。

直驱电机特别适用于优先考虑直接驱动、高动态响应、连续运动和精确运动控制的旋转轴。

空心旋转平台特别适用于需要扭矩倍增、高刚性、大惯性负载处理、中央电缆布线和快速模块化集成的自动化设备。

在更复杂的机器中，直驱电机、空心旋转平台、谐波旋转执行器和精密行星减速器都可以在同一个系统中使用。

因此，对于设备工程师来说，更有用的问题不是：

“直驱电机和空心旋转平台，哪个更好？”

更恰当的问题是：

“这个旋转轴究竟需要解决什么问题？”

一旦明确定义了负载、惯性、速度、精度、刚度、循环时间、安装空间和电缆布线要求，就更容易确定合适的旋转解决方案。

这也是 HONPINE 在其运动产品组合中可以强调的方向：不仅提供单一的传动部件，而且帮助客户根据其设备的实际运行条件选择合适的旋转运动解决方案。
