更高的减速机速比是否意味着更大的扭矩？行星减速机、谐波减速机和RV减速机详解

您好，我是 HONPINE 的技术总监 Theodore Li。在从事齿轮箱和运动控制系统相关工作时，我经常遇到一个问题：更高的齿轮箱减速比是否总是意味着更高的输出扭矩。

基本关系很直接：当电机输入扭矩保持不变时，提高减速比通常会增加理论输出扭矩，同时降低输出转速。然而，齿轮箱选型不能仅依据减速比。

实际输出扭矩还会受到传动效率、额定扭矩、峰值扭矩、齿轮强度、轴承承载能力、热性能、背隙、扭转刚度和工况的影响。这些因素在行星齿轮箱、谐波齿轮箱和RV 齿轮箱之间也存在显著差异。

本文将说明齿轮箱减速比如何影响输出扭矩，并探讨工程师在选择这三类齿轮箱时应考虑哪些因素。

齿轮箱减速比如何影响输出扭矩？

输入扭矩与输出扭矩之间的基本关系可表示为：

输出扭矩 = 输入扭矩 × 齿轮比 × 效率

例如，如果电机提供 10 N·m 的输入扭矩，而齿轮箱的减速比为 10:1，则传动损失前的理论输出扭矩为：

10 N·m × 10 = 100 N·m

如果齿轮箱效率为 90%，则在这种简化条件下，实际输出扭矩约为：

10 N·m × 10 × 0.90 = 90 N·m

如果减速比提高至 20:1，而输入扭矩和效率保持不变：

10 N·m × 20 × 0.90 = 180 N·m

这就是齿轮箱能够增大输出扭矩的基本原因。

但是，该计算描述的是扭矩放大关系。它并不意味着仅仅因为减速比较高，齿轮箱就能承受无限大的输出扭矩。

更高的齿轮比也会降低输出转速

电机转速与齿轮箱输出转速之间的关系可表示为：

输出转速 = 输入转速 ÷ 齿轮比

对于一台以 3,000 rpm 运行的电机：

10:1 比率 → 输出约 300 rpm

20:1 比率 → 输出约 150 rpm

50:1 比率 → 输出约 60 rpm

因此，选择齿轮箱减速比始终需要平衡输出扭矩与输出转速。

更高的减速比可能提供更大的理论扭矩放大，但也会降低应用可获得的输出转速。

为什么更高的齿轮箱减速比并不总是意味着更高的扭矩承载能力？

理论扭矩放大与齿轮箱的实际扭矩承载能力之间存在重要区别。

每台齿轮箱都有明确的机械负载能力。齿轮、轴、轴承、壳体及其他内部部件均设计为在特定的扭矩和转速范围内运行。

因此，制造商规格中规定的额定输出扭矩和允许峰值扭矩，对于选型而言比单独的减速比更重要。

额定扭矩和峰值扭矩

根据齿轮箱设计，制造商可能规定：

• 额定输出扭矩

• 峰值输出扭矩

• 允许最大扭矩

• 连续运行扭矩

额定扭矩对于连续运行尤为重要。

峰值扭矩通常与加速、减速、冲击或其他瞬态工况等短时负载有关。应始终根据制造商的规格评估允许峰值扭矩及其持续时间。

更高的减速比无法弥补机械扭矩承载能力不足、无法满足应用需求的齿轮箱。

传动效率影响实际输出扭矩

齿轮箱始终存在一定的传动损失。

能量会因齿轮啮合、轴承摩擦、润滑、变形及其他内部机制而损失。这些损失会降低输出端可获得的扭矩并产生热量。

因此，更实际的关系为：

实际输出扭矩 ≈ 输入扭矩 × 齿轮比 × 传动效率

因此，在比较不同齿轮箱减速比时，工程师不仅应考虑标称减速比，还应考虑实际运行转速和负载下的效率。

行星齿轮箱：高效率和灵活的减速比

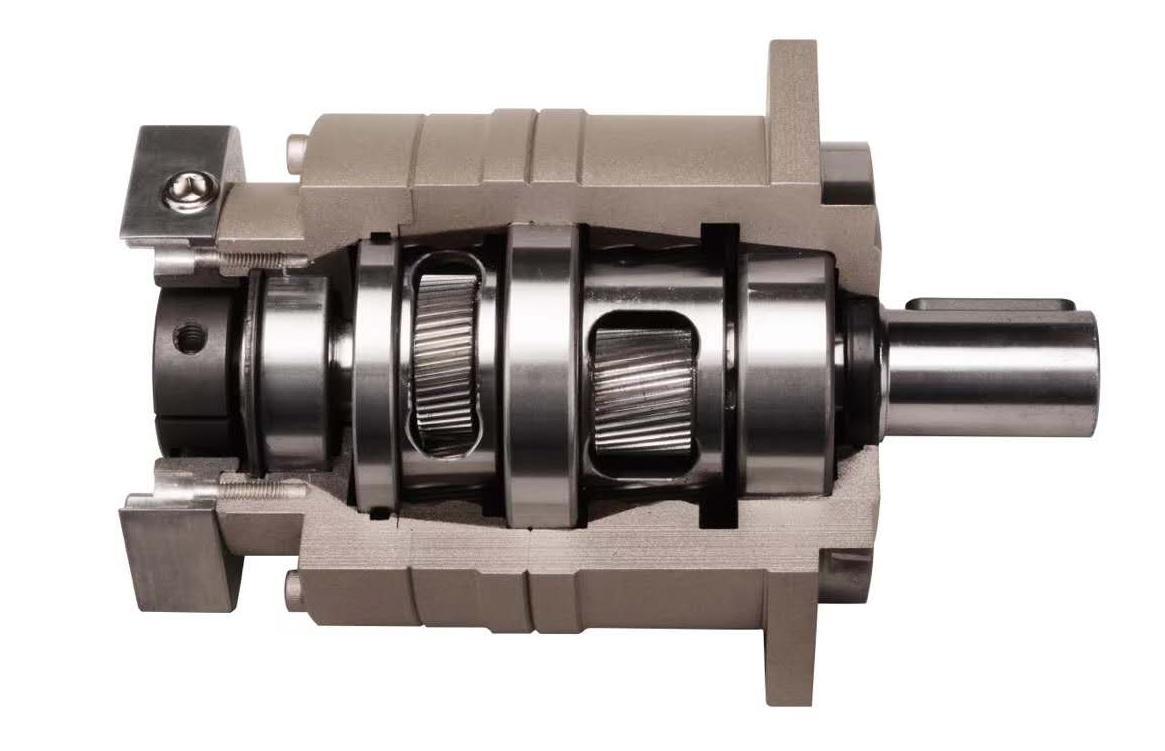

行星齿轮箱通常由太阳轮、行星轮、内齿圈和行星架组成。

其紧凑的结构、高功率密度和相对较高的传动效率，使其适用于伺服电机、CNC 机床、包装设备、工业自动化及机器人应用。

齿轮比如何影响行星齿轮箱输出扭矩？

在电机输入扭矩相同的情况下，提高行星齿轮箱的减速比通常会增加理论输出扭矩并降低输出转速。

但是，更高的减速比可能需要增加传动级数或采用不同的内部齿轮配置。

单级行星齿轮箱可提供较高的传动效率，而多级行星齿轮箱可实现更高的减速比。每增加一级也会引入额外的传动损失。

因此，实际输出扭矩不一定与标称减速比成正比增加。

选择行星齿轮箱时应考虑什么？

对于行星齿轮箱，我建议综合评估以下参数：

• 减速比

• 额定输出扭矩

• 峰值输出扭矩

• 传动效率

• 背隙

• 输入转速

• 径向负载能力

• 轴向负载能力

• 扭转刚度

• 使用寿命

• 安装尺寸

对于伺服应用，还应评估电机惯量与负载惯量之间的关系。

目标并非简单地获得最高减速比，而是选择能使电机和齿轮箱在适当转速和扭矩范围内运行的减速比。

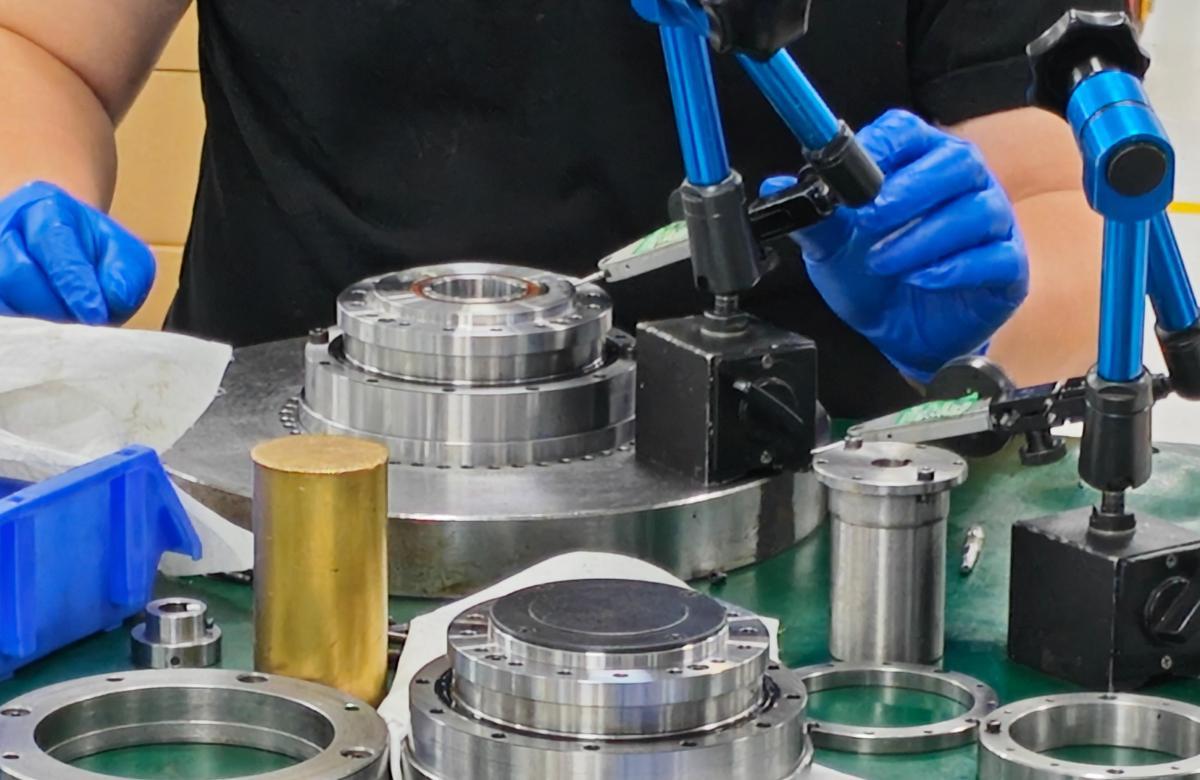

谐波齿轮箱：紧凑结构中的高减速比

谐波齿轮箱，也称为谐波减速器或应变波减速器，通常由波发生器、柔轮和刚轮组成。

其主要特点之一是在紧凑结构内提供高减速比。

谐波齿轮箱通常用于机器人关节执行器、协作机器人、精密旋转系统以及其他需要紧凑尺寸、低背隙和精确运动传递的应用。

为什么谐波齿轮箱采用高减速比？

高减速比可使相对较小的电机在降低输出转速的同时，在输出端产生更高扭矩。

这使谐波齿轮箱尤其适用于安装空间有限、但需要相对较高输出扭矩和精度的机器人关节。

但是，减速比本身并不能决定齿轮箱的完整扭矩承载能力。

柔轮强度是一项重要限制因素

柔轮是一种薄壁弹性部件，在运行过程中持续发生变形。

其材料性能、疲劳强度、齿部啮合、润滑、运行转速、负载条件和温度均会影响谐波齿轮箱的使用寿命。

因此，在选择谐波齿轮箱时，我建议特别关注：

• 额定输出扭矩

• 峰值输出扭矩

• 柔轮强度

• 背隙

• 扭转刚度

• 传动效率

• 输入转速

• 运行温度

• 预期使用寿命

更高的减速比并不自动意味着更高的机械负载能力或更长的使用寿命。

RV 齿轮箱：用于重载机器人关节的高刚度和高负载能力

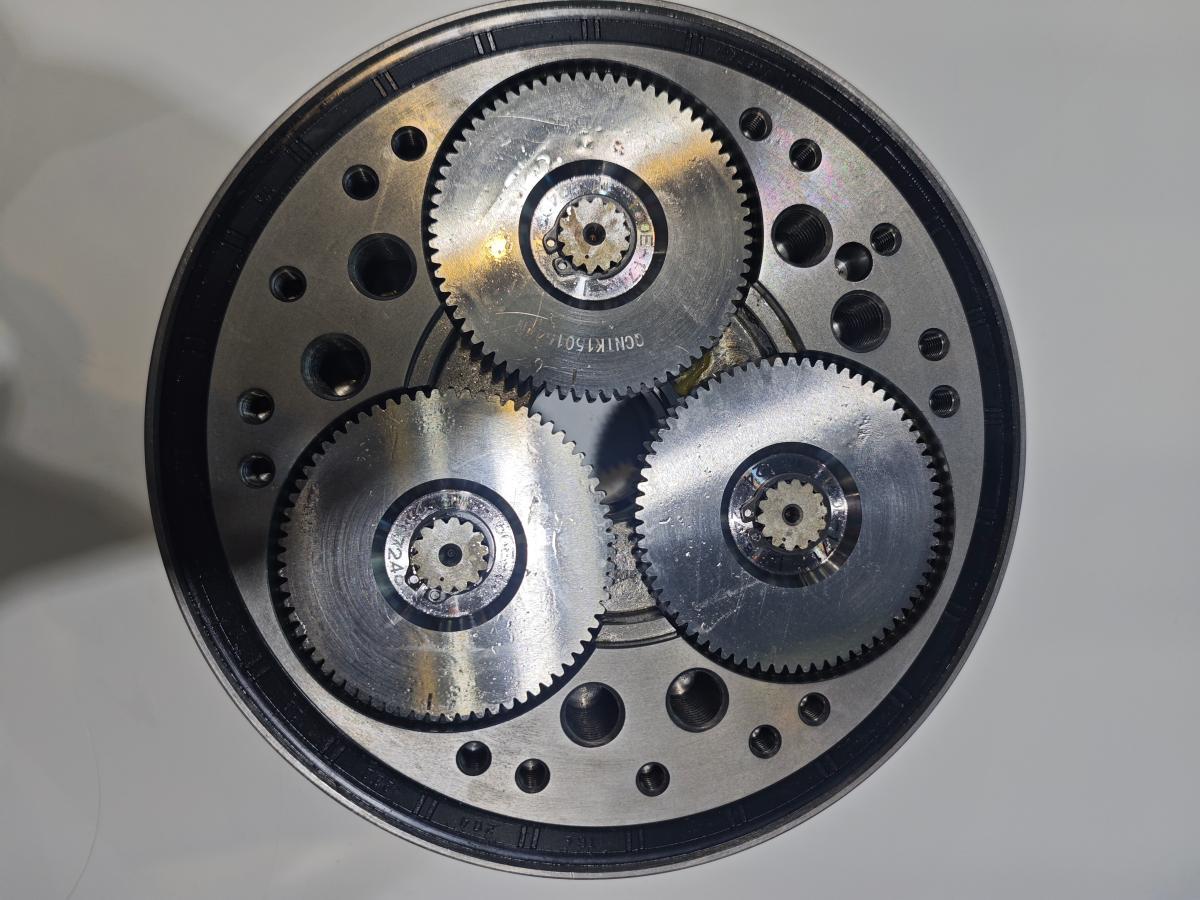

RV 齿轮箱，也称为 RV 减速器，通常结合了行星机构和摆线减速机构。

RV 齿轮箱具有高刚度、高负载能力、良好的抗冲击负载能力以及稳定的传动性能。它们常用于工业机器人关节，尤其是机器人底座、肩部和手臂等重载轴。

齿轮比如何影响 RV 齿轮箱输出扭矩？

与其他机械齿轮箱一样，提高减速比通常会增加理论输出扭矩，同时降低输出转速。

但是，RV 齿轮箱的实际性能并不只由减速比决定。

内部接触条件、轴承负载、润滑、制造精度、热条件和机械刚度都会影响传动系统的最终性能。

因此，对于重载机器人应用，应结合实际外部负载和工作循环评估所选减速比。

扭转刚度和背隙同样重要

在工业机器人中，齿轮箱不仅用于放大扭矩。

它还决定关节如何响应外部负载和加速度的变化。因此，扭转刚度和背隙会直接影响定位和轨迹性能。

仅靠高减速比并不能保证高定位精度。

对于机器人关节，工程师应评估完整系统，包括齿轮箱扭矩、扭转刚度、背隙、编码器反馈、电机性能和外部负载。

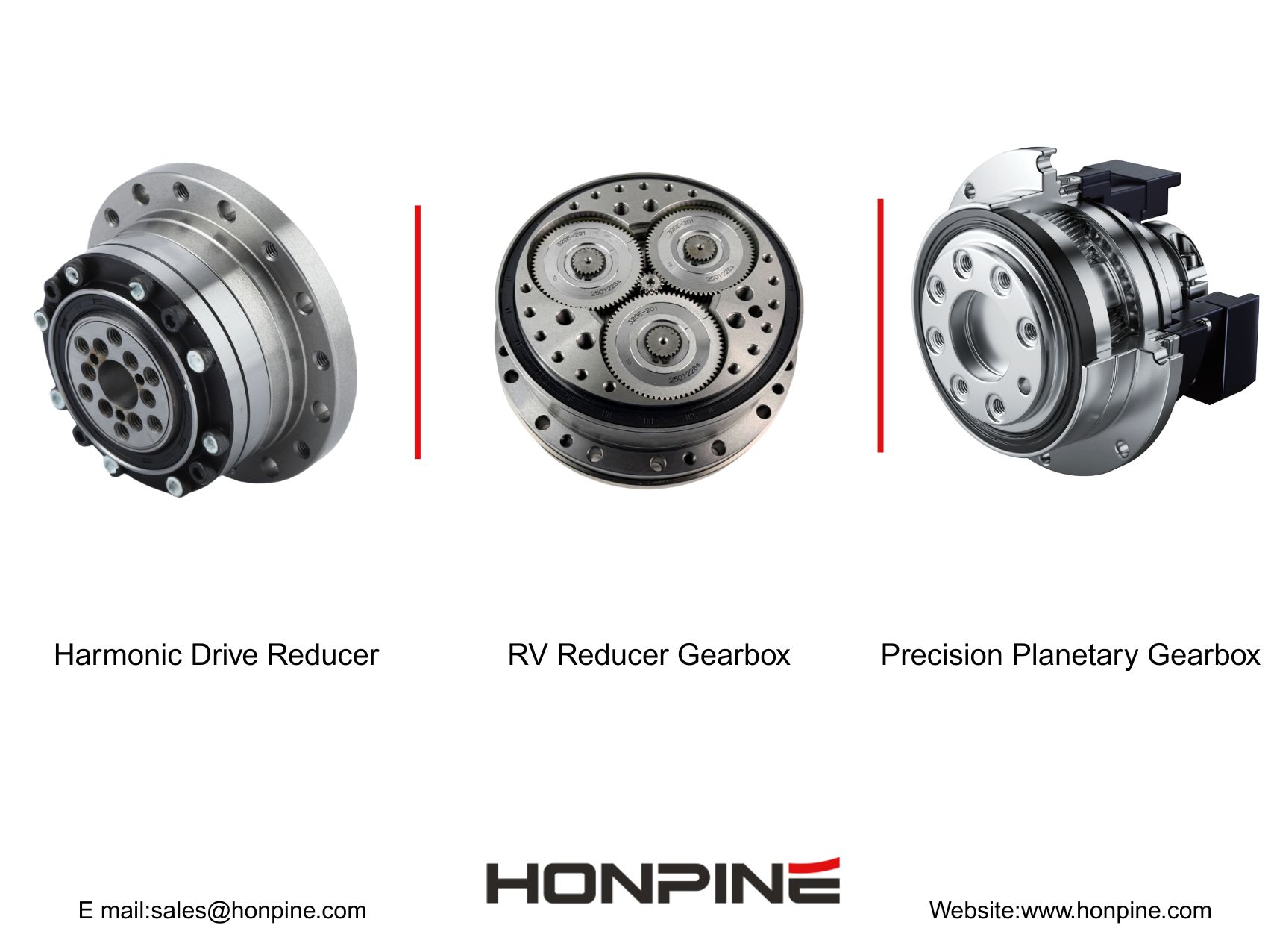

行星、谐波和 RV 齿轮箱：齿轮比有何不同？

行星、谐波和 RV 齿轮箱都可以增加输出扭矩并降低转速，但其机械结构和性能特点不同。

齿轮箱类型 典型特点 关键选型因素

行星齿轮箱 高效率、紧凑结构、高功率密度 减速比、扭矩、效率、背隙、转速

谐波齿轮箱 高减速比、紧凑结构、低背隙 减速比、扭矩、柔轮强度、效率、疲劳寿命

RV 齿轮箱 高刚度、高负载能力、抗冲击性 减速比、扭矩、刚度、背隙、热性能

这就是为什么我不建议仅通过减速比来比较这些齿轮箱。

正确的比较应从应用需求出发，然后评估扭矩、转速、精度、刚度、效率和使用寿命。

齿轮箱减速比过高会怎样？

更高的减速比可能有利，但选择不必要地过高的减速比也可能带来不利影响。

输出转速降低

最直接的影响是输出转速降低。

如果应用需要快速定位或较高旋转速度，过高的减速比可能限制所需的输出转速。

热负载可能增加

更高的减速比可能需要增加传动级数，或导致更大的内部机械损失。

产生的热量需要得到有效散发，特别是在涉及连续运行或高输入转速的应用中。

过高的温度会影响润滑剂寿命、轴承寿命、齿轮性能和长期可靠性。

动态响应发生变化

减速比会改变电机转速、输出转速以及反射到电机端的负载惯量之间的关系。

适当的减速比有助于实现合适的电机-负载惯量匹配。但是，完整的动态响应还取决于电机惯量、负载惯量、扭转刚度、控制带宽、加速和减速。

尺寸和机械复杂性可能增加

极高的减速比可能需要增加传动级数或采用更复杂的内部结构。

根据齿轮箱设计，这可能影响：

• 外形尺寸

• 重量

• 效率

• 散热

• 机械复杂性

• 成本

如何选择合适的齿轮箱减速比？

当我为运动控制应用选择齿轮箱时，不会先问哪种齿轮箱具有最大的减速比。

第一个问题应该是：该应用实际需要什么样的输出扭矩和转速？

确定所需输出扭矩

计算输出端所需的连续扭矩和峰值扭矩。

根据应用不同，这可能包括：

• 负载扭矩

• 加速扭矩

• 减速扭矩

• 重力扭矩

• 摩擦扭矩

• 外部负载

• 冲击负载

确定所需输出转速

确定所需运行转速和最大输出转速。

然后可根据所选减速比评估适当的电机转速。

检查额定扭矩和峰值扭矩

所选齿轮箱应为连续运行提供足够的额定扭矩，并为瞬态负载提供足够的允许峰值扭矩。

应将实际负载曲线与制造商的额定运行条件进行比较。

评估效率和热性能

对于连续工作制应用，效率和热性能尤为重要。

应在实际扭矩、转速、工作循环和环境条件组合下评估齿轮箱，而非仅依赖标称效率值。

检查背隙和扭转刚度

对于 CNC 机床、机器人关节和精密旋转系统，背隙和扭转刚度会直接影响定位性能和负载响应。

考虑电机和负载惯量

减速比还应与电机的额定扭矩、转速、惯量和控制特性相匹配。

合适的减速比应在电机运行转速、输出扭矩、动态响应和负载惯量匹配之间提供合理平衡。

齿轮箱减速比只是齿轮箱选型的一部分

在接触不同的运动控制系统后，我发现最好将减速比视为完整齿轮箱选型流程中的一个参数。

对于行星齿轮箱，需要综合考虑效率、传动级数、扭矩承载能力、背隙、转速和动态性能。

对于谐波齿轮箱，高减速比和紧凑结构是重要优势，而柔轮强度、疲劳寿命、效率、背隙和热条件需要仔细评估。

对于 RV 齿轮箱，高刚度和高负载能力使其适用于要求严苛的机器人应用，但也必须评估扭矩承载能力、扭转刚度、背隙、润滑和热性能。

目标不是选择尽可能高的减速比，而是选择与所需输出扭矩、转速、负载、精度、工作循环和机械限制相匹配的齿轮箱减速比。

结论

那么，更高的齿轮箱减速比是否意味着更大的扭矩？

从理论扭矩放大的角度来看，通常是这样。但更高的减速比并不自动意味着齿轮箱具有更高的扭矩承载能力，或能够提供更好的整体系统性能。

实际输出能力取决于输入扭矩、减速比、传动效率、机械强度、热条件、额定扭矩以及应用的运行条件。

对于行星齿轮箱，效率、传动级数、扭矩承载能力、背隙和动态性能都很重要。

对于谐波齿轮箱，高减速比和紧凑尺寸是关键特点，而柔轮强度、疲劳寿命、效率和背隙需要仔细评估。

对于RV 齿轮箱，高刚度和高负载能力对于重载机器人关节十分重要，同时应综合评估扭矩、背隙、扭转刚度、润滑和热性能。

因此，减速比不仅仅是用于判断齿轮箱“强大”程度的一个数字。它是电机转速、输出转速、输入扭矩、输出扭矩、效率和机械负载能力之间整体关系的一部分。

在 HONPINE，我们针对不同的工业运动控制需求开发行星齿轮箱、谐波齿轮箱和 RV 齿轮箱。如果您正在为机器人关节、CNC 机床、伺服系统或其他精密运动应用选择齿轮箱，则应结合扭矩、转速、背隙、刚度、效率和运行条件评估所需减速比。
