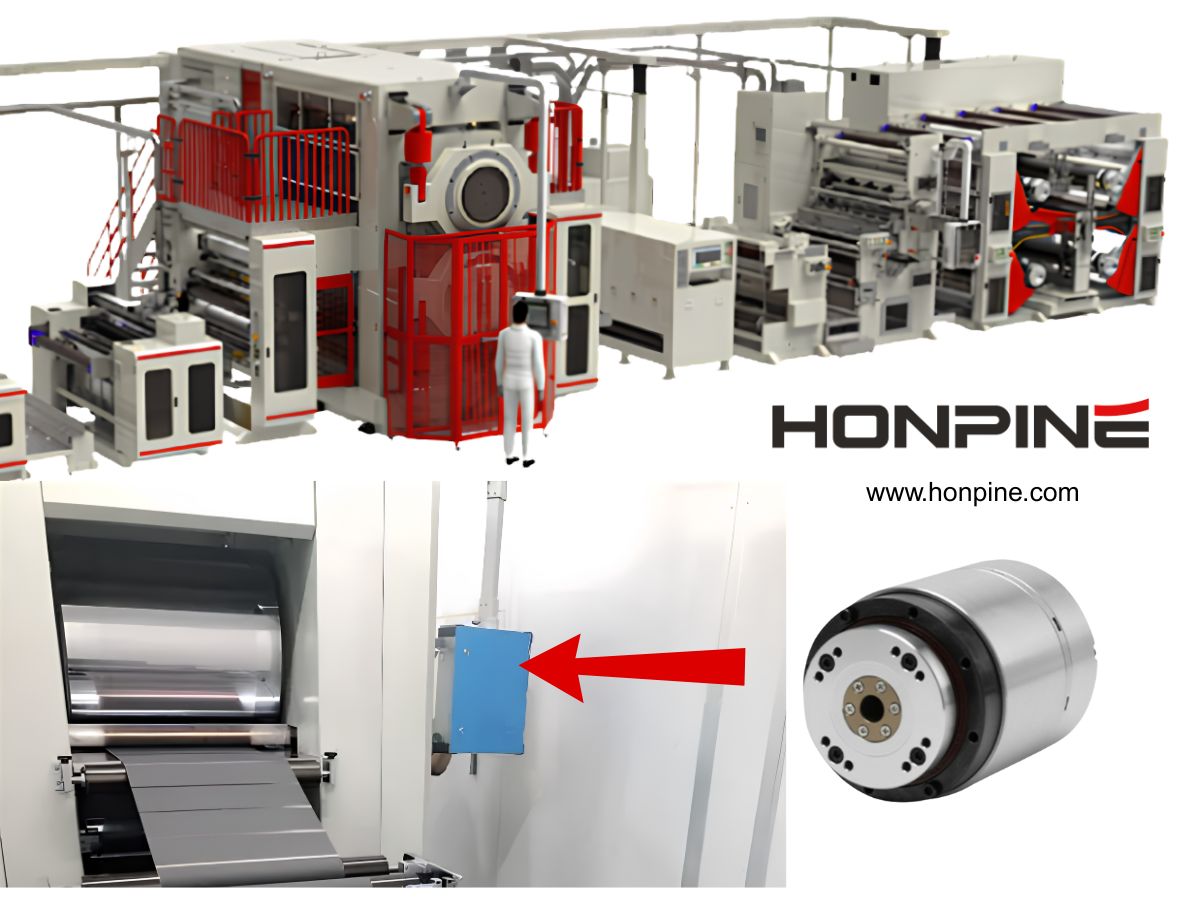

用于锂电池辊压设备的谐波旋转执行器

锂电池制造工艺及设备正在经历快速的技术升级。电池生产设备正逐步从单机设备向高度集成化系统发展，例如辊压分切一体机、模切分切一体机、激光切割卷绕一体机以及裁切叠片一体机。

制造设备的集成化已成为重要的发展趋势。它有助于提高生产节拍、材料利用效率和产品一致性，同时减少工序中断、人工成本、占地面积需求和环境控制成本。

新能源锂电池辊压设备行业背景

锂电池制造的前段工艺对电池性能起着关键作用。

混料和涂布工艺的重要性

混料工艺决定原材料分布的均匀性和一致性，为包括以下方面在内的电池电化学性能奠定基础：

• 循环寿命

• 倍率性能

• 能量密度

• 内阻

极片涂布的均匀性直接影响电池一致性和容量衰减性能。

辊压工艺在电池制造中的作用

辊压工艺主要用于提高极片材料的压实程度和界面稳定性，从而增强电池性能的一致性。

为什么精度对锂电池辊压设备至关重要？

在辊压和分切过程中，可能会出现多种质量问题，包括：

• 极片厚度分布不均

• 弯曲变形

• 波浪边

• 暗条纹

• 边缘卷曲

• 断带

• 极片厚度回弹

• 边缘尺寸不合格

高精度运动控制要求

为确保极片加工质量稳定，锂电池辊压设备需要先进的精密控制技术，包括：

• 辊压后分切宽度精度控制

• 压力闭环控制

• 位置闭环控制

• 自动切卷和换卷控制

• 高精度张力控制

此外，视觉纠偏系统和基于 AI 的光机电控制技术正日益应用于提升生产稳定性和产品一致性。

为什么谐波旋转执行器适用于锂电池辊压设备？

谐波旋转执行器在精度、刚性、响应速度、紧凑结构和扭矩密度方面具有优势，适用于高性能锂电池辊压设备。

谐波旋转执行器在锂电池设备中的核心优势

1. 超高精度，实现精准极片辊压

近零背隙和高定位精度

谐波减速器 具备近零背隙（小于 1 arcmin）和极高的角传动精度（≤5 arcsec）。

与伺服电机结合后，谐波旋转执行器可实现精确的闭环运动控制，确保辊筒精准定位，并有助于保持：

• 极片厚度均匀性

• 压实密度一致性

• 稳定的辊压性能

高重复定位精度，实现精准辊隙调节

谐波旋转执行器的重复定位精度可达 ±0.05 mm，能够精确控制辊隙调节，并支持针对不同极片厚度要求进行精细调整。

2. 高刚性，强抗冲击和抗扭转变形能力

高扭转刚性，确保稳定运行

在谐波齿轮啮合过程中，约有 30% 的齿同时接触，从而提供较高的扭转刚性。

这使传动系统能够承受：

• 辊筒启停过程中的冲击载荷

• 负载波动

• 换辊冲击

高刚性有助于防止传动变形，并提高设备稳定性。

低振动、低噪声运行

谐波传动可实现平稳运动，具有低振动和低运行噪声的特点，有助于保持辊压稳定性并减少对极片表面质量的潜在影响。

3. 高动态响应，适应高速电池生产

快速加减速能力

谐波旋转执行器采用紧凑结构和低转动惯量设计，能够快速响应伺服指令。

其支持：

• 高速启停

• 快速加减速

• 超过 1000 rad/s² 的加速度

因此，其适用于连续生产速度为 5–60 m/min 且频繁启停的锂电池辊压设备。

4. 紧凑结构，便于设备集成

电机、减速器、编码器和驱动器一体化设计

谐波旋转执行器将以下部件集成为一体：

• 电机

• 减速器

• 编码器

• 驱动器

形成紧凑的单元。

与传统的：

电机 + 齿轮箱 + 联轴器

结构相比，一体化设计显著减少安装空间并简化机械集成。

降低装配和维护要求

一体化结构省去了复杂的联轴器安装和对中流程，可减少：

• 装配难度

• 安装误差

• 振动和噪声问题

• 维护需求

5. 高扭矩密度，适用于重载辊压应用

紧凑尺寸下的高扭矩输出

谐波减速器可在保持紧凑尺寸和低重量的同时提供高输出扭矩。

高扭矩密度使谐波旋转执行器能够满足锂电池辊压设备的以下要求：

• 高扭矩输出

• 低速运行

• 紧凑的安装空间

这使设备制造商能够在有限的机械空间内实现高效极片压实。

结论：谐波旋转执行器助力高精度锂电池制造

凭借以下综合优势：

• 高精度

• 高刚性

• 快速响应

• 紧凑尺寸

• 高扭矩密度

谐波旋转执行器为对精度、稳定性和生产效率要求较高的锂电池辊压设备提供了理想的运动传动解决方案。

通过提升辊筒定位精度、运动稳定性和设备集成度，谐波旋转执行器可帮助锂电池制造设备实现更一致的极片加工和更高质量的电池生产。
