先进半导体封装技术的扩展对芯片的放置精度、设备吞吐量、重复性和长期运动稳定性都提出了更高的要求。随着芯片键合、晶圆对准、芯片检测和高密度封装工艺向更严格的公差和更短的周期发展,旋转轴不再仅仅是改变角度位置的机构。
对于包装设备制造商而言,更相关的工程问题是:
当需要精密旋转轴时,机器应该使用谐波旋转执行器、带伺服电机的谐波减速器还是直接驱动力矩电机?
答案取决于旋转轴需要如何处理负载惯性、加速度、稳定时间、角度定位、扭转刚度、热漂移、机械集成和连续循环稳定性。
这在芯片键合和先进封装设备中尤为重要。旋转轴可能只需要进行很小的角度校正,但它可能需要重复这种运动数千次,同时还要保持稳定的定位性能。因此,仅凭标称精度规格无法确定运动解决方案是否适用于生产设备。

半导体封装的精度要求正日益转移到工艺下方的运动系统上。
在传统封装中,定位公差可能相对较大。然而,在倒装芯片、先进基板封装、芯片集成和其他高密度封装工艺中,对准窗口会变得窄得多。
因此,运动系统必须保持:
高定位重复性
低角度误差
高扭转刚度
稳定的动态响应
低振动
较短的稳定时间
低热漂移
在漫长的生产周期中保持稳定的性能
更重要的是,准确率和吞吐量不能分开评估。
旋转轴虽然能精确到达目标位置,但过长的稳定时间可能会降低每小时产量。相反,如果结构刚度不足,增加加速度则可能引入振动并延长实际稳定时间。
这样就形成了一个更实际的工程目标:
目标不仅仅是更高的精度,而是在连续生产过程中,在目标周期时间内保持所需的精度。
这时,旋转变速器或电机架构的选择就显得尤为重要。
对于半导体封装设备而言,很容易将注意力集中在单个组件的规格上。
例如:
编码器分辨率
谐波减速器反冲
电机扭矩
平台可重复性
但最终的旋转轴性能取决于整个运动链。
一个简化的系统可以看作是:
电机 → 传动装置 → 轴承 → 旋转结构 → 编码器 → 伺服控制
这条链条上的任何薄弱环节都可能成为限制因素。
首先要确定的参数是总转动惯量:
Jtotal = Jplatform + Jworkpiece + Jfixture + Jother
加速过程中:
Tacc = Jtotal × α
在哪里:
Tacc = 加速扭矩
Jtotal = 总转动惯量
α = 角加速度
这对于索引应用来说尤其重要。
半导体封装机可能不需要持续高速旋转。相反,它可能反复执行以下操作:
加速 → 旋转 → 减速 → 稳定 → 过程 → 重启
在这种情况下,加速扭矩和稳定特性可能比标称最大速度更重要。
您提供的原始行业资料提出了一个重要的观点:
精度并不等同于产量。
诸如 ±3 μm @ 3σ 之类的规格仅仅是一个静态或特定的性能指标。在生产设备中,更困难的问题是如何在以下情况下保持该性能:
高频运行
热变化
反复加速和减速
负载变化
长时间运行
这就是为什么半导体设备设计人员越来越关注热稳定性、结构刚度、反馈架构和运动补偿的原因。
同样的原理也适用于旋转轴。
因此,对旋转解决方案的评估不应仅仅局限于以下几点:
“这种反弹有多小?”
但是通过:
在生产条件下,该轴能够以多快的速度和多大的重复次数达到所需的角度位置并保持稳定?

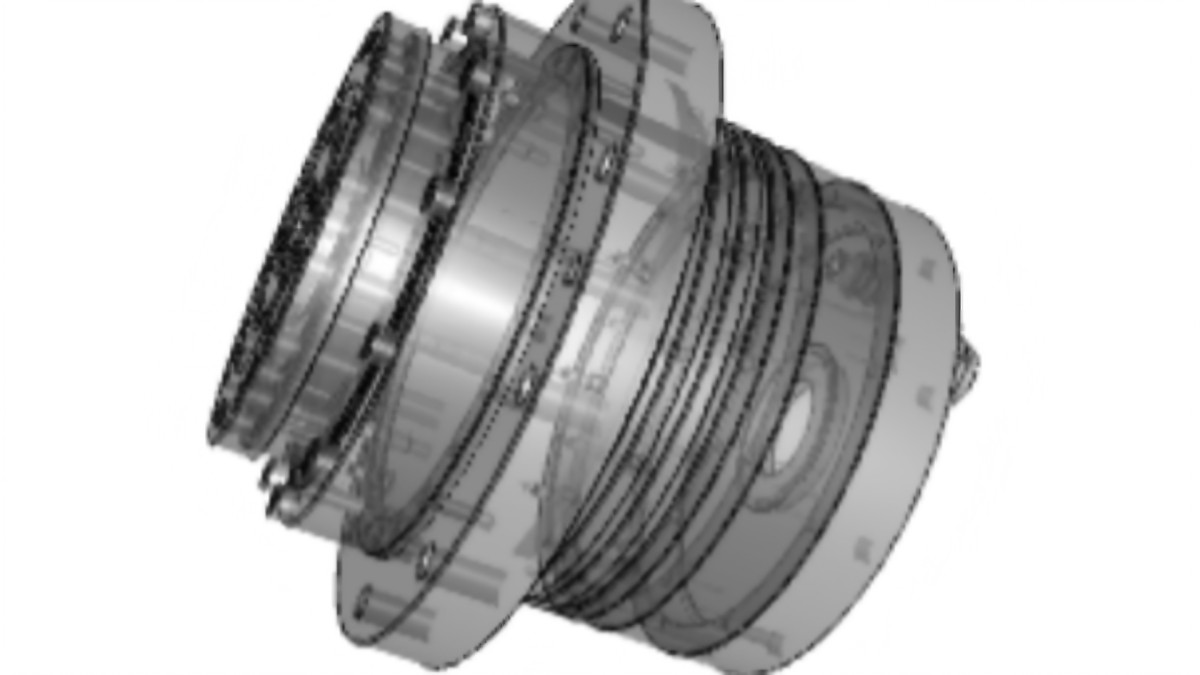

对于半导体设备而言,当旋转轴需要兼顾高扭矩密度、低背隙、紧凑安装和集成运动控制时,谐波旋转执行器就显得尤为重要。
与传统的电机加减速器架构不同,集成式执行器可以减少旋转轴内的机械接口数量。
这在以下方面可能很有价值:
芯片粘合设备
晶圆定位
芯片对准
旋转检查
精确索引
包装检验
紧凑型半导体自动化模块
主要优势不仅仅在于该执行器包含多个组件。
更重要的问题是:
集成架构能否在保持所需动态性能的同时,简化机械故障链?
对于紧凑型包装设备而言,这可能是一个显著的优势。

谐波抑制器采用了不同的方法。
减速器不再与电机和变速器集成在一起,而是成为 OEM 自身运动架构的一部分。
这使得工程师可以独立选择:
电机惯性
编码器
伺服驱动器
控制平台
还原率
轴承布置
机械外壳
这种灵活性对于已经拥有标准化伺服平台的半导体设备制造商来说尤其有用。
例如,如果一个设备平台在多个轴上使用 400 W 或 750 W 伺服电机系列,则可以根据实际的惯性和扭矩要求,将谐波减速器与该电机进行匹配。
因此,工程优势在于系统的灵活性,而不是集成性。
这使得谐波减速器特别适用于定制旋转轴和 OEM 设备平台。
直驱式力矩电机从相反的方向解决同样的问题。
该电机不是通过减速比来增加输出扭矩,而是直接产生所需的旋转扭矩。
这样就省去了机械减速阶段。
对于半导体设备而言,当旋转轴需要以下条件时,这可能很有吸引力:
高动态响应
平稳旋转
最小机械传动误差
快速加速和减速
连续旋转运动
高角分辨率
但是,取消减速器并不能自动消除所有运动误差。
最终表现取决于:
电机+编码器+轴承+旋转结构+控制系统+热稳定性
因此,需要将直驱架构作为一个完整的系统进行评估。

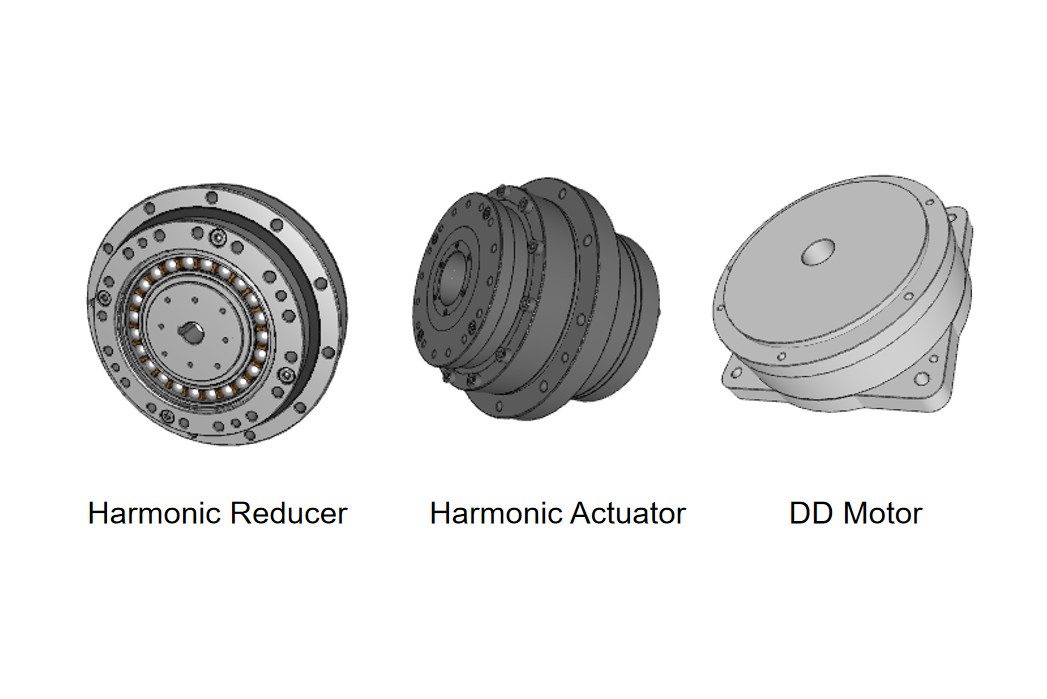

这里应该从实际设备设计的角度对这三种技术进行比较。
芯片键合机可能使用多个运动轴。
X/Y 系统可进行精细定位,而 θ 轴可补偿芯片和基板之间的角度误差。
θ轴通常需要:
小角度校正
高重复性
快速沉降
低振动
重复循环后性能稳定
对于这种类型的轴,谐波旋转执行器可以在扭矩密度、紧凑性、减速比和定位性能之间提供有用的平衡。
当 OEM 已有首选伺服电机并希望完全控制电机-传动组合时,谐波减速器就具有吸引力了。
当动态响应和直接旋转控制比扭矩倍增更重要时,直驱力矩电机可能是更佳选择。
因此,正确的决策取决于机器架构,而不仅仅是技术名称。

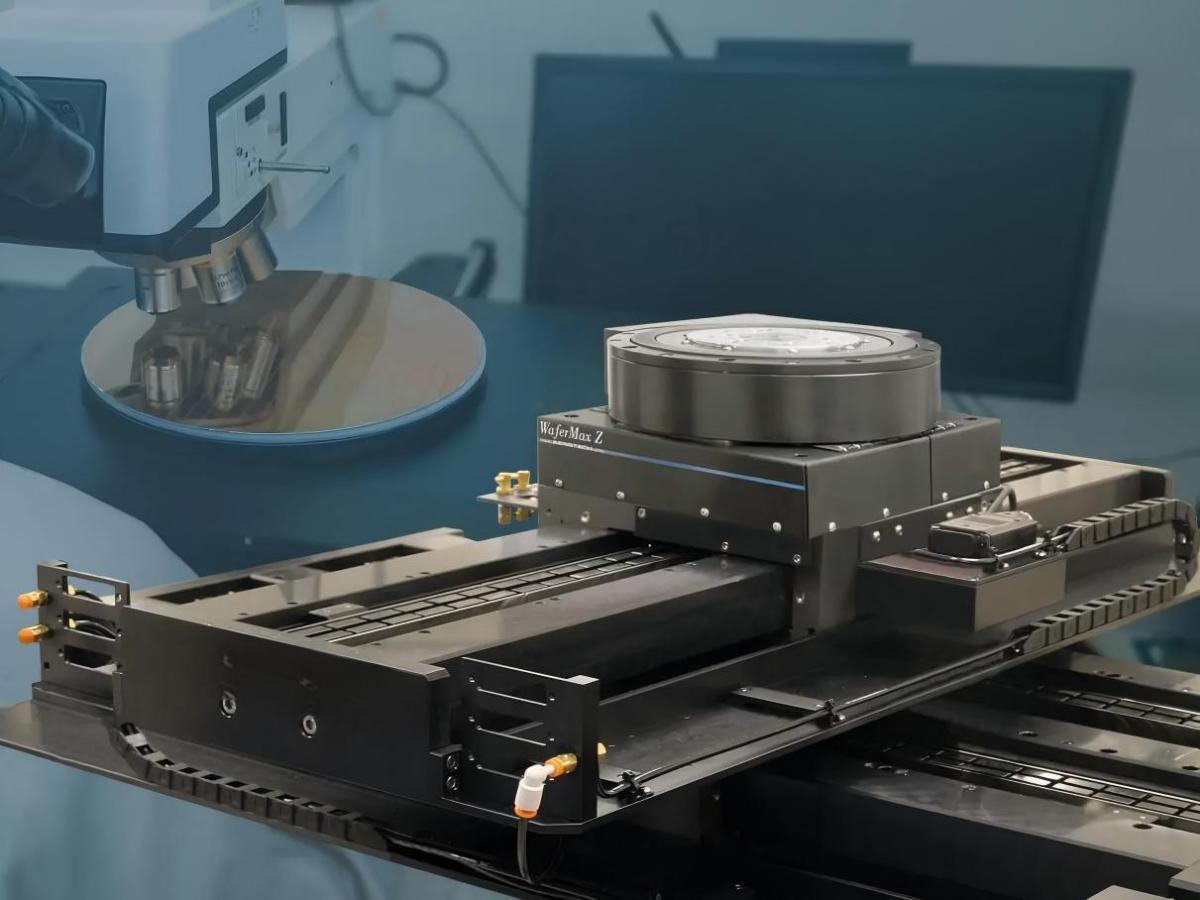

晶圆对准和检测又引入了一系列新的要求。
旋转轴可能需要与以下部件协同工作:
视觉 → 位置计算 → 旋转校正 → 伺服反馈
校正角度可能很小,但这种移动可能会在整个生产周期中反复发生。
这里,重要的参数包括:
角度定位精度
重复性
安顿时间
编码器分辨率
机械刚度
热漂移
当轴需要高减速比和紧凑集成时,谐波旋转执行器可能具有优势。
当应用需要高动态响应和连续平稳旋转时,直驱式力矩电机可能具有优势。
当设备制造商想要集成自己的电机和伺服架构时,谐波减速器可以提供灵活的解决方案。
你原文的计算逻辑在这里尤其有价值。
对于分度旋转工作台:
Tacc = J × α
所需的电机扭矩并非仅由负载质量决定。
设计师必须考虑:
旋转工作台惯性
工件分布
夹具惯性
旋转角度
加速时间
减速时间
周期
例如,即使总质量并不特别大,承载多个半导体元件的旋转工作台也可能具有相对较高的转动惯量。
如果设备试图通过增加加速度来缩短循环时间,则所需的加速度扭矩也会相应增加。
这就建立了一种直接关系:
更短的循环时间 → 更高的加速度 → 更高的扭矩需求 → 更高的结构和控制要求
因此,仅根据额定输出扭矩选择减速器是不够的。
当伺服电机与谐波减速器或谐波旋转执行器一起使用时,传递到电机侧的负载惯量约为:
电机侧 J = 负载 J / i²
其中 i 为减量率。
这就是为什么高减速比在精密旋转系统中很有用的原因之一。
然而,设计人员不应将更高的减薄率视为必然更好。
比例过高可能产生以下影响:
最大输出速度
动态响应
传输效率
电机运行范围
因此,应通过平衡来选择正确的比例:
扭矩 + 惯性 + 速度 + 稳定时间 + 循环时间
而不是选择最高的可用减排率。
从运动链的角度来看,这种比较就更加清晰了。
谐波传输
伺服电机 → 谐波减速器 → 旋转负载
或者
减速级可实现扭矩倍增,使更小、更高转速的电机能够驱动更大的负载。
直驱
扭矩电机 → 旋转负载
电机直接驱动负载。
这意味着:
谐波解
更适合:
高扭矩
高还原率
安装紧凑
精确索引
高负载旋转轴
直驱解决方案
更适合:
高动态响应
连续旋转
流畅的动作
高速定位
不宜采用机械减速的应用场合
不应认为两种建筑风格在本质上孰优孰劣。
原文还重点介绍了一种重要的应用:空心旋转平台。
半导体设备经常需要布线:
电缆
气动管
真空管
传感器线路
光学元件
通过旋转轴的中心。
因此,空心旋转结构可以提供显著的机械优势。
对于旋转轴还需要以下功能的应用:
高还原率
低反冲
高扭矩
紧凑型集成
具有空心结构的谐波旋转执行器可以替代传统的空心旋转工作台。
关键选择参数应包括:
空心直径
输出扭矩
径向载荷
轴向载荷
允许弯矩
重复性
最高速度
这对于半导体设备来说尤其重要,因为电缆布线和内部传感器集成会直接影响机器布局。
工程师不应仅仅比较产品目录规格,而应构建系统级评估矩阵。
重要的结论是:
正确的解决方案取决于所需的运动曲线,而不仅仅是标称精度规格。
我认为你原文中的这一部分应该在 HONPINE 文章中得到更多强调。
在半导体封装中,机器可能需要连续运行数小时。
即使旋转轴在启动时能够精确到达目标位置,热膨胀也会逐渐改变其位置:
方位
机械尺寸
编码器参考
运动特性
传播行为
因此,工程师应评估:
初始精度 + 热漂移 + 长期重复性
而不仅仅是初始准确率。
当设备追求微米级的定位精度时,这一点尤为重要。
因此,旋转执行器或减速器应与以下各项一起进行评估:
机械结构
热量产生
电机选择
编码器位置
控制补偿
机器热设计
一个实际的工程决策可以概括如下。
在以下情况下选择谐波旋转执行器:
旋转轴需要结构紧凑。
需要高输出扭矩。
低反弹率很重要
高还原率是有益的
集成架构可以简化机器
该设备的安装空间有限。
在以下情况下选择谐波衰减器:
该原始设备制造商 (OEM) 已有首选的伺服电机
电机选择需要保持灵活性。
旋转轴是高度定制化的。
制造商希望采用独立的电机和变速器设计。
需要支持多种电机尺寸。
在以下情况下选择直驱式力矩电机:
高动态响应至关重要
需要持续旋转
流畅的动作很重要
应消除机械减速。
该电机可直接提供所需的输出扭矩。
对于半导体设备,选型过程应遵循以下顺序:
流程要求
↓
准确度和重复性
↓
运动轮廓
↓
负载惯性
↓
所需扭矩
↓
安顿时间
↓
热稳定性
↓
机械建筑
↓
电机/减速器/执行器选择
这种方法比从以下方式开始更可靠:
“哪种减速器的精度最高?”
因为最高的元件级精度并不一定能带来最佳的机器级性能。
这样,HONPINE 就可以自然而然地融入文章中,而不会将其变成产品广告。
对于半导体封装设备,HONPINE 可提供三种互补的旋转运动方式。
谐波旋转执行器
适用于需要以下功能的紧凑型集成旋转轴:
精度+扭矩密度+低反冲+集成
精密谐波减速器
对于有以下需求的原始设备制造商:
灵活的电机匹配 + 定制化的传动架构 + 精确定位
无框扭矩电机
对于需要以下条件的应用:
直驱 + 高动态响应 + 平稳旋转运动
这三种解决方案并非旨在互相替代。
它们针对的是同一精密运动控制市场中不同的工程重点。
先进半导体封装技术的发展促使设备制造商不仅要提高器件放置精度,还要提高器件每小时产量、稳定时间、热稳定性和长期重复性。
因此,对于旋转运动系统而言,谐波旋转执行器、谐波减速器和直驱力矩电机之间的选择应基于完整的运动曲线,而不是单一的产品目录规格。
当高扭矩密度、紧凑性、低背隙和系统集成性至关重要时,谐波旋转执行器尤其适用。
当 OEM 厂商想要选择自己的伺服电机并设计定制的传动系统时,谐波减速器可以提供更大的灵活性。
当高动态响应、平稳运动和直接负载控制是主要要求时,直驱力矩电机就很有吸引力。
对于芯片键合、晶圆对准、精密分度、旋转检测、AOI 和半导体封装设备,最终选择应基于以下因素:
负载惯性+扭矩+速度+加速度+稳定时间+重复性+刚度+热稳定性+安装空间。
目标不仅仅是选择标称精度最高的组件。
目标是制造一个旋转轴,使其能够在所需的生产速度下,持续可靠地保持所需的精度。
