锂电池机械臂的谐波减速器与RV减速器：逐关节选型指南

在锂电池工厂中，为机械臂选择减速器，并不是挑选一个“最好的”齿轮箱，而是按关节分配任务——根据每个关节承受的扭矩、需要保持的精度以及所处的环境来决定。

因此，我们将两条产品线作为一套解决方案提供，而不是让客户被迫二选一：

• 肩部和肘部关节（J1–J3）→RV减速器：刚性高、耐冲击、减速比大。

• 腕部关节（J4–J6）→谐波减速器：近零背隙、扭矩密度高、重量轻。

• 笛卡尔坐标运动和龙门搬运→行星减速器：成本低、适用于长行程。

在这一通用原则之上，锂电池生产还增加了两项硬性要求：峰值扭矩验证和清洁润滑（以防止金属颗粒污染电池电芯）。

减速器在机器人关节内部究竟发挥什么作用？

许多选型讨论之所以会出错，是因为人们把减速器当作简单的“扭矩放大器”。实际上，减速器在关节内部同时承担四项功能。

关节减速器的四项功能

1. 降低转速、放大扭矩——将电机的工作点调整到高效率区，使较小的电机也能输出更大的扭矩。

2. 传递精度误差——电机侧的误差会被减速比N除小；但减速器自身的背隙和传动误差会以100%的幅度传到机械臂末端，并沿整条机械臂放大为末端执行器的位置误差。

3. 承载——将负载扭矩从电机轴传递到机械结构；电机只负责产生动力和控制速度。

4. 刚度——扭转刚度直接决定机械共振频率，进而决定伺服带宽和可实现的循环时间。

主导整体选型的两项推论

• 关节越靠近基座，刚度要求越高。它承受的扭矩最大：包括整条机械臂和负载的重力扭矩，以及加速过程中的惯性扭矩。

• 关节越靠近末端执行器，重量就必须越轻。腕部每增加一千克，所有上游关节和结构都必须逐级加强——这就是“重量螺旋效应”。

这就是RV减速器和谐波减速器按机械臂空间位置分工的工程原因，也是我们将两条产品线打造为匹配解决方案的原因。

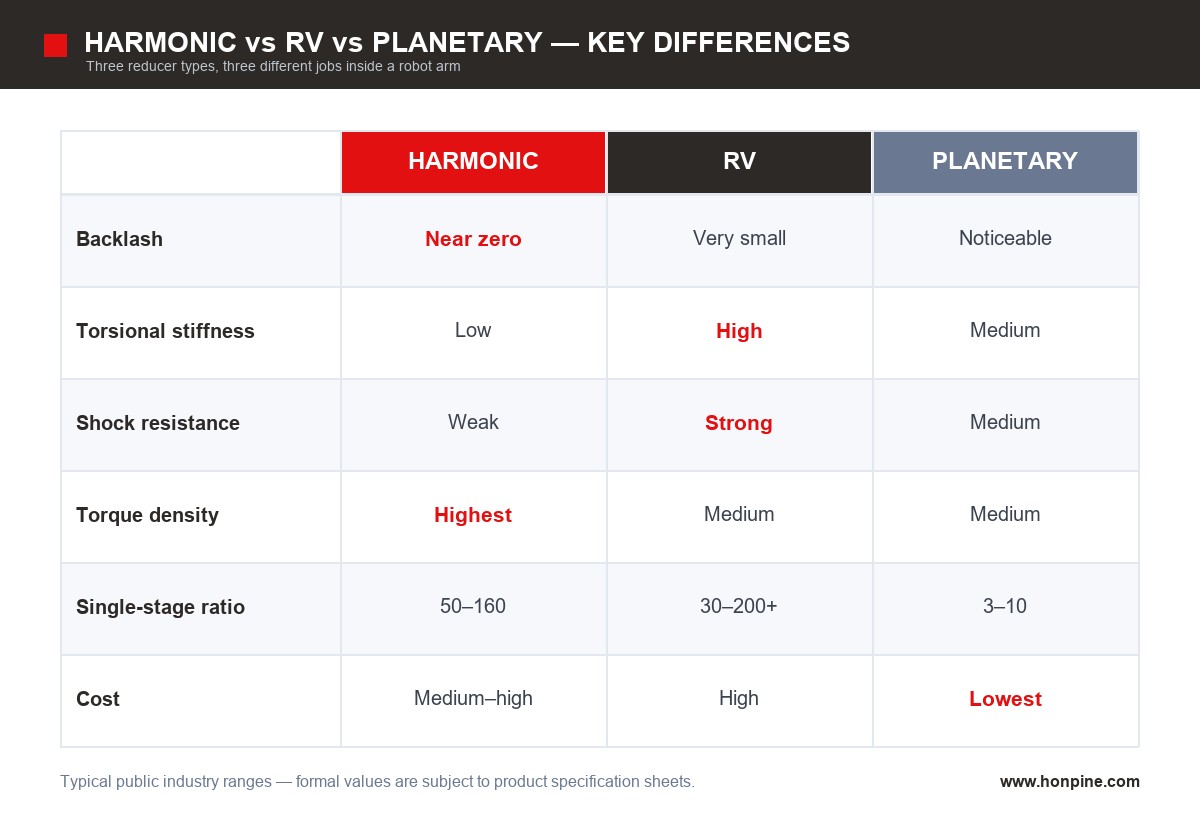

谐波减速器、RV减速器与行星减速器：分工的边界在哪里

一句话概括：谐波减速器以刚度换取精度和轻量化；RV减速器则以尺寸和成本换取刚度与寿命。

锂电池生产线循环频率高，意味着频繁急加速和制动——产生较大的惯性扭矩和急停冲击。承载关节必须优先考虑刚度；只有精密关节才适合采用谐波减速器。这不是偏好问题，而是由力学决定的。

产品线1：用于精密关节的谐波减速器（J4–J6、轻型关节、协作机器人的所有关节）

谐波减速器的适用场景

• 六轴机器人的腕部（J4–J6）

• 轻载搬运机器人的所有关节（5–20 kg级）

• 协作机器人的所有关节——轻量化本身就是固有安全特性，有助于控制碰撞力

• SCARA和Delta机器人上的高速拾取放置、分拣和扫描工位

典型参数范围

不适用的场景

• 长臂展、高惯量的承载关节，且经常急停：柔轮的耐冲击性较差——如果峰值验证不通过，就不要勉强使用。

• 连续运行且润滑脂更换窗口很短：必须通过L10寿命计算认真评估柔轮寿命。

产品线2：用于承载关节的RV减速器（J1–J3、变位机、螺母拧紧设备）

RV减速器的适用场景

• 六轴机器人的肩部和肘部（J1–J3），尤其是30–200 kg重载机型

• 模组装配、汇流排焊接和涂胶：长臂展、高循环频率

• 翻转/变位单元和螺母拧紧工位：主要承受倾覆力矩

• 需要大减速比且必须吸收急停冲击的任何关节

典型参数范围

不适用的场景

• 腕部和轻型末端执行器关节：其尺寸和重量会增加所有上游关节的负担，因此经济性不佳。

• 长行程直线运动：其结构并非为长行程设计；采用齿轮齿条的行星减速器是更合适的选择。

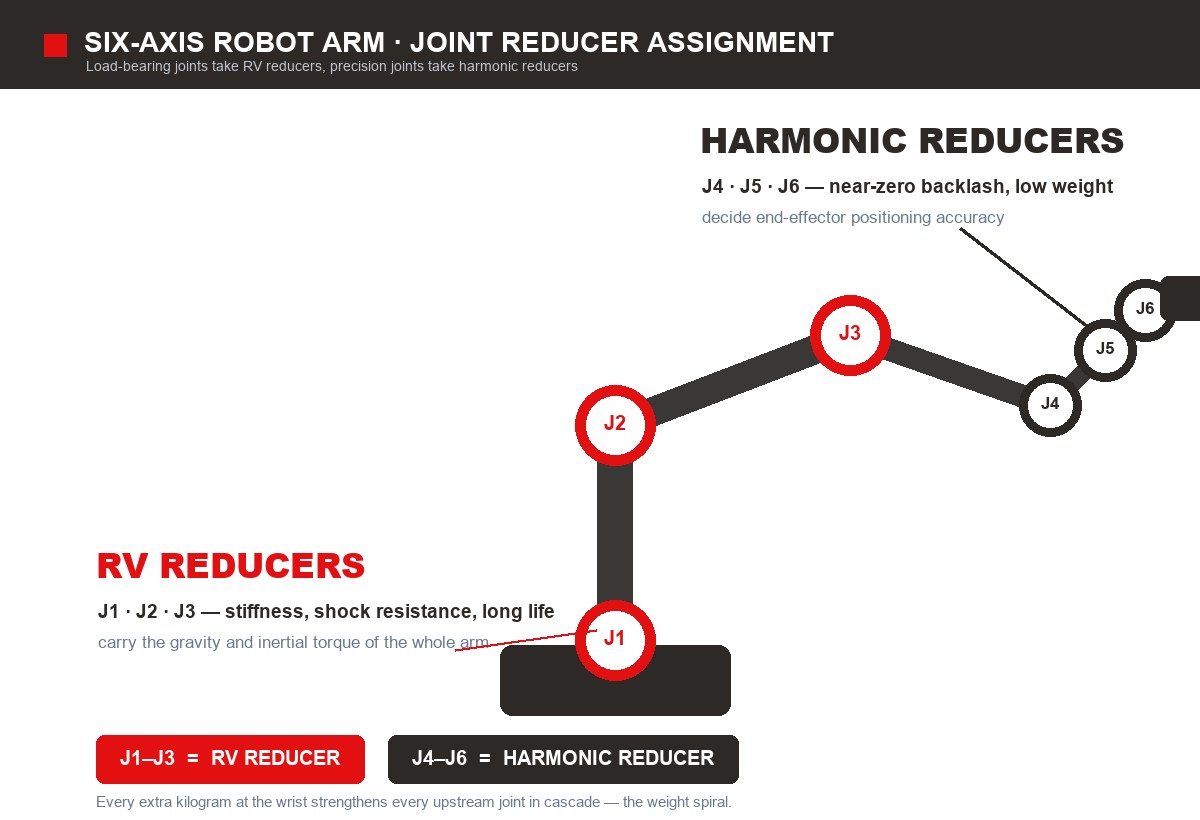

两条产品线如何在六轴机械臂上协同工作？

有一种常见错误值得特别说明：不能盲目将J1/J2的结论照搬到J3。对于轻载机型，大规格谐波减速器可以切实减轻重量并降低成本；对于重载机型，RV减速器则不可或缺。分界应由扭矩计算确定，而不是凭经验。

为什么锂电池生产比一般自动化要求更高？

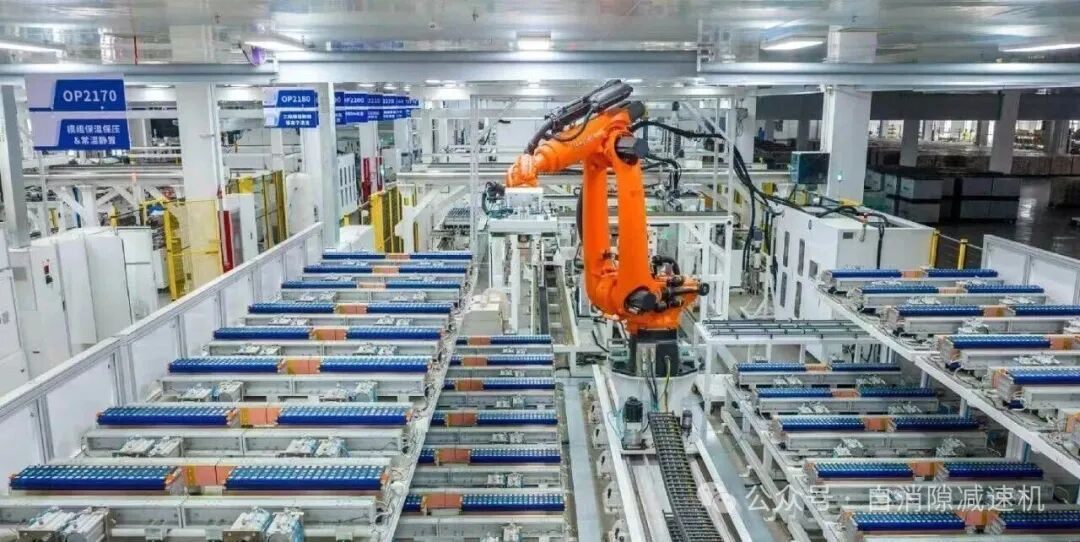

在汽车焊接生产线上运行良好的同一套RV加谐波减速器组合，可能无法通过锂电池生产线的验收。差异在于还需满足三项额外筛选条件。

筛选条件1：极高的精度要求

极耳/盖帽对齐、汇流排焊接、模组装入电池包——六轴机器人的重复定位精度通常为±0.02–0.05 mm。该数值由“背隙+角度传动误差，再乘以臂长”决定。机械臂越长，同样的背隙在末端执行器处放大的程度就越大。因此，必须单独验证腕部关节的背隙，不能只看设备铭牌。

筛选条件2：快速循环与高负载率

电芯分选和上料速度可达每分钟几十件乃至一百多件，并伴随持续加速和减速。高伺服带宽是硬性要求，而带宽上限等于机械共振频率，该频率由减速器的扭转刚度决定。刚度不足会表现为典型的“停止后仍抖动”残余振动。选型应依据平均允许输入转速，而不是瞬时峰值。

筛选条件3：对颗粒污染零容忍

锂电池对金属颗粒极为敏感——单个磨损颗粒就可能导致内部短路或自放电。必须检查以下三项：

• 密封等级——将磨损碎屑留在关节内部。

• 低析尘/低挥发润滑脂——常见选择为PFPE（全氟聚醚）类润滑脂。

• 不同区域的特殊要求——电解液注液区和卷绕区可能需要干式运行或特殊润滑脂；注液/化成区域还需针对易燃电解液蒸气采取防爆和防静电措施。

如果再叠加24/7连续运行要求，减速器寿命和润滑脂周期就会直接影响停机计划。谐波减速器的柔轮必须通过L10寿命验证，仅凭额定扭矩并不足够。

各工位推荐的减速器配置

这些负载范围属于行业常见值。实际选型必须根据工位的实际负载、臂展和循环时间重新计算。

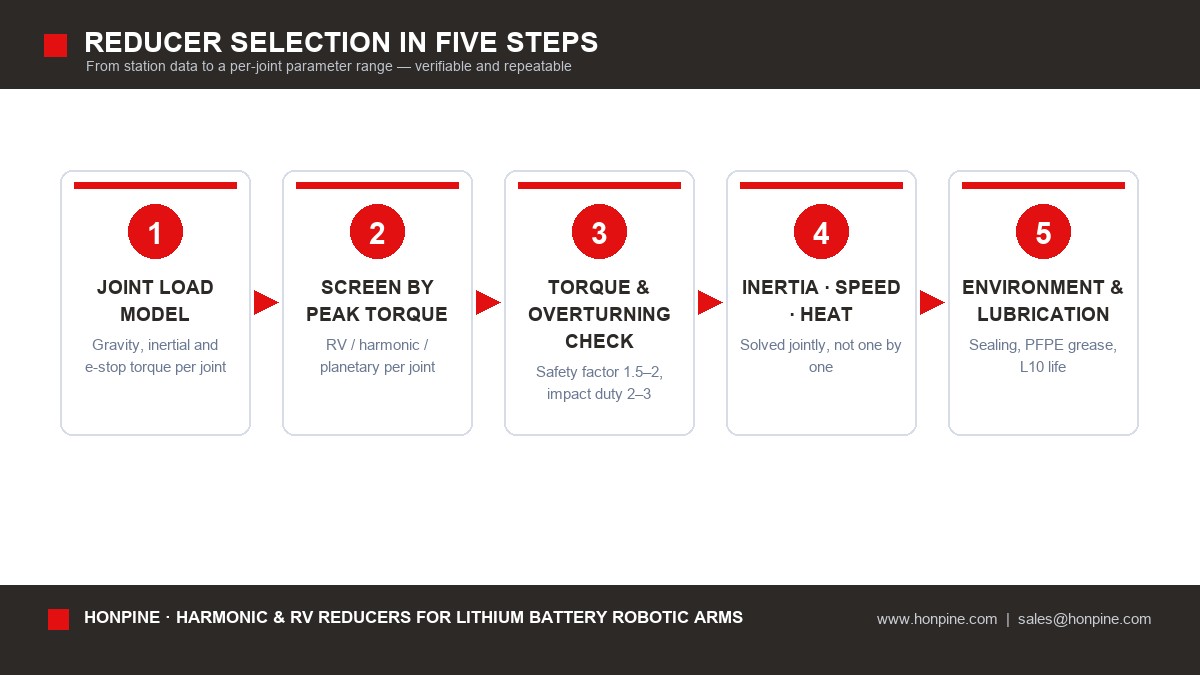

五步选型法：从工位数据到型号范围

1. 建立关节负载模型。提取每个关节的静态重力扭矩（机械臂+负载）、动态惯性扭矩和急停冲击扭矩，形成额定值和峰值数据集。

2. 根据峰值扭矩筛选类型。峰值高、臂展长、急停频繁→RV；峰值适中但精度要求高→谐波；纯长行程直线运动→行星。

3. 验证扭矩和倾覆力矩。峰值安全系数以1.5–2为基准，冲击工况下取2–3；另行检查腕部法兰的倾覆力矩，否则可能导致过早失效。

4. 综合检查惯量、转速和发热。减速比、惯量比、平均允许输入转速和温升必须联合计算。惯量比过大会造成难以通过调试解决的振动和共振——表现为循环时间无法缩短、精度无法保持。

5. 纳入环境限制。确认密封等级、润滑脂类型（包括低析尘/低挥发要求），以及各生产区域的防静电或防爆要求；每个谐波减速器柔轮都应进行L10寿命计算。

提供这五步所需的数据后，我们会返回各关节的参数范围和型号范围，而不是只推荐一个孤立型号。

导致过早失效的四个常见误区

1. 只检查额定扭矩，忽略峰值和倾覆载荷。锂电池生产线上的急停会使瞬时扭矩达到额定值的3–5倍；腕部法兰的倾覆力矩也常被完全忽略。峰值安全系数取1.5–2，冲击工况下取2–3。

2. 忽略发热和工作循环。频繁加速会使减速器升温，导致润滑脂老化和精度漂移。选型应依据平均允许输入转速，而非瞬时值。

3. 忽略润滑脂与洁净室的兼容性。蒸气和粉尘会污染电芯；注液/化成区域还增加了防爆和防静电要求。这是锂电池生产线与一般汽车生产线的核心区别，也是照搬配置表容易出错的地方。

4. 减速器与电机惯量不匹配。惯量比过大会导致难以调试的振动和共振，结果是循环时间无法缩短、精度无法保持。惯量匹配必须与减速比、精度和刚度联合计算。

工程师常见问题

应如何正确比较背隙？

先确认定义和测量条件（加载方法、测量位置、是否包含滞回），再比较数值。不同定义下测得的背隙不能直接比较——这也是一些“参数更好”的减速器在现场表现反而更差的原因。

J3应该采用RV减速器还是谐波减速器？

由扭矩计算确定分界。轻载机型采用大规格谐波减速器可减轻重量并降低成本；重载、长臂展机型则必须采用RV减速器。不要凭经验决定。

洁净室工况下应如何指定润滑脂？

通常选择低析尘/低挥发PFPE润滑脂；卷绕区和注液区可能需要干式运行或特殊润滑脂。应按区域确认润滑脂等级和洁净等级。[待确认：HONPINE润滑方案及兼容性说明]

如何准确评估谐波减速器柔轮的寿命？

不能仅依据额定扭矩判断：应计算L10寿命，说明推荐的润滑脂更换周期，并将该维护窗口纳入停机计划。

如何规划24/7运行的维护工作？

将寿命和润滑脂周期直接纳入停机计划，再根据OEE目标反推可接受的维护频率。OEE目标越高，减速器寿命就越关系到产能。

能否直接推荐一个具体型号？

我们倾向于先确定参数范围：请提供负载、臂展、循环时间、精度和生产区域信息，我们会先给出各关节的扭矩范围和类型配置，再逐步确定型号范围。更换供应商或重新设计时，这套逻辑仍可复用。[待确认：HONPINE型号命名规则和规格表]

下一步：提供一个工作站的信息

如果您有具体工位，请提供以下六项数据，我们将按照上述五步法计算每个关节的减速器参数范围：

1. 负载质量（包括末端工具）

2. 臂展/机械臂长度分布

3. 循环时间和运动曲线（包括最大加速度）

4. 目标重复定位精度

5. 生产区域（干燥室/洁净室/电解液注液区/化成区/装配区……）

6. 安装接口和空间限制

[待确认：询价表单字段、样品申请入口、服务和备件政策、技术支持响应时间]

参数与合规说明

本文中的所有参数范围均为公开的行业常见值，用于说明选型逻辑；不构成性能承诺。正式参数以HONPINE产品规格书为准。
