如何提高精密运动系统中的谐波减速器效率？

介绍

谐波传动技术因其兼具高减速比、低齿隙、结构紧凑、高扭矩密度和精确的运动传递等优点，被广泛应用于机器人关节、数控旋转轴、半导体设备、医疗器械、精密定位系统和工业自动化等领域。然而，工程师在评估用于精密运动系统的谐波驱动器时，不应将传动效率作为一项孤立的指标。系统的实际效率取决于谐波驱动器与电机、负载、减速比、运行速度、润滑、热环境和运动曲线等因素的相互作用。

随着自动化设备向更高动态性能和更紧凑的机械结构发展，这种区别变得愈发重要。即使谐波驱动器具有合适的效率指标，如果电机尺寸选择不当、减速比与所需输出速度不匹配，或者执行器在会产生过热的条件下持续运行，仍然可能导致系统整体性能不佳。相反，正确匹配的谐波驱动器和电机组合可以提供稳定的扭矩传输，同时使整个运动系统在更理想的效率范围内运行。

因此，提高谐波传动效率不应仅仅被视为齿轮箱优化问题，而应将其理解为一个系统级工程问题，涉及机械传动、电机性能、控制策略、热管理以及机器的实际占空比等多个方面。

究竟是什么决定了谐波驱动效率？

谐波传动的效率受机械动力在传动装置中传递方式的影响。与简单的刚性齿轮传动不同，谐波传动依靠传动元件的受控弹性变形以及主齿轮部件之间的持续啮合。摩擦、变形、轴承损耗、润滑阻力和其他机械效应会在输入能量到达输出端之前消耗一部分能量。

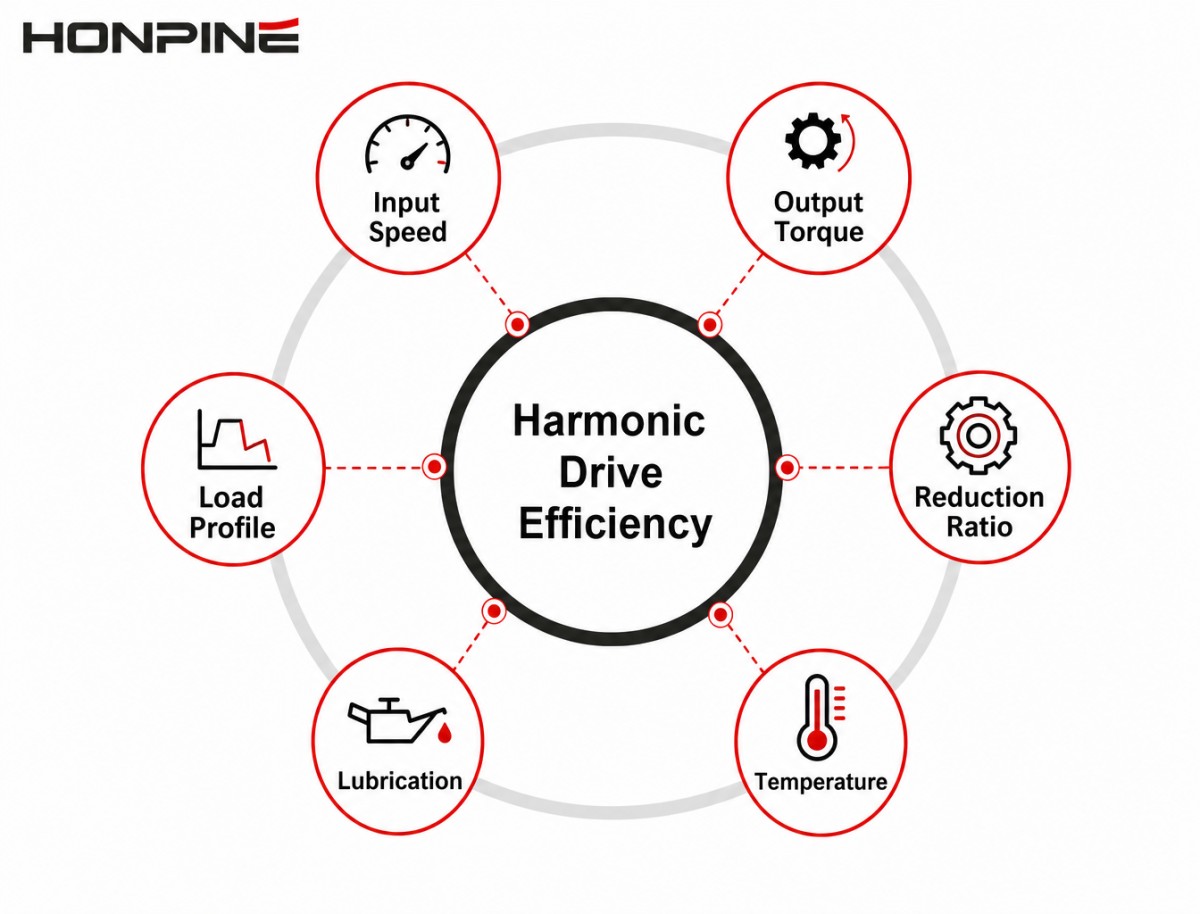

这意味着实际应用中观察到的效率会随运行条件而变化。输入速度、输出扭矩、减速比、温度、润滑状况和负载曲线都会影响传动性能。因此，工程师在比较不同产品或不同运行条件下的谐波传动效率数据时应格外谨慎。在一种速度和负载条件下测得的效率值并不一定代表在实际机器人关节或工业机械中能够达到的效率。

减速比至关重要，因为它决定了电机转速与输出转速之间的关系。较高的减速比允许相对较小的电机产生较高的输出扭矩，这也是谐波驱动器在机器人关节中如此有效的原因之一。然而，选择过高的减速比可能会导致电机在需要较高输出转速的应用场景下，以高于实际所需的输入转速运行。另一方面，选择过低的减速比则可能需要更大的电机才能达到所需的输出扭矩。因此，最合适的减速比是能够使电机和谐波驱动器在合适的扭矩-转速范围内运行，同时满足应用动态要求的减速比。

负载和运行速度必须综合评估。谐波驱动器在高转速高负载下持续运行产生的热量远高于在中等转速下间歇运行的谐波驱动器。如果由此产生的温度过高，润滑剂性能、轴承性能、电机温度以及长期可靠性都可能受到影响。因此，谐波驱动器的效率评估应始终在机器的实际运行条件下进行，而不仅仅依据标称规格。

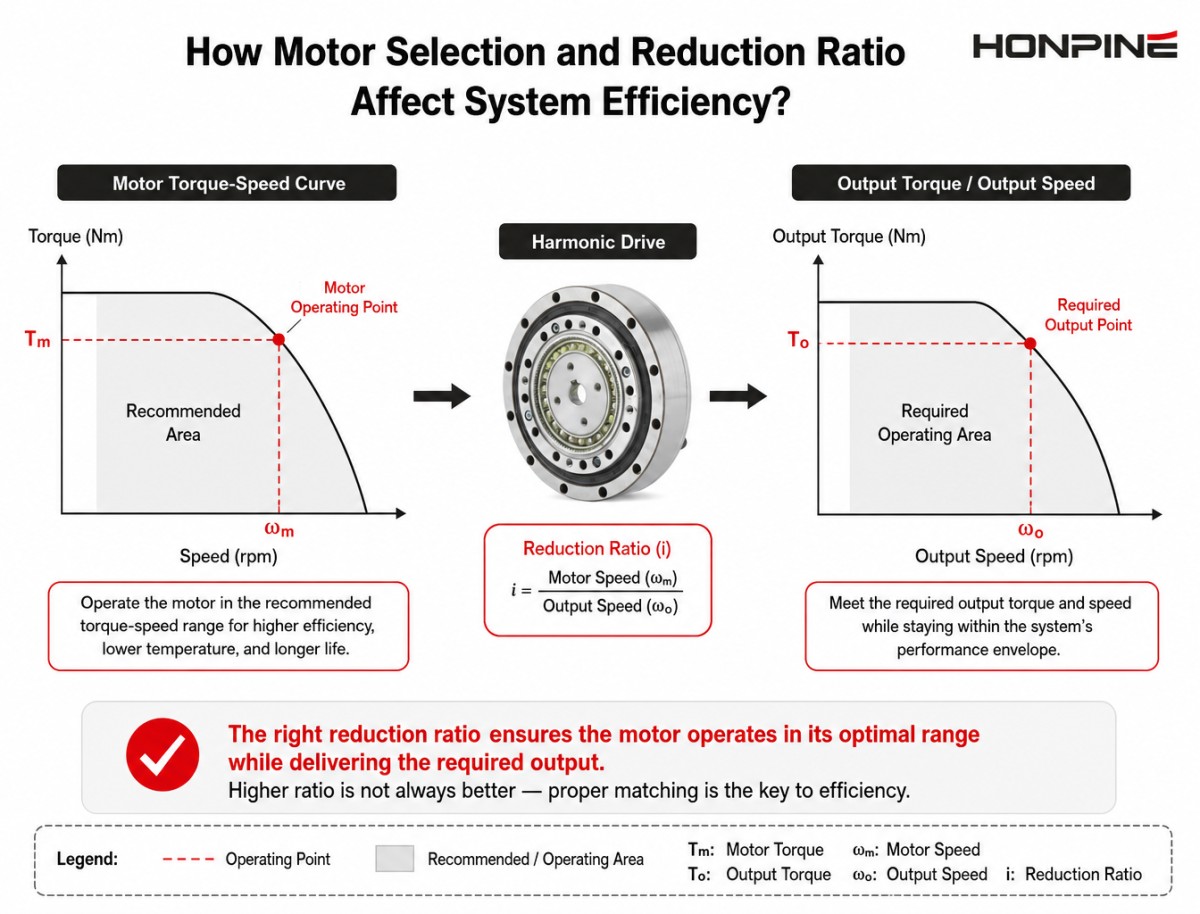

电机选择和减速比如何影响系统效率？

提高谐波驱动效率的关键因素之一是电机与减速器之间的关系。谐波驱动本身并不产生功率，而是将电机提供的扭矩和转速转换为所需的输出动力。如果电机与减速比匹配不良，即使谐波驱动本身运行正常，系统也可能消耗不必要的能量。

考虑一个需要高输出扭矩但输出速度相对较低的机器人关节。合适的减速比可以让电机以更高的速度运行，从而高效地产生所需的扭矩，而谐波驱动器则将该输入转换为低速、高扭矩的输出运动。如果选择减速比时没有考虑电机的扭矩-转速特性，电机的大部分运行时间可能都处于其性能曲线中不太理想的区域。

同样的原理也适用于加速和减速。重型机械臂或旋转工作台在加速过程中所需的扭矩可能远大于稳态旋转时的扭矩。如果仅根据连续扭矩来选择电机和谐波驱动器，即使平均负载看起来可以接受，执行器在反复加速循环中也可能发生热过载。

因此，工程师应全面评估电机扭矩、电机转速、减速比、输出扭矩、输出转速、负载惯量、加速度和占空比之间的关系。与仅比较齿轮箱效率百分比相比，这种方法能为提高系统效率提供更实际的基础。

为什么负载惯性在优化谐波驱动效率时很重要？

负载惯性是另一个会显著影响精密运动系统实际能耗的因素。

大型工件、旋转工作台、机械臂或定位夹具在匀速旋转时所需的扭矩可能相对较小，但在加速或减速时则需要更大的扭矩。改变负载旋转状态所需的额外扭矩与其转动惯量和所需的角加速度直接相关。

这一点尤其适用于数控旋转工作台和机器人关节。重型工件在加工循环中可能需要旋转到多个角度位置。如果机构反复加速、停止和反转，电机必须不断克服负载惯性的动态影响。

因此，选择谐波驱动器时，不应仅根据最大静负载来决定。工程师应分析完整的运动曲线，包括加速时间、减速时间、定位频率、峰值转矩、连续转矩以及电机与负载的惯性比。

匹配得当的系统可以减少不必要的电机负载，避免过大的热应力。在动态运动剧烈的应用中，这比仅仅关注齿轮箱效率值更能提升系统的实际效率。

为什么热管理对谐波驱动效率至关重要？

机械效率和热性能密切相关。

任何传动装置都会产生一定程度的机械损耗，而这些损耗产生的能量最终会转化为热能。同时，电机和驱动电子元件也会产生自身的热量。当机器持续运转时，这些热源会不断积累，最终必须通过执行器壳体和周围的机器结构散发出去。

对于每天运行数小时的精密运动系统而言，这或许可以接受。然而，对于连续运行或接近全天候运行的工业设备来说，热管理就显得至关重要了。

过高的温度会影响润滑剂性能、轴承性能、电机绕组温度、编码器稳定性以及整个执行器的长期可靠性。此外，温度变化还会影响机械间隙和精密传动部件的性能。

因此，提高谐波驱动效率还应包括评估从电机到谐波传递的完整热路径，包括通过执行器外壳到周围机器结构的热传递。

高效的运动系统并非仅仅指在实验室条件下机械损耗低的系统，它还应在连续工业运行的实际热工条件下保持稳定的性能。

为什么集成谐波致动器改变了效率讨论？

此时，区分谐波驱动效率和整体执行器效率非常重要。

传统的机器人关节可能由伺服电机、谐波减速器、编码器、联轴器、制动器、驱动装置、外壳以及多个电气和机械接口组成。每个组件都有其自身的设计要求，最终的系统必须满足所有这些要求。

集成式谐波执行器采用了一种不同的方法，将多个组件集成到一个运动单元中。根据执行器架构的不同，电机、谐波传动装置、编码器、制动器和驱动电子元件都可以集成到一个紧凑的壳体中。

这种集成的目的并非声称谐波传输本身突然变得零损耗。谐波传输中固有的机械损耗依然存在。相反，其优势在于可以将整个执行器设计和匹配为一个统一的系统。

这可以减少不必要的机械接口，简化安装，缩短外部传动链，降低布线复杂度，并允许选择匹配的电机和谐波传动装置组合。对于机器人应用而言，减小执行器尺寸和重量还可以降低整个机器人的惯性和动态负载。

因此，评估谐波执行器时，应该从比单纯的谐波驱动传动效率更广泛的角度出发。

谐波执行器集成如何提高系统级效率？

电机和谐波驱动器的集成可以从多个方面影响效率。

首先，它减少了外部机械连接的数量。传统的布置方式可能需要电机、联轴器、减速器、额外的轴部件和支撑机械结构。每增加一个接口，都会增加装配的复杂性，并可能引入对准要求、摩擦或机械柔性。

集成式谐波致动器可以将这些功能整合到一个结构单元中。虽然这并不能完全消除机械损耗，但可以减少优化运动架构时需要考虑的组件数量。

其次，集成化使得电机与减速器的匹配变得更加重要，也可能更加有效。执行器无需再独立选择电机和齿轮箱，而是可以根据应用所需的实际输出扭矩、转速、惯性和占空比进行设计。

第三，编码器集成可以改进反馈架构。对于高精度运动应用，电机侧和输出侧反馈提供的信息不同。输出侧绝对式编码器可以测量执行器输出的实际位置，使控制系统能够更有效地补偿整个传动系统中的运动误差。

这些优势表明，系统级效率不应简化为单一的齿轮箱效率值。在许多机器人应用中，整个执行器的效率取决于机械集成、电机运行条件、控制性能、热特性和负载特性。

为什么执行器重量也会影响机器人能耗？

在人形机器人和其他多轴机器人系统中，执行器效率与机器人能耗之间的关系变得更加有趣。

机器人关节本身就是运动机构的一部分。当执行器的质量减小时，机器人加速该关节及其连接部件所需的扭矩也会减小。由于每个关节都会对机器人的整体质量和惯性产生影响，因此这种影响还会传递到相邻的关节。

这就建立了一种系统层面的关系：

执行器质量降低 → 运动惯性降低 → 动态扭矩需求降低 → 潜在能耗降低

但这并不意味着更轻的执行器就一定更节能。轻型执行器仍然需要具备足够的扭矩、刚度、热容量和可靠性才能满足应用需求。

然而，在设计人形机器人、协作机器人和其他轻型机器人平台时，执行器质量成为整体能量方程式的重要组成部分。

这就是集成式谐波致动器在机器人关节设计中日益重要的原因之一。其目标并非仅仅是缩小谐波减速器的尺寸，而是要在保持所需扭矩密度、定位精度、刚度、动态响应和热性能的前提下，集成完整的关节驱动系统。

数控和精密自动化中的谐波驱动效率

数控旋转工作台和精密自动化设备与移动机器人的要求有所不同。

在数控应用中，旋转负载可能非常大，轴可能需要在保持精确角度定位的同时，承受外部加工力。在这种情况下，效率必须与扭转刚度、定位精度、重复性、负载能力和热稳定性等因素综合考虑。

即使谐波传动具有极佳的传动效率，但如果其机械特性不符合所需的加工条件，则谐波传动可能并非最佳解决方案。

同样的原理也适用于半导体和光学设备。这些系统可能使用相对较小的负载，但却需要极其精确的角度定位和流畅的低速运动。机械摩擦、热漂移、编码器反馈和传输顺应性等因素的重要性可能超过单纯追求功率效率最大化。

因此，正确的方法是确定哪些性能参数对应用最为关键，然后据此优化整个运动架构。

更高的谐波驱动效率能否减小电机尺寸？

更高的传动效率可以降低达到特定输出条件所需的输入功率，但这并不意味着可以选择更小的电机。

电机尺寸仍然取决于连续扭矩、峰值扭矩、加速扭矩、最大速度、热限制、负载惯性和占空比。

例如，机器人关节可能需要较高的峰值扭矩才能实现快速加速，即使其平均扭矩相对较低。在这种情况下，无论变速箱的标称效率如何，电机都必须提供所需的峰值性能。

因此，正确的方法是计算应用的完整扭矩-转速曲线，然后确定合适的电机、谐波驱动比和执行器配置。

这就是集成式谐波执行器解决方案的优势所在。它无需将电机和齿轮箱视为独立组件，而是可以根据机器人或自动化系统的实际需求，将执行器视为一个完整的运动单元进行评估。

如何选择谐波致动器以获得更好的系统性能？

选择谐波致动器时，应从应用的运动要求入手，而不是从产品目录规格入手。

首先要考虑的是所需的输出扭矩和速度。连续扭矩决定了执行器在正常条件下的运行能力，而峰值扭矩决定了其应对加速、减速、瞬态负载和外部干扰的能力。

下一个需要考虑的因素是负载惯性。即使持续扭矩需求相对适中，高惯性负载在加速过程中也可能需要更大的峰值扭矩。

因此，定位精度和重复性必须与齿隙和扭转刚度一起考虑。在涉及频繁方向改变的应用中，传动特性会对实际定位性能产生显著影响。

执行器的运行周期同样重要。实验室机构中间歇使用的执行器与工业生产线上连续运行的执行器，其热要求截然不同。

最后，工程师应考虑机械集成。如果应用需要紧凑安装、集成驱动电子设备、绝对编码器反馈、制动功能或空心轴电缆布线，则应从一开始就将这些要求纳入执行器选型过程中。

这种基于应用的方法比仅根据扭矩选择执行器更可靠。

HONPINE 如何进行谐波执行器设计？

对于 HONPINE 而言，谐波执行器的开发并非仅仅是将电机与谐波减速器结合起来的问题。

执行器需要作为一个完整的运动控制单元发挥作用。其电机、谐波传动装置、编码器配置、机械结构、驱动电子元件和通信接口必须根据实际应用需求协同工作。

不同的应用场景对执行器特性的要求可能大相径庭。例如，人形机器人关节可能更注重扭矩密度、轻量化、紧凑尺寸和动态响应；数控旋转轴则可能更侧重于刚度、定位精度、热稳定性和连续运行；而半导体或医疗设备则可能需要紧凑的集成、平稳的运动、精确的反馈以及可控的机械性能。

因此，应根据扭矩、速度、负载惯性、减速比、占空比、定位精度、安装空间和控制要求之间的关系来确定合适的执行器配置。

这也是为什么不应仅根据谐波驱动效率等单一参数来评估谐波执行器的原因。更重要的问题是，整个执行器架构是否针对实际机器进行了优化。

从谐波驱动效率到完整的运动系统优化

提高运动系统效率最有效的方法是停止将齿轮箱视为孤立的部件。

谐波驱动器是包含电机、编码器、驱动器、轴承、负载、机械结构和控制策略等在内的大型系统的一部分。仅改进其中一个组件而忽略其他组件可能收效甚微。

对于某些应用，传统的电机加谐波减速器可能仍然是最合适的架构。而对于其他应用，集成式谐波执行器可以简化机械结构，并在扭矩密度、重量、定位性能、控制集成和安装效率之间实现更好的平衡。

正确的解决方案取决于机器的具体情况。

因此，对于开发机器人关节、数控旋转轴、半导体设备、医疗设备和精密自动化系统的工程师来说，目标应该是优化整个运动架构，而不是追求最高的单个效率数值。

结论

提高谐波传动效率不仅仅是选择效率更高的齿轮箱。实际系统性能取决于减速比、电机工作点、输出扭矩、转速、负载惯量、润滑、热状况和占空比之间的关系。

电机与谐波驱动器的正确匹配是至关重要的因素之一。选择合适的减速比可以使电机在更合适的转矩-转速范围内运行，而正确考虑负载惯性和运行周期则可以防止不必要的峰值负载和热应力。

与此同时，集成式谐波执行器的开发为运动系统优化提供了另一种途径。通过将谐波传输与电机、编码器、驱动电子设备和其他组件集成在一起，执行器可以降低机械结构的复杂性，并为紧凑型机器人和自动化系统提供更协调的解决方案。

关键区别在于，谐波驱动效率描述的是变速器的效率，而执行器或系统效率描述的是整个运动架构将电输入转换为有用机械运动的效率。

对于设备制造商而言，这种更广阔的视角使得他们不仅可以根据齿轮箱效率，还可以根据扭矩密度、定位精度、刚度、动态响应、热性能、重量、集成要求和长期可靠性来选择运动解决方案。

这正是应用特定的谐波执行器设计的价值所在：其目标不仅仅是实现高效率，而是创造一个在机器的实际条件下高效可靠地运行的运动系统。
