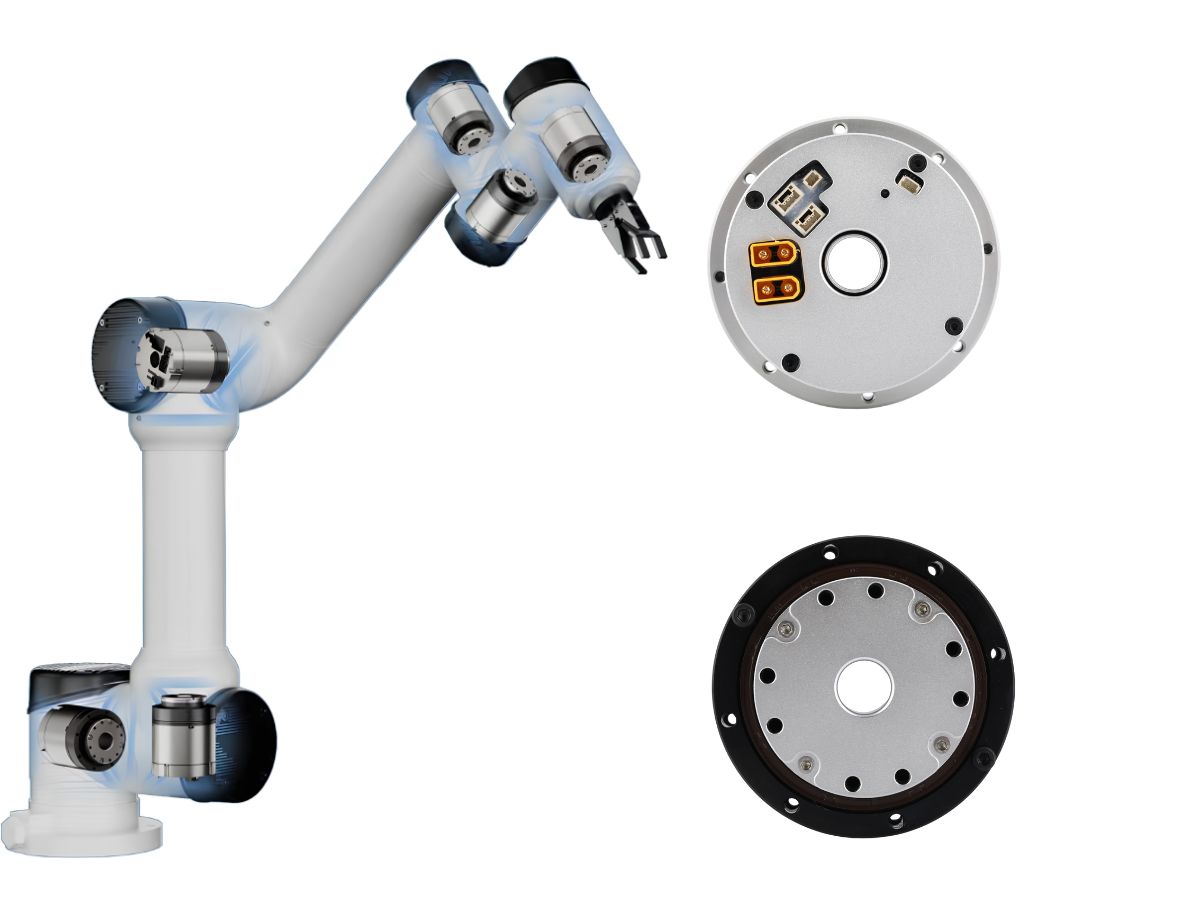

空心机器人关节模块：为什么线缆布线对机器人关节至关重要？

查看机器人关节规格表时，我们通常会首先关注扭矩、速度、尺寸和重量。还有一个参数看似只是结构细节，但在关节集成到机器人后，可能会对其性能产生显著影响。

该参数就是中空走线结构。

机器人关节内部空间本就有限。电机、减速器、驱动器、编码器和轴承都需要占用部分可用空间。那么，为什么还要在中心留出通道？

当我们将关节视为完整机器人的一部分，而非孤立的执行器时，答案就会更加清晰。

机器人关节为何需要中空设计？

机器人不仅是一个机械系统，也是一个用于传输电力、信号及其他介质的运动系统。

当机械臂执行拾取和放置作业时，关节只是系统的一部分。机械臂末端的电动夹爪需要电源和控制信号。相机需要电源和通信连接。气动夹爪或真空系统可能需要气管。这些连接都必须通过运动中的机械臂，从机器人本体延伸至末端执行器。

当机械臂处于静止状态时，这些电缆和管路的布置相对简单。然而，一旦关节开始旋转，情况就会发生变化。

原本松弛的线缆束可能会变得紧绷。多余的线缆可能向外鼓起。围绕关节布置的线缆还可能反复发生弯曲和扭转。

如果线缆损坏、拉伸或出现间歇性连接故障，问题就不再只是外观问题，而是会影响整个机器人系统的可靠性。

因此，机器人关节的线缆布线需要与机械结构及关节运动范围一并考虑。如果仅在关节和连杆已经最终确定后才设计线缆路径，可能需要增加支架、防护套或布线结构，原有的机械布局也可能必须修改。

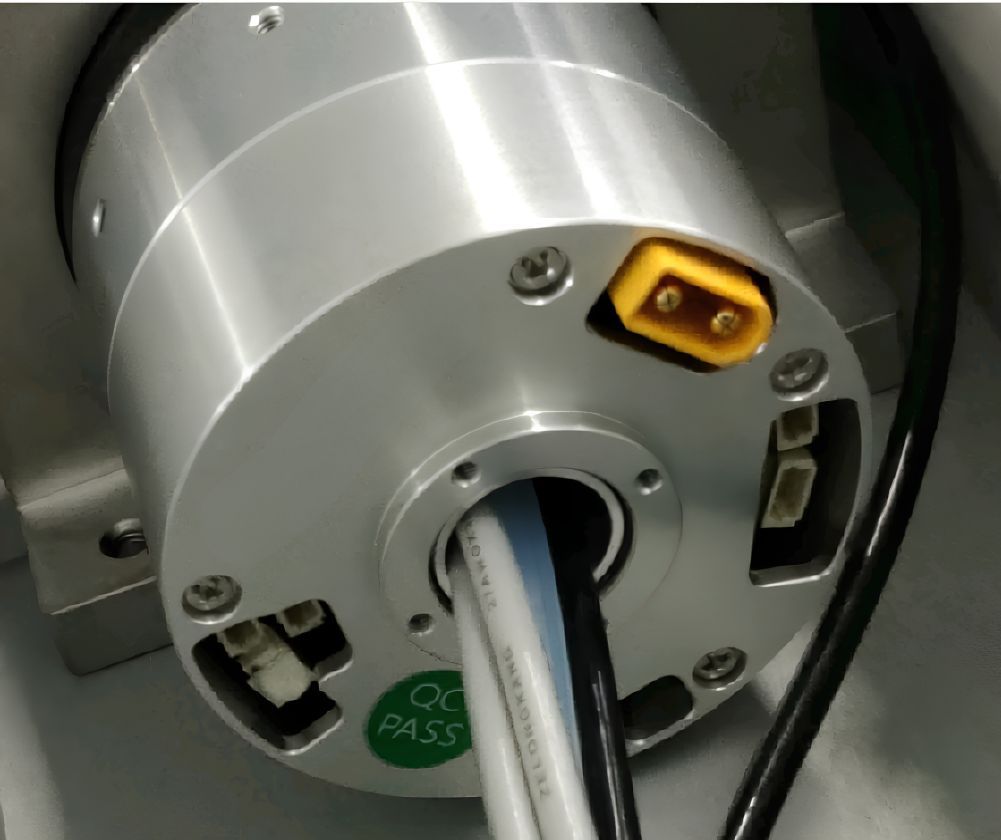

中空机器人关节可为线缆、管路及其他内部连接提供穿过关节的专用通道。

当该通道与机器人连杆的内部空间及末端执行器接口对齐时，线缆和管路可通过机器人结构内部布置，而无需暴露在机械臂外部。这可减少外部线缆环路，并有助于实现更紧凑的整体设计。

中空与非中空关节：线缆布线有何不同？

外部布线与中空布线之间的差异，可从多个工程维度进行考量。

外部布线的弱点并不只是线缆最终是否会失效，而是何时会失效。

线缆弯曲寿命是一项统计性指标。在规定测试条件下额定弯曲次数为一百万次的线缆，在实际承受弯曲、扭转、拉伸、温度和安装条件等综合应力时，其使用寿命可能存在显著差异。

线缆故障也可能是间歇性的。线缆外观看似完好，但其内部的单根导体可能已经损坏。其结果可能是末端执行器出现间歇性通信丢失或意外断电，从而增加故障排查难度和维护成本。

然而，中空布线也带来了自身的工程挑战。

内部通道的空间有限。线缆必须穿过其中，同时仍需得到适当固定、防止磨损，并保留足够的装配间隙。

该通道也可能位于电机和传动部件附近，这些部位可能是关节中温度较高的区域。因此，穿过中空部分的线缆需要根据通道内部的实际温度条件进行选型，而不能仅依据环境工作温度。

线缆布线也是装配过程的一部分。当可用中空孔径较小时，即使间隙略微减小，也可能增加生产过程中安装线缆所需的时间。

还有一点不应忽视。

机器人关节的两侧会发生相对旋转。如果线缆束分别固定在关节两侧不同的运动部件上，关节旋转时线缆仍可能受到扭转。中空通道的入口和出口处也可能发生局部弯曲或摩擦。

因此，中空关节并不能免除对线缆柔韧性、抗扭性、固定、防护和运动余量的考量。

能够将线缆实际穿过中空孔只是第一步。还应在关节的完整工作范围内对线缆进行检查，确保其不会承受过度弯曲、扭转、拉伸或磨损。

中空孔应有多大？

一旦选择内部布线，下一个问题很直接：

中空孔需要多大？

最直观的方法是查看需要穿过关节的线缆和气管数量。但在实际机械设计中，仅仅将它们的横截面积相加并不足够。

首先需要考虑的是装配过程中哪些部件需要穿过孔径。

线缆本身可能相对较小，而其末端连接器可能大得多。如果采用预装配线束，连接器尺寸可能决定线束能否穿过中空孔。

如果先布置线缆再进行连接，则设计中需要考虑可用的内部操作空间，以及未来能否高效进行维护。

第二个需要考虑的问题是孔径中实际可用的空间有多少。

防护套、衬套、内衬及其他防护结构可能占用部分可用直径。多根线缆之间也需要保留间隙，而非形成完全紧密排列的横截面。

在通道出口处，可能还需要额外空间，以便线缆改变方向时不会被迫形成过小的弯曲半径。

基于这些原因，仅选择一个“足以容纳所有部件”的中空孔并不是恰当的工程标准。

布线设计还应为装配、运动和维护预留足够余量。

中空孔越大越好吗？

不一定。

当关节的整体直径和长度受到限制时，增大中空孔会减少其周围可供电机、减速器、轴承和结构支撑部件使用的空间。

为保持所需的输出能力和结构刚度，可能需要重新设计内部架构，或增大关节的整体尺寸。

因此，应根据实际应用确定合适的中空孔径。

重要因素包括：

• 将连接至末端执行器的设备

• 线缆和气管的规格及数量

• 连接器的安装方式

• 所需的关节旋转范围

• 所需的线缆弯曲半径

• 装配要求

• 未来维护或更换线缆的要求

在明确这些要求后，便可更准确地评估所需孔径尺寸。

对于机器人关节而言，中空孔是一个尺寸参数。

但对于完整机器人而言，它是一条必须参与机械、电气、装配、运动和维护设计的通道。

中空设计应在关节设计初期纳入考虑

中空机器人关节的价值，并不仅在于其在执行器中心提供了一条通道。

其真正价值在于将关节与完整机器人的线缆布线需求相结合。

当在机械设计流程之初就考虑内部布线路径时，机器人便可在确保关节具备足够运动能力的同时，使线缆和气动管路始终得到适当防护和控制。

因此，设计良好的中空关节执行器需要在中空孔径、结构刚度、电机与传动系统布置、热条件、线缆要求、装配和维护之间取得平衡。

目标并不只是尽可能增大孔径。

目标是创建一条能与机器人的机械架构协同工作的布线路径，使关节能够按要求运动，同时线缆和管路在机器人的整个使用寿命期间都拥有足够空间以可靠运行。

结论：面向完整机器人系统设计中空机器人关节

评估中空机器人关节时，不应只看其中心开孔的直径。

中空孔是机器人机械和电气架构的一部分。其尺寸会影响线缆布线、连接器安装、线缆防护、热条件、结构布置和维护。

因此，对于机器人制造商和系统集成商而言，正确的问题不只是关节是否具有中空孔，而是该中空关节执行器是否提供了与完整机器人设计相匹配的布线路径。

当从设计初期就考虑线缆布线时，机器人关节便可围绕末端执行器、运动范围、线缆配置、结构刚度和使用寿命的实际要求进行设计。

集成良好的中空设计可使关节提供所需运动，同时为线缆和管路提供穿过机器人结构的受控路径。这使中空孔不仅是一项结构特征，更成为整体机器人关节架构的重要组成部分。
