如何为重载 AGV 选择车轮电机？从动态载荷到 120 吨级 AGV 驱动轮系统的关键挑战

对于重载AGV而言，选择轮边电机并非只是根据车辆总重量选择额定扭矩足够高的电机。随着AGV载荷从数吨增加到数十吨，甚至超过100吨，驱动轮系统必须同时应对垂直载荷、启动扭矩、加速和制动力、转向载荷、轮胎与地面的摩擦、冲击载荷以及长期疲劳。因此，重载AGV轮边电机的选型本质上是在实际动态运行工况下，对驱动能力、车轮承载能力、牵引力、转向方式、悬挂系统和底盘结构进行匹配的过程。

对于大型工业AGV，这一匹配过程可直接影响整体底盘设计和长期运行可靠性。

为什么重载AGV的轮边电机选型更困难？

对于常规AGV，驱动轮选型通常基于若干基本参数，包括AGV总重量、最大载荷、行驶速度、加速度、爬坡能力、驱动轮数量、车轮直径、电机功率和传动比。然而，仅凭这些参数不足以满足重载AGV的选型需求，因为驱动轮承受的实际载荷并不简单等同于车辆静态重量。

在启动、加速、减速、紧急制动、转弯或在不平整路面上运行时，驱动轮系统承受的实际载荷会持续变化。在高载荷工况下，短时动态力可能显著高于根据车辆额定载荷计算得出的静态载荷。

例如，对于1吨AGV，不能简单地假定驱动轮始终承受1吨载荷。在快速加速、紧急制动或不平整路面运行时，动态载荷取决于车辆质量分布、加减速度、制动方式、车轮布置以及适用的冲击系数等因素。因此，实际峰值需要根据具体车辆设计和运行工况进行计算和验证。

这就引出了重载AGV轮边电机选型中的第一个重要问题：驱动轮系统实际需要承受多大的动态载荷？

载荷与驱动能力之间的动态匹配

对于重载AGV，驱动轮承担两项基本职责：既要支撑车辆和载荷产生的垂直载荷，又要持续输出所需的驱动力和轮端扭矩。这意味着轮边电机系统内的齿轮、轴承、轮毂、车轴、壳体和车轮材料并非只承受单一类型的载荷。在实际运行中，它们可能同时承受径向载荷、驱动扭矩、冲击载荷和侧向载荷。

如何计算重载AGV的轮端扭矩

在初步选型时，可先计算所需牵引力，然后根据车轮半径计算所需轮端扭矩：

T = F × r

其中，T表示所需轮端扭矩，F表示驱动轮需要产生的牵引力，r表示车轮半径。

这只是基础计算。完整的重载AGV轮边电机选型还需考虑AGV总质量、最大载荷、加速度、最高行驶速度、坡度、滚动阻力、地面摩擦系数、驱动轮数量、驱动轮之间的载荷分配、传动效率和动态冲击系数。

因此，轮边电机的额定扭矩不能简单视为与AGV实际所需峰值扭矩相同的数值。对于重载AGV，更重要的是验证轮边电机能否在峰值运行工况下持续输出所需扭矩，同时确保减速箱、轴承、车轴、车轮和壳体保持在允许的机械载荷范围内。

不要仅根据AGV总重量选择驱动轮

这是重载AGV设计中的另一种常见错误。如果一台AGV总重量为120吨，并不意味着每个轮边电机的实际载荷可以简单地用120吨除以驱动轮数量来计算。

实际车轮载荷分布受多种因素影响，包括载荷重心、电池位置、驱动轮位置、支撑轮位置、车轮模块数量、悬挂结构、地面平整度、加速和制动工况、转向工况，以及车轮系统在不同车轮组之间平衡载荷的能力。

因此，重载AGV轮边电机选型应重点关注最大动态车轮载荷，而不是平均车轮载荷。这也是为什么重载AGV的驱动轮系统通常需要与悬挂、浮动机构和底盘结构一同设计，而不能将其视为独立的标准部件。

120吨AGV对其轮边电机系统有哪些要求？

当AGV总重量达到120吨级时，轮边电机不再只是用于带动车轮旋转的装置，而成为动力系统、底盘、车轮、悬挂与地面之间的关键机械连接。

在这一车辆重量等级下，驱动轮系统至少需要从五个重要工程角度进行评估。

单个驱动轮承载能力决定底盘布置灵活性

120吨AGV不能无限制地持续增加驱动轮组数量。如果一个驱动轮组只能承载约10吨或15吨，车辆可能需要八个或更多驱动单元才能满足整体载荷要求。随着驱动单元数量增加，底盘会变得更加复杂，驱动控制难度增大，车轮组之间的载荷分配更难管理，整体系统成本和维护要求也会提高。

因此，单个驱动轮组的承载能力成为超重载AGV底盘设计的重要参数。更高的单元承载能力可使工程师在设计驱动轮布置、底盘结构和可用安装空间时拥有更大的灵活性。

高垂直载荷下的稳定扭矩输出

重载AGV最直接的挑战之一是，驱动轮承载越重，对牵引力和扭矩的要求就越高。在满载启动、爬坡或低速重载运行时，轮边电机需要在支撑车辆极大垂直载荷的同时，提供足够的轮端扭矩。

因此，针对重载AGV应用设计的轮边电机，需要作为由减速箱、轴承、车轮、车轴和壳体组成的一体化机械系统进行评估。这些部件必须能够承受径向载荷和驱动扭矩的综合作用。

对于高载荷应用，仅关注电机额定功率或减速箱额定扭矩是不够的。工程师还需验证最大车轮载荷、峰值轮端扭矩、轴承寿命、齿轮寿命、车轴强度、车轮强度、车轮材料耐久性和抗机械冲击能力。这是重载AGV驱动轮与常规工业脚轮或轻载AGV车轮之间的根本差异之一。

重载AGV应使用转向驱动轮还是差速驱动轮？

这是AGV驱动系统设计中最常见的问题之一。转向驱动轮和差速驱动轮并非可以简单区分优劣的两种产品。它们采用不同的车辆运动控制原理，因此适用于不同的AGV架构。

转向驱动轮将驱动功能与独立转向机构相结合，使系统能够直接控制车轮方向和行驶速度。另一方面，差速驱动系统则利用左右驱动轮之间的速度差来控制车辆转向运动。

对于重载AGV，合适的方案取决于车辆总重量、驱动轮数量、车辆尺寸、最小转弯半径、通道宽度、原地旋转要求、横向移动要求、定位精度、地面条件、底盘高度和整体系统成本。

何时考虑采用转向驱动轮

对于需要复杂路径、精准定位、狭窄通道和灵活车辆运动的应用，转向驱动轮可直接控制转向角度和行驶速度。该类配置可用于重载AGV、自动叉车、大型物料搬运车辆、汽车制造物流、风电设备运输和航空航天制造物流。

何时考虑采用差速驱动轮

差速驱动系统通过左右驱动轮之间的速度差控制车辆方向，可提供相对直接的机械架构。其适用于路径相对简单、对底盘高度要求较低，或不需要独立转向机构的AGV应用。

但是，当差速驱动系统应用于非常重载的AGV时，工程师需要特别关注转弯期间轮胎与地面之间的侧向摩擦，以及不同驱动轮组之间的载荷分配和速度同步。

因此，在转向驱动轮与差速驱动轮之间进行选择时，不应简化为重型AGV必须使用转向轮的假设。决策应基于车辆实际运动要求和底盘架构。

为什么超重载AGV的差速转向更具挑战性？

对于超重载AGV，差速转向的关键问题不只是车辆能否转弯。更重要的是，在极高垂直载荷下，各车轮组能否保持稳定、同步且可控的运动。

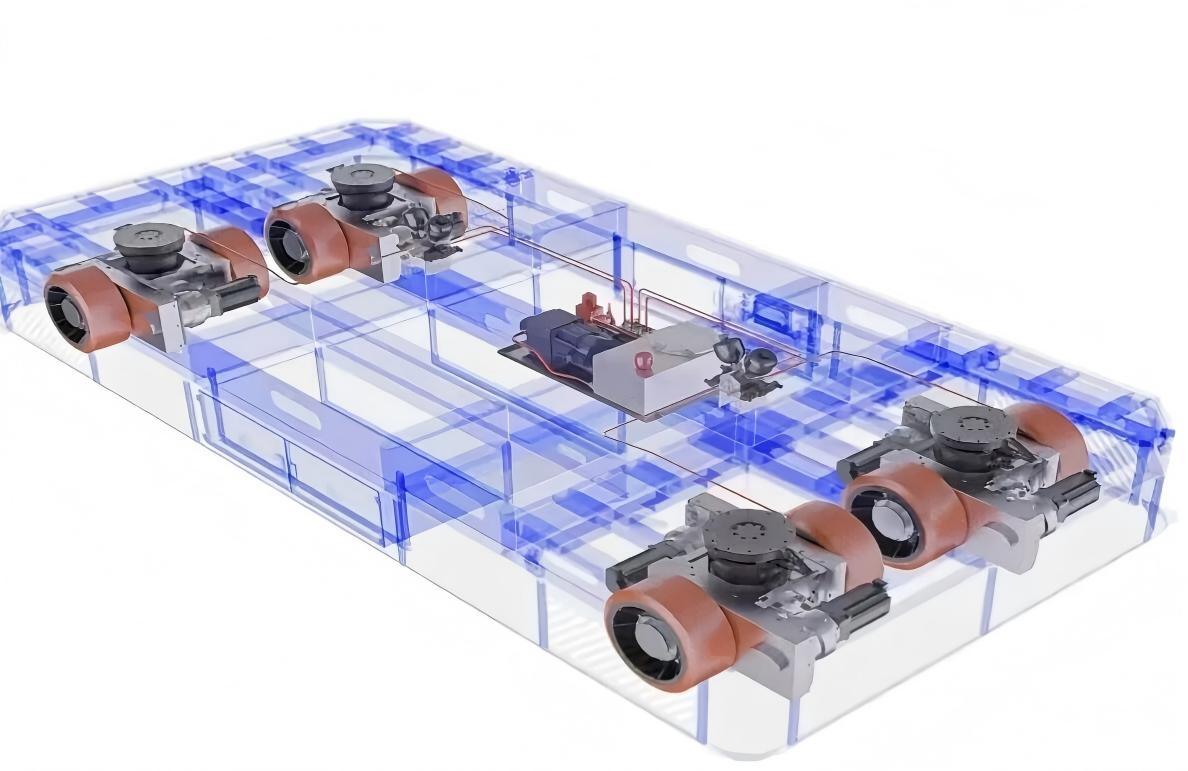

四轮组或多轮组差速驱动布局可利用左右两侧之间的速度差来控制车辆方向，而无需为每个车轮组配置独立转向机构。这可以简化部分机械架构，但同时也对载荷平衡、驱动同步、轮胎与地面摩擦、横向刚度和运动控制精度提出了更高要求。

如果驱动轮载荷或车轮速度之间出现明显差异，在重载转弯工况下，轮胎可能发生额外滑移和磨损，驱动系统的机械载荷也会增加。

因此，大型差速驱动AGV的设计不应只关注电机是否提供足够扭矩，还必须评估整个驱动系统的同步性和车轮模块的机械刚度。

为什么重载AGV轮边电机需要考虑垂直调节？

当AGV达到数十吨甚至120吨时，地面不平整、载荷重心变化和车轮载荷不均会成为日益重要的工程问题。

例如，在满载与空载工况之间，或当AGV进入需要保持特定车辆高度的对接站时，车轮载荷和车辆高度要求可能发生显著变化。

因此，部分重载AGV将垂直调节或液压升降功能集成到驱动轮系统中，使车轮位置或车辆高度能够根据运行工况进行调整。

如果轮边电机未集成该功能，则可能需要在底盘与驱动轮之间额外安装悬挂、浮动机构或液压高度调节系统。这会增加所需安装空间，并可能影响底盘高度、机械复杂性和整体系统集成。

因此，对于超重载AGV，轮边电机不应简单地视为电机、减速箱和车轮的组合。将其视为完整的重载驱动轮模块更为合适。

为什么长期可靠性比单纯的峰值扭矩更重要？

重载AGV的另一个显著特点是停机成本高。常规AGV驱动轮发生故障时，更换车轮模块可能是一项相对可控的维护任务。然而，当AGV承载100吨或以上载荷时，关键驱动单元故障可能导致物料运输中断，并影响上下游生产流程。大型车轮模块还可能需要专用维护设备，并需要显著更多的更换时间。

因此，重载AGV轮边电机的可靠性不能仅通过单次峰值扭矩测试来评估。长期可靠性取决于减速箱、轴承、车轮、壳体、编码器、制动器、密封系统和整体机械结构的综合性能。

影响轮边电机可靠性的关键部件

减速箱需要从齿轮材料、齿面强度、减速比、润滑和密封等方面进行评估。轴承系统必须能够承受径向、轴向和冲击载荷，同时达到所需使用寿命。车轮本身需要根据车轮直径、材料、胎面结构、硬度和耐磨性进行选择。壳体必须提供足够的刚度和抗冲击能力，编码器则需要在长期运行中保持稳定的速度和位置反馈。在需要制动和驻车保持的场合，制动系统还必须在满载停车、坡道驻车和断电工况下进行评估。

换言之，重载AGV驱动轮的可靠性是其机械结构、驱动系统和控制系统综合性能的结果。

如何选择重载AGV轮边电机？

对于实际AGV项目，选型过程应从车辆总质量开始，包括AGV自重和最大载荷。下一步是确定最大动态车轮载荷，而不是仅依赖平均车轮载荷。计算应考虑载荷重心、悬挂系统、加速、制动和可能出现的冲击工况。

随后可根据滚动阻力、坡度、加速度、地面摩擦和运行速度确定所需牵引力。基于所需牵引力和车轮直径，可计算所需轮端扭矩，之后再根据车轮速度和扭矩要求选择电机、减速箱和减速比。

随后应对轮边电机系统进行机械载荷验证，包括车轮载荷、减速箱扭矩、轴承载荷、车轴强度、车轮强度和壳体刚度。最后，应根据车辆路线、机动性、底盘结构和定位要求选择合适的转向架构。

在实际运行工况下验证轮边电机

最终验证不应局限于正常直线运行。重载AGV轮边电机还应在满载启动、紧急制动、最大坡度、低牵引力路面、转弯、不平整地面和长时间连续运行等工况下进行评估，以确认驱动轮系统在动态条件下保持稳定且可控。

从“电机”到“驱动轮模块”：重载AGV设计的不同思路

对于常规AGV，工程师可能从电机功率、传动比和车轮直径开始。对于重载AGV，更完整的设计方法则从车辆重量、动态车轮载荷、牵引力、轮端扭矩、减速箱、电机、转向、悬挂和控制开始。

这就是为什么重载AGV轮边电机的开发不能只关注电机功率。决定驱动轮能否长期可靠运行的是完整机械与控制系统之间的相互作用。

当AGV达到50吨、80吨、100吨甚至120吨时，挑战尤为显著。此时，轮边电机成为车辆底盘的重要承载部件，而不再只是动力来源。

结论：重载AGV的驱动轮首先是承载部件，其次才是动力部件

重载AGV轮边电机选型本质上是一个涉及机械承载能力、动力传递、车辆运动和长期可靠性的系统工程问题。

对于轻载AGV，电机功率和轮端扭矩可能是主要选型参数。随着AGV进入重载和超重载范围，工程师需要考虑单元承载能力、动态车轮载荷、峰值扭矩、牵引力、转向方式、轮胎与地面的侧向力、垂直调节和长期可靠性。

120吨AGV面临的挑战尤为清晰。其驱动轮系统不仅必须移动车辆，还必须持续承受巨大的垂直载荷、驱动扭矩、冲击载荷和侧向力。

因此，在选择重载AGV轮边电机时，关键问题不只是电机是否拥有足够功率，或减速箱是否拥有足够额定扭矩。更重要的问题是，完整的驱动轮模块是否与AGV的重量、运动特性、底盘结构和实际运行环境得到恰当匹配。

这就是重载AGV驱动轮选型的核心。
