机器人关节执行器选型：从惯量匹配到系统级优化

在机器人关节执行器选型中，惯量匹配是一项重要的工程考量，但不应将其视为完整的选型策略。机器人关节执行器并非只是电机与减速器的简单组合。其实际性能取决于电机、减速机构、轴承、编码器、驱动系统、机械结构、散热路径、控制带宽、负载谱以及预期使用寿命之间的相互作用。

某项设计在纸面上可能看起来十分出色，具备足够的峰值扭矩、合适的减速比、充足的电机功率以及看似合理的惯量比。然而，一旦原型机进入实际运行，就可能出现意外问题。高频振动可能难以抑制，持续温升可能超过热限制，输出端可能显得过于柔顺，负载下的定位重复精度可能下降，或者使用寿命可能无法达到目标。

这些问题很少由单一参数引起。因此，更有价值的问题并不只是电机惯量是否与负载良好匹配，而是完整的机器人关节执行器在实际工作周期内是否始终具备可控性、热稳定性、机械刚度和可靠性。

本文探讨机器人关节执行器选型背后的工程逻辑，涵盖惯量匹配、减速比、热行为、机械刚度、传动非线性、控制带宽和使用寿命。

为什么惯量匹配常被过度强调？

惯量匹配广泛应用于伺服系统设计，因为它解决了真实存在的动态问题。当负载惯量相对于电机惯量较高时，电机必须对相对较大的负载进行加速和减速。这会增加实现快速且稳定动态响应所需的控制工作量。另一方面，极低的负载与电机惯量比也并不自动保证更好的性能。高响应电机若与机械柔顺或阻尼不足的系统结合，仍可能出现超调、振动或机械冲击。

计算折算至电机侧的负载惯量

对于带减速器的机器人关节执行器，折算至电机侧的负载惯量可用以下简单形式表示：

J_load,motor = J_load / i²

其中，J_load 为输出侧负载惯量，i 为减速比。

这种关系解释了为何减速比对表观负载惯量具有如此强的影响。例如，将减速比从 5:1 提高至 10:1，会使折算至电机侧的负载惯量降低至原来的四分之一。

然而，减速器本身也会带来惯量和动态影响。其等效惯量并不总能简单地通过加入一个通用减速器惯量值来表示。正确模型取决于减速器架构、参考侧、制造商数据以及所采用的动力学模型。

在评估机器人关节电机与减速器组合时，这一区别十分重要。惯量比之所以有用，是因为它描述了电机加速负载的难易程度；但它无法说明执行器将产生多少热量、输出结构具备多大刚度、存在多少传动误差、执行器在反转时如何表现、输出端是否容易被反驱、机械共振出现在哪里、可用控制带宽有多少，或执行器在实际负载谱下能维持多长时间。

换言之，惯量匹配是起点，而非最终优化目标。

减速比改变的是整个系统，而不只是扭矩

对于理想化的减速执行器，基本扭矩和速度关系可写为：

T_out = η × i × T_motor

ω_out = ω_motor / i

其中，T_out 为输出扭矩

T_motor 为电机扭矩，i 为减速比，η 为传动效率，ω_out 为输出速度，ω_motor 为电机速度。

这些方程很简单，但其工程含义十分重要。提高减速比可以使相对较小的电机更容易产生较高的输出扭矩。同时，输出速度会降低，传动系统也会成为系统动态行为中越来越重要的部分。

若将电机转子惯量折算至输出侧，其等效值可表示为：

J_motor,out = J_motor × i²

这并不意味着更高的减速比本质上更差。相反，它表明改变减速比会改变电机惯量、负载惯量、传动柔顺性、摩擦和控制动态之间的相互作用。

因此，减速比并非免费的扭矩放大器。它会在电机、传动系统、结构、热系统和控制器之间重新分配要求。在足式机器人、协作机器人、外骨骼和高速机器人机构等动态应用中选择机器人关节执行器时，这一点尤为重要。

从负载谱开始，而不是从产品数据手册开始

机器人关节模块选型中最常见的错误之一，是从一个单一问题开始：我们需要多少牛·米？扭矩固然重要，但单一扭矩值无法描述真实关节的运行工况。

更有价值的方法是在选择执行器之前定义完整的负载谱。工程要求应包括峰值输出扭矩、连续输出扭矩、工作周期内的 RMS 扭矩、最大及典型输出速度、加速和减速要求、负载惯量、外部径向和轴向载荷、偏心量、倾覆力矩、占空比、环境温度、冷却条件、定位精度、允许背隙或空回、所需扭转刚度、反驱性要求以及预期使用寿命。

这将执行器选型从目录参数的比较转变为系统工程问题。

稳态负载和动态负载是不同的问题

考虑两种机器人关节执行器应用。第一种要求关节长时间以低速支撑较大负载。举升或姿态保持机构可能在接近高扭矩水平下运行，但仅偶尔运动。第二种则要求反复加速和减速。机器人手臂、足式机器人或高速装配机构可能经历快速变化的扭矩和速度。

即使两者的峰值扭矩值相近，这两种应用也可能需要截然不同的执行器设计。

对于长期静态或低速运行，热性能可能成为主导约束。对于高度动态的运动，峰值扭矩只是问题的一部分。RMS 扭矩、峰值电流能力、母线电压、电机速度、机械刚度、传动损失和控制带宽可能同样重要。

这就是为什么应根据完整工作周期而不是单个峰值来评估机器人关节执行器。

连续扭矩通常比峰值扭矩更有参考价值

峰值扭矩是一项颇具吸引力的规格，因为它易于传达。然而，峰值扭矩本身只能有限地说明执行器在连续运行中的表现。

更有价值的评估应考虑连续扭矩、峰值扭矩、峰值持续时间、允许占空比、热降额、峰值事件之间的恢复时间、环境温度和冷却条件。

对于实际应用，工作周期内的 RMS 扭矩尤其有助于评估连续热负载。基本关系可写为：

T_RMS = √[(1/T) × ∫₀ᵀ T²(t)dt]

精确的热关系更为复杂，因为损耗并非仅由扭矩决定。电机铜损、铁损、逆变器损耗、机械摩擦、轴承损耗、减速器损耗、润滑和运行速度都会产生影响。

尽管如此，RMS 扭矩仍比仅看峰值扭矩提供了更有用的起点。实际选型流程应首先确认 RMS 扭矩与连续工作区域相兼容，然后确认峰值扭矩能够覆盖加速、减速、冲击和异常负载工况，最后验证重复峰值事件在热方面仍可接受。

一个能在数秒内输出所需峰值扭矩的关节，并不一定能可靠运行数小时。

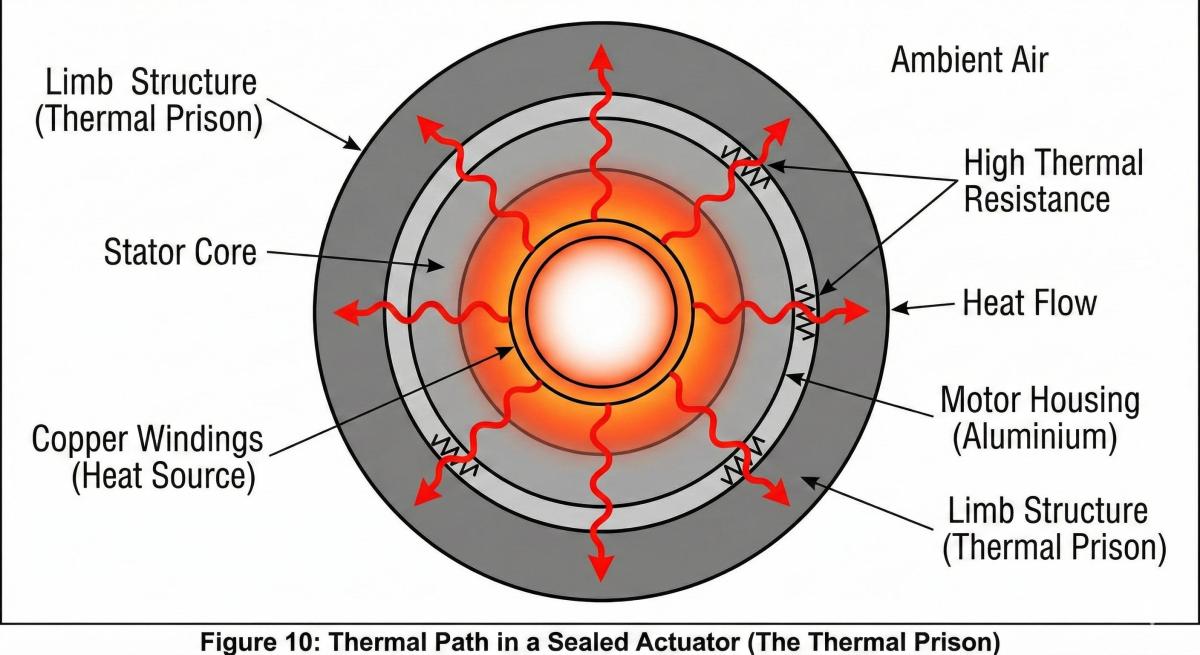

热设计必须成为机器人关节执行器选型的一部分

热行为通常被视为机械选型之后的验证步骤。对于一体化机器人关节模块，这种顺序可能会在开发后期造成问题。

执行器的热行为可使用集总热模型近似表示：

C_th × d(ΔT)/dt = P_loss(t) − ΔT/R_th

在稳态下：

ΔT_ss = R_th × P_loss

其中，C_th 表示热容，R_th 表示有效热阻，P_loss 表示总功率损耗，ΔT 表示温升。

这一简化模型突出了两个重要原则。第一，短期峰值性能并不能证明长期热稳定性。第二，热性能取决于热量产生的位置以及热量向环境传递的效率。

在机器人关节模块中，热量可能来自电机铜损、电机铁损、逆变器开关和导通损耗、轴承摩擦、减速器传动损失、密封件、润滑剂和电子元件。随后，壳体、安装法兰、周围机器人结构和环境共同决定这些热量能否有效从执行器中散出。

这就是为什么两个扭矩额定值相近的机器人关节执行器在连续运行中可能表现出很大差异。

减速比是扭矩密度、反驱性和动态性能之间的权衡

减速比应被视为系统级设计变量，而不是孤立的规格参数。

相对较低的减速比可根据传动架构提供更好的潜在反驱性，以及更低的电机侧与输出侧运动传动比。这有利于需要力控制、阻抗控制或与环境直接交互的应用。其权衡是，电机通常需要为相同的输出扭矩提供更大的扭矩，这可能增加电机尺寸、电流需求和热要求。

较高的减速比可以使相对紧凑的电机更容易获得高输出扭矩，并可降低折算至电机侧的负载惯量。这对于低速、高扭矩运行和紧凑封装可能很有用。然而，随着传动比提高，传动效率、摩擦、滞后、空回、扭转柔顺性、传动误差和反驱性对系统行为的影响会变得越来越重要。

因此，正确的问题不是减速比是否应尽可能高。更有价值的工程问题是：在可用安装空间内，哪一种减速比能够提供所需的扭矩、速度、热性能、机械刚度和控制特性。

机械刚度和传动非线性往往比标称传动比更重要

具有相同标称减速比的两个执行器可能具有非常不同的控制性能。这种差异可能来自扭转刚度、背隙、空回、摩擦、滞后、传动误差、轴承刚度、预紧、载荷分配、制造公差和润滑条件。

这在高精度机器人关节中尤为重要。标称背隙极低的传动系统在负载下仍可能表现出可测量的弹性变形和滞后。相反，机械刚性较高的传动系统可能提供更好的定位稳定性，但也可能带来质量、摩擦、制造复杂度或成本等方面的其他权衡。

对于用于力控制的机器人关节执行器，电机电流与实际输出扭矩之间的关系也可能变为非线性。电机电流可用于估算电机电磁扭矩，但由于传动摩擦、弹性变形、效率变化和其他机械影响，输出扭矩可能有所不同。

因此，当关节执行器需要实现高质量力控制或阻抗控制时，工程师应考虑系统是否需要电机侧编码器反馈、输出侧编码器反馈、双编码器架构、扭矩传感、基于模型的摩擦补偿或弹性变形补偿。

应用要求越高，仅凭电机扭矩判断执行器就越不可靠。

控制带宽既受机械动态限制，也受控制器限制

机器人关节执行器可能配备高速伺服驱动器、快速通信总线和高分辨率编码器，但这些特性并不会自动带来高闭环带宽。机械结构本身会施加限制。

减速执行器可近似为双惯量系统，由电机侧惯量、负载侧惯量、传动刚度和传动阻尼构成。

简化的弹性传动关系可写为：

τ_s = K_s × (θ_m / i − q) + B_s × (θ̇_m / i − q̇)

其中，K_s 为等效扭转刚度，B_s 为等效阻尼，θ_m 为电机位置，q 为输出位置，i 为减速比。

重要的并非公式本身，而是有限的传动刚度会产生机械模态，包括共振和反共振行为。

如果期望的控制带宽接近显著的机械共振频率，单纯提高控制器增益可能使系统稳定性下降，而不是提高响应速度。

因此，机器人关节模块评估应考虑编码器位置、传动刚度、机械共振频率、阻尼、控制环路带宽、采样频率、电流环带宽，以及位置环和速度环的结构。

对于因物理动态而使可用带宽已受限的机械结构，控制器无法进行完全补偿。

编码器架构在机器人关节模块中至关重要

比较机器人关节模块时，编码器配置常常被忽视。

电机侧编码器可以提供高分辨率的转子位置和速度信息。然而，它无法直接测量经历传动变形、背隙、滞后和其他机械影响后的最终输出位置。

输出侧编码器可提供实际关节位置的直接信息。因此，双编码器配置可提供不同于仅电机侧编码器的控制架构，并有助于区分电机侧运动和输出侧运动。

对于需要高定位精度、低输出误差或高级补偿的应用，工程师应提出一个简单问题：实际位置在哪里被测量？

这可能比仅仅询问系统提供多少编码器位数更重要。只有当机械系统和控制架构能够实际利用该分辨率时，高编码器分辨率才有价值。

轴承和齿轮寿命应从一开始就作为设计约束

机械寿命不应仅被视为最终原型验证项目。对于机器人关节执行器，输出轴承可能承受径向载荷、轴向载荷、倾覆力矩、偏心载荷、冲击载荷和预紧影响。

因此，仅检查标称输出扭矩可能低估实际轴承载荷。

轴承寿命计算

对于滚动轴承，经典基本额定寿命关系通常表示为：

L10 = (C/P)^p × 10⁶ revolutions

其中，C 为基本额定动载荷，P 为等效动态轴承载荷；对于球轴承，p 为 3；对于滚子轴承，p 为 10/3。

这是基本额定寿命计算，而非对现场寿命的完整预测。实际轴承寿命还可能受到润滑、污染、可靠性要求、工作温度、不对中、内部载荷分布和其他运行条件的影响。

对于紧凑型机器人关节模块，这一区别十分重要，因为电机可能具有足够扭矩，但输出轴承却承受会显著改变其实际载荷状态的外部倾覆力矩。

齿轮和传动寿命

对于圆柱直齿轮和斜齿轮，ISO 6336 提供了计算承载能力和评估多种齿轮失效模式的框架，包括齿面接触应力和齿根弯曲强度。

然而，不应将 ISO 6336 视为适用于所有机器人传动系统的通用计算方法。其适用范围与圆柱直齿轮和斜齿轮相关，而谐波、摆线/RV 和行星传动则需要根据其特定架构和设计方法进行适当分析。

总体工程原则不变：应根据真实负载谱而非单一标称扭矩值评估传动寿命。频繁反转、冲击载荷、热条件、润滑、载荷分配和制造精度都会影响使用寿命。

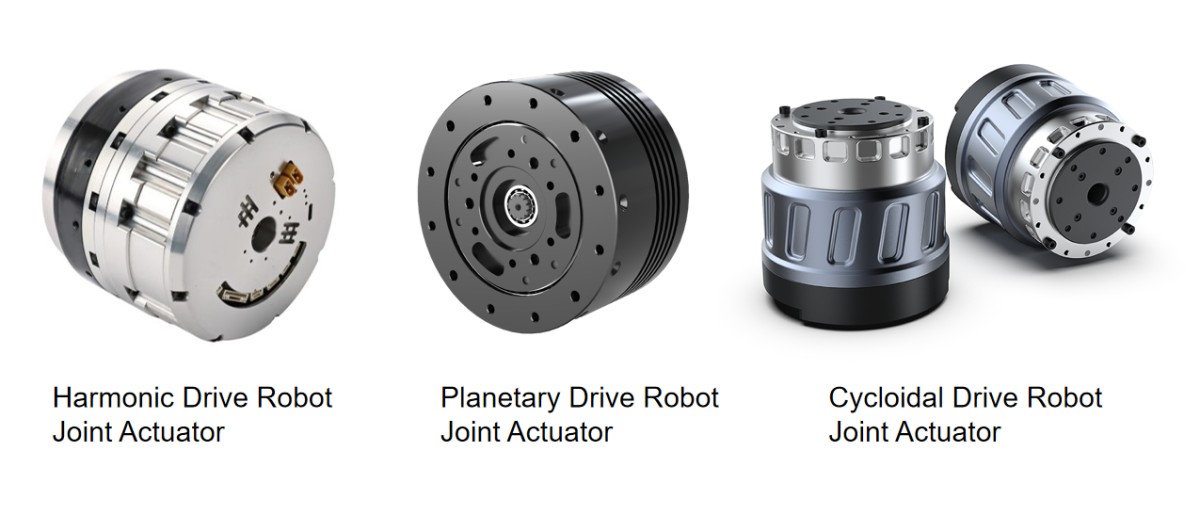

谐波、行星和 RV 传动满足不同的系统要求

人们很容易提出哪种传动技术更好的问题。对于工程选型，更有价值的问题是：哪种传动架构最能满足应用的机械、热、动态和封装约束。

谐波传动

对于重视紧凑封装、高减速比、低传动背隙和轻量化集成的机器人关节执行器，谐波传动系统颇具吸引力。它们广泛用于机器人手臂、协作机器人、人形机器人关节、紧凑型旋转执行器和精密定位机构。

然而，工程师应评估扭转刚度、滞后、传动效率、热行为、冲击载荷和使用寿命要求，而非仅根据减速比或标称背隙选择谐波传动。

行星传动

行星传动能够提供效率、扭矩密度、速度能力、可扩展减速比、制造灵活性和成本控制的组合。因此，在应用需要平衡动态响应、扭矩能力、效率和使用寿命的机器人关节执行器中，它们可能具有优势。

实际性能在很大程度上取决于行星架构、级数、轴承布置、载荷分担、齿轮质量、润滑和制造精度。

RV 和摆线式传动

RV 及相关摆线传动架构常用于重视高刚度、高承载能力和抵抗外部载荷能力的场景。它们可适用于重型工业机器人、大型机器人手臂、定位系统和高负载旋转机构。

其权衡可能包括更高的机械复杂度、尺寸、质量、制造要求和成本。

重要的是，应根据实际应用范围选择传动技术，而不是基于某一种架构普遍优越的假设。

正确的机器人关节执行器选型顺序

相比从产品目录开始再反推，更稳健的流程应从应用要求开始。

步骤 1 — 定义工作范围

工作范围应包括峰值扭矩、连续扭矩、RMS 扭矩、最大速度、典型速度、加速和减速、负载惯量、偏心量、外部径向和轴向载荷、倾覆力矩、占空比、环境温度、冷却条件、定位精度、重复精度、刚度、反驱性和预期寿命。

这些参数构成机器人关节执行器实际的工程要求。

步骤 2 — 定义减速比范围

不要立即选择单一减速比，而应定义合理范围，并针对电机速度、电机扭矩、折算负载惯量、输出速度、传动效率、热损耗、反驱性、机械刚度和共振行为评估每个候选方案。

目标不是找到单项规格最优的传动比，而是找到整个系统均保持可行的范围。

步骤 3 — 匹配电机、传动系统、驱动器和散热路径

完整的机器人关节模块应作为一体化系统进行评估。

电机选型应考虑扭矩常数、转子惯量、绕组电阻、最高速度、连续电流、峰值电流、母线电压、热阻和冷却条件。传动系统应评估减速比、效率、刚度、空回、滞后、承载能力、寿命、润滑和温度限制。驱动器应评估电流能力、母线电压、控制带宽、通信接口、编码器兼容性、热限制，以及在需要时的安全功能。

机械壳体和安装接口也应被视为热设计的一部分，因为它们会决定热量从执行器传出的效率。

只匹配电机和减速器而忽视散热路径，是后期重新设计的常见原因。

步骤 4 — 在比较成本前淘汰薄弱的系统架构

一旦定义基本要求，应先按照严格的工程约束筛选候选机器人关节执行器。

如果连续运行超出其热能力、机械共振过于接近期望控制带宽、实际外部载荷下轴承寿命不足、传动寿命无法覆盖预期工作周期、输出刚度不足、空回与定位要求不兼容、反驱性不适合预期控制模式、电机速度超出可用驱动器或母线电压能力，或执行器无法在机器人结构内有效散热，则应重新考虑该候选方案。

只有在满足这些约束之后，比较尺寸、重量、成本、供应链、制造复杂度和集成时间才有意义。

“能够运行”并不意味着系统已经优化

许多机器人关节模块都能在原型测试期间成功运动。这证明基本功能可行，但并不证明执行器已针对量产进行优化。

问题往往在后期显现。原型机可能运行成功，但量产差异变得难以控制。无负载关节可能表现良好，但在负载下温度过度升高。单个关节可能工作正常，但多个关节会产生电源和热相互作用。低速定位可能保持稳定，但高速反转会激发振动。初始定位精度可能良好，但长期运行后空回或重复精度可能恶化。

这些都是系统级问题。它们并不总能仅通过选择具有更大峰值扭矩额定值的电机来解决。

从机器人关节电机到机器人关节执行器：以系统层面思考

机器人关节电机与完整机器人关节执行器之间的区别十分重要。

机器人关节电机主要指产生电磁扭矩的电机元件。相比之下，机器人关节执行器可集成电机、减速机构、编码器系统、轴承、驱动电子设备、制动器、壳体、散热路径和控制接口。

机器人关节模块通过将多个功能元件封装为可机械安装的关节组件，进一步推进了这一集成概念。

对于机器人制造商而言，这一区别非常重要，因为系统性能取决于这些组件的集成，而不仅仅取决于电机规格。

高扭矩电机无法弥补传动刚度不足。高分辨率编码器无法消除机械滞后。较大的峰值扭矩额定值无法解决散热不足。高速伺服驱动器无法消除由传动系统和结构从根本上决定的机械共振。

这就是为什么机器人关节执行器选型应从期望的系统行为开始，而不是从单一组件规格开始。

机器人关节模块选型实用检查清单

项目定义阶段

在选择产品之前，应确认已定义实际工作周期，并且峰值、RMS 和连续扭矩要求已区分开来。负载惯量应包括末端执行器和工装，同时还应包括偏心载荷和外部力矩。在比较具体执行器型号之前，应确定环境温度、冷却条件、机械刚度、定位精度、重复精度、反驱性和预期使用寿命。

方案选择阶段

在方案选择期间，应检查减速比是否与电机速度兼容，以及是否已评估折算负载惯量。电机电流和母线电压裕量应充足，并且应根据实际工作周期而非孤立的目录条件评估连续扭矩。传动刚度、背隙或空回、效率、轴承寿命和传动寿命都应针对真实运行负载进行考量。

原型验证阶段

原型验证应包括长期热测试、RMS 扭矩验证、重复峰值负载测试、正反方向反转测试、输出刚度测试、负载下定位和重复精度测试、振动和共振测试、相关情况下的反驱性测试、需要时的冲击测试以及长周期寿命测试。

这些测试可提供产品数据手册无法完全捕捉的信息。

结论 — 机器人关节执行器选型最终关乎系统行为

惯量匹配仍是机器人关节执行器设计的重要组成部分，但应将其视为更大系统模型中的一项工程约束。

减速比决定的不只是扭矩放大。电机决定的不只是关节能否旋转。传动系统决定的不只是标称背隙。编码器决定的不只是分辨率。

完整执行器必须同时满足负载谱、扭矩、速度、热限制、机械刚度、传动非线性、控制带宽、轴承承载能力、传动寿命、封装和集成要求。

当共同评估这些约束时，惯量比通常会作为整体设计的结果落入合理范围。当系统仅围绕惯量比进行设计时，可能得到数学上颇具吸引力、却在实际设备中表现不佳的结果。

因此，对于选择机器人关节执行器的工程师而言，真正的目标不是找到某项单独规格最亮眼的组件，而是构建一个在完整工作范围内机械、电气、热和控制特性均保持平衡的关节系统。

目标不只是让关节运动，而是使关节在机器人的设计工况下表现得可预测、可重复且可靠。
