控制带宽如何影响机器人关节电机的性能？

介绍

在评估机器人关节电机时，工程师通常首先关注额定扭矩、转速、功率和编码器分辨率。然而，仅凭这些参数并不能完全决定机器人关节对运动指令的响应速度和精度。

对于协作机器人、人形机器人、精密机械臂和其他动态机器人系统而言，控制带宽是关节动态响应能力的重要指标。

现代机器人关节不再仅仅是电机和齿轮箱的组合。一个完整的机器人关节模块可能将伺服电机、精密减速器、编码器、伺服驱动器、轴承、外壳和通信接口集成到一个紧凑的执行器中。因此，可实现的控制带宽取决于整个关节系统的相互作用，而不仅仅是电机本身。

高性能伺服电机可能具有优异的电气响应，但如果传动装置柔性过大、机械结构刚度低或反馈系统引入明显的延迟，则位置控制带宽无法无限增加。

因此，在评估谐波关节或行星关节的模数时，询问以下问题更有意义：

在实际负载和运行条件下，整个机器人关节能够达到多大的有效控制带宽？

本文解释了控制带宽如何影响机器人关节电机的性能，并探讨了电机、减速器、编码器、驱动器、机械结构和控制系统如何共同决定集成机器人关节的动态性能。

机器人关节的控制带宽是什么？

控制带宽源于控制工程中的频率响应分析。对于机器人关节而言，它可以理解为闭环控制系统能够有效跟踪不断变化的运动指令，同时保持稳定且可预测性能的频率范围。

在典型的闭环系统中，控制带宽通常使用频率响应的 -3 dB 点进行评估。

例如，如果一个机器人关节的位置控制带宽为 30 Hz，这并不意味着机器人只能以 30 Hz 的频率运动。相反，这意味着随着位置指令的频率分量增加，当指令接近这个频率范围时，关节的跟踪能力会开始显著下降。

因此，控制带宽可以指示机器人关节对变化的指令的响应速度。

机器人的运动轨迹、加速度变化、快速反转、碰撞事件和力控制动作都包含不同的频率成分。较低的带宽通常意味着系统需要更多时间来响应快速变化的指令。较高的带宽则可以使系统更快地响应运动变化和外部干扰。

然而，更高的控制带宽并不总是更好。

如果控制带宽接近机械结构的共振频率，增加控制增益会放大振动，降低稳定性裕度，甚至导致不稳定。

因此，目标不仅仅是最大化带宽，而是要在响应速度、机械刚度、噪声、稳定性和应用要求之间取得适当的平衡。

控制带宽并非仅由机器人关节电机决定。

这是评估机器人关节性能时最重要的几点之一。

产品规格通常会提供电机转速、额定扭矩、功率和编码器分辨率等参数。然而，这些参数不应直接解读为整个机器人关节的控制带宽。

典型的集成机器人关节可以看作是一个由以下部分组成的系统：

电机 → 伺服驱动器 → 减速器 → 编码器 → 轴承和机械结构 → 机器人控制器

每个阶段都会影响可实现的控制带宽。

电机决定了基本的驱动能力和电气响应。伺服驱动器决定了电流、速度和位置控制回路的性能。减速器改变了电机转速、输出扭矩和反射惯量之间的关系。编码器决定了位置反馈的质量和延迟。轴承、壳体和机械结构决定了刚度、惯性和机械共振。

因此，高速电机并不会自动产生高带宽的机器人关节。

例如，伺服电机的响应速度可能非常快，但如果将其连接到刚度较低的机械结构，则增加位置环增益可能会激发机械共振。

在这种情况下，真正的限制因素是整个机械系统，而不是电机本身。

这也是集成机器人关节模块变得越来越重要的原因之一。

当电机、减速器、编码器和驱动器被设计成一个完整的联合系统并进行匹配时，工程师可以同时优化惯性匹配、反馈位置、控制参数、机械刚度和通信延迟，而不是在后期集成独立的组件。

级联控制架构如何影响机器人关节带宽？

机器人关节电机通常采用级联控制架构，而不是允许单个位置控制器直接控制电机。

典型的架构包括电流环、速度环和位置环。

电流回路距离电机最近，因此需要最快的响应速度。它控制电机电流和电磁转矩，通常以最高的控制频率运行。

速度环位于电流环和位置环之间，用于控制电机转速。其带宽通常低于电流环。

位置回路是最外层回路，直接决定机器人关节的位置跟踪性能。它受机械惯性、结构刚度、减速器柔性和机械共振的显著影响。

这意味着：

高速电流环路并不一定意味着机器人关节具有高位置控制带宽。

伺服驱动器可能具有极快的电流控制速度，但如果机器人关节具有很大的机械灵活性，位置环带宽仍然无法无限增加。

因此，在评估机器人关节电机或集成执行器时，工程师应该超越驱动器的控制频率或电机的电响应，检查关节输出端的实际位置环、速度环和扭矩环性能。

为什么减速器会影响机器人关节控制带宽？

对于使用机械减速器的机器人关节而言，减速器是影响动态性能的关键部件之一。

减速器的主要功能是降低转速并增加输出扭矩，从而使相对紧凑的电机能够驱动更大的机器人负载。

但从控制的角度来看，减速器也会改变整个系统的机械特性。

减速比会影响电机侧和负载侧惯性之间的关系。传动摩擦、扭转刚度、机械柔度和齿隙也会影响关节的频率响应。

如果机械系统具有明显的弹性模态，增加控制器增益可能会在特定频率处激发共振。

因此，更高的减排率并不一定更好。

机器人关节设计需要在输出扭矩、输出速度、惯性匹配、刚度、摩擦力和控制带宽之间取得平衡。

这也是为什么不同的机器人轴可能使用不同的减速比，甚至不同类型的关节模块的原因。

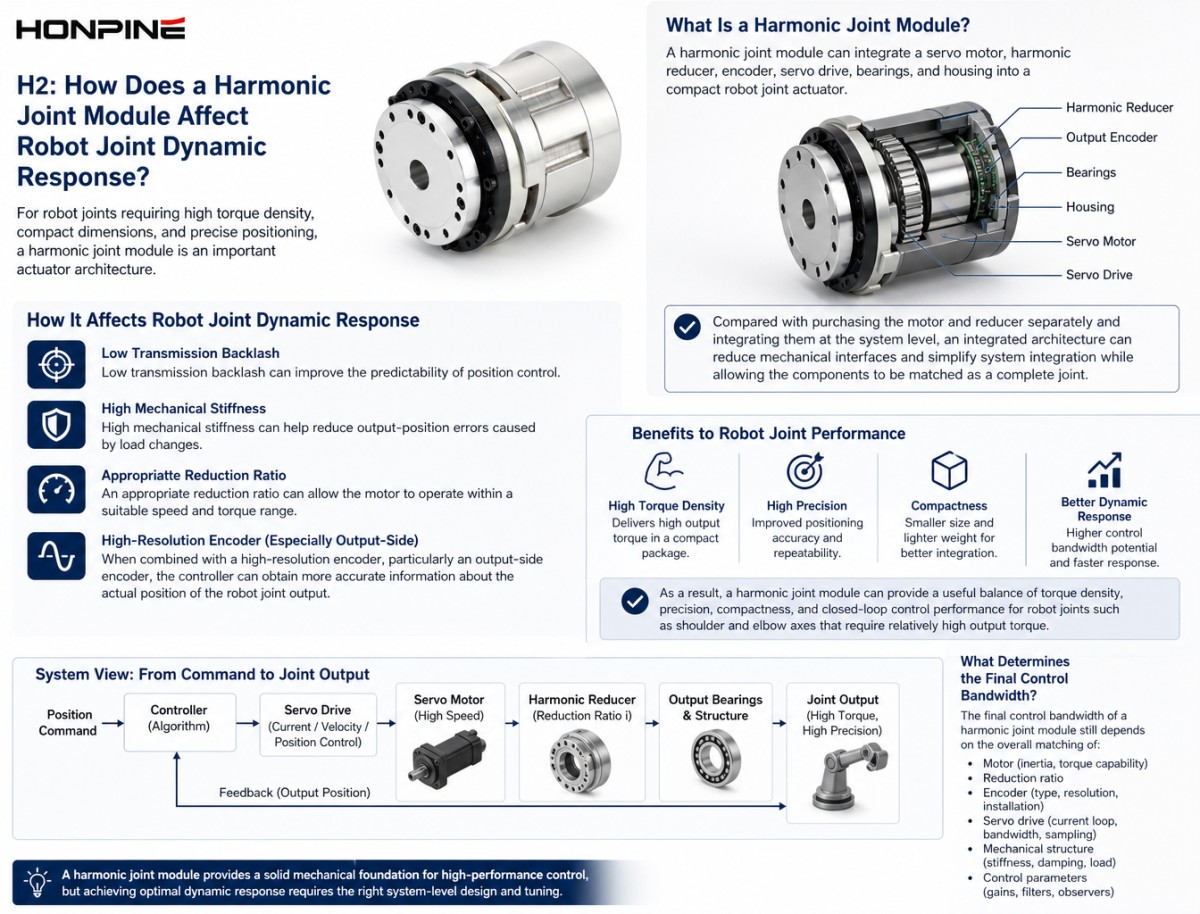

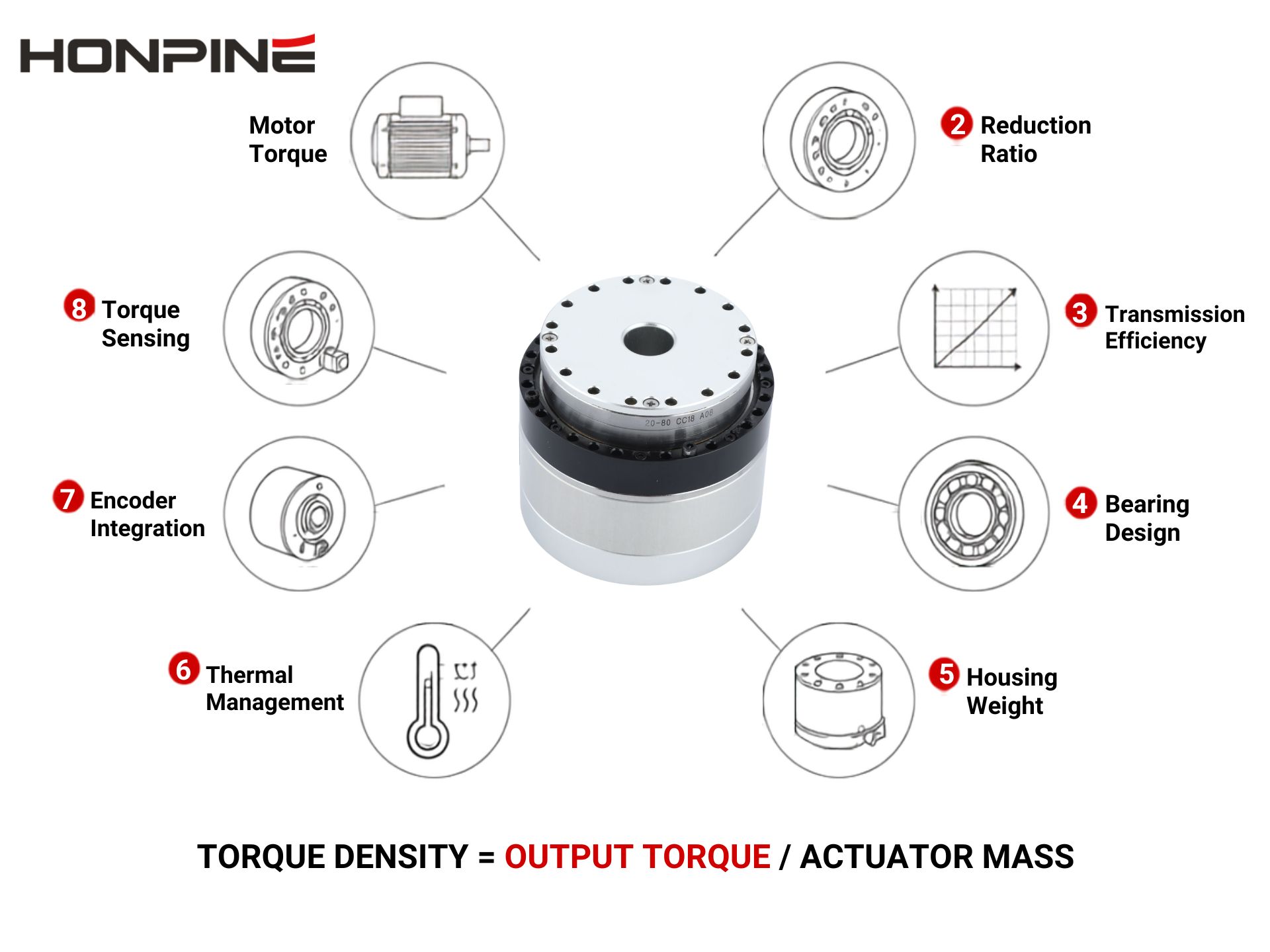

谐波关节模块如何影响机器人关节的动态响应？

对于需要高扭矩密度、紧凑尺寸和精确定位的机器人关节而言，谐波关节模块是一种重要的执行器架构。

谐波关节模块可以将伺服电机、谐波减速器、编码器、伺服驱动器、轴承和壳体集成到一个紧凑的机器人关节模组中。与单独购买电机和减速器并在系统级进行集成相比，这种集成架构可以减少机械接口，简化系统集成，同时允许各组件匹配成一个完整的关节。

从控制带宽的角度来看，重要的问题不仅仅是谐波抑制器是否具有一定的带宽。相反，关键问题在于谐波传输为闭环控制提供了什么样的机械基础。

低传动间隙可以提高位置控制的可预测性。高机械刚度有助于减少负载变化引起的输出位置误差。合适的减速比还可以使电机在合适的转速和扭矩范围内运行。

当与高分辨率编码器（特别是输出端编码器）结合使用时，控制器可以获得关于机器人关节输出实际位置的更准确信息。

因此，谐波关节模块可以为肩关节和肘关节等需要较高输出扭矩的机器人关节提供扭矩密度、精度、紧凑性和闭环控制性能之间的有效平衡。

然而，谐波关节模块的最终控制带宽仍然取决于电机、减速比、编码器、伺服驱动器、机械结构和控制参数的整体匹配。

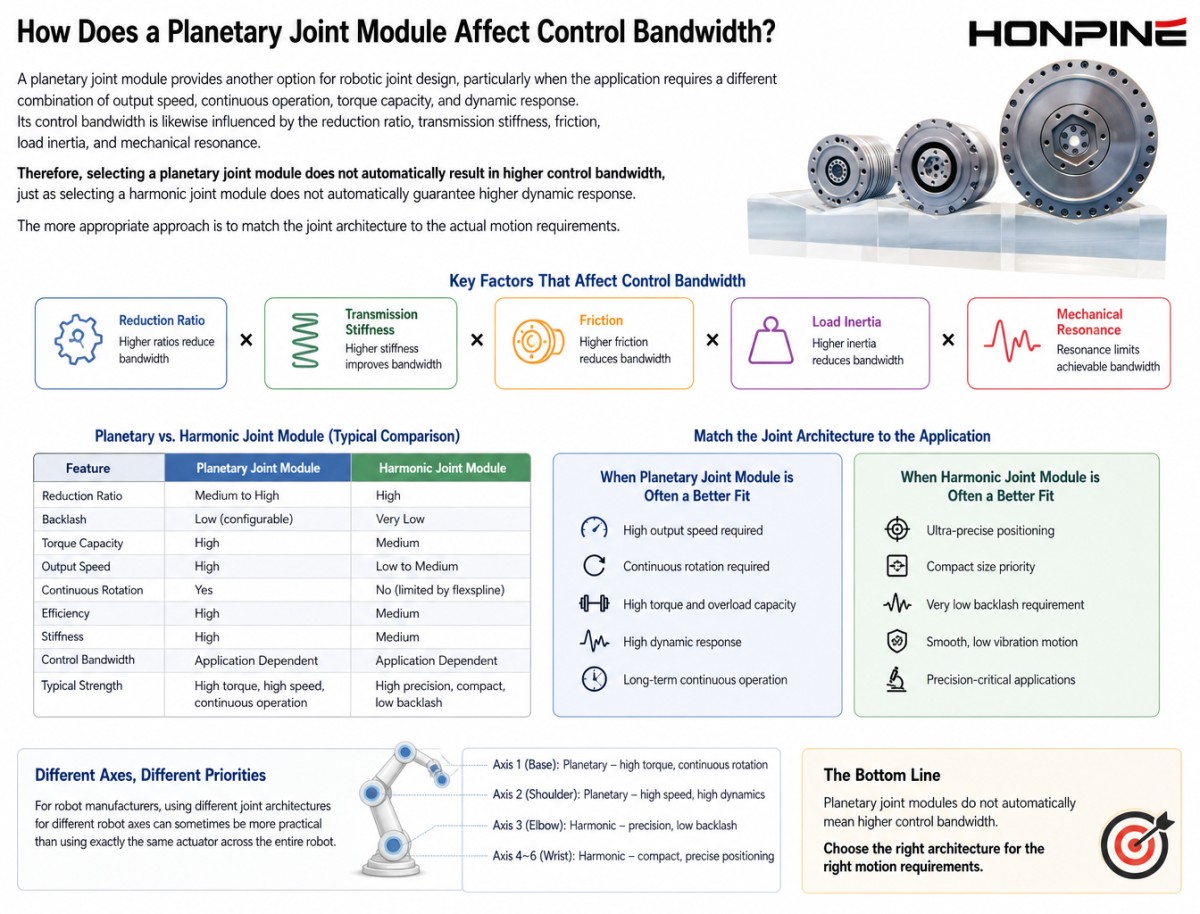

行星关节模块如何影响控制带宽？

行星关节模块为机器人关节设计提供了另一种选择，尤其适用于应用需要不同的输出速度、连续运行、扭矩容量和动态响应组合的情况。

其控制带宽同样受到减速比、传动刚度、摩擦力、负载惯性和机械共振的影响。

因此，选择行星关节模块并不会自动带来更高的控制带宽，就像选择谐波关节模块并不会自动保证更高的动态响应一样。

更合适的做法是使关节结构与实际运动需求相匹配。

例如，有些机器人关节优先考虑高扭矩、紧凑尺寸、低齿隙和精确定位。而另一些关节则可能更注重输出速度、连续旋转和动态响应。在这些应用中，行星齿轮关节模块可以提供一种替代的传动架构。

对于机器人制造商而言，为不同的机器人轴使用不同的关节结构有时比在整个机器人上使用完全相同的执行器更实用。

缩减率与控制带宽之间有何关系？

减速比是机器人关节设计中最常被误解的参数之一。

提高减速比可以显著提高输出扭矩，但这并不意味着机器人关节的控制带宽会成比例地增加。

从系统动力学的角度来看，减速器改变了电机与负载之间的惯性关系。合适的减速比可以改善电机与负载的匹配，使电机在更合适的转速和扭矩范围内运行。然而，过高的减速比也会导致输出转速降低，并改变摩擦、柔性和动态特性。

因此，机器人关节设计需要在以下两方面之间取得平衡：

扭矩密度、输出速度、机械刚度、惯性匹配和控制带宽。

这对于人形机器人和协作机器人来说尤其重要，因为它们不仅需要高扭矩，还需要在不同的姿态和负载下频繁改变方向并保持稳定的动态性能。

为什么编码器配置会影响机器人关节控制带宽？

编码器是闭环机器人关节中的关键反馈组件。

控制器无法直接获知机器人关节的实际位置，而是依靠编码器反馈来判断系统状态。因此，编码器分辨率、采样率和信号延迟都会影响最终的控制性能。

在传统的电机控制中，电机侧编码器主要用于换向、磁场定向控制、速度反馈和位置反馈。

然而，对于机器人关节而言，电机位置不一定与输出位置相同。

电机和机器人关节输出之间可能存在减速器、轴承和机械结构。

因此，对于高性能机器人关节，双编码器架构可以提供额外的反馈信息。

电机侧编码器可用于高速电机控制，而输出侧编码器则直接测量关节输出位置。这使得控制器能够同时了解电机侧和输出侧的运动。

对于具有传动柔性或负载变化的机器人关节，这种反馈架构可能特别有价值。

当与输出侧扭矩传感器结合使用时，该系统可以进一步建立更直接的扭矩控制回路，用于阻抗控制、柔性运动和人机交互。

从控制带宽的角度来看，编码器不应仅仅被视为分辨率指标，它是整个反馈回路动态性能的一部分。

通信周期时间是否会限制机器人关节控制带宽？

是的。

即使机器人关节具有高分辨率编码器和高性能伺服驱动器，如果反馈数据不能足够快地到达控制器，闭环性能仍然会受到限制。

典型的机器人控制系统持续执行以下操作：

传感器采集 → 数据传输 → 控制计算 → 命令传输 → 执行器响应

每个阶段都会引入一定程度的延迟。

随着控制频率的增加，即使是很小的通信和计算延迟也会引入明显的相位滞后，从而降低稳定性裕度。

因此，不应仅仅以最大通信速度来评估EtherCAT和CAN等通信技术。控制周期时间、数据量、同步性、延迟以及整体机器人控制架构也需要考虑。

对于集成机器人关节模块，将伺服驱动器集成到关节中可以进一步简化系统架构，并减少电机和控制电子设备之间的外部布线和集成复杂性。

负载变化如何影响机器人关节控制的有效带宽？

机器人关节控制带宽无法脱离实际负载进行评估。

关节在空载条件下可能表现出优异的频率响应，但一旦机器人携带有效载荷、末端执行器或工具，其有效惯性和机械载荷就会发生变化。

例如，机械臂完全伸展时，其关节所承受的载荷与同一机械臂折叠状态下所承受的载荷可能截然不同。

因此，同一关节模块在不同的工作条件下可能会表现出不同的动态响应。

因此，机器人关节带宽测试不应仅仅依赖于空载测量。

更有意义的评估会考虑空载、额定负载和代表性运行惯性，并检查每种条件下的系统稳定性和共振情况。

因此，对于机器人制造商而言，最有用的规格并非仅仅是在实验室条件下测得的最高带宽，而是：

在实际工作负载下，机器人关节能够保持多大的有效控制带宽？

如何测试机器人关节控制带宽？

正弦扫描测试是测量机器人关节频率响应的一种常用工程方法。

通过逐渐增加频率的正弦位置、速度或扭矩信号来控制关节。然后记录实际的输出幅值和相位响应。

随着输入频率的增加，输出通常会开始出现幅度衰减和相位滞后增大的现象。与特定幅度衰减对应的频率可以作为控制带宽的参考值。

波特图可以提供有关系统增益、相位响应和共振峰的更多信息。

然而，仅仅报告“XX Hz”这样的值不足以正确评估机器人关节模块。

测试条件还应具体说明负载、输出惯量、运动幅度、控制模式、采样频率、机械安装及其他相关参数。

否则，来自不同机器人关节电机或执行器模块的带宽值可能无法直接比较。

提高机器人关节控制带宽并非仅仅意味着增加电机功率

当机器人关节反应不够快时，更换功率更大的电机并不一定能解决问题。

控制带宽受整个系统的限制。

如果机械结构存在低频共振，增加电机功率反而可能使振动更加明显。如果编码器反馈延迟较大，增加控制增益也无法消除延迟。如果通信周期过长，高性能电机也无法发挥其全部动态潜力。

因此，提高机器人关节控制带宽需要进行系统级优化。

电机需要具备足够的电响应能力。减速器必须与电机和负载匹配良好。机械结构必须提供足够的刚度。编码器必须提供高质量的反馈。伺服驱动器必须支持合适的控制周期。控制算法必须在响应速度和稳定性之间取得平衡。

这是集成式机器人关节模块的另一个重要优势。

无需分别选择电机、减速器、编码器和伺服驱动器，而是可以围绕整个关节系统设计集成式执行器。这使得关键部件能够在产品开发过程中进行匹配，并能减少系统集成过程中的参数匹配问题。

如何匹配谐波和行星联合模块以控制带宽？

对于机器人制造商而言，关键问题并非在于哪个执行器具有最高的控制带宽。更有效的做法是根据每个机器人轴的运动需求选择合适的关节结构。

对于肩关节、髋关节、肘关节以及其他需要较高输出扭矩，同时又要控制关节尺寸和重量的轴，谐波关节模块是一个不错的选择。其高减速比、低齿隙和紧凑的结构，有助于在有限的机械空间内实现高输出扭矩和定位性能。

对于更注重输出速度、连续运行或负载能力和动态响应不同组合的机器人轴，行星关节模块可以提供替代解决方案。

在人形机器人中，机器人关节之间的差异变得更加显著。

髋关节和膝关节可能需要承受高负荷和动态冲击。肩关节需要在负荷能力和活动范围之间取得平衡。腕关节和手关节通常更注重尺寸、重量、速度和灵活性。

因此，控制带宽不应作为选择机器人关节架构的唯一标准，而应作为整个执行器系统的一部分进行评估。

如何从控制带宽的角度评价机器人关节模块？

在评估机器人关节模块时，仅仅询问电机功率或减速比是不够的。

更有意义的评估侧重于整个执行器在实际运行条件下的动态行为。

工程师应考虑电机响应、减速器特性、输出刚度、编码器配置、伺服驱动循环时间、通信延迟、负载惯性和机械共振。

如果关节模块使用高分辨率编码器，但机械刚度不足，则编码器分辨率无法完全转化为实际定位性能。

如果使用较高的减速比，但由此产生的输出速度不足以满足机器人的运动要求，则该执行器仍然不是最佳解决方案。

同样地，如果电机和伺服驱动器响应迅速，但关节有明显的机械共振，仅增加控制器增益无法解决问题。

因此，高性能机器人关节模块是传动装置、伺服电机、传感器、驱动电子设备和机械结构之间系统级匹配的结果。

为什么集成式机器人关节模块变得越来越重要？

随着协作机器人、人形机器人和下一代机器人系统朝着更轻便、更紧凑、更动态的设计发展，传统的独立电机、减速器和伺服驱动器的组合面临着日益增长的系统集成挑战。

集成式机器人关节模块可以将多个关键组件组合成一个执行器，使机器人制造商能够减少匹配电机、减速器、编码器和驱动器所需的工程工作量。

更重要的是，集成使得从产品开发过程一开始就能围绕控制系统对整个关节进行优化。

对于需要高扭矩密度和高精度的机器人，谐波关节模块可以提供紧凑的传动解决方案。对于具有不同速度、负载和动态要求的轴，行星关节模块可以提供另一种选择。

因此，机器人关节性能的未来将不再仅仅取决于单个电机或减速器的具体参数。它将越来越取决于整个执行器的动态性能、传感能力、控制能力和集成度。

结论：控制带宽应作为系统级机器人关节性能指标进行评估。

控制带宽并非孤立的电机参数，它是机器人关节整体动态性能的重要体现。

电机提供基本的驱动能力。减速器决定扭矩和速度之间的关系。编码器提供反馈。伺服驱动器执行控制回路。机械结构决定刚度和共振特性，而控制器和通信系统则决定这些组件协同工作的效率。

因此，在评价机器人关节电机性能时，除了额定扭矩、电机转速或控制频率之外，更有意义的是评价整个机器人关节模块在实际运行条件下的闭环动态响应。

对于高扭矩、结构紧凑的机器人关节，谐波关节模块可提供高减速比、低齿隙、高扭矩密度和精确定位。对于速度、负载和动态要求各异的机器人轴，行星齿轮关节模块可提供一种替代的传动方案。

通过集成电机、减速器、编码器、伺服驱动器和机械结构，机器人关节制造商可以在系统层面上优化动态响应和控制性能。

因此，对于机器人制造商而言，最重要的问题并非仅仅是：

“哪种机器人关节电机的控制带宽最高？”

一个更有意义的工程问题是：

“哪种完整的机器人关节解决方案能够在满足机器人实际负载、速度、惯性和控制要求的前提下，提供快速、稳定和可重复的动态响应？”

这种系统级视角为评估协作机器人、人形机器人、工业机器人和其他高性能机器人应用中的谐波关节模块、行星关节模块和集成机器人关节电机提供了一种更有意义的方法。
