一体化关节电机如何重新定义机械臂的未来？

具身智能的兴起正推动机械臂设计迈向一种全新的范式。它们不再只是执行预编程轨迹的工具；相反，它们正成为智能体在物理世界中“本体感觉身体”的延伸——能够进行主动探索、灵巧操作和安全交互。这一目标层面的根本转变，对机械臂底层硬件架构、控制逻辑和软件生态系统提出了前所未有的严苛要求。那么，未来的机械臂需要采用什么样的一体化关节电机？

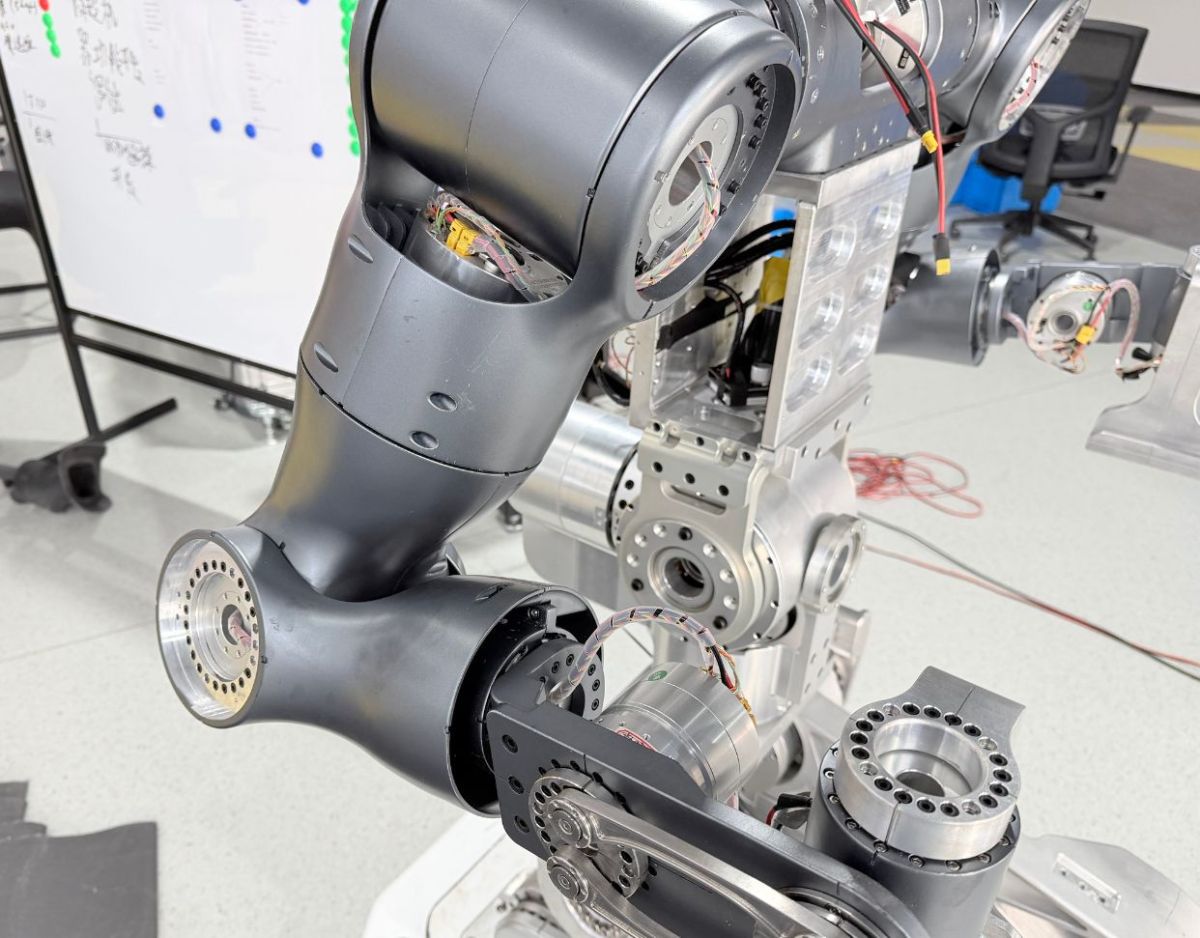

机械臂与电机的工作原理

从工作原理来看，机械臂依赖电机、驱动器和高精度传感器的协同运行。电机作为动力源，为运动提供驱动力。驱动器负责精确调节电机的转速和扭矩，以确保机械臂的运动达到所需精度。传感器持续监测关节位置、施加力等信息；一旦检测到偏差，便会迅速将反馈发送至控制系统，以便进行调整。
例如，当机械臂需要抓取易碎物体时，传感器会检测施加的力，并立即将该信息传递给控制系统，使机械臂能够轻柔施力，避免损坏物体。

机械臂关节电机选型的核心因素

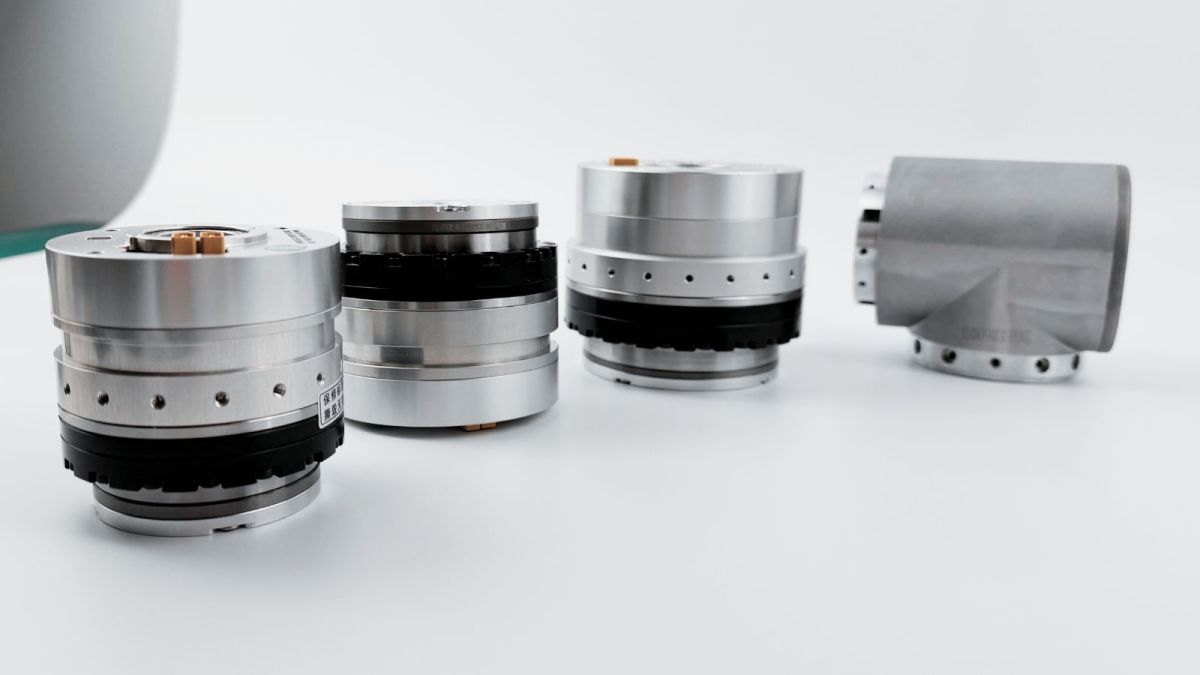

关节电机（本文主要讨论旋转型）通常集成了电机、驱动 PCB、减速机、编码器和制动器。

制动器

制动模块的作用是在断电或故障时保持姿态，防止发生下坠或塌落，从而造成危险或损坏（尤其是垂直关节）。简单来说，它决定了机械臂在断电后是否会因重力而下落。对于工业机械臂而言，制动器必不可少——没有人希望工厂里的大型机械臂在停电时突然向下坠落。然而，在具身智能时代，轻量化机械臂的质量相对较低，因此其关节电机通常不配备制动器。

减速机

常见的减速机通常有三种：谐波减速机、RV减速机和行星减速机。对于轻量化机械臂，最常用的是谐波减速机或行星减速机。谐波减速机可在单级实现较高减速比，但价格更高。行星减速机（尤其是标准型）的背隙通常远大于谐波减速机。

背隙可以类比为松动门铰链的晃动，或自行车链条的空行程——踩下踏板时车轮不会立刻转动。在精密机械中，即使是这样微小的松动，也会直接影响定位精度。

编码器

编码器主要用于精确感知关节旋转角度。一个关键参数是编码器分辨率，例如 14-bit 分辨率。这意味着一整圈旋转由 2¹⁴ = 16,384 个脉冲表示，对应的定位分辨率为 360 / 16,384 = 0.02197 degrees。

对于机械臂而言，绝对值编码器至关重要：即使断电后，系统仍然知道当前关节角度。否则，机械臂每次上电时都需要回到零位。

大多数关节电机在电机侧仅使用单个编码器，这可以对电机转子的位置和速度进行精确控制。然而，这种配置无法感知电机与负载之间传动链引入的误差（例如减速机、联轴器、皮带或丝杠中的背隙、弹性变形、扭转振动、热膨胀或磨损）。

为提高感知精度，一些关节电机采用双编码器方案：一个编码器位于电机转子侧，另一个位于减速机后的输出轴上。通过融合两个编码器的数据，即使在传动链存在背隙、柔顺性或磨损的情况下，系统也能提高绝对定位精度和重复定位精度。

空心轴电机

空心轴电机沿其轴线中心设有贯穿孔，主要用于便于线缆布线。导线可以直接穿过电机中心，从而避免线缆外露。不过，空心轴电机通常价格更高。

关节电机如何控制机械臂？

作为机械臂中最直接的执行器，所有控制最终都归结为关节控制。

最常见的方法是三环电机控制结构：

位置环：输入 = 目标位置；反馈 = 实际位置；输出 = 期望速度（基于位置误差）。

速度环：输入 = 期望速度；反馈 = 实际速度；输出 = 期望电流（基于速度误差）。

电流环：输入 = 期望电流；反馈 = 实际电流；输出 = 调整后的驱动电压（基于电流误差），直接控制扭矩（电流与扭矩大致呈线性关系）。

MIT 控制模式

MIT 模式可实现扭矩、位置和速度的混合控制。其控制框图如下所示。

通信协议

由于机器人通常具有多个关节并且需要高频控制，因此通信协议通常采用 CAN 总线或 EtherCAT。CAN 的最高波特率为 1 Mbps。要实现高于 1 kHz 的闭环控制，则需要采用最高速率可达 100 Mbps 的 EtherCAT。

通常，对于采用 1 Mbps CAN 总线的 6 轴关节电机系统，最大可实现的控制频率约为 300–500 Hz，这对于协作机器人来说已经足够。然而，要在 1 kHz 下充分发挥力控制性能，则需要多个 CAN 通道，并且每个 CAN 通道驱动三台电机（这在四足机器人设计中较为常见）。

机器人关节电机选型是一个综合平衡扭矩、速度、精度、尺寸、成本和可靠性的过程。从有刷电机到无刷电机，从步进电机到伺服电机，再从分立式设计到高度集成的关节模组，持续演进的技术不断推动机器人性能提升。
