谐波旋转执行器 vs 直驱旋转执行器 vs 中空旋转台：哪种旋转运动解决方案适合自动化？

旋转运动在现代自动化中无处不在。

从半导体检测和晶圆处理到 3C 组装、电子元件测试、点胶、激光加工和精密定位，机器经常需要以高重复性旋转夹具、工件、工具或工艺工位。

乍一看，三种解决方案似乎都能达到相同的目的：谐波旋转执行器、直接驱动旋转执行器和空心旋转工作台。

这三种装置都能提供可控的旋转运动。这三种装置都能集成到自动化设备中。而且，这三种装置都可以围绕高定位精度、紧凑的机械布局以及连续或分度旋转进行设计。

然而，它们不能互换使用。

根本区别在于每种解决方案如何处理扭矩、速度、传动、负载支撑、定位精度、机械集成和安装空间。

谐波旋转执行器采用精密减速机构，将电机转速转换为高输出扭矩和可控旋转运动。直驱旋转执行器则摒弃了传统的减速级，直接由扭矩电机驱动负载。空心旋转工作台则更侧重于提供集成的旋转定位平台，该平台具有较大的中心开口、轴承支撑和安装面。

对于设计 3C 自动化、半导体设备、检测机、装配系统和精密旋转平台的工程师来说，选择正确的架构会对机器尺寸、循环时间、定位性能、电缆布线和整体系统成本产生重大影响。

本指南解释了这三种旋转运动解决方案之间的区别，以及如何为您的应用选择合适的解决方案。

三种旋转运动解决方案概览

在比较它们的内部机制之前，了解每种产品的设计目标很有帮助。

最重要的一点是，这三种解决方案分别优化了运动系统的不同部分。

谐波旋转执行器 → 扭矩密度和精度

直驱式旋转执行器 → 动态响应和传动简易性

空心旋转工作台 → 集成旋转定位和机械操作

这种区别在半导体和3C自动化领域尤为重要。

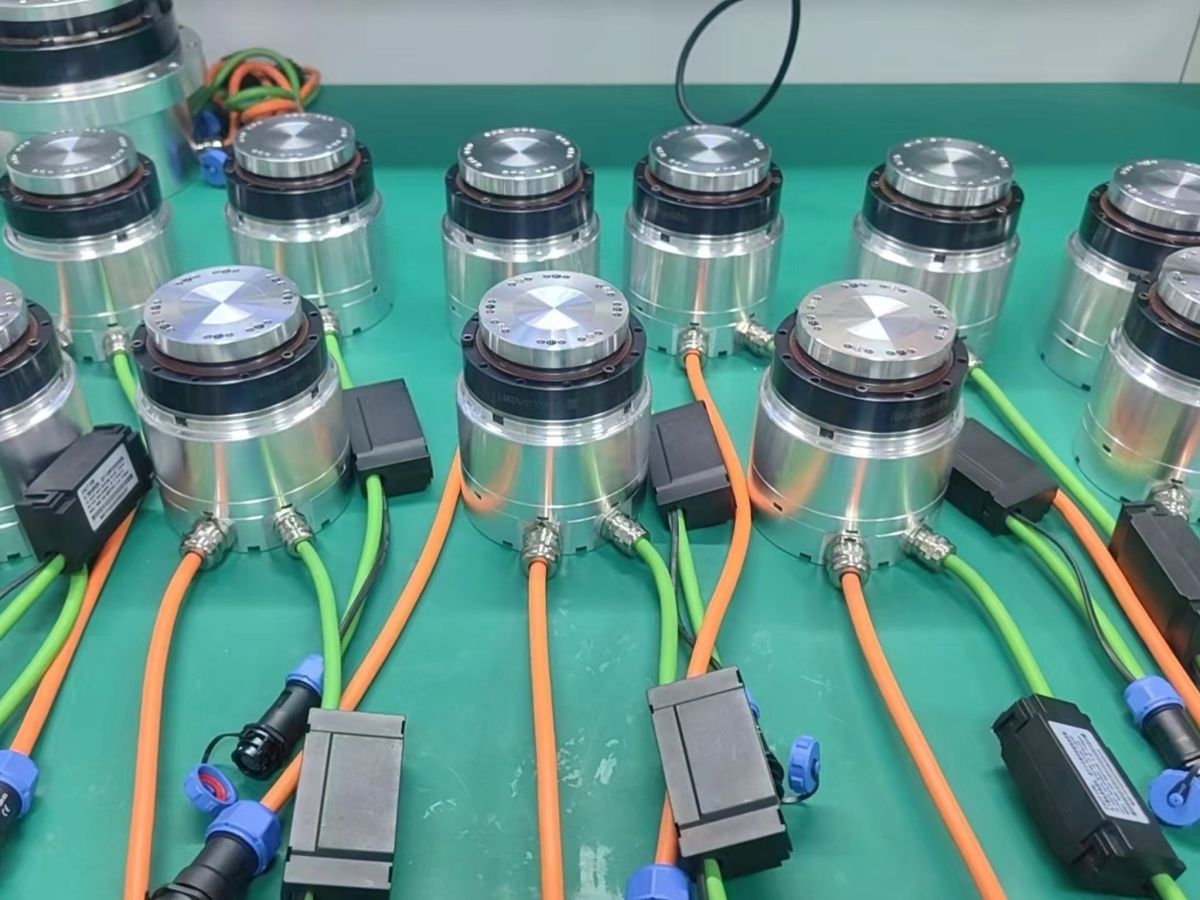

什么是谐波旋转执行器？

谐波旋转执行器是一种集成的旋转运动单元，它将电机与精密谐波或应变波抑制机构结合在一起。

基本架构可以简化为：

伺服电机 → 谐波抑制机构 → 输出轴承/法兰 → 负载

减速机构使相对高速的电机能够在较低的输出速度下产生更高的输出扭矩。

谐波传动装置利用波发生器、柔性齿轮和圆形齿轮等部件，在紧凑的结构中实现高减速比。

当机器需要以下功能时，这种架构尤其有用：

• 高输出扭矩

• 高还原率

• 尺寸紧凑

• 低反冲

• 高定位重复性

• 高扭转刚度

• 集成电机和编码器

现代谐波旋转执行器还可以将空心轴、编码器、制动器和输出轴承集成到一个紧凑的组件中。例如，Harmonic Drive公司提供的空心轴旋转执行器，将精密齿轮传动装置与无刷伺服电机和编码器反馈相结合，其空心中心允许电缆、管道或其他组件穿过旋转轴。

为什么要使用谐波旋转执行器？

主要优势在于扭矩密度。

与使用大型直驱电机在低速下产生高扭矩不同，谐波抑制机制允许设计者使用较小的高速电机，并通过机械方式倍增其扭矩。

对于安装空间有限的应用，这可以显著减小执行器的整体直径。

例如，紧凑型半导体检测系统中的旋转定位轴可能需要较高的保持扭矩，但只需要相对较低的输出速度。

在这种情况下，谐波旋转执行器可以是一种高效的架构。

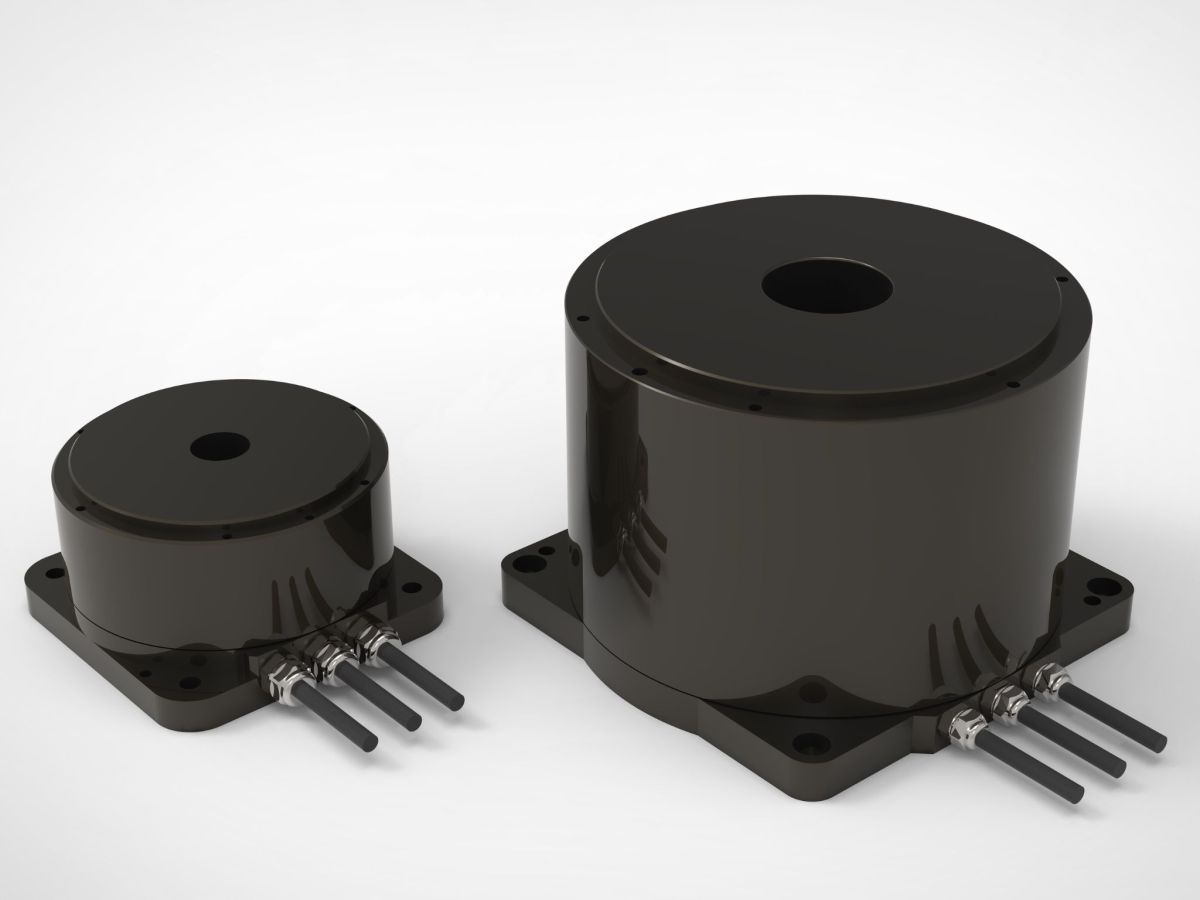

什么是直驱式旋转执行器？

直接驱动旋转执行器采用了一种截然不同的方法。

该执行器没有在电机和负载之间放置减速齿轮箱，而是使用高扭矩旋转电机直接驱动负载。

基本架构如下：

伺服驱动器 → 扭矩电机 → 负载

电机转子和旋转负载之间没有传统的齿轮箱。

这意味着该系统消除了变速箱间隙，并减少了机械传动部件的数量。

因此，当应用需要以下功能时，直驱式旋转执行器就显得尤为重要：

• 快速加速和减速

• 高转速

• 较短的稳定时间

• 高重复性

• 平稳旋转

• 频繁索引

• 低机械传动误差

• 高动态响应

直接驱动方式对于高速旋转运动尤其具有吸引力。

与其提高电机转速并使用减速比，不如将电机本身设计成具有较大的扭矩产生直径和适当的电磁特性，以便在所需的转速下产生所需的输出扭矩。

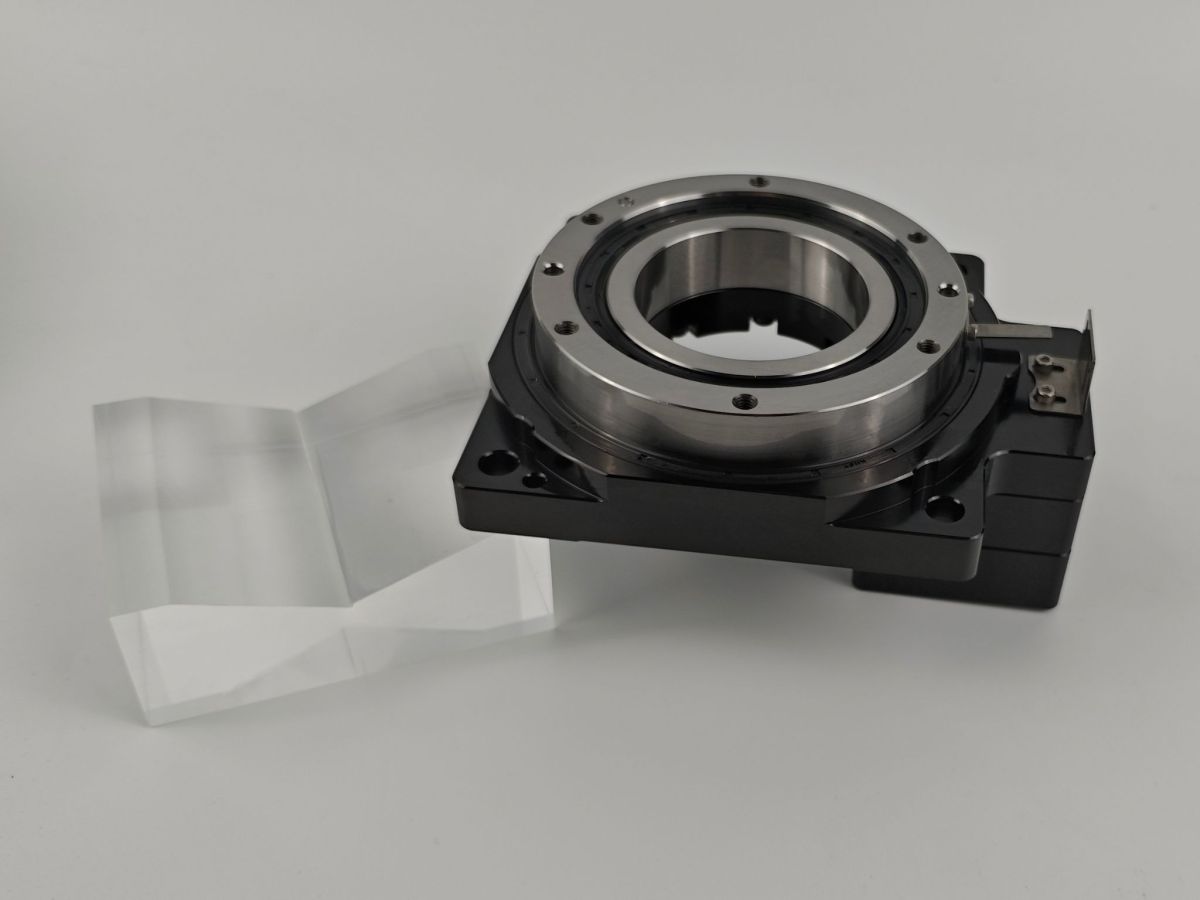

什么是空心旋转工作台？

空心旋转工作台是一种以旋转工作台、轴承结构和中心通孔为核心设计的一体化旋转定位平台。

其典型建筑风格为：

• 电机/驱动器 → 传动装置 → 旋转工作台 → 夹具或工件

• 具体传动方式可能有所不同。

• 根据产品结构，空心旋转工作台可能采用：

• 谐波齿轮

• 行星齿轮

• 其他精度降低机制

• 伺服电机

• 步进电机

• 集成轴承系统

因此，空心旋转工作台的传动原理并不一定是与谐波传动或直接驱动技术完全不同的传动原理。

这是一个重要的区别。

“空心”一词描述的是旋转单元的物理结构，特别是中心通孔。它本身并不能决定旋转运动是通过谐波齿轮、行星齿轮还是直接驱动产生的。

空心孔在自动化领域具有极高的价值，因为它为以下方面提供了路径：

• 电缆

• 气动管路

• 真空管

• 光纤

• 传感器

• 激光束

• 机械轴

• 工具

空心轴旋转致动器也同样用于半导体设备中，因为电缆和管道可以穿过旋转轴。

最重要的区别：扭矩的产生方式

这三种解决方案最大的区别在于它们的扭矩架构。

谐波旋转执行器

该电机以相对较高的速度产生扭矩。

谐波传输过程如下：

降低转速 → 提高输出扭矩

这样一来，就可以用一台小巧的电机来驱动高负载的旋转机构。

直驱式旋转执行器

电机本身产生所需的输出扭矩。

没有传统的减速齿轮箱。

系统变为：

电机扭矩 → 直接负载运动

这样就提供了非常短的机械传动路径。

空心旋转台

空心旋转工作台主要是一个集成的机械平台。

其内部扭矩结构取决于具体产品。

因此，它可以使用减速机构，同时还能提供大的空心中心和集成输出轴承。

因此，工程师不应该自动将每个空心旋转工作台归类为谐波致动器或直接驱动系统。

谐波旋转执行器与直驱旋转执行器

最重要的比较是在两种执行器架构之间进行的。

谐波旋转执行器

当应用优先考虑以下因素时，谐波旋转执行器通常更强大：

高扭矩+紧凑尺寸+高减速比+精度

减速机构可产生机械扭矩倍增效果。

这使其适用于：

• 机器人关节

• 旋转定位轴

• 半导体处理

• 检测设备

• 晶圆处理系统

• 紧凑型自动化模块

• 精密装配设备

直驱式旋转执行器

当优先考虑的因素转向以下情况时，直驱式旋转执行器就变得很有吸引力：

高速+高加速度+短稳定时间+平稳运动

没有变速箱，机械传动元件就减少了。

这在以下情况下尤其有价值：

• 高速索引

• 旋转检查

• 半导体分选

• 高速炮塔系统

• 电子元件搬运

• 拾取放置机构

• 精密旋转平台

因此，选择取决于机器的运动特性。

谐波旋转执行器与空心旋转工作台

这两种解决方案有时看起来很相似，因为它们都能提供：

高精度+紧凑型安装+中空结构+旋转定位

但他们的设计重点不同。

谐波旋转执行器强调驱动和扭矩产生系统。

空心旋转工作台强调旋转平台和机械集成。

例如，如果一位工程师问：

“我需要一款结构紧凑、输出扭矩高的伺服驱动旋转执行器。”

谐波旋转执行器或许是更自然的起点。

如果工程师问：

“我需要一个带大通孔的旋转平台和一个用于安装夹具的刚性工作台。”

空心旋转工作台可能更合适。

在设计检测站、分度平台和装配机时，这种区别就显得尤为重要。

直驱式旋转执行器与空心旋转工作台

直驱式旋转执行器也可以设计成中空结构。

因此，这些条款并非一定相互排斥。

理论上，旋转系统可以结合以下特点：

直驱式+空心轴+集成式旋转工作台

在这种架构中，电机直接驱动旋转工作台，而空心中心允许电缆、管道或光学元件穿过轴线。

因此，关键区别在于：

直驱描述了驱动器的架构。

空心指的是机械结构。

这种区别在评估供应商规格时很有用。

被描述为“空心旋转台”的产品可能包含减速机构。

被描述为“直接驱动旋转致动器”的产品也可能具有空心孔。

因此，工程师应该检查实际的内部架构，而不是仅仅根据术语来选择产品。

哪种方案精度最高？

没有绝对的赢家。

定位精度取决于整个运动系统：

电机+传动装置+编码器+轴承+结构+控制器+校准

谐波旋转执行器能够实现高定位精度，因为精密谐波齿轮提供了低背隙传动和高减速比。

直接驱动旋转执行器能够实现较高的定位精度，因为负载直接连接到电机，没有传统的齿轮箱传动误差。

如果空心旋转工作台的内部传动装置、轴承结构和编码器系统设计得当，也能提供高精度。

因此，仅根据标称编码器分辨率来比较“谐波驱动与直接驱动”是不够的。

工程师应评估：

• 绝对定位精度

• 重复性

• 反弹

• 传输错误

• 轴承跳动

• 编码器精度

• 热漂移

• 结构刚度

• 伺服调谐

哪个更快？

对于高速旋转运动，直接驱动旋转执行器通常具有很大的优势，因为没有减速齿轮箱限制输出速度。

谐波致动器是围绕减小量进行优化的。

因此，输出速度通常远低于电机速度。

这使得谐波致动器非常适合高扭矩、低速旋转运动，但不太适合极高速连续旋转。

当电机、轴承和热设计支持时，直驱式旋转执行器可以以更高的旋转速度运行。

因此，直驱技术通常被用于以下应用：

• 高速转塔分度

• 旋转检查

• 半导体处理

• 高速测试设备

但是，速度必须始终与扭矩和惯性一起评估。

即使电机转速很高，如果负载惯性过高或所需的加速扭矩超过电机的峰值能力，电机仍然可能不适用。

哪一款扭矩密度更高？

对于紧凑型高扭矩应用，谐波旋转执行器可以提供出色的扭矩密度，因为减速机构可以倍增电机扭矩。

直驱式旋转执行器必须直接产生输出扭矩。

通常情况下，要达到相同的低速输出扭矩，需要更大的电机直径或更强的磁性材料。

所以：

紧凑尺寸下高扭矩 → 谐波旋转执行器

高速直接负载控制 → 直驱式旋转执行器

这是工程设计中最重要的权衡取舍之一。

哪种旋转解决方案更适合半导体设备？

半导体设备对运动的要求异常高。

机器可能需要：

• 高定位精度

• 短周期时间

• 高重复性

• 安装紧凑

• 整洁的线缆布线

• 低振动

• 热性能稳定

• 高可靠性

这三种架构都可以使用，但不同的机器功能适合不同的解决方案。

晶圆处理

当机器人或搬运机构需要紧凑的尺寸和高输出扭矩时，谐波旋转执行器可能很有吸引力。

其空心版本还可以简化电缆和气动布线。

空心轴致动器专门用于半导体应用，其中电线和管道必须穿过旋转轴。

高速检测

当快速加速、平稳旋转和短稳定时间比机械扭矩倍增更重要时，直接驱动旋转执行器就很有吸引力。

分度和夹具定位

当机器需要以下功能时，空心旋转工作台通常是一个实用的选择：

• 刚性旋转平台

• 直接安装式灯具

• 大型中央开口

• 安装紧凑

• 可重复索引

这种架构可以简化检测和装配站的机械设计。

哪种解决方案更适合 3C 自动化？

3C制造包括以下产品：

• 智能手机

• 片剂

• 笔记本电脑

• 可穿戴电子产品

• 摄像头模块

• 连接器

• 电子元件

这些机器通常需要紧凑、快速且高度可重复的旋转运动。

摄像头模块组件

直接驱动旋转执行器可提供平稳、可编程的旋转，用于对准和检测。

连接器组件

空心旋转工作台可为夹具和多个装配工位提供紧凑的定位平台。

精密组件定向

当旋转负载相对较重或可用安装空间有限时，谐波旋转执行器可以提供高扭矩和精确的角度定位。

反冲和传动误差

反向间隙是精密旋转运动中最重要的参数之一。

传统齿轮箱可能会在输入轴和输出轴之间产生间隙。

根据机构和产品的不同，可以设计出具有极低背隙或零背隙规格的精密谐波旋转执行器。

直接驱动旋转执行器不包含传统的减速齿轮箱，因此齿轮箱齿隙不是驱动链的一部分。

然而，这并不意味着整个系统完全没有机械误差。

轴承间隙、结构变形、编码器安装和负载引起的挠度仍然会影响定位。

对于空心旋转工作台，反向间隙主要取决于其内部传动结构。

因此，在比较产品时，工程师应该问：

实际输出端的反冲或传动误差是多少？

而不是假设“空心”就一定意味着低反冲。

承载能力和轴承设计

在选择旋转执行器时，输出轴承常常被忽略。

旋转运动单元不仅要产生扭矩。

它还必须支持：

• 径向载荷

• 轴向载荷

• 力矩荷载

• 旋转夹具惯性

• 外部机械力

集成式交叉滚子轴承常用于精密旋转执行器中，因为它们可以直接在输出端承受负载。

例如，Harmonic Drive 的 FHA Mini 将谐波齿轮组件、伺服电机、编码器和大型交叉滚子输出轴承组合在一起，以便可以将负载直接安装到执行器上。

这种集成方式可以显著简化机器设计。

对于空心旋转工作台而言，承载能力更为重要，因为工作台本身通常要支撑夹具和工件。

为什么空心孔径在自动化中很重要？

中空的设计不仅仅是为了方便。

在紧凑型自动化设备中，旋转中心通常是布线和气动管路最困难的区域。

足够大的空心孔可以实现：

• 电源线

• 编码器电缆

• 以太网/EtherCAT电缆

• 真空管

• 气动管

• 光纤电缆

• 激光束

穿过旋转中心。

这样可以减少电缆弯曲和外部电缆环路。

空心轴致动器设计特别适用于涉及电缆、管道和光路穿过旋转轴的应用。

对于半导体设备而言，这尤其有价值，因为机器布局通常非常紧凑。

连续旋转与分度运动

另一个重要的选择因素是运动模式。

连续旋转

如果负载需要以相对较高的速度持续旋转，则直接驱动旋转执行器通常是一个很好的选择。

典型应用包括：

• 旋转检查

• 扫描

• 光学系统

• 高速处理

• 连续索引机制

重复索引

如果机器反复移动：

0° → 30° → 60° → 90° → 停止

那么，筛选工作应该重点关注：

• 峰值扭矩

• 加速度

• 安顿时间

• 重复性

• 负载惯性

直驱式旋转执行器可提供优异的动态性能。

谐波旋转执行器可提供高扭矩和稳定的定位。

空心旋转工作台可以提供高度集成的索引平台。

正确的解决方案取决于完整的运动轨迹。

运动特性比额定速度更重要

一个常见的错误是仅根据旋转执行器的最大转速来选择它。

对于自动化设备而言，更有意义的问题是：

执行器能够以多快的速度将实际负载从一个位置移动到另一个位置，并达到所需的精度？

对于索引系统：

循环时间 = 加速 + 运动 + 减速 + 稳定

即使旋转执行器的额定速度非常高，但如果其稳定时间过长，仍然可能导致机器产量低下。

相反，如果所需的定位角度较小，并且机器优先考虑高扭矩和紧凑的尺寸，则低速谐波执行器可能是理想的选择。

如何选择谐波旋转执行器、直驱旋转执行器和空心旋转工作台

甄选过程可以简化为几个问题。

问题 1 — 您是否需要在低输出转速下获得高扭矩？

如果答案是肯定的，请从以下方面开始：

谐波旋转执行器

该减速机构可在保持紧凑外形尺寸的同时实现扭矩倍增。

问题 2 — 你需要高速旋转和快速加速吗？

如果答案是肯定的，请考虑以下几点：

直驱式旋转执行器

直接驱动省去了传统的减速级，并能提供优异的动态响应。

问题 3 — 您是否需要大型空心中心和直接夹具安装？

如果答案是肯定的，请考虑以下几点：

空心旋转台

一体式桌面结构可以简化安装，并为负载提供坚固的平台。

问题 4 — 旋转轴是否需要电缆或管道？

然后确定优先级：

空心轴/空心旋转结构

这种中空结构可以与不同的驱动技术相结合。

问题 5 — 机器占地面积是否极其有限？

考虑：

谐波旋转执行器

或者

紧凑型空心旋转台

根据扭矩和平台要求而定。

问题 6 — 周期时间是主要制约因素吗？

考虑：

直驱式旋转执行器

尤其是在机器需要快速加速、减速和短稳定时间的情况下。

实用选择矩阵

此表仅供参考，不能替代详细的电机选型。

这三种技术可以结合起来吗？

是的。

这一点对工程师来说很重要。

这三个术语描述了旋转运动系统的不同方面。

例如，旋转模块可以是：

空心 + 谐波 + 伺服

或者：

空心 + 直驱 + 伺服

或者：

空心旋转工作台 + 行星减速器 + 伺服电机

因此，“谐波旋转执行器”、“直驱旋转执行器”和“空心旋转工作台”不应总是被视为三个完全独立的产品类别。

相反，它们代表了不同的设计选择：

• 传输技术

• 驱动技术

• 机械集成

机器设计师可以根据应用需要将这些技术结合起来。

为什么集成旋转运动控制变得越来越重要？

现代自动化设备在体积不断缩小的同时，对吞吐量和精度的要求也越来越高。

而不是组装：

电机+齿轮箱+联轴器+轴承+编码器+旋转盘

机械制造商越来越倾向于选择集成式旋转运动单元。

集成式执行器可以减少机械接口的数量，简化安装。

谐波旋转执行器可以集成：

伺服电机 + 谐波齿轮 + 编码器 + 轴承 + 制动器

直接驱动旋转执行器可以集成：

扭矩电机+编码器+轴承+外壳

空心旋转工作台可以集成：

旋转工作台 + 轴承 + 传动装置 + 电机接口 + 空心孔

这种集成可以缩短开发时间，并减少潜在的机械误差来源。

3C和半导体自动化中旋转运动控制的未来

随着半导体和3C设备向以下方向发展，对旋转运动控制的需求可能会持续增长：

• 更小的部件

• 更高的 UPH

• 更高的定位精度

• 更紧凑的机器布局

• 更高程度的自动化

• 灵活生产

下一代旋转系统将越来越多地结合以下特点：

• 高分辨率绝对式编码器

• 伺服驱动器

• EtherCAT 通信

• 高级运动控制

• 振动抑制

• 热补偿

• 在线校准

• 集成轴承

• 空心轴电缆布线

• 紧凑型致动器结构

目标不仅仅是旋转负载。

目标是实现：

快速运动 + 精确定位 + 稳定运行 + 紧凑集成

这就是为什么谐波旋转执行器、直接驱动旋转执行器和空心旋转工作台将在现代旋转运动控制中继续发挥不同但互补的作用。

关于谐波旋转执行器、直驱旋转执行器和空心旋转工作台的常见问题

谐波旋转执行器和直驱旋转执行器有什么区别？

谐波旋转执行器采用精密减速机构来提高输出扭矩并降低输出转速。直驱旋转执行器则使用扭矩电机直接驱动负载，无需传统的减速齿轮箱。

直驱式旋转执行器比谐波旋转执行器更精确吗？

未必。

如果设计得当，两者都能实现很高的定位精度。

直接驱动消除了变速箱传动误差，而谐波执行器则提供了高减速比、低背隙和紧凑型高扭矩传动。

最终精度取决于电机、编码器、轴承、机械结构、控制器和校准。

空心旋转工作台和空心旋转执行器是同一回事吗？

不完全是。

空心旋转工作台通常强调集成的旋转平台和中心通孔，而空心旋转执行器则强调完整的驱动旋转运动单元。

在某些产品中，这两个术语可能会重叠。

谐波旋转执行器可以采用空心轴吗？

是的。

空心轴谐波旋转执行器可以穿过旋转中心，从而引导电缆、管道和其他组件。

直驱式旋转执行器可以采用空心孔吗？

是的。

当应用需要贯穿轴的电缆布线、气动管路或光路时，可以设计采用空心轴或空心转子结构的直驱旋转执行器。

哪种更适合半导体设备？

这取决于运动需求。

谐波旋转执行器适用于结构紧凑、扭矩高的精密轴和晶圆处理机构。

直接驱动旋转执行器具有高速旋转运动、快速分度和短稳定时间等优点。

空心旋转工作台适用于需要刚性旋转平台和大中心开口的检测、装配和分度工位。

哪种更适合3C自动化？

对于结构紧凑、扭矩大的旋转轴，谐波旋转执行器可能是一个不错的选择。

对于快速旋转运动和快速分度，直接驱动旋转执行器很有吸引力。

对于基于夹具的分度和检测平台，空心旋转工作台可以简化机器结构。

我应该如何选择旋转运动控制方案？

首先确定实际的运动需求：

负载 → 惯性 → 速度 → 加速度 → 扭矩 → 分度角 → 精度 → 重复性 → 空心孔 → 占空比 → 安装空间

然后选择合适的旋转架构。

结论：选择旋转架构，而不仅仅是产品名称。

谐波旋转执行器、直接驱动旋转执行器和空心旋转工作台都能提供精确的旋转运动，但它们解决的是不同的工程问题。

当紧凑的尺寸、高输出扭矩、高减速比和精度是主要要求时，请选择谐波旋转执行器。

当高速、快速加速、平稳运动和短稳定时间更为重要时，请选择直驱式旋转执行器。

当机器需要集成旋转定位平台、刚性负载支撑、夹具安装和大中心通孔时，请选择空心旋转工作台。

对于先进的 3C 自动化、半导体设备和精密旋转运动控制而言，最佳解决方案不一定是扭矩最高、速度最高或编码器分辨率最高的解决方案。

正确的解决方案是能够与完整的运动曲线和机械结构相匹配的解决方案。

谐波减阻技术可优化扭矩。

直驱优化动态响应。

中空旋转一体化设计优化了机器布局和旋转部件的可操作性。

了解这些差异可以让机器制造商选择合适的旋转运动解决方案，从而在速度、精度、扭矩、刚性、集成性和成本之间取得适当的平衡。
