谐波旋转执行器：现代自动化终极工程与选型指南

在工业4.0和先进机器人技术时代，自动化领域对动力源的需求已达到前所未有的水平：更高的扭矩密度、更紧凑的占地空间、极高的精度以及毫不妥协的安全性。谐波旋转执行器凭借零背隙运行、高减速比和超紧凑集成，已成为高精度关节和运动控制的理想解决方案。

本指南将探讨谐波旋转执行器的主要优势，结合实际工程解决方案介绍技术设计注意事项，并提供全面的技术对比，以简化您的选型流程。

1. 谐波旋转执行器为何引领机器人与自动化：4项关键优势

传统自动化系统依赖由多个独立部件组成的分散式组件——包括独立的伺服电机、行星/RV减速箱、外置驱动器和编码器。这类配置通常体积庞大，容易出现电缆磨损，并且缺乏集成式力反馈。

一体化谐波旋转执行器可解决这些关键瓶颈：

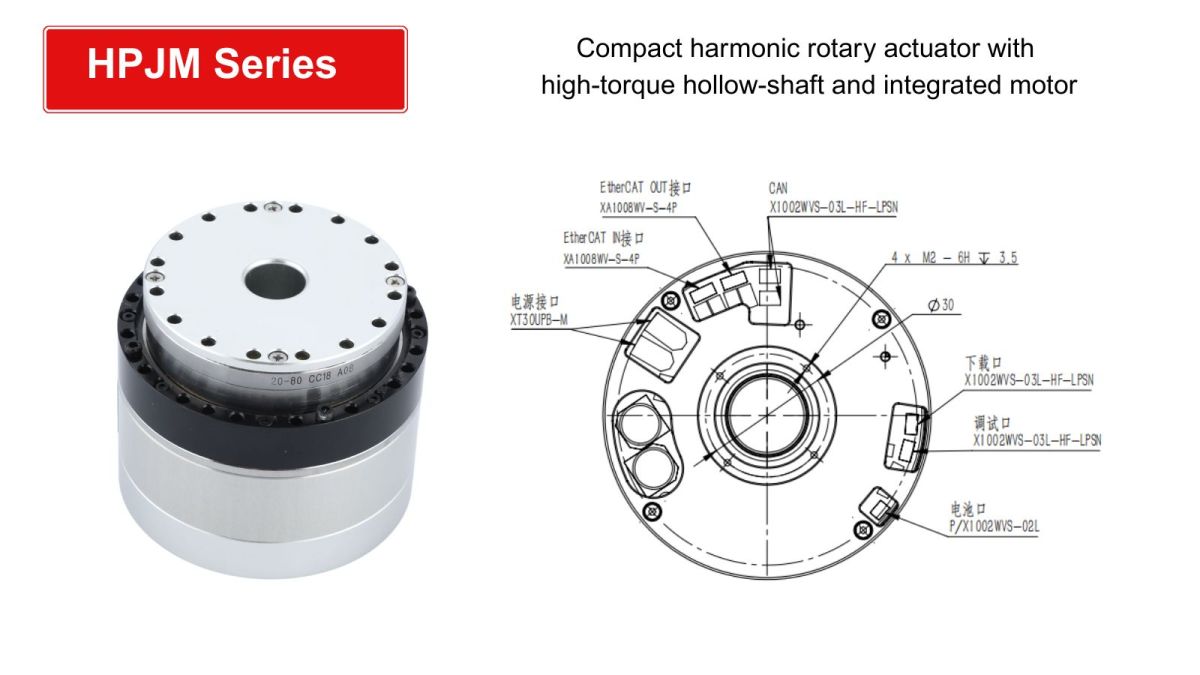

 高扭矩空心轴集成

行业挑战：在360°连续旋转或多轴机器人关节中，外部电缆和气动管路很容易缠绕、弯曲或断裂。这会导致过早磨损、占用空间增加以及高昂的停机成本。

执行器解决方案：将**大孔径空心轴**与高扭矩应变波齿轮传动相结合，使电源线、通信总线、光纤和气动管路能够直接穿过中心轴。这种设计可实现整洁的“无电缆”外部结构和无摩擦360°旋转。

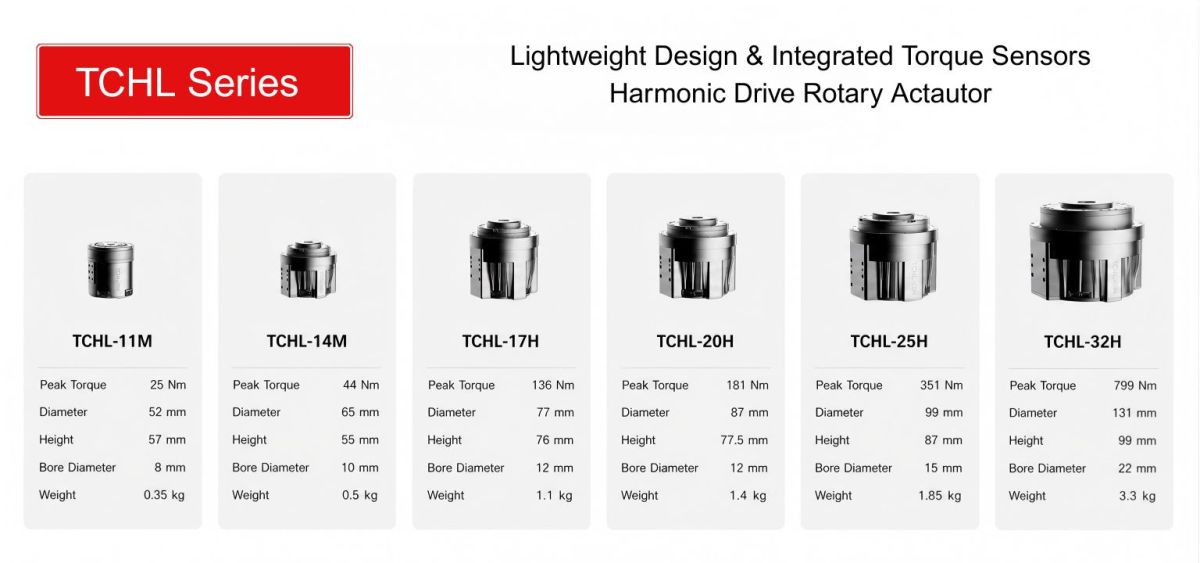

轻量化设计与集成式扭矩传感器

行业挑战：协作机器人（Cobots）、人形机器人关节和自主移动机器人（AMRs）需要出色的功率重量比。标准伺服驱动器无法直接感知外部力，从而限制了碰撞检测和安全性能。

执行器解决方案：采用高强度铝/钛合金以及无框电机，可最大限度地减轻自重。通过在输出轴集成高精度扭矩传感器和双编码器，系统能够绕过传动链摩擦，实现毫秒级力反馈，从而实现精确的柔顺控制**和灵敏的碰撞检测。

集成安全扭矩关断（STO）的功能安全

行业挑战：在人机协作（HRC）和医疗/手术应用中，仅依靠软件停止可能导致系统锁死，而强烈的机械制动则会造成有害的扭矩峰值。

执行器解决方案：配备硬件级安全扭矩关断（STO）功能，在接收到安全触发信号后，驱动器可在硬件层面切断电机扭矩，同时保持编码器逻辑供电。

极致紧凑与零背隙精度

行业挑战：传统减速箱存在背隙，在长期运行或反向负载下会累积定位误差。

执行器解决方案：通过柔轮与刚轮之间连续的多齿啮合，谐波传动可实现真正的**零背隙**。结合高分辨率绝对值编码器，可实现最高达**±10–15角秒**的重复精度，确保在长期运行周期内达到微米级精度。

2、技术注意事项与工程解决方案

了解谐波技术的物理边界，有助于工程师最大限度地提升系统性能：

扭转刚度管理

特性：柔轮的弹性变形使谐波齿轮在突发极端负载下的扭转刚度低于重载RV减速器。

工程解决方案：通过输出编码器实施高阶前馈算法或双回路闭环位置控制，以消除微振共振。硬件方面还可升级为**高刚性柔轮**版本。

高速运行时的热管理

特性：在高速（输入转速>4,000 RPM）下连续运行，会在滑动齿面产生摩擦热。

工程解决方案：将执行器与主动冷却通道或散热器配套使用，并采用长寿命合成润滑脂。匹配最佳减速比可确保电机在峰值效率区间内运行。

3. 技术选型矩阵：选择合适的驱动解决方案

最佳驱动技术的选择取决于您的具体应用重点：

 4. 常见问题（FAQ）

Q1：在高速应用中，何时应选择DD电机而不是谐波旋转执行器？

答：DD电机没有机械传动部件，因此消除了背隙和磨损，非常适合连续高速旋转（1,000+ RPM）以及需要高动态响应的应用。然而，DD电机重量更大，单位重量扭矩更低。因此，谐波旋转执行器凭借轻量化设计，更适用于悬臂式机械臂；而DD电机则更适合固定基座式旋转分度台。

Q2：集成STO（安全扭矩关断）如何简化CE / UL认证？

答：带内置STO的执行器意味着驱动层已由认可机构（例如TÜV）依据SIL3 / PL e安全标准完成预认证。原始设备制造商（OEM）无需设计外部冗余安全接触器电路，从而降低硬件成本并加快整机

Q3：空心旋转台与谐波旋转执行器之间的主要区别是什么？

答：空心旋转台通常由标准伺服电机、交叉滚子轴承和直齿轮/皮带级组成，为简单分度应用提供经济高效的解决方案，但占地空间较大。相比之下，谐波旋转执行器将**无框伺服电机、谐波齿轮、双编码器和扭矩传感器**集成于超紧凑模块中，专门用于空间受限的机器人关节和高端自动化应用。
