精密减速机与电机综合分析

本文对精密减速机四大类别进行了最全面的分析与介绍，并解释了其未来发展趋势，尤其是精密电机。

精密减速机的分类

精密减速机主要分为谐波减速机、行星减速器、RV减速机和摆线针轮减速机。

精密谐波减速机

谐波减速机是一种通过弹性变形实现传动的新型减速机构。它突破了传统刚性机械传动模式，利用柔性构件实现机械动力传递。谐波减速机主要由三个基本部件组成：波发生器、具有内齿廓的刚轮（刚轮）以及具有外齿廓的柔轮（柔轮）。

波发生器是一种凸轮部件，其两端紧压在柔轮内壁上。柔轮是一种能够产生较大弹性变形的薄壁齿轮。当波发生器装入柔轮后，会迫使柔轮的横截面由圆形变为椭圆形。在长轴两端，柔轮齿与刚轮齿完全啮合；而在短轴两端附近，齿则与刚轮完全脱开。

谐波减速机具有减速比大、外形紧凑、零部件数量少和传动效率高等特点。它们通常安装在机器人的前臂、腕部或手部。

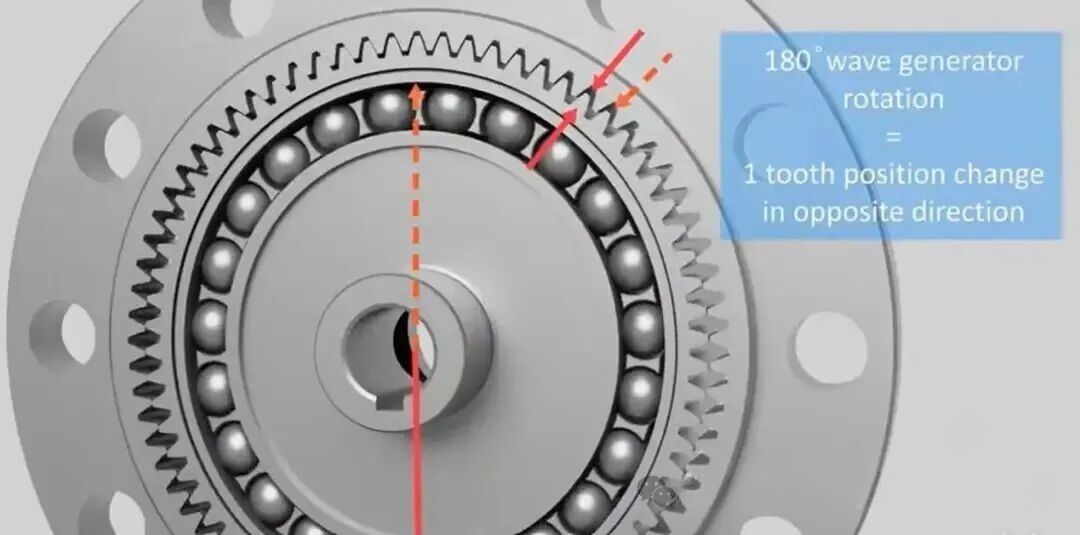

谐波减速机通过差动齿运动实现减速和扭矩放大。其典型工作原理采用波发生器为输入、刚轮固定、柔轮输出的结构。椭圆形波发生器与电机轴连接并安装在圆形柔轮内部，迫使其产生弹性变形。在长轴处，柔轮齿与刚轮齿完全啮合；而在短轴处则完全脱开，其余区域处于过渡啮合状态。随着波发生器持续旋转，柔轮反复变形并产生差动齿运动。啮合状态在啮入、完全啮合、脱开和再次啮合之间不断变化，使柔轮相对于刚轮沿与波发生器相反的方向缓慢旋转，从而传递运动。

精密行星减速机

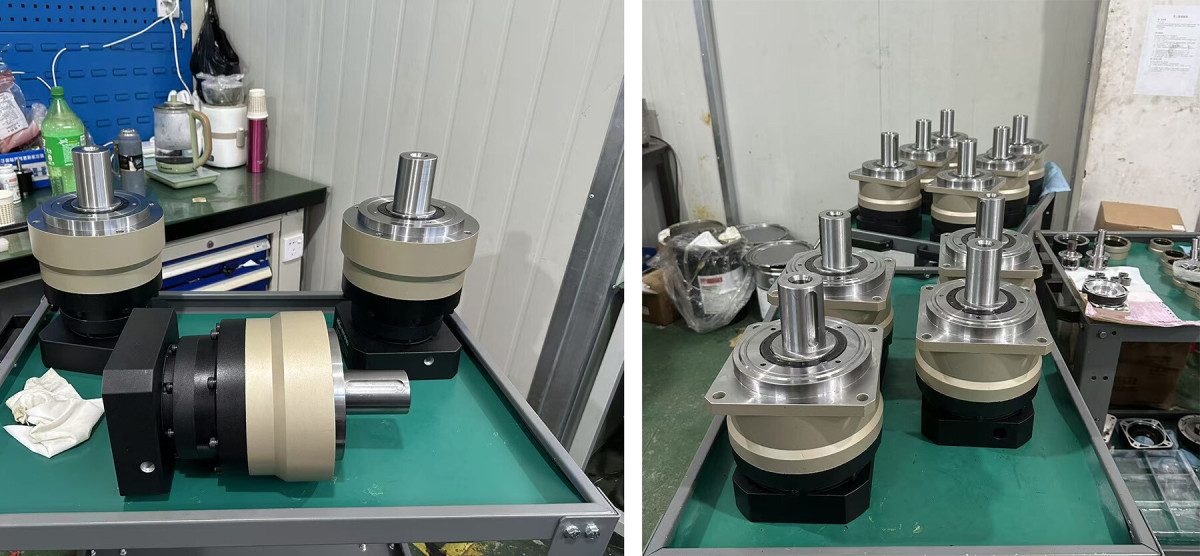

精密行星减速机主要由太阳轮、行星轮、行星架和内齿圈组成。其减速原理基于齿轮传动。运行过程中，伺服电机或其他原动机驱动太阳轮旋转。太阳轮与行星轮之间的啮合使行星轮绕自身轴线旋转。同时，行星轮与固定在壳体上的内齿圈啮合，使其在旋转的同时沿内齿圈滚动，形成围绕太阳轮的“公转”运动。

行星轮将运动传递给行星架，行星架与输出轴连接并输出扭矩。通常，多个行星轮同时工作，分担载荷并共同驱动输出。

精密行星减速机主要有单级和多级结构。多级行星减速器是在单级设计基础上增加多个级数，每一级均由太阳轮、行星轮和内齿圈组成，形成级联结构，以进一步降低输出转速并提高扭矩。虽然多个行星轮可分担载荷并提高承载能力，但每增加一级齿轮啮合都会降低传动效率。为保持结构紧凑，多级行星减速器通常共用一个内齿圈，该内齿圈同时也充当壳体。

精密RV减速机

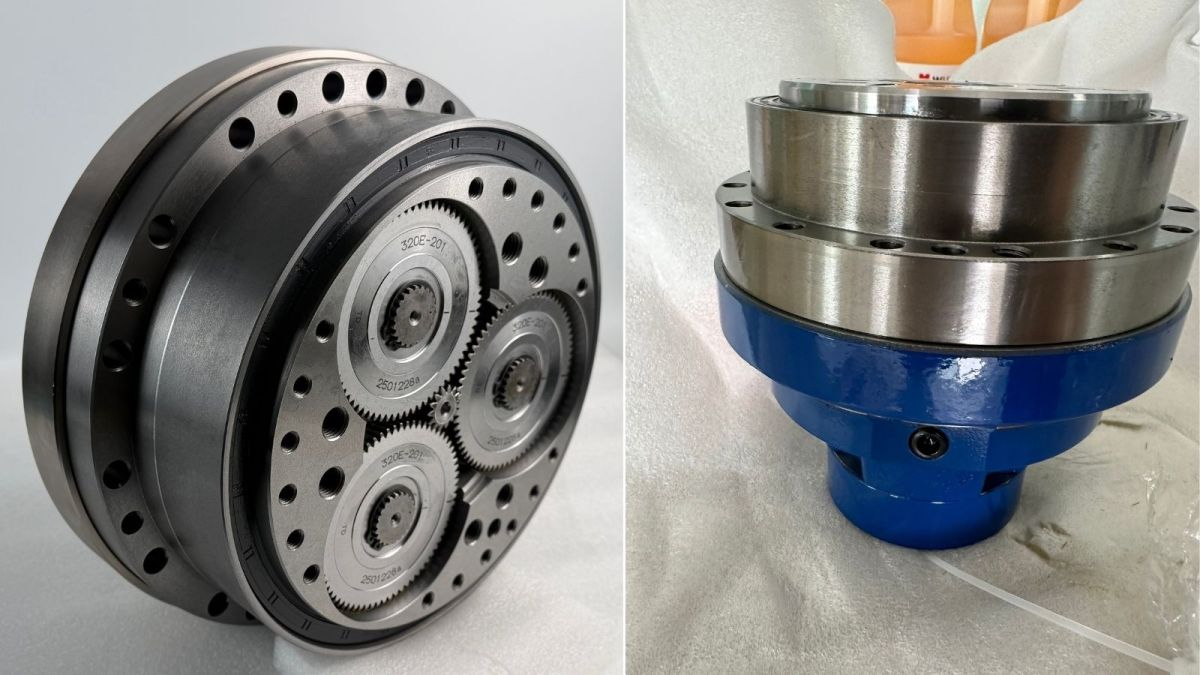

RV减速机是一种由一级行星减速机和二级摆线针轮减速机组成的两级减速系统。

一级减速：太阳轮与电机相连，由电机驱动太阳轮旋转。太阳轮带动行星轮，行星轮与曲轴连接，而曲轴前后两端分别与行星轮和RV齿轮（摆线轮）连接。随着行星轮旋转，曲轴以相同速度旋转。由于行星轮齿数较多，其转速低于输入齿轮，从而实现一级减速。

二级减速：输入轴为一级中的曲轴。两个摆线轮（RV齿轮）通过滚针轴承安装在曲轴的偏心部位。壳体针齿环中的针齿数量比摆线轮上的齿数多1。当曲轴旋转一周时，摆线轮完成一个偏心运动周期，并沿与曲轴相反的方向转过一个齿，从而实现进一步减速。

摆线针轮减速机

摆线针轮减速机采用精密摆线传动技术，最早由德国工程师Lorenz Braren于1926年提出。它是一种采用外摆线齿廓的小齿差行星传动。由于其关键部件为摆线轮和针轮，因此被称为摆线针轮减速机，并且属于RV减速机的一种。

具体而言，“摆线”是指摆线轮的实际齿形，它是短幅外摆线的等距曲线。根据内滚法，一个滚动圆在固定基圆内无滑动滚动时会形成摆线轨迹。固定在滚动圆上的一点在滚动过程中会描绘出短幅外摆线。以该轨迹上的各点为圆心绘制等半径圆，这些圆的包络线便形成摆线轮的实际齿形。

不同减速机的特性与应用场景

RV减速机具有高精度、大减速比、高刚性、过载能力强、使用寿命长和抗疲劳强度高等特点，同时具备低振动、低噪音和低能耗等优势。它们通常用于机器人中扭矩要求较大的关节，如腿部、腰部和肘部关节，以及重载工业机器人。第一、第二和第三轴通常采用RV减速机。由于其减速比范围广、精度稳定、抗疲劳强度高以及刚性和扭矩容量大，RV减速机在机器人手臂和底座等重载位置尤其具有优势。

谐波减速机具有减速比大且灵活、精度高、体积紧凑、重量轻、传动平稳、噪音低以及可在密封空间内传递运动等特点。与传统减速机相比，谐波减速机在实现相同输出扭矩时体积更小、重量更轻，因此在机器人前臂、腕部和手部具有优势。然而，其运动精度会随着时间推移而下降，因此通常用于轻载工业机器人或大型机器人的末端轴，以及航空航天、精密加工和医疗设备等领域。

行星减速机因其体积紧凑和使用寿命长，被广泛应用于伺服、步进和直流驱动系统。然而，单级行星减速机的减速比较有限，若要实现高扭矩则需要采用多级结构，这会增加体积和重量。其应用包括移动机器人、新能源设备、高端机床和智能交通。Tesla的Optimus机器人在灵巧手中采用了行星减速机，而一些机器人制造商则在腿部和髋关节中应用行星减速机。

摆线针轮减速机由于多齿啮合，具有承载能力高、传动精度相对较高、体积紧凑、重量轻和传动平稳等特点。尽管其结构复杂，且精度略低于谐波减速机，但其高承载能力使其在仿人机器人腰部、髋部等高负载关节中具有很大的应用潜力。

不同精密减速机的比较

谐波减速机：其工作原理是波发生器运动驱动柔轮变形，并通过小齿差与刚轮啮合实现减速；结构由波发生器、柔轮和刚轮组成；单价较高；重量较轻；传动精度高；效率相对较高；减速比高；设计寿命长；扭转刚性相对较高；优点包括减速比高、精度高、结构紧凑和重量轻；缺点包括承载能力有限和使用寿命较短。

行星减速机：其工作原理是在太阳轮驱动下行星轮旋转；结构简单，由太阳轮、行星轮和内齿圈组成；单价较低；重量较轻；传动精度一般；效率高；减速比适中；设计寿命长；扭转刚性高；优点包括结构简单和单级设计紧凑；缺点包括减速比较低和输出扭矩较低。

RV减速机：采用行星级和摆线级的两级传动；结构复杂，部件较多；单价高；重量较大；传动精度高；效率高；减速比高；设计寿命长；扭转刚性高；优点包括承载能力强、扭转刚性高和精度稳定；缺点包括体积大和应用场景有限。

摆线针轮减速机：其工作原理是偏心运动驱动摆线轮利用小齿差围绕针轮回转；结构包括摆线轮、针轮和偏心轴；单价相对较高；重量较轻；传动精度相对较高；效率高；减速比高；设计寿命长；扭转刚性高；优点包括承载能力大、体积紧凑、重量轻和传动平稳；缺点包括制造复杂且精度低于谐波减速机。

精密减速机的原理、参数、优点和缺点

精密减速机的关键技术指标包括扭转刚性、减速比、传动效率、传动精度、传动误差、启动扭矩、空回和背隙。

扭转刚性是指部件在扭矩作用下抵抗扭转变形的能力，或额定负载扭矩与弹性角变形之比，其受结构设计、轴承支撑方式、轴承类型、齿轮刚性与精度以及减速比等因素影响。

减速比是输入转速与输出转速之比；减速比越大，输出转速越低，输出扭矩越高，其受齿轮齿数和减速级数等因素影响。

传动效率是输出功率与输入功率之比，受减速比、转速、负载扭矩、温度、润滑条件、材料选择、传动级数、结构设计、齿轮精度、齿轮定位和装配质量等因素影响。

传动精度和传动误差描述的是在输入单向旋转过程中，实际输出角度与理论角度的接近程度；它们受设计、加工、装配和润滑等因素影响。

启动扭矩是空载启动所需的扭矩，受结构设计、减速比、摩擦系数和轴承质量等因素影响。

空回是指输入轴反向时输出轴产生的角滞后，受设计、制造质量、磨损、安装和调整等因素影响。

背隙是指在输出和壳体固定、并交替施加±2%额定扭矩时输入端产生的微小角位移；其受齿轮精度、轴承精度、油膜厚度、机床精度、装配精度和工作温度等因素影响。

为什么精密电机是未来趋势

精密电机是一种将精密减速机与电机集成在一起的模块。随着工业自动化、仿人机器人、半导体设备和医疗器械的快速发展，市场对减速器—电机一体化解决方案的需求持续增长。

什么是谐波关节电机？

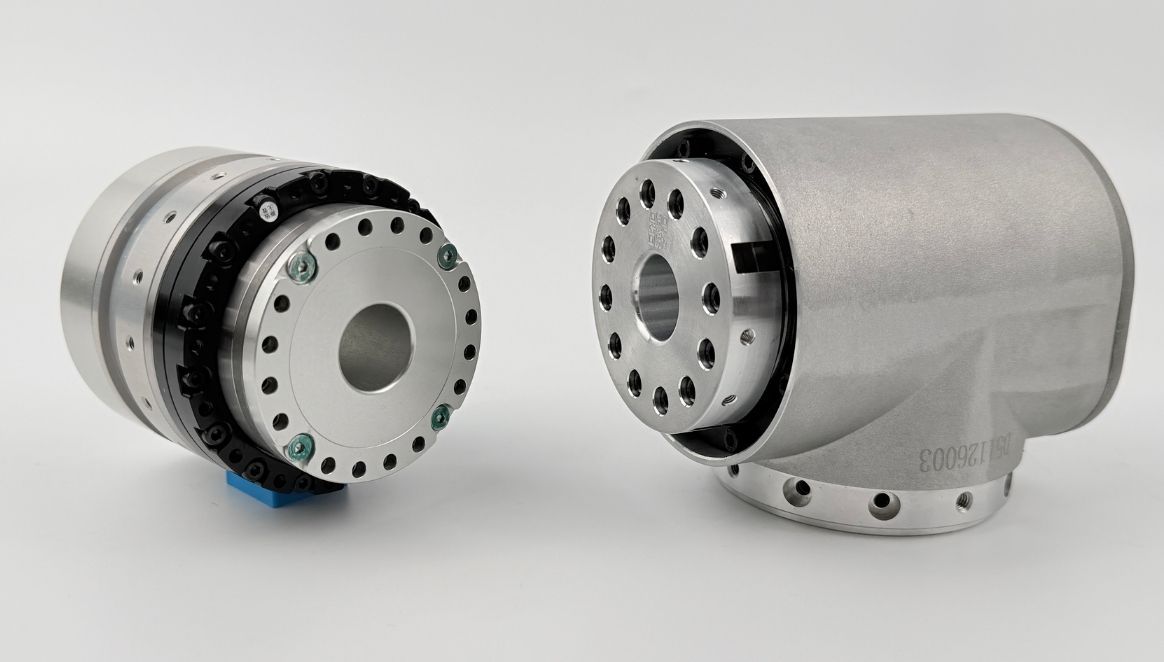

谐波关节电机由谐波减速机、无框力矩电机、制动器、编码器和驱动单元组成。作为机器人产业的核心部件，谐波关节电机技术的进步将持续推动专用机器人和仿人机器人朝着更高灵活性和更广应用场景发展。除机器人领域外，机器人关节电机还应用于半导体设备、光伏设备、精密医疗设备、3C设备、光学设备等领域。

什么是行星减速电机？

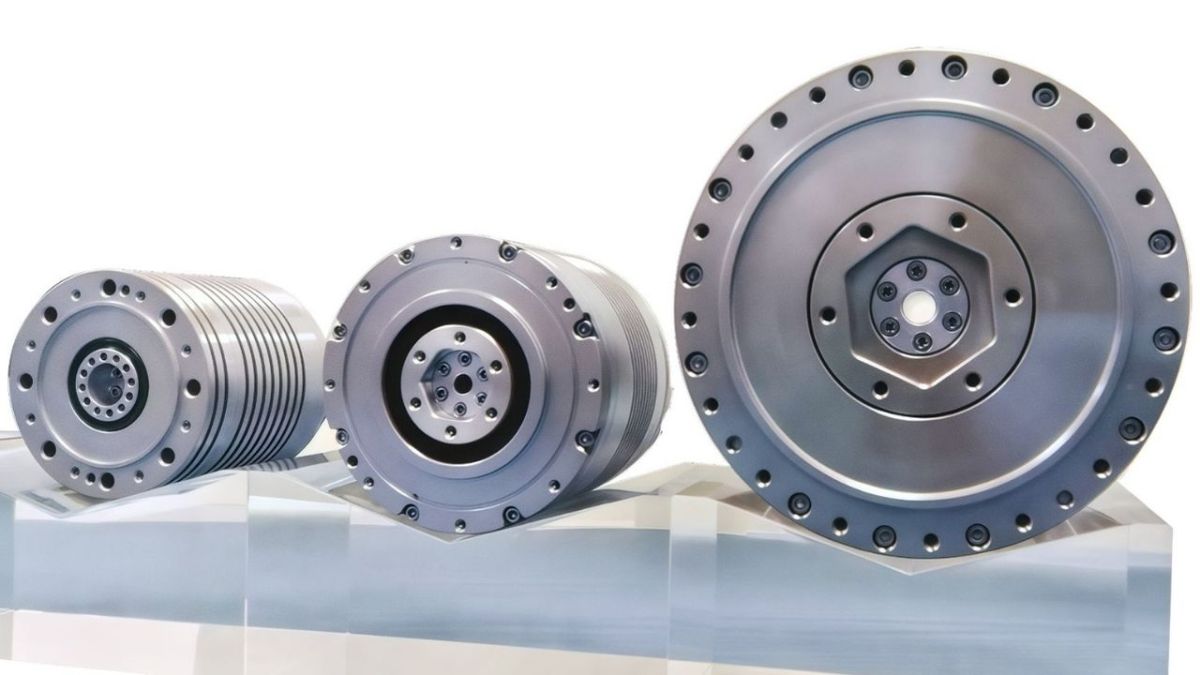

行星减速电机是机器人动力系统的核心部件。通过将行星减速机、无框力矩电机、制动器、编码器和驱动器高度集成的设计，实现了体积和重量的显著优化，并能够实现精确的关节运动控制。由此带来更大的扭矩、更小的体积和更轻的重量。与谐波关节电机相比，行星减速电机具有减速比较小、输出转速更高和扭矩密度更高等特点，更适用于中低负载应用。还可根据客户具体需求提供定制化服务。凭借高速性能、抗冲击性以及紧凑轻量化设计等优势，标准行星关节模组已成为仿人机器人、专用机器人、物流AGV和工业自动化的优选解决方案，推动机器人性能提升和应用场景拓展。

什么是法兰RV减速机？

法兰一体式RV减速机是一种面向高端机械设计的高精度减速装置。其内部机构采用独特的摆线与行星齿轮两级组合，并封装于密封单元内。该减速器以整机装配形式供货，集成法兰并预先填充专用润滑脂，可直接安装并与伺服电机立即配套使用，无需额外准备。

RV减速机通常用于工业机器人，尤其适用于负载20 kg及以下的机器人手臂的底座和高负载关节（第1至第4关节）。当负载超过20 kg时，通常6个关节都会配备RV减速机。这些减速器在保持定位精度方面发挥着关键作用。

法兰一体式RV减速机是在传统RV减速机设计基础上，通过集成法兰密封而开发的专用版本。与标准RV减速机类似，法兰一体式型号也分为两类：带实心轴的法兰一体式E系列和带空心轴的法兰一体式C系列。

精密减速机正朝着性能同步升级和机电一体化深度融合的方向发展。尤其是谐波减速机，必须通过将谐波减速机与电机、编码器、制动器、传感器等部件结合，采用机电一体化集成方式，提供高附加值模块化产品，从而更好地应用于仿人机器人、半导体设备、光学系统和精密测量行业。
