为什么床旁物理治疗机器人需要力控关节模块？

治疗机器人销售的不是机械臂，而是施加于人体的力。压力、节律和深度就是治疗处方，而位置控制无法实现这些要求：软组织具有柔顺性且随时间变化，因此同一个位置指令在肌肉和骨骼处产生的接触力可能相差数倍。力控谐波关节模组将接触力转化为闭环变量——这是确保剂量可重复、人体接触安全、治疗师的操作手法可传授的唯一方式。本文从一张床旁治疗机器人现场照片出发，分析其配置，说明力控不可或缺的五个原因，逐项厘清 HONPINE 的 TCHL 与 HAG 选择标准，并给出用于确定机座规格的扭矩传感器分辨率预算。

1. 读懂设备：这是什么类型的机器人？

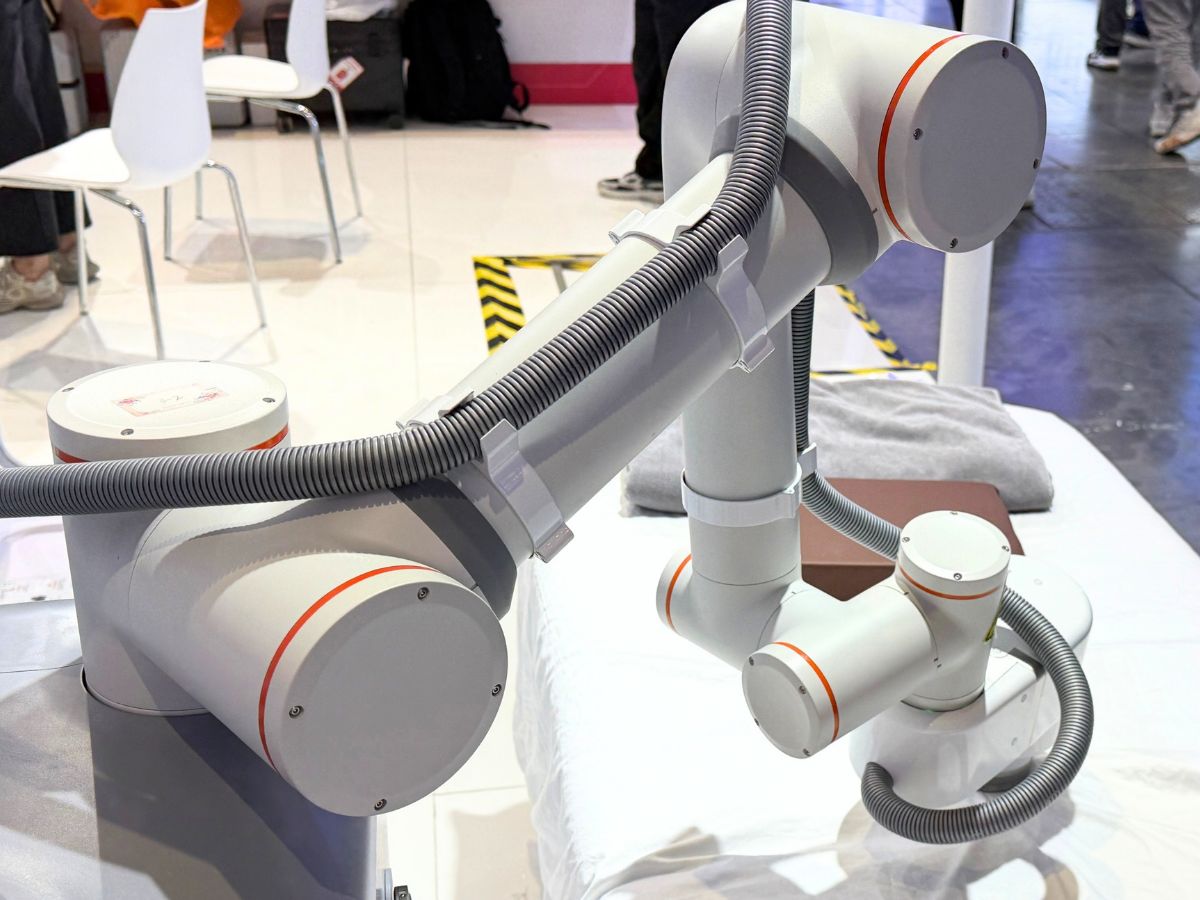

一张现场照片就足以告诉你大部分选型关键信息。这是一台在治疗床上方工作的 6-7 DOF 垂直关节型机械臂，采用大直径一体式关节模组。该应用并不要求高动态性能：工作循环为低速、持续接触和长时间运行。照片中可见的特征——外部波纹导管横跨多个关节——确实是集成难点，也正是采用大中空轴的理由。以下所有读数均为用于说明方法的目测估算，并非该设备的实际设计参数。

2. 力控对治疗机器人不可或缺的五个原因

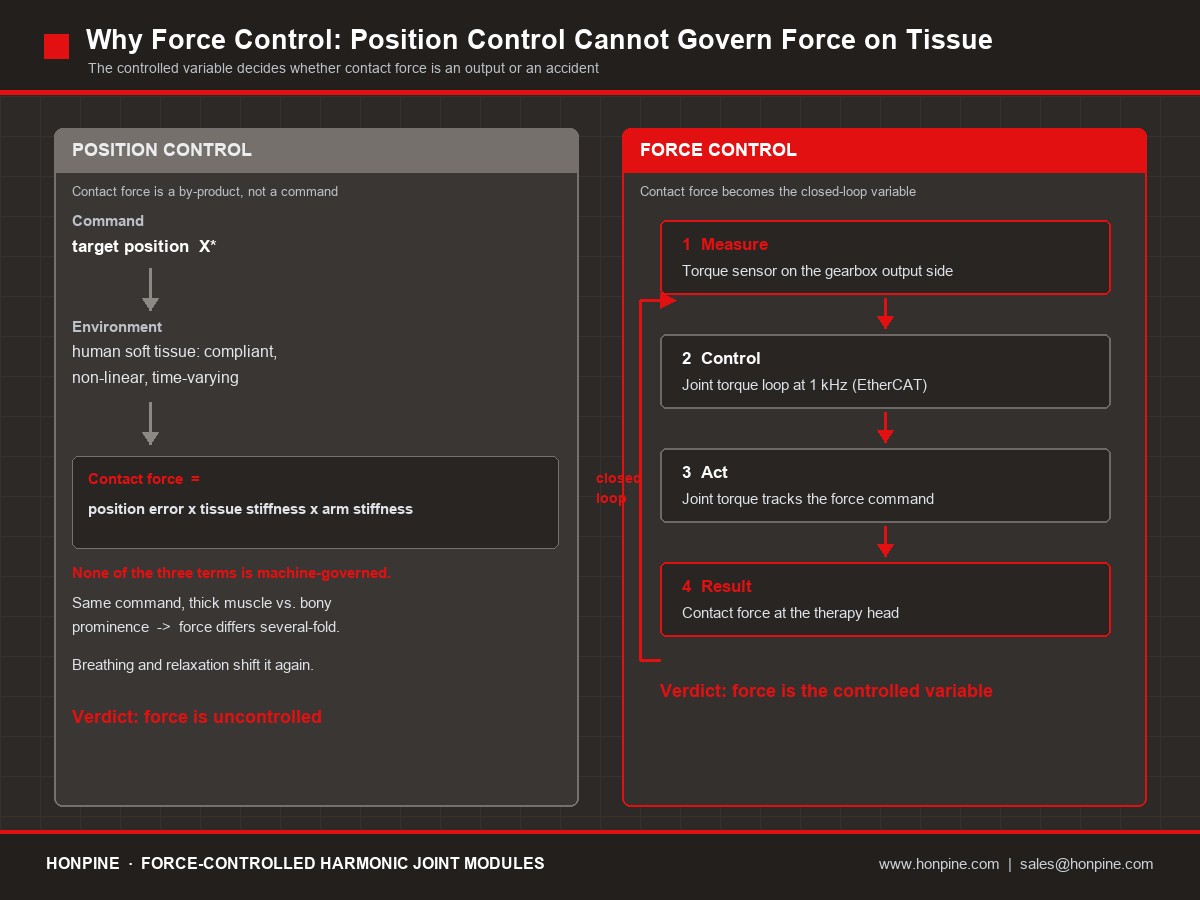

2.1 刚度悖论：位置控制无法控制柔顺组织上的作用力

位置控制假设环境刚性且不具柔顺性。人体软组织恰恰相反：刚度低、非线性且随时间变化。同一个位置指令作用于厚实肌肉和骨骼突出处时，产生的接触力可能相差数倍；即使位置不变，呼吸和患者放松程度也会改变作用力。位置控制下的接触力等于位置误差 x 环境刚度 x 机械臂等效刚度——这三个因素没有一个由机器控制。

力控将受控变量从位置改为力，使接触力成为闭环量。这是唯一能够对施加于人体的力负责的控制架构。

2.2 治疗剂量管理：力就是处方，且必须可重复

手法治疗的临床参数包括力（或压力）、频率、时长和深度。治疗机器人的商业价值在于标准化作用力和可重复治疗——无论第一次还是第十次治疗，无论由哪位治疗师操作、在哪家诊所进行，同一处方都应带来相同感受。没有力闭环，“剂量”就只是软件中的一个数字，而非物理事实。

2.3 人体接触安全：碰撞检测和安全停止是合规底线

患者可能毫无预兆地移动、咳嗽或翻身。具备扭矩感测能力的关节可通过监测关节扭矩残差实现整条机械臂的碰撞检测，并配合 STO（安全扭矩关闭），将异常接触事件转化为安全扭矩关闭停止。这是进入任何人体接触场景的合规基础：ISO 10218 和 ISO/TS 15066 提供协作机器人参考标准；而被归类为医疗器械的设备，则必须按照 IEC 60601 和 ISO 14971 开展风险管理。认证结论应由公告机构作出，而非本文作出。

2.4 手动引导示教：治疗师的触感必须能够传递

目前，操作手法掌握在经验丰富的治疗师手中，因此产品实现路径已经明确：治疗师引导机械臂完成动作，机器记录轨迹和作用力，然后进行回放。手动引导要求关节以零力或柔顺模式运行——这正是扭矩闭环的直接应用。没有力控，引导要么无法移动，要么轻轻一推就发生碰撞。

2.5 补偿与单机一致性

谐波关节存在摩擦和迟滞，机械臂姿态每次变化都会改变重力扭矩。测得的关节扭矩是重力和摩擦前馈补偿的数据来源；补偿不当，机械因素就会降低末端力精度。同样，随每个模组交付的校准记录——刚度和迟滞曲线——是确保一批设备“每台机器人感觉都一样”的关键。

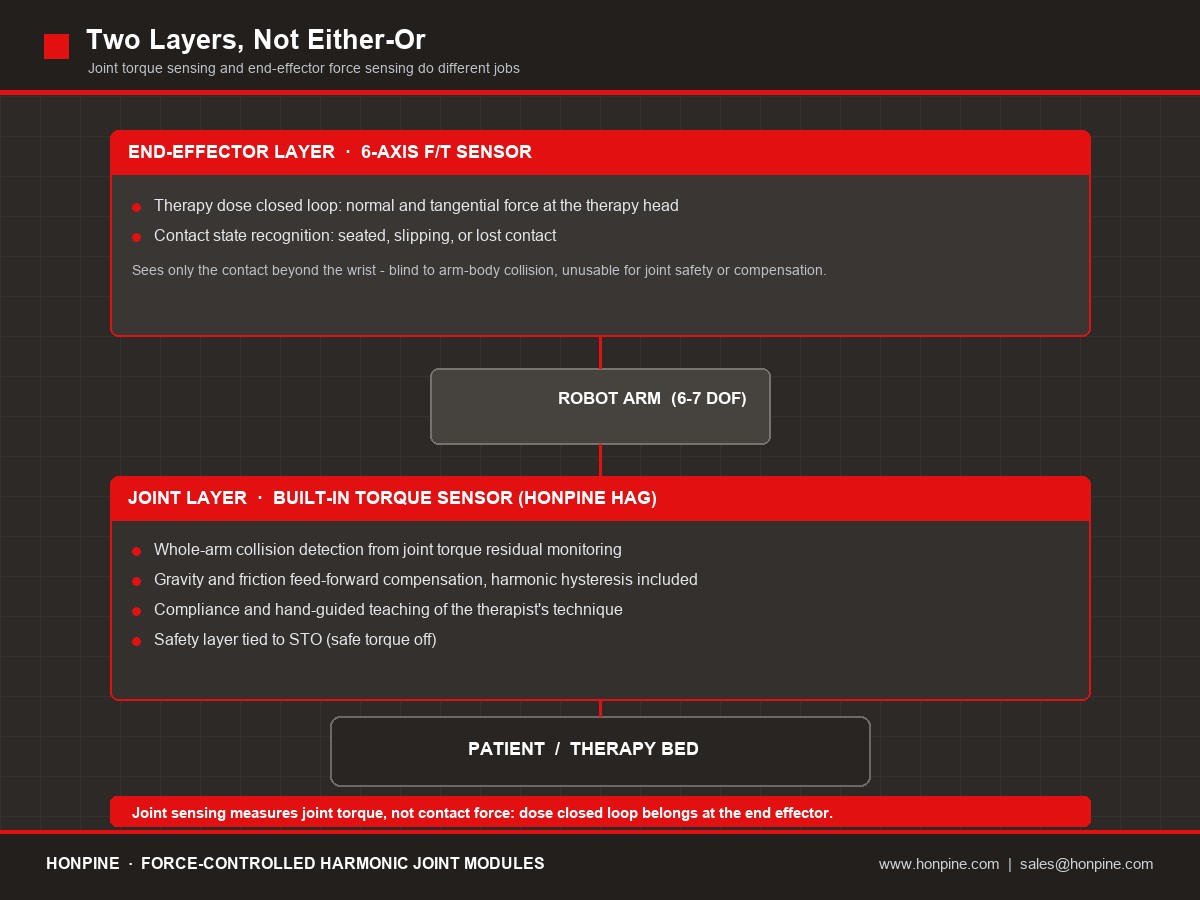

3. 两个层级，而非二选一：关节扭矩感测与末端执行器力感测

最常见的规格错误，是把关节扭矩感测和腕部力/扭矩传感器当成替代方案。它们是职责不同的两个层级，治疗机器人两者都需要。关节层测量的是关节扭矩，而不是接触力：必须结合连杆长度和姿态进行换算，而且会受到重力、惯性和谐波摩擦的干扰，因此直接把读数当作“按摩力”会产生实际误差。末端执行器层只能检测腕部以外的接触——无法检测机械臂与身体的碰撞，也无法用于关节安全或补偿。

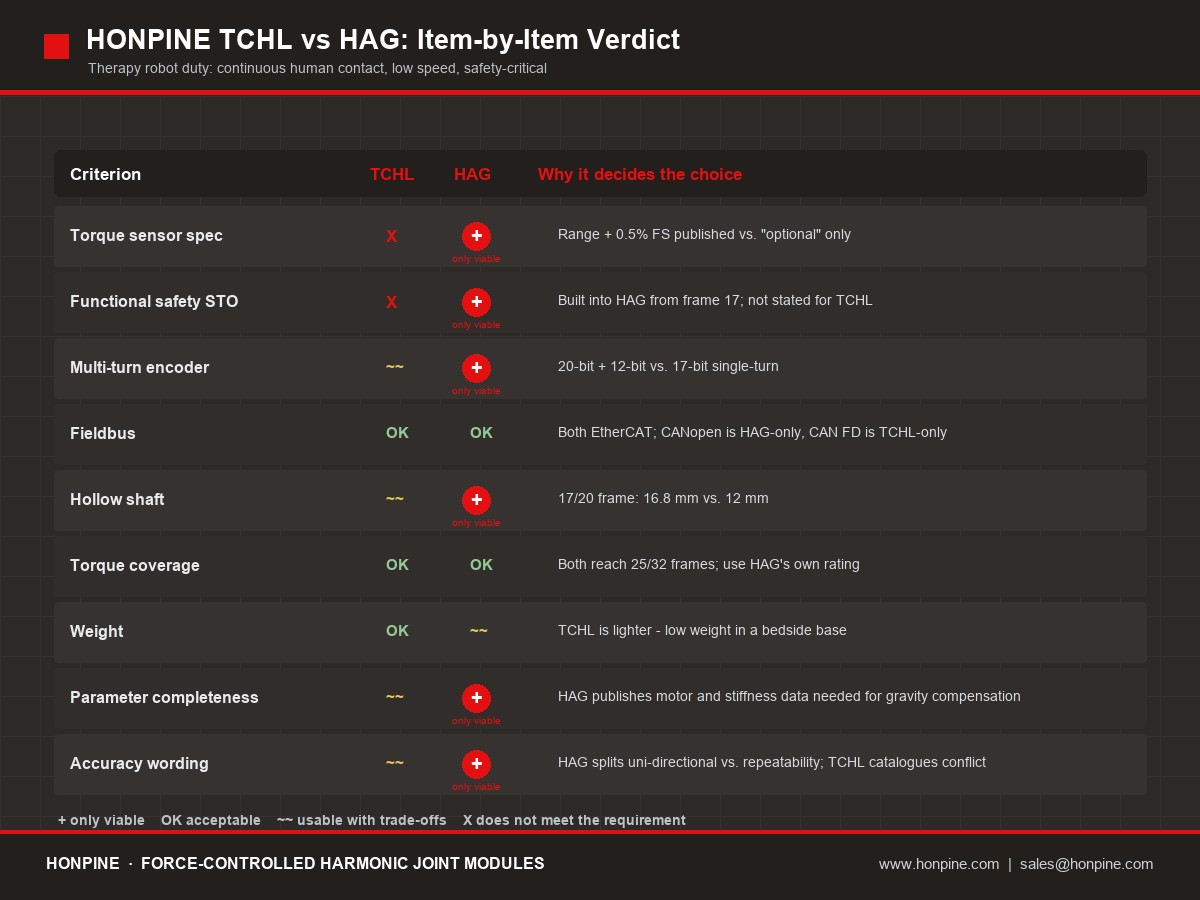

4. TCHL 与 HAG：治疗机器人逐项评估

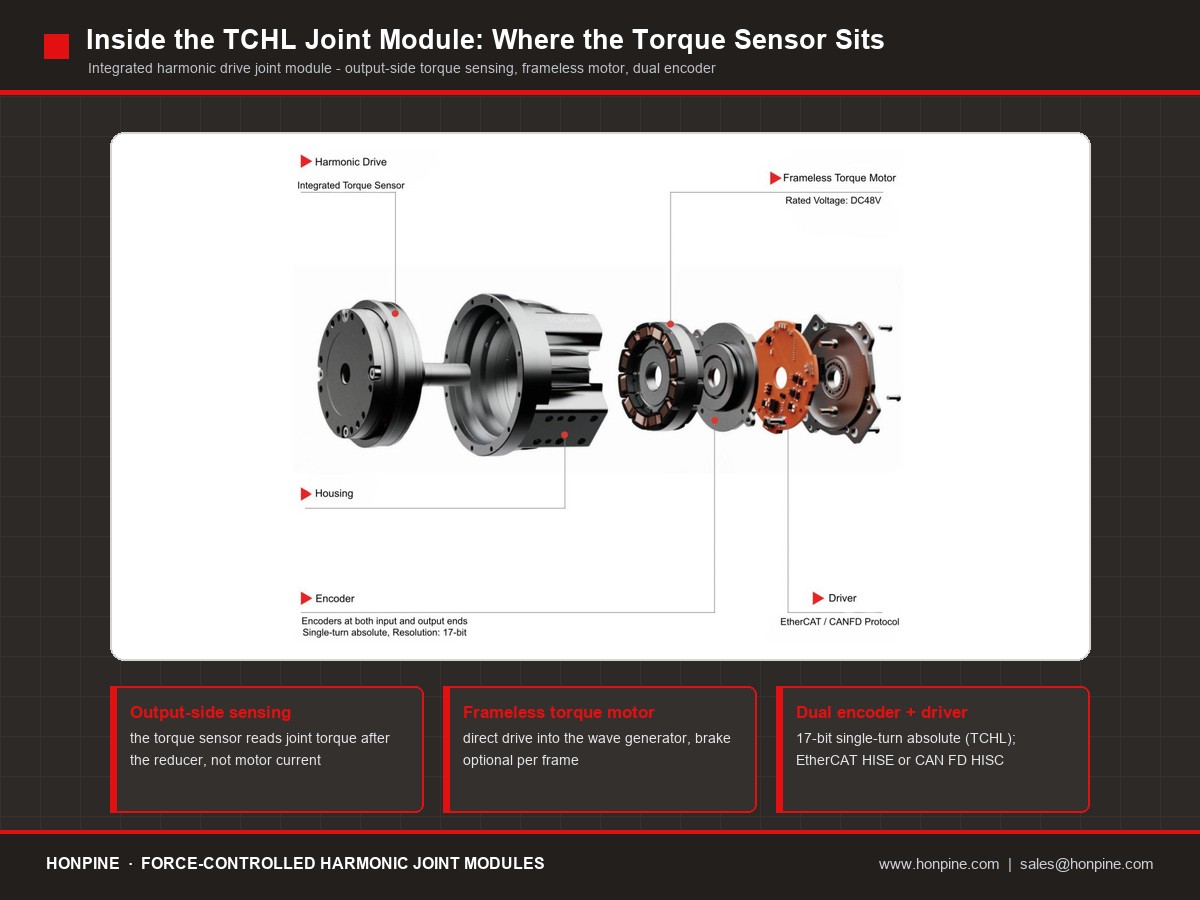

HONPINE 的 TCHL 和 HAG 是同一平台上的两种产品定义，而非两代产品。TCHL 是面向海外渠道打造的轻量紧凑系列；HAG 是具备功能安全能力的高集成系列。两者均可选配扭矩传感器，选型结论也由此而定。

4.1 HAG 明显占优的方面

4.1.1 已公开的扭矩传感器规格，可作为承诺依据

力控产品必须书面回答一个问题：分辨率是多少？HAG 已公布该数据——各机座的量程以及 0.5% 满量程非线性——因此可以给出、校准并验证分辨率数值。TCHL 仅标注“可选”。对于价值主张完全建立在力控上的产品，传感器规格未明确是重大缺陷。

4.1.2 集成式 STO 奠定功能安全基础

实际人体接触需要不依赖软件的安全底线。HAG 从机座 17 起集成 STO，可将碰撞检测转化为安全扭矩关闭。作出采购决定前，应书面确认各机座的安全等级和认证状态。

4.1.3 多圈绝对值编码器，适用于患者定位

临床治疗期间发生急停或断电后，患者仍在治疗床上。单圈绝对值编码器需要执行回零流程，届时人体仍处于机械臂下方；HAG 的 12 位多圈编码器则可完全省去这一步。

4.2 TCHL 仍适用的场景

当质量是首要限制条件时——例如穿戴式或空中结构、由操作人员携带的便携设备——且主控支持 CAN FD 时，TCHL 仍是更合适的选择。对于采用固定式或带轮底座的床旁治疗机器人，重量并非首要限制条件，因此 TCHL 的主要优势并不适用。

5. 机座选型与力控分辨率预算

5.1 HAG 已公布的传感器量程与分辨率

分辨率 = 量程 x 满量程的 0.5%，因为非线性是相对于满量程给出的。实际选型规则由此得出：选择与工作扭矩接近的量程。量程过大会牺牲分辨率——500 N.m 传感器的分辨率为 2.5 N.m，比 25 N.m 传感器粗糙 20 倍。

5.1.1 示例：从末端作用力换算为关节扭矩

手法治疗中的法向力为 10-50 N，通过约 0.10-0.20 m 的腕部力臂作用后，会产生 1-10 N.m 的腕部扭矩信号。与上表对比，HAG-17 的 0.375 N.m 分辨率约对应末端 2-4 N 的力——能够使用，但对于以 5 N 为步进量的处方来说余量不大；此外，关节读数还会受到重力、惯性以及谐波摩擦和迟滞的影响。

5.2 必须明确的界限：关节感测不等于治疗剂量闭环

关节级扭矩传感器本身并不能构成治疗剂量闭环。正确的架构分为两个层级：关节扭矩感测用于安全、碰撞检测和补偿；末端执行器力感测用于剂量控制。明确说明这一点，才能让可信的规格与营销宣传区分开来；这也是物料清单中保留腕部 F/T 传感器的实际理由。

6. 正确选用 HAG：订购与验证清单

6.1 订购前

1. 逐机座确认 STO。确认型号代码 HAG-XX T-XXX-DC1-02-B-E 中的机座编号实际配备 STO，并索取安全等级（SIL/PL）和认证状态。HONPINE 文件中关于 STO 的说明相互矛盾（HAU-14 标注“未包含”，而 HAG-14 标注“集成”），因此必须书面澄清。

2.确认已公布参数的测量状态。HAG 有 T（含传感器）和 N（不含传感器）两种配置，但目录中只提供一份参数表。应书面确认额定扭矩和峰值扭矩是在安装还是未安装扭矩传感器的情况下测得。

3.传感器动态特性。带宽、迟滞和热漂移。治疗会连续进行较长时间：漂移决定第 30 分钟是否与第 1 分钟一致，带宽则限制可实现的柔顺控制环性能。

4.扭矩读数如何传输至总线，以及传输频率。确定力控环是在驱动器内部还是主控端运行。若控制频率低于 1 kHz，传感器报告频率必须匹配——建议优先选择 EtherCAT 版本。

6.2 发货前

5. 工厂校准记录。要求提供每个模组的刚度、迟滞和零点漂移校准报告，并确认控制器能够读取这些参数用于补偿。这是批量交付中确保“每台设备感觉都一样”的关键依据。

6.台架验证项目。在室温和预热后测试末端力阶跃响应及稳态精度；测试碰撞检测阈值、响应时间及 STO；评估手动引导手感；测试运行一百万次循环后的精度衰减。

7.合规路径。若设备适用医疗器械法规，应依据 IEC 60601 和 ISO 14971 开展风险管理。本文不能作为认证依据；应以专业机构的意见为准。

7. 一页总结

为什么需要力控。治疗机器人施加于人体的是力，而人体是可变形的接触对象，因此位置控制无法控制作用力。力控是前提，而非高端选项：剂量、安全和可传授的操作手法都建立在力控之上。

TCHL还是HAG？HAG 在三个关键方面恰好满足该场景的核心需求：可明确承诺的力控规格（已公布量程及 0.5% 非线性）、STO 功能安全基础，以及能够恢复患者定位的多圈绝对值编码器。TCHL 的轻量化优势在床旁设备中意义有限，而传感器规格未公布对于力控产品来说是重大缺陷。

如何使用。以腕部 HAG-17、肘部 HAG-20 和肩部 HAG-25 作为基准组合，逐关节核对量程余量与工作扭矩。采用双层配置——关节扭矩感测用于安全和柔顺控制，末端执行器力感测用于剂量控制——并在下单前完成第 6 节中的七项检查。

资料来源与可信度等级

免责声明

· 配置判断（自由度、关节直径、工作范围、扭矩档位）均为目测估算，并非照片中设备的真实设计参数。这些信息仅用于说明选型方法，不得作为对该型号作出技术结论的依据。

·制造商参数来自存在多处内部不一致的目录；本文不会擅自选取其中某一组数据。作出任何对外承诺前，应以最新规格书和制造商书面确认为准。

·若治疗设备被归类为医疗器械，其安全与合规性（IEC 60601 系列、ISO 14971 等）应由专业认证机构负责判定。本文不能作为认证依据。
