舷外机转向何时需要谐波旋转执行器？

简介

电动舷外机转向正成为电动船舶、自主水面艇、无人水面艇、海洋机器人及其他智能海洋系统中的一项重要运动控制功能。随着推进系统日益电气化和自动化，转向不再只是改变方向的机械机构。它已成为一项精密运动控制任务，需要准确的角度定位、足够的转向扭矩、可预测的响应，以及在不断变化的海洋负载下可靠运行。

这对转向传动系统提出了不同的要求。传统电机和减速箱或许能够提供转动舷外机所需的足够动力，但涉及自主导航、闭环转向、频繁变向或安装空间有限的应用，可能需要更高的传动精度和更好的集成性。

精密旋转执行器正是在此发挥价值。谐波旋转执行器将电机驱动旋转与精密谐波传动相结合，提供高减速比、低回差、高扭矩密度和紧凑的机械集成。这些特性使其在系统需要兼顾扭矩、精度和紧凑性时，尤其适用于电动舷外机转向。

然而，并非每台舷外机都必然需要谐波旋转执行器。正确的解决方案取决于转向负载、所需定位精度、工作周期、安装空间、控制架构和环境条件。

因此，更重要的问题不只是谐波旋转执行器能否用于舷外机转向，而是在何种情况下，精密传动和受控旋转运动会使谐波旋转执行器成为更优的工程选择。

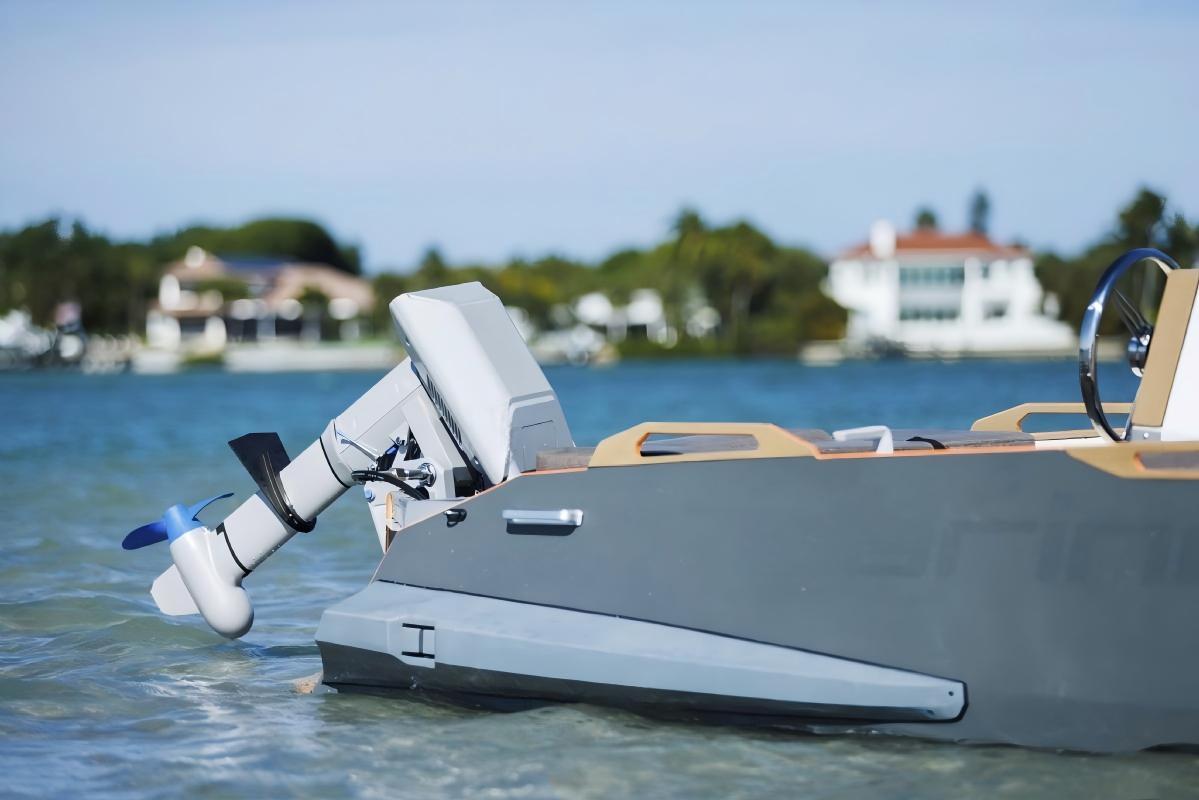

1. 电动舷外机转向正成为精密运动控制应用

在传统船舶中，转向可通过方向盘、缆索、液压系统或其他传动机构进行机械控制。其主要目标是将操作者的输入传递至舷外机。

电动船舶和自主船舶则带来了不同的要求。

转向指令可能来自电子控制器，而非直接来自人工操作者。控制器可根据航向、轨迹、速度、风力、水流和船舶动力学，持续计算所需的转向角度。

这意味着转向执行器需要将电气指令转换为受控的机械位置。

因此，该系统由以下部分组成：

电子控制 + 电机 + 精密传动 + 位置反馈 + 机械转向结构

在这种架构中，传动系统不再仅负责增大扭矩，还会影响转向精度、响应速度、重复性和稳定性。

因此，精密传动技术对于电动舷外机转向变得愈发重要。

2. 舷外机转向与普通旋转运动有何不同？

舷外机并不像工业旋转工作台那样仅进行自由旋转。

执行器必须围绕转向轴转动推进单元，同时应对外部机械阻力和不断变化的流体动力。

转向负载可能受到舷外机质量、螺旋桨推力、水阻力、摩擦、安装结构、船速和工况的影响。

同时，转向系统可能需要在有限的角度范围内运行，而不是连续旋转多圈。

这种组合形成了特定的运动控制要求。

执行器必须提供足够扭矩以移动舷外机，具备足够刚度以保持所需位置，提供适当的输出速度以满足转向响应要求，并具备控制系统所需的定位精度。

因此，合适的转向执行器应作为完整推进和控制系统的一部分进行评估，而非视为孤立电机。

3. 精密传动何时变得重要？

当转向系统需要反复将电机的微小运动转换为可预测的输出角度变化时，精密传动就变得尤为重要。

以保持直线航向的自主水面艇为例。

导航控制器可能会持续对转向角进行微小修正。执行器可能反复向一个方向小幅移动、回到中心位置附近，然后进行另一项修正。

若传动系统中存在过大的机械间隙，电机可能在未立即产生相应输出运动的情况下转动。

这会在电机与转向输出端之间形成死区。

对于基本的手动转向，这种机械间隙可能可以接受。

但对于闭环自主转向，过大的回差会降低定位一致性，并使控制系统更难调校。

这正是精密传动比单纯选择更高扭矩电机更为重要的情形之一。

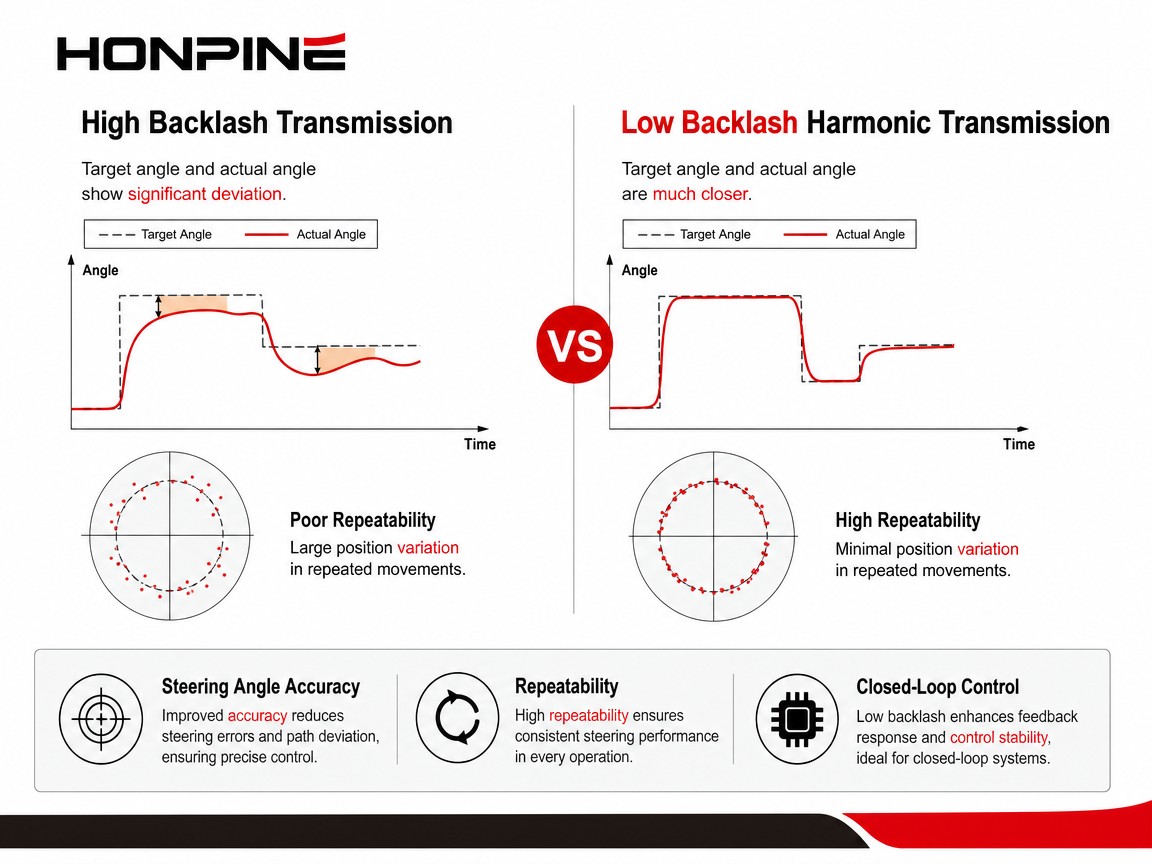

4. 低回差对转向角控制至关重要

回差是精密转向应用中最重要的传动参数之一。

低回差传动可减小传动输入端与输出端之间的自由运动量。这使电机位置变化能够更直接地传递至转向输出端。

谐波传动以其低回差特性而闻名。

对于电动舷外机转向系统，这有助于使指令转向角与实际转向角保持更紧密的对应关系。

这尤其适用于：

• 自主水面艇

• 无人船

• 电动船舶

• 海洋机器人

• 遥控船舶

• 以及其他采用电子转向控制的应用。

目标并非不计成本地实现尽可能低的回差，而是使传动系统提供与所需转向精度和控制性能相匹配的回差水平。

5. 高减速比将电机转速转换为转向扭矩

电机通常在相对较高的转速下运行效率更高，而舷外机转向机构通常需要更慢且更可控的旋转运动。

因此，精密减速箱在将电机转速转换为有效转向扭矩方面发挥着重要作用。

谐波传动可在紧凑结构中提供高减速比。

这使电机能够以适当速度运行，同时输出端产生转动舷外机所需的扭矩。

当转向系统的安装空间有限时，这一优势尤为突出。

与采用大型低速电机相比，采用较小的高速电机并结合高减速比精密传动，可提供更紧凑的运动解决方案。

实际减速比仍需根据所需转向速度和扭矩进行选择。如果会损害转向系统的响应特性，更高的减速比并不一定更好。

6. 安装空间有限时，高扭矩密度具有优势

船舶推进系统通常对重量和安装体积有严格限制。

电动舷外机本身已集成推进电机、功率电子器件、冷却部件、螺旋桨系统、外壳和机械安装结构。

转向执行器需要适配剩余的机械空间，且不应不必要地增加推进单元的总质量。

因此，高扭矩密度成为重要设计考量。

谐波旋转执行器可将电机与紧凑的谐波传动机构结合，在有限体积内提供相对较高的输出扭矩。

这项技术因此特别适用于紧凑型电动推进系统、自主船舶、小型无人水面艇和海洋机器人平台。

其优势不仅仅在于执行器更小。

更紧凑的执行器还能在设计转向轴、安装结构、线缆布线及周边推进部件时提供更大的自由度。

7. 闭环转向需要的不仅仅是一台电机

对于自主海洋系统，转向执行器通常作为闭环控制系统的一部分运行。

导航控制器确定目标航向或转向角。

转向控制器将该指令转换为电机指令。

执行器产生旋转运动。

编码器测量实际位置。

随后，控制系统将目标位置与测量位置进行比较，并相应调整执行器。

这一过程要求电机运动与输出运动之间具有可预测的关系。

如果传动系统存在过大的回差、柔顺性或不受控机械运动，控制器可能需要对这些特性进行补偿。

具有低回差和适当刚度的精密传动可使控制系统的机械部分更具可预测性。

因此，在设计高性能电动转向系统时，精密传动与位置反馈的组合可能比电机本身更为重要。

8. 编码器反馈改善转向位置反馈

应结合考虑执行器的传动性能和编码器配置。

高分辨率编码器可根据其安装位置，提供有关电机或输出位置的详细信息。

对于需要精确控制舷外机转向角的应用，输出端位置反馈尤其有价值，因为它直接测量了转向系统所关注的位置。

这可帮助控制器检测实际转向位置，而不是完全依赖电机端信息。

因此，合适的控制架构可结合：

• 精密传动

• 低回差

• 高分辨率位置反馈

• 闭环运动控制

这一组合尤其适用于自主导航、海洋机器人和电子控制电动推进系统。

9. 频繁换向会使传动回差更为明显

电动舷外机转向可能涉及频繁改变方向。

保持航向的自主船舶可能会反复进行左右微小转向修正。

在这些换向过程中，传动系统内部的机械间隙会更加明显。

使用高回差减速箱时，电机可在转向输出端开始运动之前先反向转动。

这可能会在转向响应中引入延迟或死区。

低回差精密传动可减小这一影响，并提高小角度转向修正的一致性。

这也是谐波传动尤其适用于自主海洋应用，而不仅限于传统旋转机械的原因之一。

10. 紧凑集成可减少机械部件数量

传统电动转向系统可能需要电机、减速箱、联轴器、轴承、支架、位置传感器及其他机械部件。

每增加一个部件，都会增加一个需要设计、对准、装配和维护的机械接口。

集成式旋转执行器可将其中多项功能整合到紧凑单元中。

对于电动舷外机转向，这可以简化电机驱动传动系统与转向轴之间的连接。

更加集成的执行器架构还可减少对外部联轴器和传动级的需求。

在设计需要控制空间、重量和安装复杂度的紧凑型电动船舶和自主海洋平台时，这尤其有用。

11. 空心旋转结构可简化线缆布线

电气布线是集成式转向系统中的另一项考量因素。

电动舷外机可能需要电机电缆、编码器线缆、通信线缆、转向传感器及其他电气连接。

当这些部件位于旋转转向轴周围时，线缆布线可能变得困难。

当执行器设计和安装配置支持此功能时，空心旋转执行器可为布线提供中央通道。

这有助于减少外部线缆环路，以及运动机械部件与电气布线之间可能产生的干涉。

因此，对于紧凑型船舶推进系统，空心轴或空心旋转设计可提供额外的机械集成优势。

实际线缆布线方案仍须根据执行器的空心直径、旋转范围、密封结构、连接器配置和环境要求进行评估。

12. 谐波旋转执行器何时成为优选解决方案？

当多项要求同时存在时，谐波旋转执行器会特别具有吸引力。

转向系统可能需要在保持紧凑机械外廓的同时，提供相对较高的输出扭矩。

由于控制器需要频繁进行小角度修正，系统可能需要低回差。

其可能需要为自主导航提供精确的输出定位。

其可能需要编码器反馈以实现闭环转向。

由于推进系统对重量和体积有严格限制，其还可能需要高扭矩密度。

当这些要求重叠时，谐波传动的优势就更具意义。

因此，选择该技术并非仅因其是谐波减速箱。

而是因为精密传动、低回差、高减速比、高扭矩密度和紧凑集成的组合，符合系统级要求。

13. 谐波旋转执行器在船舶自动化中的应用

电动舷外机转向只是此类精密旋转运动技术的一项潜在应用。

自主水面艇可将旋转执行器用于电子控制的推进转向。

无人水面艇可使用紧凑执行器实现远程或自主转向系统。

电动船舶可将旋转执行器集成至电子控制推进架构中。

海洋机器人可能需要为推进单元、传感器、摄像机或其他有效载荷系统提供紧凑的旋转定位。

水下或海洋检测平台也可能需要受控旋转运动来定位传感设备，不过在这类应用中，环境防护要求尤为重要。

这些系统的共同要求是在有限机械空间内实现受控旋转运动。

这使精密传动技术的相关性超越了机器人和工厂自动化领域。

14. 精密传动同样适用于海洋机器人

海洋机器人正日益依赖紧凑型运动控制系统。

海洋机器人可能需要控制推进方向、摄像机朝向、传感器位置、机器人机构或其他旋转功能。

这些系统通常既受限于安装空间，又对重量、响应和定位有严格要求。

精密传动可为准确的旋转定位提供机械基础。

由于具有高减速比和低回差特性，谐波传动是此类应用的一种选择。

然而，海洋机器人带来了一项在室内工业自动化中不那么关键的额外工程考量：环境防护。

执行器选型时，必须考虑水接触、湿度、盐雾、腐蚀、振动、温度变化和密封要求。

因此，传动系统的精度性能应始终与其环境适用性一并评估。

15. 电动船舶推进需要系统级执行器选型

电动舷外机转向执行器不能脱离推进系统独立选择。

电机、传动系统、转向轴、安装结构、编码器、控制器、电源和船舶动力学都会影响最终性能。

所需转向扭矩应根据实际机械负载和流体动力负载计算。

所需转向速度应根据船舶操纵性要求确定。

随后应选择传动比，以平衡电机转速、输出扭矩和转向响应。

应依据所需转向精度评估回差和刚度。

应根据闭环控制架构选择编码器和控制接口。

最后，应在真实工况下验证执行器的热性能和环境防护性能。

这种系统级方法比仅根据标称扭矩值选择执行器更可靠。

16. 谐波旋转执行器何时可能并非必要？

并非每台电动舷外机都需要精密谐波传动。

对于采用手动或低精度转向的小型休闲船，传统电动转向机构可能已能提供足够性能。

如果应用对定位要求较低、转向循环次数有限、安装空间充足且成本约束较强，则更简单的电机和减速箱组合可能更合适。

精密传动的目的并非使每个转向系统都变得不必要地复杂。

相反，当应用确实需要兼顾紧凑性、扭矩密度、低回差、定位精度和受控旋转运动时，谐波旋转执行器技术才会体现其价值。

在选择实用工程解决方案时，这一区分十分重要。

17. 如何为舷外机转向选择谐波旋转执行器？

选型过程应从转向机构开始，而不是从执行器目录开始。

首先，应在真实工况下确定所需的持续和峰值转向扭矩。

然后，定义所需转向速度和最大转向角。

接下来，评估作用于执行器的机械负载，包括径向载荷、轴向载荷以及转向轴周围产生的外部力矩。

随后应根据减速比、回差、刚度、效率和预期使用寿命评估传动系统。

电机应与所需的速度和扭矩特性相匹配。

应根据所需转向精度和反馈架构选择编码器分辨率及安装位置。

还应确认电气参数，包括供电电压、通信接口和控制器兼容性。

最后，应根据实际海洋应用评估热性能、密封性、耐腐蚀性、耐振动性及其他环境要求。

因此，良好的执行器选型过程应考虑完整运动系统，而非单一规格参数。

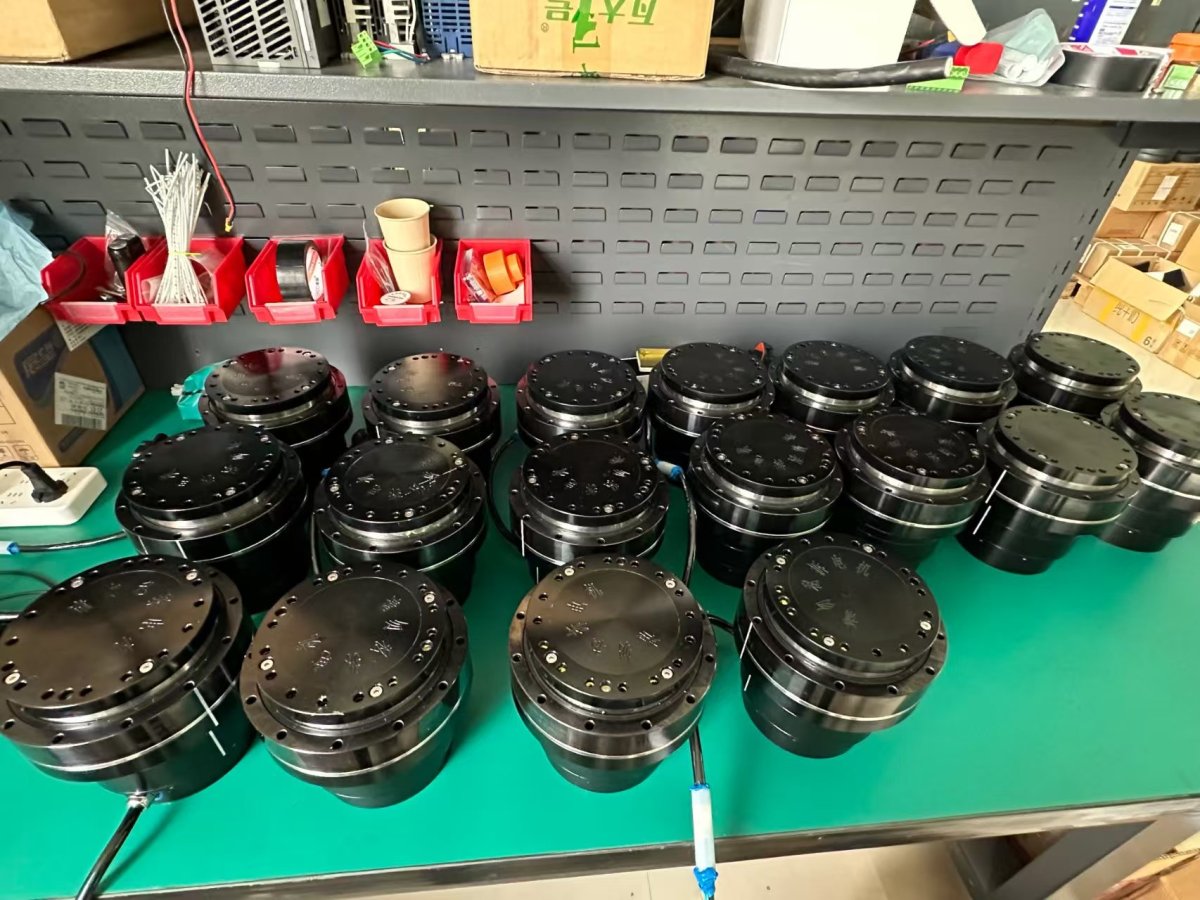

18. HONPINE 用于精密海洋运动的谐波旋转执行器

HONPINE 开发适用于需要紧凑机械集成、高扭矩密度、精密传动和受控旋转运动的应用的谐波传动及集成式旋转运动解决方案。

对于电动舷外机转向，当转向系统的需求超出基本电机驱动旋转时，可考虑采用 HONPINE 谐波旋转执行器。

涉及自主导航、电子转向、频繁角度修正、紧凑推进系统和闭环位置控制的应用，可受益于精密谐波传动的特性。

根据所选执行器配置，低回差、高减速比、编码器反馈、集成电机设计和空心旋转结构等特性，可有助于形成更紧凑且更易控制的转向架构。

但是，始终应根据实际转向扭矩、输出速度、工作周期、机械负载、安装尺寸、反馈要求和海洋环境条件选择正确的执行器。

HONPINE 可支持工程师根据完整转向系统评估合适的旋转运动解决方案，而非仅依据扭矩选择型号。

19. 超越舷外机转向：智能海洋系统的精密旋转运动

海洋行业对紧凑精密运动的需求正在不断扩大。

• 电动推进系统需要受控转向。

• 自主水面艇需要精确航向控制。

• 海洋机器人需要紧凑的定位机构。

• 遥控船舶需要可靠的电子转向。

智能海洋系统可能需要用于传感器、摄像机、推进单元和其他旋转机构的执行器。

在每种应用中，所需的扭矩、速度、精度、尺寸、反馈和环境防护组合均不相同。

这就是为何精密旋转执行器技术应被视为更广泛运动控制架构的一部分，而不是单一用途部件。

结论

问题并不在于每台舷外机是否都应采用谐波旋转执行器。

更重要的问题是，转向系统是否需要精密谐波传动所能提供的特性。

当电动舷外机转向系统需要准确角度定位、低回差、频繁变向、高扭矩密度、紧凑集成和闭环控制时，谐波旋转执行器可以成为极具吸引力的解决方案。

这些要求在自主水面艇、无人船、电动船舶推进、海洋机器人和智能海洋系统中日益常见。

对于较简单的手动或低精度转向应用，传统电机和减速箱可能已足够。

然而，对于先进的电动和自主转向系统，精密传动、低回差、高减速比、扭矩密度和集成式旋转运动的组合可提供显著的工程优势。

HONPINE 的谐波旋转执行器解决方案专为扭矩、紧凑性、定位和系统集成需要协同工作的精密旋转运动应用而设计。对于电动舷外机转向，应根据实际转向负载、速度、工作周期、机械结构、反馈要求和环境条件确定合适的配置。

最佳执行器不一定是最大或功率最高的执行器，而是其精密传动、扭矩、速度、反馈和机械集成能够满足完整船舶转向系统要求的执行器。
