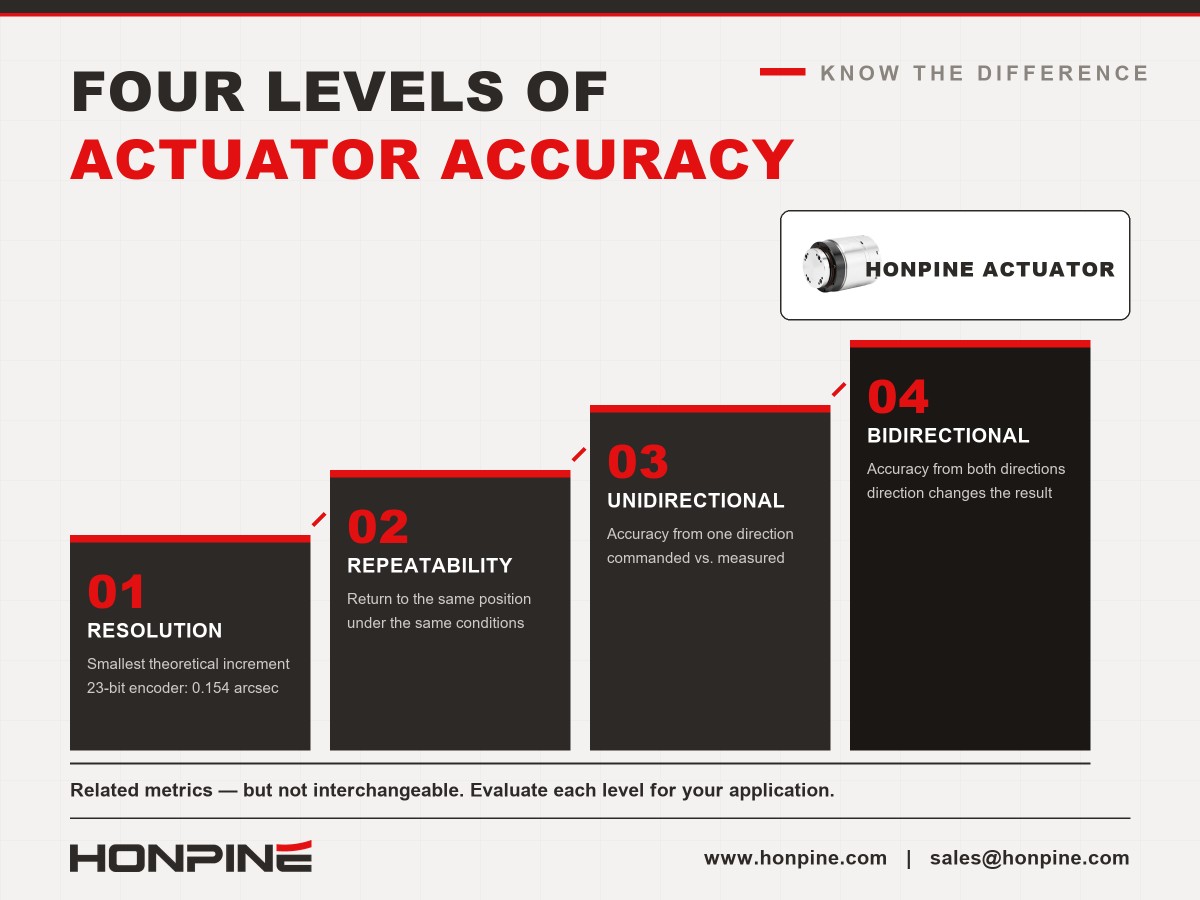

谐波传动执行器精度：为什么应从四个层面进行评估

谐波减速执行器的精度常常被误解，因为描述其运动性能时会使用多种不同的指标。编码器分辨率、重复定位精度、单向定位精度和双向定位精度彼此相关，但不能互换使用。

例如，高分辨率编码器可以提供极精细的测量增量，但这并不意味着执行器的输出轴能够达到同等水平的绝对定位精度。机械传动误差、结构柔顺性、轴承特性、编码器配置和控制参数都会影响最终结果。

对于选用谐波旋转执行器的工程师而言，了解这四个精度层面，有助于避免仅凭单一规格高估产品性能。

1. 分辨率：理论测量增量有多小？

分辨率是指测量或控制系统能够检测或指令的最小增量。在旋转执行器中，分辨率通常与编码器分辨率相关。

以配备23位单圈编码器的旋转执行器为例。该编码器将一圈划分为约839万个理论计数。对应的编码器轴角度增量约为0.154角秒。

如果将该编码器安装在减速比为101:1的谐波减速执行器电机侧，在假设传动比理想且不存在额外量化或处理限制的情况下，理论输出侧增量约为0.0015角秒。

这些数值看起来可能十分出色，但不应将其视为执行器的实际定位精度。

编码器测量的是其安装位置处的角运动。完整的执行器还包含可能引入传动误差、弹性变形、摩擦及其他偏差的机械部件。输出侧编码器配置、反馈架构、控制器和测量方法也会影响实际结果。

要点：分辨率描述测量或指令增量的精细程度，但不能单独确定执行器的输出位置精度。

2. 重复定位精度：执行器能否返回同一位置？

重复定位精度描述在规定条件下重复执行相同定位操作时，执行器返回同一位置的接近程度。

在工业自动化中，重复定位精度通常是一项非常实用的规格，因为设备可能需要重复执行相同的运动循环数千次甚至数百万次。

不过，必须在规定的测试条件下评估重复定位精度。测试方向、负载、速度、温度、安装刚度、控制设置和测量方法都可能影响结果。因此，在比较产品前，务必确认制造商所标注数值的测量方法。

为什么重复定位精度在实际应用中很重要？

重复定位精度对旋转分度、重复检测、点胶、螺钉锁付和零部件搬运等应用尤为重要。如果执行器每次都能到达一致的位置，机器通常可以通过校准补偿已知的系统性偏移。

然而，重复定位精度高并不一定意味着绝对定位精度高。执行器可能每次都返回几乎相同的位置，却始终略微偏离目标位置。

评估≤10角秒等规格时，工程师应确认适用型号、运行条件、测试方法，以及该数值代表单向还是双向重复定位精度。

3. 单向定位精度：实际位置与目标位置相差多远？

单向定位精度描述从指定方向接近目标时，指令目标位置与测量位置之间的偏差。

与评估重复运动一致性的重复定位精度不同，定位精度还反映指令位置与实际位置之间的系统性偏差。

谐波减速执行器的定位误差可能受到传动特性、机械变形、制造公差、装配条件和控制系统的影响。旋转过程中也可能出现周期性误差，其幅值和规律取决于具体设计和运行条件。

误差补偿能否提高定位精度？

在某些系统中，测得的误差图谱或补偿表可以降低可重复的系统性误差。控制器可以利用指令位置与实际位置之间测得的关系进行修正。

不过，补偿不能自动消除所有定位误差。补偿效果取决于误差规律的稳定性、测量质量、控制器能力、运行负载、温度及其他条件。随方向、负载或时间变化的误差可能更难以完全补偿。

因此，工程师应区分制造商的单向定位精度规格、经过补偿的系统结果，以及整机的整体定位性能。

4. 双向定位精度：方向变化会影响结果吗？

双向定位精度评估从两个方向接近目标时的定位性能。对于执行器频繁反向运行或需要从目标位置两侧精确定位的应用，这项指标十分重要。

机械传动特性、摩擦、弹性变形和方向相关误差，可能导致测量位置随接近方向而变化。实际影响取决于执行器设计、控制策略、负载和测试流程。

不应认为双向定位精度与单向定位精度相同。工程师应确认发布的规格是否涵盖两个方向，以及制造商如何定义和测量该结果。

对于旋转分度、扫描、检测及其他频繁反向运行的应用，这项指标可能尤为重要。在具有代表性的运行条件下测试执行器，有助于确定其性能是否满足应用要求。

HONPINE谐波旋转执行器规格

HONPINE提供外置驱动器谐波旋转执行器，包括实心轴和中空轴配置。这些配置可满足不同的安装要求，包括结构支撑、轴向穿线和与自动化设备集成。

下表汇总了部分型号系列及其标称规格。具体性能取决于型号和配置，因此工程师应在最终选型前查阅相关数据表。

比较规格时，不要将重复定位精度与单向定位精度视为相同数值。它们描述的是不同的性能特征，应结合机器的实际要求进行评估。

还应将编码器分辨率作为完整反馈与控制系统的一部分进行评估，而不是用它替代测得的输出精度。

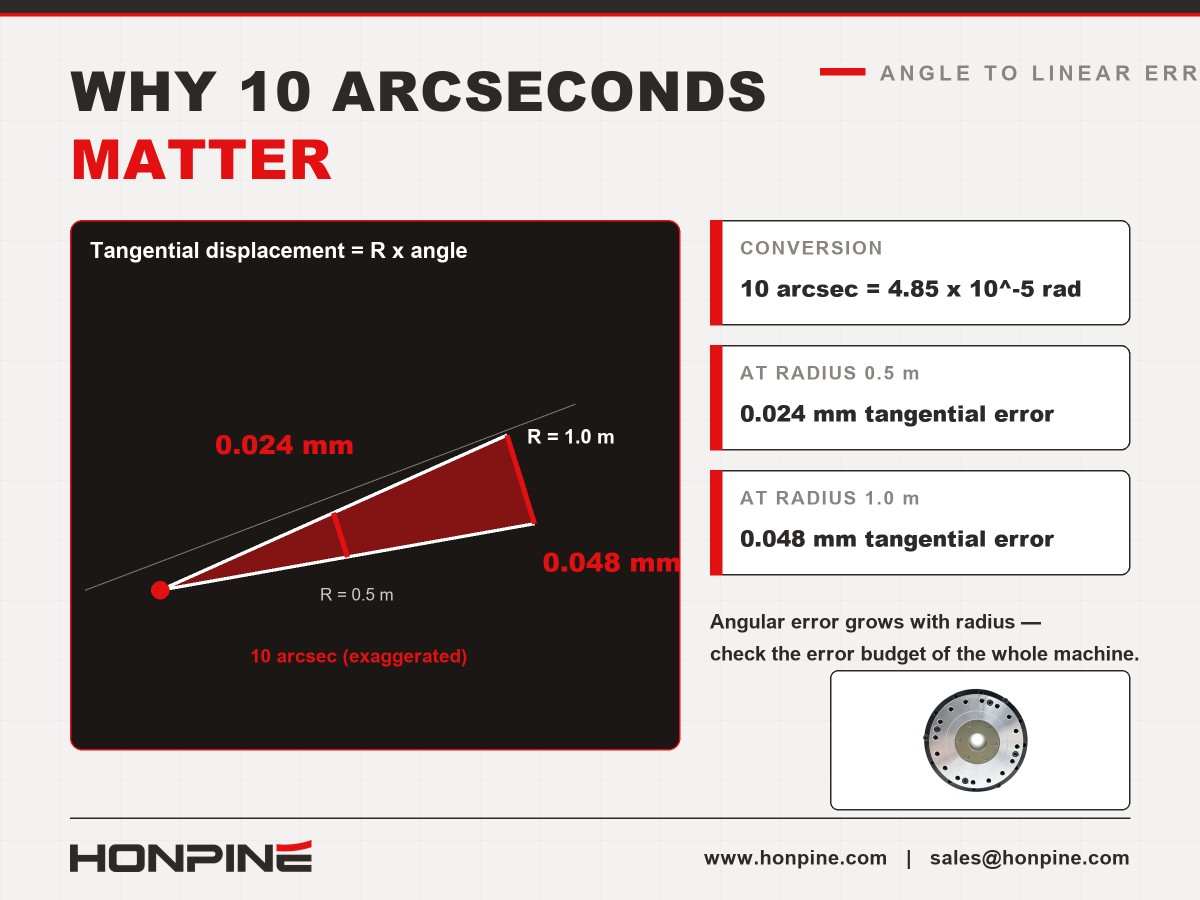

为什么10角秒对精密自动化很重要？

10角秒是很小的角位移，但其实际意义取决于旋转轴到定位误差关注点之间的距离。

10角秒约等于4.85 × 10⁻⁵弧度。对于距旋转轴0.5 m的点，这相当于约0.024 mm的切向位移；半径为1 m时，相应位移约为0.048 mm。

这些计算说明了角度误差如何转化为线性位移，但并不保证整机精度。整机还可能受到结构挠曲、安装误差、校准、热效应及其他误差来源的影响。

半导体设备与计量应用

半导体设备在晶圆搬运、检测、对准及其他自动化过程中可能需要精确的旋转定位。在这些系统中，除了执行器性能外，还必须考虑完整机构的精度和重复定位要求。

对于计量和检测用旋转台，定位要求可能尤其严格。工程师不应只评估执行器的重复定位精度和定位精度，还应考虑输出刚度、端面跳动、安装几何结构、振动、热稳定性和测量系统。

EFEM与真空机器人应用

设备前端模块（EFEM）和半导体搬运系统可能需要紧凑型旋转执行器，并为电缆、真空管路、气动管路或其他公用管线留出空间。

中空轴谐波旋转执行器可简化管线穿过旋转轴的布线。根据具体型号，较大的通孔有助于减少电缆拥挤，使设备集成更为便捷。

还应仔细核对环境要求。在某些安装中，IP65防护或定制IP67配置可能适用，但必须确认具体执行器及其连接器所需的防护等级。对于真空环境，应与制造商确认润滑剂释气、材料兼容性和运行条件，而不能仅凭执行器的一般规格进行推断。

谐波旋转执行器在3C自动化中的应用

在3C制造业（涵盖计算机、通信设备和消费电子产品）中，旋转执行器可用于分度台、键合系统、点胶设备、螺钉锁付工位和精密装配线。

合适的精度等级取决于工艺公差、旋转轴与工作点之间的距离、夹具设计以及整机的总误差预算。

例如，如果角度定位误差是唯一误差源，那么在半径为0.5 m处，±0.05 mm的线性公差对应约20.6角秒的角度公差。同样半径下，10角秒的角度误差对应约0.024 mm的切向位移。

这一对比有助于工程师评估某项执行器规格是否适合系统设计，但不能将其理解为整机公差保证，因为其他误差来源可能会占用部分误差预算。

当驱动电子设备需要安装在控制柜中，或机器的电气与热布局要求将驱动器与执行器分开时，外置驱动器架构可能也很有用。不过，比较外置驱动器和集成驱动器方案时，应依据实际电机性能、传动特性、控制带宽、散热条件、安装限制和系统总体要求。任何一种架构都不可能在所有应用中天然占优。

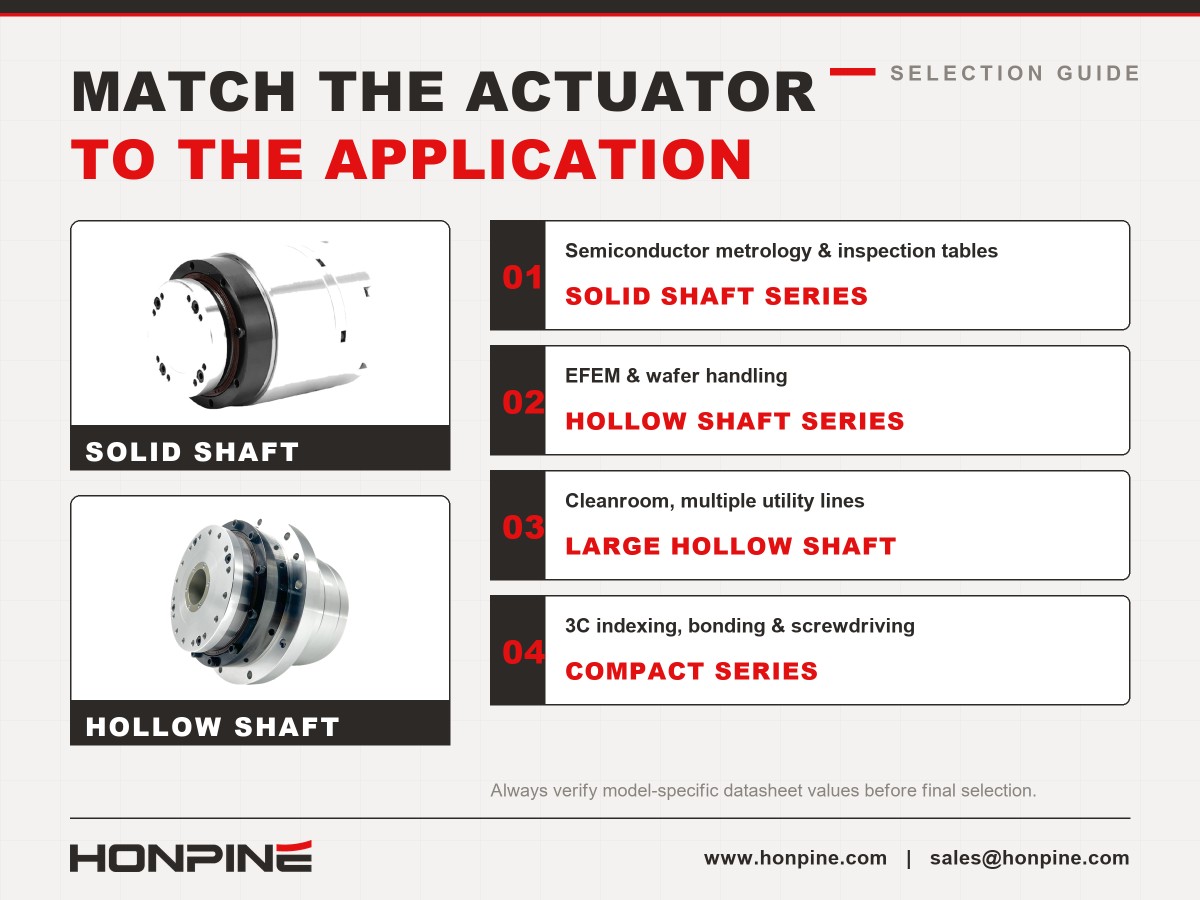

如何为您的应用选择合适的HONPINE执行器？

选型应从所需的输出性能和机械接口入手，而不是只看单一编码器或精度数值。

半导体计量与检测旋转台

对于精密旋转台，应评估定位精度、重复定位精度、扭转刚度、跳动、热特性和安装结构的刚度。若设计优先考虑特定的机械接口或支撑方式，实心轴配置可能适用。应根据系统误差预算核对所选型号的规格。

EFEM与真空搬运系统

对于EFEM和晶圆搬运应用，中空轴执行器有助于使电缆和公用管线穿过旋转轴。应根据实际布线需求选择通孔尺寸，同时核对负载、刚度、定位性能、环境兼容性和安装空间。

需要多条公用管线的洁净室系统

如果需要让多条电缆、气动管路或其他管线穿过旋转轴，大中空轴配置可能有助于简化集成。应针对具体型号比较可用通孔直径、执行器外形尺寸、安装接口和内部布线空间。

3C旋转分度、键合与螺钉锁付

对于3C自动化，应根据工艺公差、循环时间、负载、转动惯量和所需重复定位精度选择执行器。工艺公差较宽时，经济型型号可能已足够。若工作点距旋转轴较远或工艺公差较严，则应仔细评估角度误差预算。

定位精度要求接近5角秒的应用

如果应用要求定位精度达到约5角秒，不要仅依据一般规则选择传动类型。应索取针对具体型号的测试数据，并确认测试条件、输出测量方法、负载、控制配置和补偿策略。

如果高精度行星执行器或其他传动方案经测量后在性能、刚度和动态特性方面更适合应用，则值得纳入评估。最终决策应依据经验证的规格和系统级测试，而不能仅凭传动类别作出。

结论：应将精度作为完整的系统性能进行评估

谐波减速执行器精度不应仅凭编码器分辨率来判断。分辨率描述测量增量的精细程度；重复定位精度描述重复运动的一致性；单向定位精度描述从一个方向接近目标时的偏差；双向定位精度则考察从两个方向定位时的表现。

对于半导体设备、EFEM系统和3C自动化，最合适的执行器应是其经验证的性能符合机器精度要求、机械限制和运行环境的产品。

比较HONPINE谐波旋转执行器时，应核对具体型号和配置的规格，并结合反馈系统、控制器、安装结构和实际运行条件进行评估。与依赖单一醒目的精度数值相比，这种方法能为执行器选型提供更可靠的依据。
