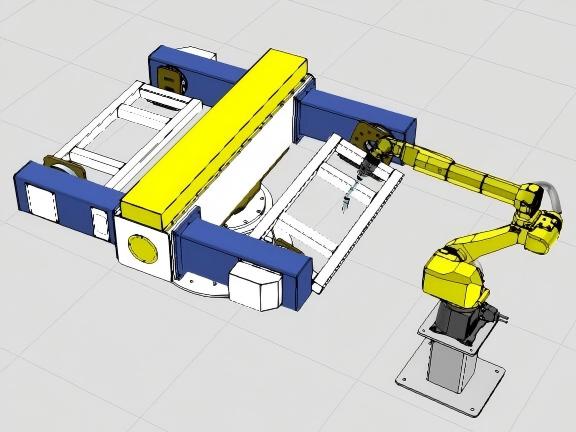

焊接变位机用RV减速器：重载焊接应用的选型与扭矩计算

简介

焊接变位机是自动化焊接系统中的关键运动部件。通过旋转和重新定位工件，它可使焊接机器人或操作人员在整个过程中保持合适的焊接角度。然而，对于重载焊接变位机而言，回转驱动所需承担的远不止简单的减速功能。它必须提供足够的输出扭矩、高扭转刚度、稳定的低速旋转、精确定位，以及在频繁加速、减速和换向过程中的可靠性能。

因此，RV减速器被广泛认为是中重载焊接变位机适用的传动解决方案。与传统齿轮减速器相比，RV齿轮减速器可在相对紧凑的结构中提供高扭矩密度、高刚度、低背隙以及优异的抗冲击载荷能力。

本文通过考虑工件质量、回转半径、输出转速、负载扭矩、惯量、加速度和定位要求，说明如何为焊接变位机选择RV减速器和伺服电机。

为什么焊接变位机要使用RV减速器？

焊接变位机通常以相对较低的输出转速运行，同时要求回转轴具有较高扭矩。与此同时，工件重量可能达到数百甚至数千千克。

因此，驱动系统需要将伺服电机的高速、相对低扭矩输出转换为可控的高扭矩回转运动。

RV减速器尤其适用于此类应用，因为它结合了多项对焊接变位机至关重要的特性：

• 高减速比

• 高输出扭矩

• 高扭转刚度

• 低背隙

• 高扭矩密度

• 优异的抗冲击载荷能力

• 低速旋转时运行稳定

• 兼容伺服电机定位系统

然而，正确的RV减速箱不应仅依据工件重量进行选择。实际计算应考虑焊接变位机完整的机械结构和运动工况。

焊接变位机的典型设计参数

以一台头尾架式焊接变位机为例，其初步规格如下：

本计算的目的是确定回转轴所需的大致减速比、电机扭矩和RV减速器扭矩容量。

在实际设备中，应以真实的工件几何形状、重心位置、夹具质量、惯量、加速时间和工作循环替换这些数值。

RV减速器选型与扭矩计算

步骤1：计算所需输出转速

规定的最大回转速度为：

70°/s

将角速度转换为每分钟转数：

nL = 70 / 360 × 60

因此：

nL ≈ 11.67 rpm

因此，焊接变位机在最大工作速度下需要约11.7 rpm的输出转速。

这种低输出转速是伺服电机与回转轴之间需要高减速比减速器的主要原因之一。

步骤2：确定RV减速器减速比

假设伺服电机的额定转速为3000 rpm：

i = nM / nL

代入数值：

i = 3000 / 11.67 ≈ 257

因此，从转速匹配角度看，约250:1范围内的减速比是合适的。

例如，采用250:1减速比时：

nL = 3000 / 250 = 12 rpm

相应的回转速度为：

12 × 360 / 60 = 72°/s

由此得到的最大输出速度约为72°/s，略高于要求的70°/s。

最终实际减速比应根据可选RV减速器减速比、伺服电机转速范围和所需运动曲线进行选择。

步骤3：计算工件惯量

工件的转动惯量对焊接变位机所需的动态扭矩有显著影响。

在初步工程估算中，可将负载简化为位于给定回转半径处的等效质量：

JL = m × R²

对于等效半径为0.6 m的500 kg工件：

JL = 500 × 0.6²

因此：

JL = 180 kg·m²

这只是初步近似值。在实际焊接变位机中，总转动惯量还应包括夹具、卡盘、安装板、联轴器、输出轴及其他旋转部件。

对于大型或不规则工件，计算实际重心和转动惯量将得出更可靠的结果。

步骤4：计算重力负载扭矩

如果工件重心偏离回转轴，重力将产生静态负载扭矩。

基本关系式为：

TL = m × g × e

其中，m为工件质量，g为重力加速度，e为重心与回转轴之间的垂直距离。

如果假设有效偏心距为600 mm：

TL = 500 × 9.81 × 0.6

因此：

TL ≈ 2943 N·m

该数值代表假设偏心负载条件下的重力扭矩。

区分工件物理半径与重心偏心距非常重要。如果工件重心接近回转轴，实际重力扭矩将显著低于这一保守示例。

在为实际焊接变位机选择RV减速器时，这一区别非常重要。

步骤5：考虑加速和减速扭矩

静态扭矩只是计算的一部分。

在加速和减速过程中，回转系统还必须克服工件的惯量。

惯性扭矩可采用以下公式估算：

TJ = JL × α

其中，JL为总转动惯量，α为工件侧的角加速度。

这意味着，承载相同500 kg工件的两台焊接变位机，如果加速时间不同，可能需要完全不同的RV减速器。

例如，为缓慢平稳旋转而设计的变位机，其动态扭矩可能相对较低；而具有快速加速和制动功能的高速变位机，则可能产生显著更高的峰值扭矩。

因此，最终RV减速箱选型时应始终纳入加速和减速曲线。

步骤6：计算所需伺服电机扭矩

RV减速器的输出扭矩可近似为：

Tout = TM × i × η

因此，所需电机扭矩为：

TM = Tout / (i × η)

假设：

TL = 2943 N·m

i = 250

η = 0.85

电机侧扭矩为：

TM = 2943 / (250 × 0.85)

TM ≈ 13.85 N·m

如果采用2.0的初步安全系数：

TM,rated = 13.85 × 2

TM,rated ≈ 27.7 N·m

因此，在该假设负载条件下，伺服电机的额定扭矩应约为28 N·m或更高。

一台以3000 rpm运行的典型11 kW伺服电机可提供约：

T = 9550 × P / n

T = 9550 × 11 / 3000

T ≈ 35 N·m

根据这一初步计算，11 kW、3000 rpm伺服电机可为假设工况提供足够的额定扭矩。

但是，最终电机选型还应验证峰值扭矩、过载能力、热容量、编码器分辨率和完整工作循环。

步骤7：按输出扭矩选择RV减速器

RV减速器必须能够持续传递所需负载扭矩，同时还应承受加速、减速、紧急停止和换向过程中的瞬态扭矩。

采用2.0的初步安全系数：

Tcontinuous ≥ 2943 × 2

Tcontinuous ≥ 5886 N·m

采用静态负载扭矩三倍进行保守峰值负载校核：

Tpeak ≥ 2943 × 3

Tpeak ≥ 8829 N·m

因此，在该假设偏心负载条件下，具有以下规格的RV减速器：

额定输出扭矩 ≥ 6000 N·m

以及：

峰值扭矩能力 ≥ 9000 N·m

可作为进一步型号选择的合理起点。

应根据制造商的额定扭矩、允许峰值扭矩、使用系数、输入转速、寿命等级和工作循环选择实际减速器。

峰值扭矩为何对焊接变位机至关重要？

焊接变位机很少以恒定速度运行。

典型运动循环可能包括：

加速 → 匀速旋转 → 减速 → 停止 → 反向旋转

在这些转换过程中，工件的惯性扭矩可能十分显著。

紧急停止可能产生更高的瞬态负载。

因此，仅根据RV减速器的连续额定扭矩进行选择，可能导致传动系统规格不足。

应同时检查以下参数：

• 连续输出扭矩

• 峰值输出扭矩

• 输入转速

• 输出转速

• 负载惯量

• 加速和减速

• 工作循环

• 径向和轴向载荷

• 背隙和扭转刚度

这种方法可为RV减速器选型提供更可靠的基础。

RV减速器背隙与定位精度

定位精度是自动化焊接变位机的另一项重要考量。

机械传动链通常由以下部分组成：

伺服电机 → RV减速器 → 输出轴 → 夹具 → 工件

该传动链中的任何机械误差都可能影响最终工件位置。

背隙尤为重要，因为回转方向反转时可能在输入端和输出端之间引入角度误差。

例如，假设角度误差为1角分：

θ = 1 / 60 × π / 180

θ ≈ 0.000291 rad

在600 mm回转半径处：

ΔL = θ × R

ΔL ≈ 0.000291 × 600

ΔL ≈ 0.175 mm

该示例表明，当应用要求在工件半径处达到约0.1 mm级线性重复精度时，仅减速器背隙就可能成为重要因素。

但是，系统定位精度不能仅由减速器背隙确定。

它还取决于：

• 伺服编码器分辨率

• 伺服控制性能

• RV减速器传动精度

• 扭转变形

• 输出轴刚度

• 夹具刚度

• 安装精度

• 工件变形

因此，高分辨率编码器并不能自动保证高机械定位精度。

如何改善焊接变位机的定位性能？

采用低背隙、高刚度RV减速器

低背隙、高扭转刚度减速器有助于减少由负载变化和换向运动引起的角位移。

采用高分辨率绝对值编码器

绝对值编码器可向伺服系统提供精确反馈，并可降低定位不确定性。

对于断电后需要保持位置的应用，也可考虑多圈绝对值编码器。

提高输出侧结构刚度

即使是高性能RV减速器，也无法补偿输出轴、安装板、夹具或机架的过度变形。

因此，机械结构应针对实际工件负载设计足够的刚度。

考虑输出侧位置反馈

对于高精度焊接变位机，输出轴上的直接位置反馈可比仅依靠电机侧编码器，更准确地反映实际工件位置。

单驱动与双驱动焊接变位机

头尾架式焊接变位机可采用单回转驱动或双驱动配置。

单驱动焊接变位机

在单驱动设计中，一套驱动系统提供主要回转扭矩。因此，RV减速器、输出轴、轴承布置和机架必须能够承受完整负载工况。

双驱动焊接变位机

双驱动配置在工件两端均采用伺服电机和减速器。

如果负载均匀分布，理论上每个驱动可承受约一半的总平均扭矩。

但是，在最终工程设计中，不能简单地将总负载除以二。

机械对中、伺服同步、刚度、摩擦和负载分配方面的差异，可能导致两套驱动系统之间的扭矩分担不均。

因此，双驱动焊接变位机既需要机械同步，也需要协调的伺服控制。

RV减速器用于焊接变位机的主要优势

高扭转刚度

高扭转刚度有助于在焊接过程中保持工件定位稳定，并减少因负载变化引起的角度偏转。

高扭矩密度

RV齿轮减速器可在相对紧凑的壳体内提供高输出扭矩，适用于安装空间有限的重载回转轴。

低背隙

低背隙有助于提高换向精度和重复定位精度，这对于机器人焊接应用尤为重要。

高抗冲击载荷能力

大型工件在加速、减速、装载和紧急停止过程中可能产生显著瞬态负载。尺寸合适的RV减速器可提供这些工况所需的机械强度。

适用于伺服控制运动

RV减速器可与AC伺服电机和高分辨率编码器结合，为自动化焊接设备构建闭环回转定位系统。

500 kg焊接变位机的RV减速器选型示例

针对本文所讨论的示例：

基于这些初步计算，可将额定输出扭矩约6000 N·m或更高且具备足够峰值扭矩能力的RV减速器，作为进一步评估的候选方案。

确认实际工件重心、总惯量、加速时间、工作循环、径向和轴向载荷、安装配置及所需使用寿命后，应确定准确的减速器型号。

为焊接变位机选择RV减速器时的常见错误

仅根据工件重量选择减速器

500 kg工件并不意味着在每种应用中都需要相同规格的RV减速箱。

重心偏心距、惯量、加速度和夹具几何形状都会显著改变所需扭矩。

忽略动态扭矩

对于涉及快速加速、制动或换向的应用，仅有静态重力扭矩是不够的。

最终计算中应包含惯性扭矩。

仅按电机功率选型

11 kW伺服电机并不能自动确定正确的RV减速器。

减速器必须根据输入转速、输出扭矩、峰值扭矩、减速比、惯量、工作循环和机械载荷进行匹配。

忽略背隙

减速器可能提供足够扭矩，但如果其机械精度和刚度不满足应用要求，仍可能无法达到所需的定位性能。

忽略夹具和旋转结构

工件并非唯一的旋转质量。卡盘、夹具、安装板、联轴器、轴及其他部件也会影响总转动惯量。

结论

为焊接变位机选择RV减速器，不仅仅是使减速器与工件重量相匹配。应根据负载扭矩、重心偏心距、转动惯量、加速度、最高转速、峰值扭矩、背隙、扭转刚度和定位要求，对完整回转系统进行评估。

对于本文讨论的500 kg焊接变位机示例，最大回转速度70°/s对应的输出转速约为11.67 rpm。使用3000 rpm伺服电机时，约250:1的减速比可提供约12 rpm的输出转速。

在假设重心偏心距为600 mm的条件下，计算得出的重力扭矩约为2943 N·m。采用初步安全系数后，连续输出扭矩要求约为5886 N·m，而保守的峰值负载校核结果约为8829 N·m。

这为重载焊接变位机选择高扭矩、高刚度RV齿轮减速器提供了有用的起点。

但是，对于实际设备设计，应采用真实工件重心、完整转动惯量、加速和制动曲线、夹具质量、径向和轴向载荷、工作循环，以及所选RV减速器的具体技术数据来细化这些计算。

正确匹配的RV减速器和伺服电机可提供机器人焊接变位机、焊接滚轮架及其他重载自动化回转设备所需的高扭矩、精确定位、稳定低速旋转和机械刚度组合。
