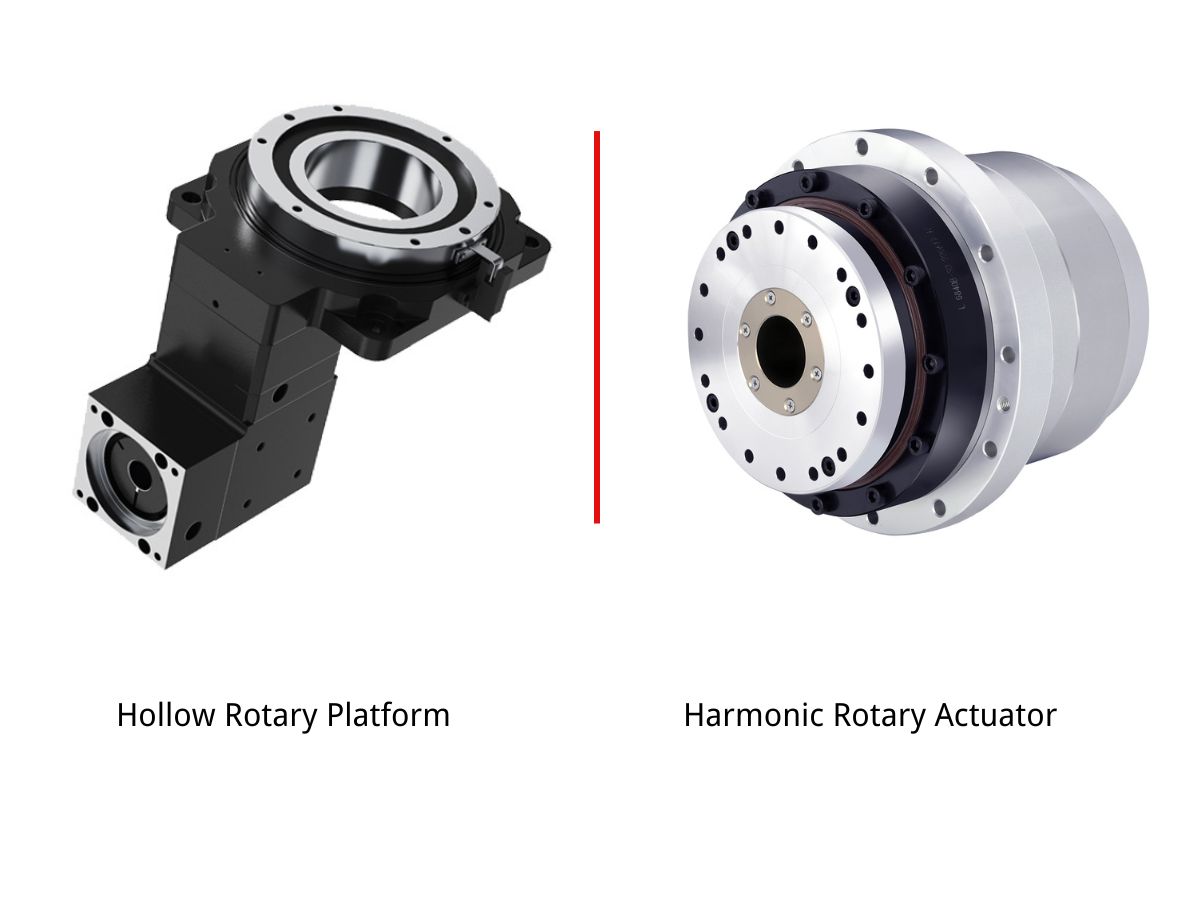

空心旋转平台与谐波旋转执行器：应用对比与可互换性

大家好，我是 HONPINE 技术总监 Theodore Li。

对于为工业自动化设计精密旋转工位的工程师而言，有一个问题经常令人困惑：当设备需要高精度旋转、分度或旋转定位时，应选择中空旋转平台，还是谐波旋转执行器？

两者可以互相替代使用吗？哪些应用可以采用任一方案？又在哪些应用中不应直接替代？

许多人简单地认为，两者都是具有高精度的精密旋转传动产品，因此应该可以互换使用。然而，设备实际投入运行后往往会出现问题：负载能力不足、刚性不够、振动、速度受限或使用寿命缩短。

因此，让我们深入了解中空旋转平台和谐波旋转执行器之间的应用边界。了解差异后，您可以在初始设计阶段作出更合适的选择，而不是在设备制造完成后才发现问题。

1. 根本区别：两者的结构角色不同

尽管两者都可用于高精度旋转运动，但其结构特点和应用侧重点不同。

中空旋转平台侧重于高刚性、负载能力和稳定的旋转运动。它通常采用齿轮传动结构，配合刚性壳体和承载结构。其非常适合需要承载工件、夹具、工装或其他外部负载的旋转工位。

中空结构还可使电缆、气管及其他管线从中心穿过，从而简化设备布局，并减少旋转运动过程中的电缆干涉。

另一方面，谐波旋转执行器更侧重于紧凑尺寸、高减速比、低背隙、高定位精度和高扭矩密度。它将谐波传动机构与电机及其他部件集成，提供紧凑型旋转驱动解决方案。

这使谐波旋转执行器特别适用于机器人关节、紧凑型精密机构，以及对安装空间和重量要求较高的应用。

因此，关键区别并不只是哪个产品的精度更高。

而在于完整系统的机械架构、负载条件、刚性、安装空间和运动要求。

在判断两种方案是否能够真正相互替代时，理解这一基本差异十分重要。

2. 两者均可适用的应用

首先，我们来看相对容易互换的应用。

2.1 轻载精密角度定位

例如小型检测转台、镜头校准机构、精密角度调节机构及其他小型旋转定位系统。

当负载较轻、外力有限，且冲击或偏心负载较小时，中空旋转平台和谐波旋转执行器均可能适用。

在此类应用中，最终选择主要可取决于安装空间、所需刚性、中空直径、定位精度、电机配置和成本。

2.2 低速、间歇分度及旋转运动

当旋转速度相对较低、加减速得到控制，且不存在频繁高速正反转或显著冲击时，只要选型合适，两种方案都能提供稳定的旋转运动。

简单来说：

轻载、低速、冲击有限且偏心负载有限的条件下，中空旋转平台和谐波旋转执行器均可考虑。

但即使在这些应用中，最终选型前仍应核查实际扭矩、径向负载、轴向负载、倾覆力矩、工作周期和定位要求。

3. 通常更适合使用中空旋转平台的应用

这是工程师容易作出错误选型的领域之一。

3.1 重载、夹具和工件旋转

当旋转工位需要承载较重的工件、夹具、工装系统或偏心负载时，结构刚性和承载能力变得非常重要。

中空旋转平台通常将传动系统与刚性承载结构集成在一起。根据其设计，可直接承受径向负载、轴向负载和倾覆力矩。

对于此类应用，不能只看谐波旋转执行器的输出扭矩来进行选型。还需要考虑输出端承载能力、允许的径向和轴向负载、扭转刚度、外部力矩、工作周期和使用寿命。

因此，对于重载旋转工位，尺寸选择合适的中空旋转平台可能是更适合的解决方案。

3.2 频繁启停、正反转和冲击

一些自动化旋转工位需要频繁加减速、反复改变旋转方向，或在外部冲击载荷下运行。

这些条件对传动系统提出了额外要求。

循环载荷、扭转刚度、轴承载荷、热工况和疲劳寿命都需要考虑。

当旋转工位本身需要直接承受较大的外部负载和重复动态力时，刚性中空旋转平台可能具有优势。

在选型正确并于规定工况内运行时，谐波旋转执行器也可用于动态应用。然而，低背隙绝不应成为选择它的唯一理由。

3.3 需要高速连续旋转的应用

对于需要连续旋转或较高转速的应用，设计人员需要考虑的不仅仅是标称转速。

热管理、轴承转速、传动效率、润滑、电机转速和长期运行温度都会影响最终性能。

谐波旋转执行器可在合适的应用中以相对较高的速度运行，但需仔细评估其额定转速、热特性、润滑和工作周期。

当应用要求稳定连续旋转，同时需要刚性承载结构时，中空旋转平台可能更适合。

因此，重要的问题并不只是哪个产品更快。真正的问题是，在目标运行条件下，完整的旋转系统能否保持所需的精度、温度、耐久性和稳定性。

4. 更适合使用谐波旋转执行器的应用

在某些应用中，谐波旋转执行器的紧凑结构可提供明显优势。

4.1 超紧凑、轻量化设备

当安装空间非常有限时，旋转机构的尺寸和重量可能成为主要设计限制。

谐波旋转执行器将谐波传动机构与电机及其他部件集成，可提供高减速比和高扭矩密度的紧凑型解决方案。

这使其适用于机器人关节、精密机构、紧凑型自动化模块及其他空间要求严格的应用。

与尺寸更大的旋转平台结构相比，谐波旋转执行器可更容易实现紧凑的机械布局。

4.2 高精度定位与低背隙

谐波旋转执行器广泛应用于重视低背隙、高定位精度和紧凑传动的场合。

典型应用包括精密装配、光学设备、机器人关节、半导体设备、检测系统及其他精密运动机构。

但需要理解的是，背隙和整体定位精度并不完全是同一概念。

设备的最终定位精度还受到编码器分辨率、结构变形、轴承特性、装配公差、伺服控制、热效应和整机刚性的影响。

因此，应根据完整运动系统的要求选择谐波旋转执行器，而非仅比较某一项目录规格。

5. 中空旋转平台与谐波旋转执行器：关键选型因素

在两者之间进行选择时，不要仅比较产品名称或某一项单独规格。

应考虑实际应用条件。

此表仅作为初步参考。

对于实际设备设计，工程师还应核查输出扭矩、旋转速度、加速度、有效负载、径向负载、轴向负载、倾覆力矩、工作周期、所需使用寿命、安装尺寸、中空直径和控制要求。

6. 中空旋转平台还是谐波旋转执行器：如何选择？

在初始设计阶段，您可以采用一个简单的经验法则。

重载、直接支撑工件、高刚性、较大外部力矩及要求严苛的旋转工位结构：优先考虑中空旋转平台。

轻量化设计、紧凑安装、高减速比、低背隙和高扭矩密度：优先考虑谐波旋转执行器。

但是，这些分类并非绝对。

高性能中空旋转平台同样可以提供高定位精度，而设计合理的谐波旋转执行器也可用于要求严苛的工业应用。

重要的是，不要仅根据背隙、扭矩或整体尺寸等单一参数来选择旋转解决方案。

而应评估完整的机械系统，并在以下因素之间找到最佳平衡：

负载能力、刚性、精度、速度、耐久性、安装空间和成本。

7. 精密自动化中的中空旋转平台和谐波旋转执行器

两种技术均可用于精密自动化，但其理想应用不同。

7.1 工业自动化

中空旋转平台适用于需要支撑工件、夹具、工装或检测设备，同时保持稳定旋转定位的自动化旋转工位。

谐波旋转执行器可用于紧凑型旋转机构、机器人系统，以及集成式电机和传动设计有助于减小整机尺寸的应用。

7.2 半导体和 3C 自动化

半导体制造和 3C 自动化设备通常要求高定位精度、紧凑的设备布局、低振动和可靠的电缆布线。

当旋转机构需要直接支撑相对较大的夹具或检测组件时，中空旋转平台可能是不错的选择。

当安装空间有限，并且低背隙、紧凑性和集成运动十分重要时，谐波旋转执行器可能更适合。

7.3 机器人

机器人关节通常需要紧凑尺寸、高扭矩密度、低背隙和精确运动控制。

对于这些应用，谐波旋转执行器得到广泛使用，因为其紧凑传动结构可集成到机器人关节中。

中空旋转平台也可用于机器人定位机构、旋转工作站及其他需要输出结构直接支撑外部负载的应用。

7.4 CNC 和精密旋转轴

CNC 旋转轴要求兼顾定位精度、刚性、负载能力、速度和热稳定性。

中空旋转平台可适用于需要直接支撑工件和夹具的转台及定位工位。

对于重视低背隙、高减速比和紧凑集成的紧凑型旋转轴及机构，可考虑采用谐波旋转执行器。

8. 工程师在用一种替代另一种之前应检查什么？

在用谐波旋转执行器替代中空旋转平台，或用中空旋转平台替代谐波旋转执行器之前，工程师应评估完整的机械负载。

关键参数包括：

• 有效负载和夹具重量

• 所需输出扭矩

• 径向负载

• 轴向负载

• 倾覆力矩

• 最高旋转速度

• 连续旋转速度

• 加速度和减速度

• 正反转频率

• 工作周期

• 定位精度和重复精度

• 扭转刚度

• 背隙

• 安装空间

• 中空直径和电缆布线要求

• 所需使用寿命

• 工作温度和热工况

这些参数决定了替代方案是否能够真正满足设备要求。

例如，即使所需旋转扭矩本身并不特别高，承载偏心夹具的旋转机构也可能产生显著的倾覆力矩。

在这种情况下，输出端承载能力和结构刚性可能比仅仅关注标称扭矩额定值更重要。

9. 结论

中空旋转平台和谐波旋转执行器都是高精度旋转运动解决方案，但并不能在每种应用中自动相互替代。

对于重载、直接支撑工件、高刚性、较大外部力矩和要求严苛的旋转工位，中空旋转平台通常是更合适的选择。

对于紧凑安装、轻量化机械设计、高减速比、低背隙、高扭矩密度和集成式旋转运动，谐波旋转执行器可能是更佳选择。

正确选择最终取决于设备的实际运行条件。

在用一种技术替代另一种技术之前，工程师应评估有效负载、扭矩、速度、加速度、径向和轴向负载、倾覆力矩、工作周期、定位精度、刚性、使用寿命、安装限制和控制要求。

了解这些可替代性边界，有助于设备设计人员避免过度设计和规格不足，同时实现更可靠、更具成本效益的精密旋转运动系统。

如果您有具体的旋转工位或自动化应用，且不确定中空旋转平台还是谐波旋转执行器是更好的选择，您可以联系 HONPINE，并提供基本负载、速度、精度和安装要求。我们的工程团队可以协助评估合适的旋转传动解决方案。
