鸿磐谐波减速伺服电机如何实现超高性能和超高精度

鸿磐谐波减速伺服电机通过集成高精度谐波减速机、高精度光学编码器和高功率密度电机的模块化架构，实现超高性能与精密度。采用激光干涉仪进行专业测试，确保位置指令执行稳定、精准且可预测，满足高端工业应用对精密运动的严苛要求。

鸿磐谐波减速伺服电机的设计理念

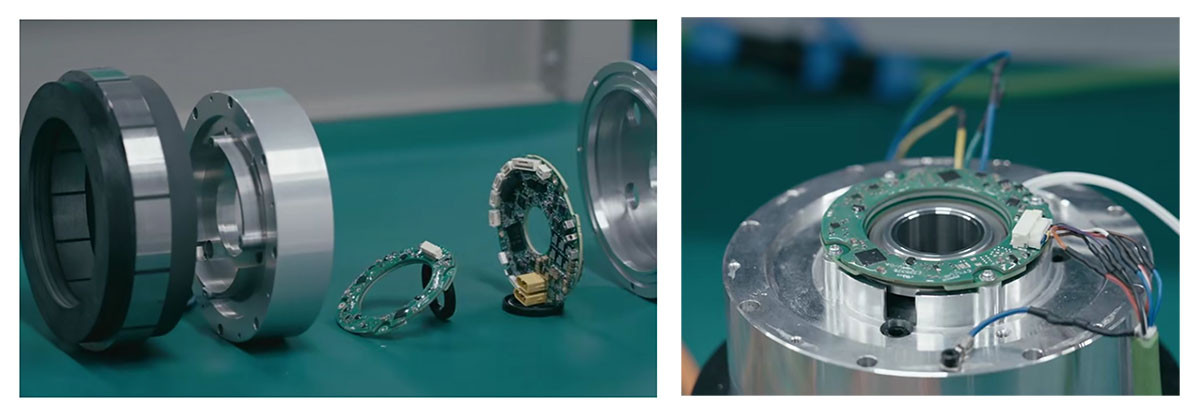

• 电机部分采用通用工业伺服设计，配备双轴承支撑结构，确保高旋转精度和卓越稳定性。高功率密度电机提供的额定扭矩为减速机最大平均负载扭矩的1.2倍。结合轻量化转子，实现高动态响应。






• 编码器采用高精度光学绝对式多圈编码器，分辨率可选23-bit或17-bit。

• 可选配电磁制动器，布线可从侧面或端面引出。

• 电机封装后，鸿磐会对每台电机进行单独性能测试。测试完成后，再以模块化方式组装旋转执行器。

• 当精度超出其使用寿命而下降时，仅需更换减速机，从而降低客户的维护成本。

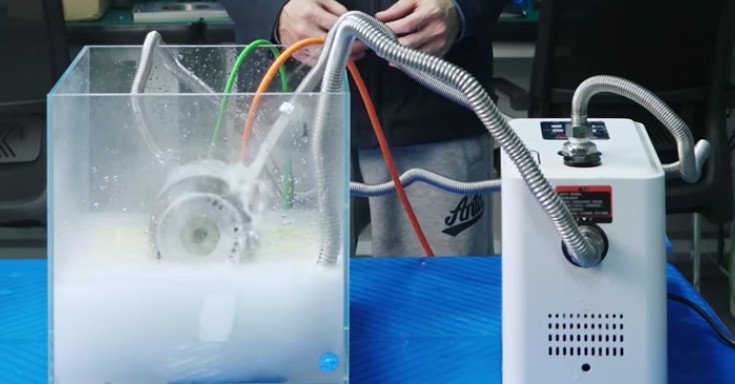

• 鸿磐谐波减速伺服电机采用全封闭式设计，防护等级达到IP65。

为何鸿磐谐波减速伺服电机能够实现超高精度

鸿磐谐波减速伺服电机采用Renishaw激光干涉仪进行测试，该系统包括旋转部件、激光头、光学反射镜和测试软件。通过驱动器的脚本程序控制旋转——通常每10 degrees采样一个点，正向旋转得到36个点，反向旋转得到36个点，并重复两次。测试软件会生成一组精度曲线。

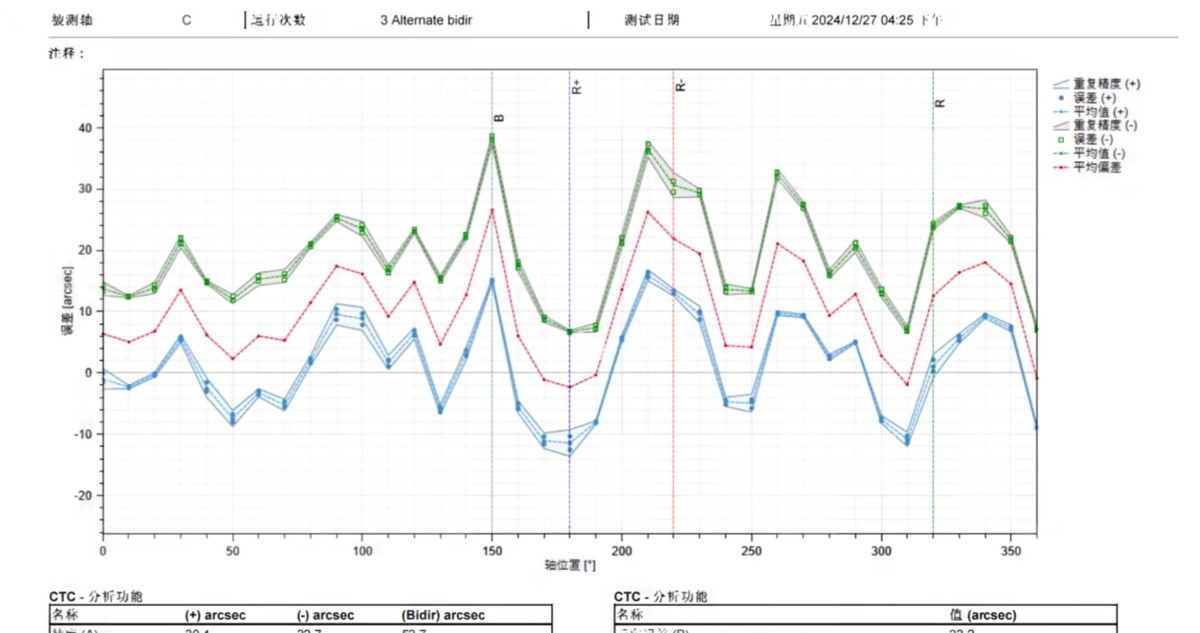

蓝线表示0-360 degree精度曲线，绿线表示360-0 degree精度曲线，红线则是蓝线与绿线的平均值。30.4 arc-seconds的精度表示蓝线最高点与最低点之间的差值，而32.7 arc-seconds指的是绿线的对应差值。该数值代表定位精度，也称为角度传动精度。例如，理论上60-degree的运动可能因背隙误差而无法实现，导致实际运动仅为59.991 degrees。

理想情况下，蓝线和绿线应当完全重合。同一角度下的最大差值定义为重复定位精度，而正向360-degree运动与反向360-degree运动在同一点的误差定义为反向误差。

在日常软件调试中，这三个数值——定位精度、重复定位精度和反向误差——最直接影响旋转执行器的传动精度。某些系统可以对测量数据进行补偿，以实现更高的定位精度。

鸿磐谐波减速伺服电机采用自主研发的谐波减速机，并对电机和编码器执行严格的选型标准。整体精度与制造工艺均达到高标准，误差控制在极低水平。适用于医疗机器人、3C自动化设备、半导体设备、航空航天、CNC机床、激光设备以及印刷包装机械等高端应用领域。
