如何根据需求选择最合适的RV减速机

作为精密传动的核心部件，RV减速机广泛应用于工业机器人、机床回转工作台、自动化设备等领域。其以高精度、高刚性和高负载能力而备受青睐。然而，对于许多首次使用RV减速机的企业来说，如何从众多型号和参数中选择合适的型号，往往是一个重大挑战。本文将从RV减速机的基本原理入手，深入探讨其现状和关键参数，并详细说明选型步骤，帮助您轻松掌握RV减速机选型要点。无论是初学者还是经验丰富的工程师，都能从本指南中受益。

1. RV减速机的工作原理：为什么它们如此出色？

RV减速机（Rotary Vector Reducer）是一种采用平面中心减速机构的高精度控制减速机。其核心在于两级减速设计：

第一级减速：行星齿轮减速。输入轴的旋转通过输入齿轮传递至行星齿轮，实现初步减速。

第二级减速：差动齿轮减速（摆线针轮机构）。行星齿轮与曲轴相连，驱动RV（摆线）齿轮作偏心运动。RV齿轮比针轮少一个齿，从而实现高减速比。

这种设计使RV减速机中许多齿轮齿同时啮合，在提供高刚性和抗过载能力的同时，实现了紧凑、轻量化的尺寸。此外，由于回程间隙小、旋转振动低、惯量低，RV减速机能够实现平稳运行和高精度定位。

减速比公式为：

R = 1 + (Z2 / Z1) * Z4

其中Z1为输入齿轮齿数，Z2为行星齿轮齿数，Z4为针轮齿数。总减速比i = 1/R。

2. 如何根据RV减速机的应用领域选择合适的系列

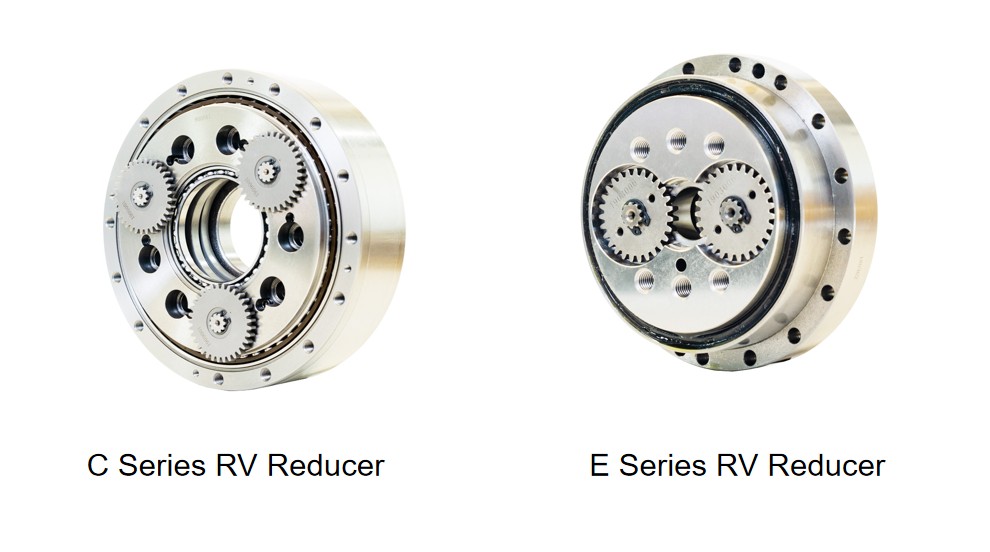

您可以根据RV减速机三大主要系列的特性选择最合适的系列（以鸿磐为例）：

E系列：经济型，适用于一般工业应用。

C系列：中空结构，便于布线，适用于机器人关节。

N系列：紧凑轻量，性能优化，用于高精度应用。

这些产品广泛应用于：

工业机器人：如6轴机器人的关节部位。

机床：刀塔、ATC换刀装置等。

半导体设备：精密定位平台。

AGV：驱动单元。

3. RV减速机常识：关键参数解析

额定扭矩 (T₀)： 减速机在额定输出转速下运行时的允许扭矩。它并不是最大负载极限。

允许启停扭矩 (Ts₁)： 加速/减速过程中允许的最大扭矩，通常为额定扭矩的2.5倍。

允许瞬时最大扭矩 (Ts₂)： 紧急停止或冲击时的允许值，通常为额定扭矩的5倍。

允许输出转速 (Ns₀)： 空载下的最大输出转速，受温度和负载条件影响。

回程间隙与失动量： 回程间隙是指扭矩为零时的扭转角。失动量是在额定扭矩±3%范围内滞回曲线的宽度。RV减速机通常控制在1 arcmin以内。

扭转刚度： 单位扭转角所需的扭矩，反映减速机的抗变形能力。

寿命： 额定寿命通常为6000小时（在额定扭矩和转速下）。

4. 如何选择RV减速机以确保系统稳定性

步骤 1：明确负载条件

首先，明确设备的安装方向、质量、形状和运行条件。
示例：水平回转工作台，圆盘质量180kg，4个工件每个20kg，旋转角度180°，周期时间20s，每日运行12小时。

步骤 2：确认使用环境

环境温度应在-10°C至40°C之间，减速机表面温度不应超过60°C。湿度低于85%，无冷凝。

步骤 3：计算负载转动惯量和恒定运行扭矩

转动惯量计算：J_L = (1/8) * M * D²（其中M为质量 (kg)，D为直径 (m)。注意：确保单位一致，D以米为单位）。

恒定运行扭矩计算：T_s = (μ * M * g * D_bearing) / 2（其中 μ 为摩擦系数，通常为0.015；g 为重力加速度 9.8 m/s²；D_bearing 为支撑轴承的节圆直径 (m)）。

步骤 4：设定运行模式

确定加速/减速时间和恒速。假设输出转速为15 rpm，旋转时间为2.5s，则加速时间为0.5s，减速时间为0.5s，恒速时间为1.5s。

步骤 5：计算加速/减速扭矩

加速扭矩：T_acc = J_L * α（α 为角加速度 = (2πN) / (60 * t_acc)）

总加速扭矩：T₁ = T_acc + T_s

总减速扭矩：T₃ = T_dec - T_s（T_dec = J_L * α_dec；电机提供制动力）

最大扭矩：T_max = max(|T₁|, |T₃|)

步骤 6：计算平均转速和平均负载扭矩

平均转速 (N_m)：N_m = (t₁*N₁ + t₂*N₂ + t₃*N₃) / (t₁ + t₂ + t₃)

平均负载扭矩 (T_m)：T_m = ³√[ (t₁*N₁*T₁^(10/3) + t₂*N₂*T₂^(10/3) + t₃*N₃*T₃^(10/3)) / (t₁*N₁ + t₂*N₂ + t₃*N₃) ]

步骤 7：根据寿命要求计算所需额定扭矩

每日循环次数：(每日运行小时数 * 3600) / 周期时间 (s)

每日运行时间（运动部分）：每日循环次数 * 每周期旋转时间 (s)

年运行时间 (H)：每日运行时间（小时） * 每年运行天数

所需额定扭矩 (T_R)：T_R = T_m * ³√[ (年运行时间 * 设计寿命年数) / K ]（其中K为额定寿命，通常为6000小时）。

步骤 8：校核关键参数

启停扭矩：确保T₁和T₃小于Ts₁。

输出转速：平均转速N_m应小于允许输出转速Ns₀。

急停冲击：冲击扭矩T_emergency应小于Ts₂，且冲击次数应在允许范围内。

轴向负载和力矩负载：根据允许力矩负载图确认其处于安全范围内。

步骤 9：计算使用寿命并确认

寿命时间：L_h = K * (T_rated / T_m)³ * (N_rated / N_m)（请核对制造商公式，此为常见形式）

使用寿命（年）：L_h / (年运行小时数)

应大于所需使用寿命。

步骤 10：最终型号选择

根据以上计算，选择满足所有条件的型号，例如 RV-20E。

5. RV减速机选型时结构设计的注意要点

安装精度：确保安装面的平面度和垂直度，以避免偏心载荷。建议使用百分表检测，跳动控制在0.02mm以内。

润滑剂选择：常用润滑脂如VIGOGREASE REO。标准更换周期为20000小时；在高温环境下需要缩短。

温度管理：表面温度不得超过60°C，否则需要冷却或降额使用。

小角度运行：对于小于10°的旋转角度，润滑不足；请咨询制造商。

螺栓紧固：使用碟形弹簧垫圈和内六角圆柱头螺钉，并按标准扭矩拧紧以防松动。

6. RV减速机选型步骤建议

确定工作负载和运行条件：最大工作扭矩、惯量、运行频率、运动模式（连续/间歇/冲击）。

计算理论减速比和输出扭矩：结合伺服电机参数和功率特性。

计入安全系数 (20%-30%)：考虑启动冲击、急停、惯性负载变化。

选择RV减速机型号：根据输出扭矩、减速比、与电机匹配的尺寸进行选择。

确认安装和接口兼容性：检查法兰尺寸、输出轴类型、密封空间。

最终校核精度、刚性和寿命要求：结合应用场景（机器人、机床、半导体设备等）。

RV减速机选型是一项系统性工作，需要综合考虑负载、运行模式和寿命要求等因素。按照本文步骤操作，您可以避开常见误区，选择最适合的型号。请记住，精准选型是设备稳定运行的基石。
