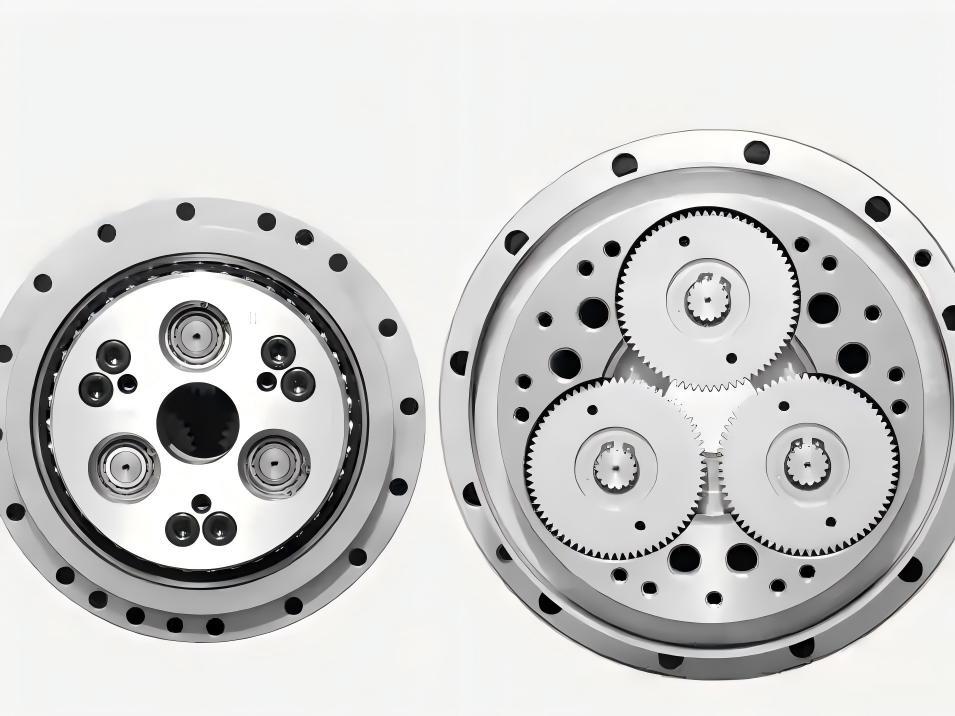

工业机器人用 RV 减速机：如何针对不同应用匹配负载、精度和使用寿命

介绍

RV变速箱不仅仅是一个高传动比的传动部件。在工业机器人中，变速箱直接影响定位精度、结构刚度、振动、动态响应，并最终影响整个机器人关节的使用寿命。随着机器人应用从传统的拾取放置操作转向焊接、码垛、机械加工、装配和其他高负载工艺，对RV变速箱的要求也越来越依赖于具体的应用场景。

适用于低速搬运机器人的变速箱可能并不适用于承受持续外部载荷的加工机器人。同样，仅根据额定扭矩选择的减速器，在机器人频繁经历加速、减速、紧急停止和负载变化的情况下，可能无法提供足够的疲劳寿命。

因此，房车变速箱的选择应该基于完整的运行负载范围，而不是单一的扭矩值。

对于机器人制造商和自动化设备开发商而言，关键问题不仅仅是“哪款RV变速箱扭矩最大？”，而是：RV变速箱应该如何与机器人的实际运动曲线、负载特性、精度要求、安装结构和预期使用寿命相匹配？

本文探讨了 RV 齿轮箱在不同机器人应用中的作用，解释了负载谱分析对齿轮箱可靠性的重要性，并展示了如何将不同的传动和执行器技术结合起来，以创造更合适的运动解决方案。

为什么RV齿轮箱在工业机器人应用中得到广泛应用？

工业机器人的运行机械条件与普通旋转机械截然不同。机器人关节可能需要反复加速重型机械臂，突然停止，反向运动，在负载下保持静止状态，然后重复同样的动作成千上万次。

因此，变速器不仅需要提供较高的减速比，还需要提供足够的扭转刚度、承载能力、定位性能和抗疲劳性。

RV变速箱的机械结构特别适用于高负载机器人关节，因为其减速机构将传递的负载分散到多个接触点上。这使得RV变速箱能够在相对紧凑的结构内实现高扭矩容量和高扭转刚度。

这些特性使得 RV 齿轮箱在机器人轴中特别有价值，因为关节必须承受相当大的外部载荷，同时保持稳定的定位性能。

例如，用于焊接、码垛、物料搬运、铸造和机械加工的大型工业机器人通常需要很高的机械刚度，因为机器人手臂必须承受操作过程中产生的反作用力。在这些应用中，变速箱的作用不仅仅是降低电机转速，它还成为机器人结构刚度的重要组成部分。

这就是为什么即使谐波减速器、行星减速器和集成机器人关节电机变得越来越普遍，RV 减速器在重型工业机器人领域仍然发挥着重要作用的原因之一。

不同的机器人应用会对房车变速箱提出不同的要求？

没有一种RV变速箱规格能够完美适用于所有工业机器人。正确的配置很大程度上取决于机器人的具体用途。

在高负载物料搬运和码垛应用中，最主要的要求通常是能够承受巨大且不断变化的负载。机器人可能需要承载重物，同时机械臂本身也会对关节施加相当大的力矩。频繁的加减速会进一步增加变速箱所承受的瞬时扭矩。

对于这些应用，仅根据机器人的标称有效载荷选择RV变速箱可能会导致安全裕度不足。实际关节扭矩应根据有效载荷、机械臂几何形状、加速度、减速度、姿态和外力进行计算。

焊接机器人提出了不同的要求。虽然其有效载荷可能比码垛机器人低，但焊接机器人经常需要执行重复轨迹并快速改变方向。由于末端执行器上的微小机械误差会累积，因此定位稳定性和重复性变得尤为重要。

机械加工和切削应用对齿轮箱刚性提出了更高的要求。外部切削力通过机器人结构传递，最终到达传动关节。在这种情况下，扭转刚度或倾斜刚度不足会导致定位偏差、振动和加工质量下降。

对于装配和精密搬运应用，负载可能较低，但定位性能变得更加重要。在这些应用中，工程师可能需要考虑对于每个轴而言，RV 齿轮箱、谐波减速器还是集成式机器人关节电机更合适。

这种基于应用的方法比简单地比较归约器目录更有用。

房车变速箱的选择应从实际负载范围开始

变速箱选型中最常见的错误之一是仅使用最大扭矩或额定扭矩作为设计输入。

机器人并非始终以单一固定扭矩运行。在典型的工作周期中，关节可能会经历低负载运动、加速、恒速运行、减速、方向反转、静态保持，以及偶尔出现的高负载或冲击工况。

因此，变速箱承受的是一系列负载，而不是单一的负载点。

因此，对实际的房车齿轮箱进行评估时，应考虑扭矩幅值、平均扭矩、工作频率、转速、占空比以及预期使用寿命内的重复次数之间的关系。

例如，一台设计运行时间为6000小时的工业机器人，在其使用寿命期间可能会经历数百万次的负载循环。在额定扭矩下进行的短时测试无法完全代表这种运行工况。

工程上的挑战是将有限的真实世界或模拟运行数据转换为具有代表性的寿命载荷谱，然后使用该谱进行齿轮箱疲劳分析和加速寿命试验。

这种方法可以帮助工程师避免两个相反的问题：设计裕度过大导致成本和重量增加，以及裕度不足导致齿轮箱过早失效。

为什么房车变速箱的可靠性受使用寿命负载谱的影响？

实际机器人负载测量通常是在几个小时或几个工作周期内收集的，而变速箱的目标使用寿命可能为数千小时。

测量时间和设计寿命之间的差距，正是寿命载荷谱分析变得重要的地方。

该过程通常从测量或模拟的扭矩-时间数据开始。然后可以对数据进行清洗，根据不同的运行条件进行分段，进行统计分析，并转换为具有代表性的负载谱。

雨流计数法可用于识别具有不同幅值和平均值的扭矩循环。统计分布方法可用于估算不同载荷水平的频率，而极值分析可用于评估罕见但可能造成破坏的高载荷事件。

随后可以将得到的频谱转换为房车变速箱的测试程序。

这一点对工业机器人尤为重要，因为罕见的高负载事件会对疲劳损伤产生不成比例的影响。紧急停止、碰撞恢复、快速加速、重载操作和极端机器人姿态等情况虽然发生频率不高，但在评估机器人寿命可靠性时却不容忽视。

因此，对于变速箱制造商和机器人OEM厂商而言，目标不仅仅是证明RV变速箱能够经受住恒载耐久性测试。更有意义的问题是，该测试是否能够重现变速箱实际工作载荷谱的重要特征。

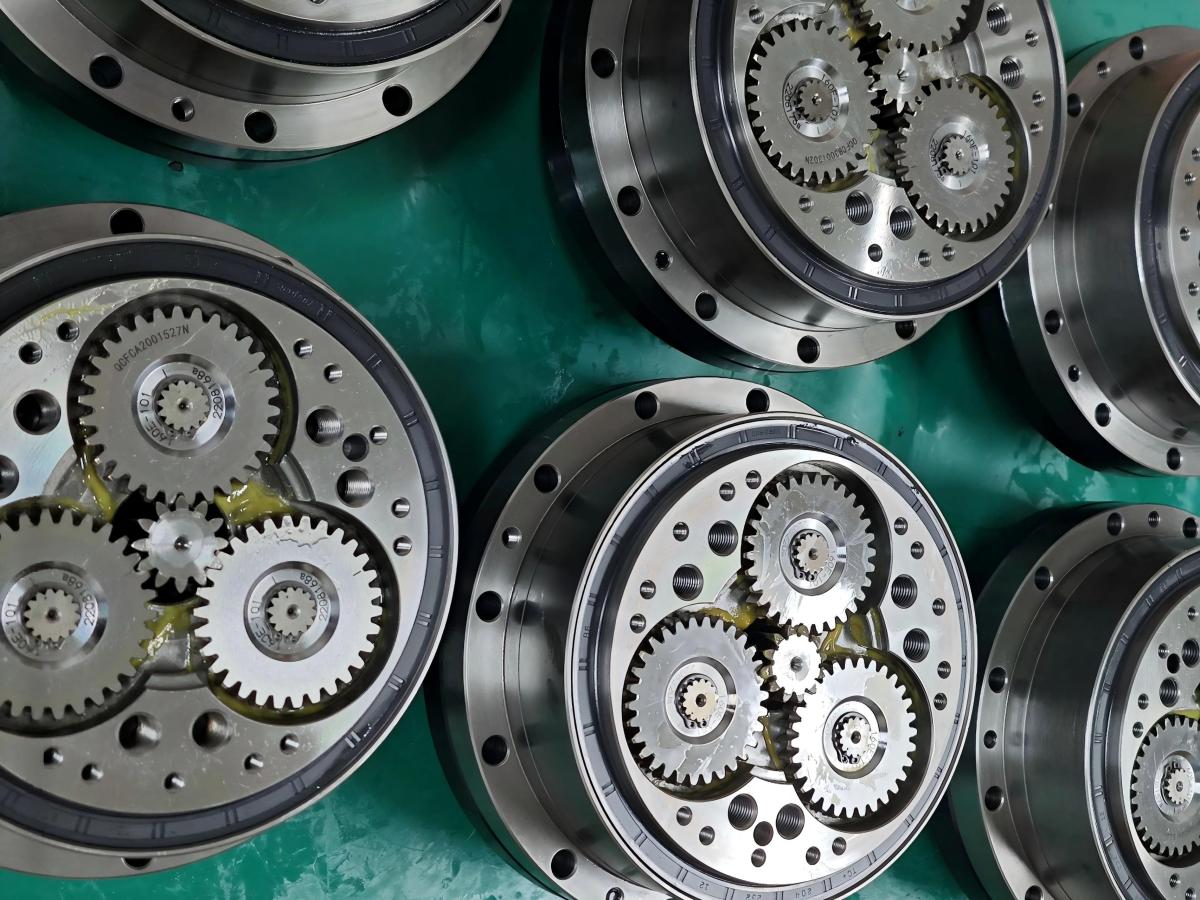

高刚性是RV变速箱在重型机器人中的关键优势之一。

对于重型工业机器人而言，机械刚度通常与扭矩能力同等重要。

当机械臂承载较大有效载荷运动时，变速箱的输出轴不仅承受旋转扭矩，还会受到径向力、轴向力和倾覆力矩的影响。传动装置和机械结构中的任何弹性变形都会影响末端执行器的位置。

在机械加工、研磨、抛光、焊接和高负载装配等应用中，这一点尤为明显。

RV传动结构的刚性特性使其非常适合这些工况。选择合适的RV齿轮箱可以为高负载机器人关节提供所需的机械支撑，同时在重复动态运动中保持稳定的传动性能。

然而，变速箱刚度不应脱离机器人结构单独评估。实际关节刚度取决于整个机械链，包括变速箱、轴承、壳体、电机连接、机械臂结构和安装接口。

因此，在设计高性能机器人时，RV变速箱的选择和机器人结构设计应该被视为一个机械系统，而不是两个独立的部件。

房车齿轮箱与谐波减速器：不同的问题需要不同的解决方案

RV 齿轮箱技术对于高负载、高刚性的机器人轴来说特别有吸引力，但它不一定是每个关节的最佳解决方案。

谐波减速器具有不同的机械结构，在结构紧凑、重量轻、减速比高和精度高等方面具有优势。这使得谐波传动对于机器人关节尤为适用，因为在机器人关节中，降低质量和转动惯量至关重要。

例如，手腕、前臂、头部或其他相对紧凑的机器人关节可能会受益于谐波传动装置较小的尺寸和较轻的重量。

相比之下，当连接处必须承受较高的外部载荷并保持较高的结构刚度时，房车变速箱可能更合适。

随着机器人制造商开发出具有不同关节结构的机器人，这种区别变得越来越重要。工程师不再需要在整个机器人上使用相同的减速器技术，而是可以根据每个轴的要求选择不同的传动技术。

对于高负载工业机器人轴，RV 减速器可提供所需的刚度和负载能力。对于紧凑型精密关节，谐波减速器或谐波机器人关节电机可在重量、扭矩密度和集成度之间取得更好的平衡。

从房车变速箱到集成式机器人关节电机：设计理念正在转变

传统的机器人关节设计通常将电机、减速器、编码器、制动器和驱动系统分开。这种架构为工程师提供了相当大的灵活性，但也增加了组件、接口、电缆和装配工序的数量。

集成式机器人关节电机的发展正在改变这种现状。

集成式关节模块不是单独选择电机和变速箱，然后再集成额外的反馈和驱动电子设备，而是将多种功能组合到一个标准化的机械和电气单元中。

对于机器人制造商而言，这可以降低开发复杂性并缩短集成时间。

对于开发定制机器人、轻型机械臂、医疗机器人、科研平台和新型机器人架构的公司而言，这种差异尤为重要。这些应用往往工程资源有限，无法承担从零开始重新设计整个关节架构的费用。

HONPINE的集成式关节解决方案正是围绕这一需求而设计的。根据不同的应用场景，工程师可以评估具有不同电机、传动装置、编码器、驱动器、制动器、扭矩传感和通信功能组合的谐波关节模块。

当传统的 RV 齿轮箱 + 伺服电机架构对于目标机器人来说太大、太重或太复杂时，这提供了一种替代方案。

为什么轻型机器人应用可能需要不同的关节架构？

随着机器人变得越来越小、越来越灵活、越来越人性化，重量变得越来越重要。

减少节点的质量不仅可以减轻节点自身的重量，还可以减轻上游节点所承受的载荷。

这会在机器人设计中产生连锁反应。

例如，减轻腕关节的重量可以降低肘关节的有效载荷需求。反过来，减轻肘关节的质量又可以降低肩关节所需的扭矩。因此，轻量化的关节结构可以影响整个机械臂的尺寸。

这就是为什么简单地用大型房车齿轮箱替换每个机器人关节并不总是有效的解决方案的原因之一。

对于轻型或紧凑型机器人而言，集成式谐波关节电机能够兼顾高扭矩密度和更紧凑的机械结构。例如，HONPINE 的 TCHL 系列电机专注于关节体积和重量受限，同时又需要力反馈和集成布线的应用场景。

当机器人需要力控制而不仅仅是位置控制时，输出扭矩传感功能就显得尤为重要。

扭矩传感为机器人关节增添了另一层智能

传统机器人关节主要关注位置和速度反馈。然而，许多新型机器人应用要求机器人能够感知施加在环境中的力的大小。

这在协作机器人、医疗机器人、力控装配、抛光、表面检测以及许多新兴的具身智能应用中都非常重要。

集成式扭矩传感器使控制器能够获取关节的实际负载情况信息。结合位置反馈，机器人可以实现更高级的力-位置控制策略。

这使得关节的作用从简单的运动传递部件转变为传感和驱动平台。

HONPINE 的 TCHL 谐波关节模块将扭矩传感器集成到关节结构中，同时还集成了电缆和连接器。当工程师需要在不显著增加关节外部尺寸的情况下添加力反馈功能时，这种方法尤为有用。

对于机器人制造商而言，这可以省去安装外部扭矩传感器时通常需要的一些机械和电气集成工作。

双编码器可以提高机器人关节反馈的精度

在比较传统的基于齿轮箱的关节和集成机器人关节电机时，编码器架构是另一个重要因素。

位于电机侧的单个编码器主要用于测量电机旋转。然后，控制器根据传动比估算输出位置。

然而，实际输出位置可能会受到传动弹性、扭转变形、装配误差和其他机械因素的影响。

双编码器配置在电机侧和输出侧均提供反馈。电机侧编码器可提供高速转子位置反馈，而输出侧编码器则直接测量关节的实际输出位置。

这两个信号之间的差异提供了有关机械传动状态的更多信息。

对于高精度机器人应用，这种架构可以帮助改善位置控制并补偿与传动相关的误差。

此外，还需要澄清业内一个常见的误解：谐波减速器不应简单地描述为“零齿隙”。在实际工程中，谐波传动装置的设计目标是实现极低的齿隙，在特定条件下通常接近于零，但实际传动性能仍会受到弹性变形、制造公差、预紧力、载荷方向、温度和运行条件的影响。

因此，仅仅宣传“零反冲”并不能完全描述真实机器人关节的定位行为。

一个更有意义的工程问题是，在实际负载条件下，整个关节能够多精确地测量和控制输出位置。

这时，双编码器和输出端反馈就显得尤为重要了。

如何选择房车变速箱和集成式机器人关节电机？

正确的选择取决于机器人的架构和优先级。

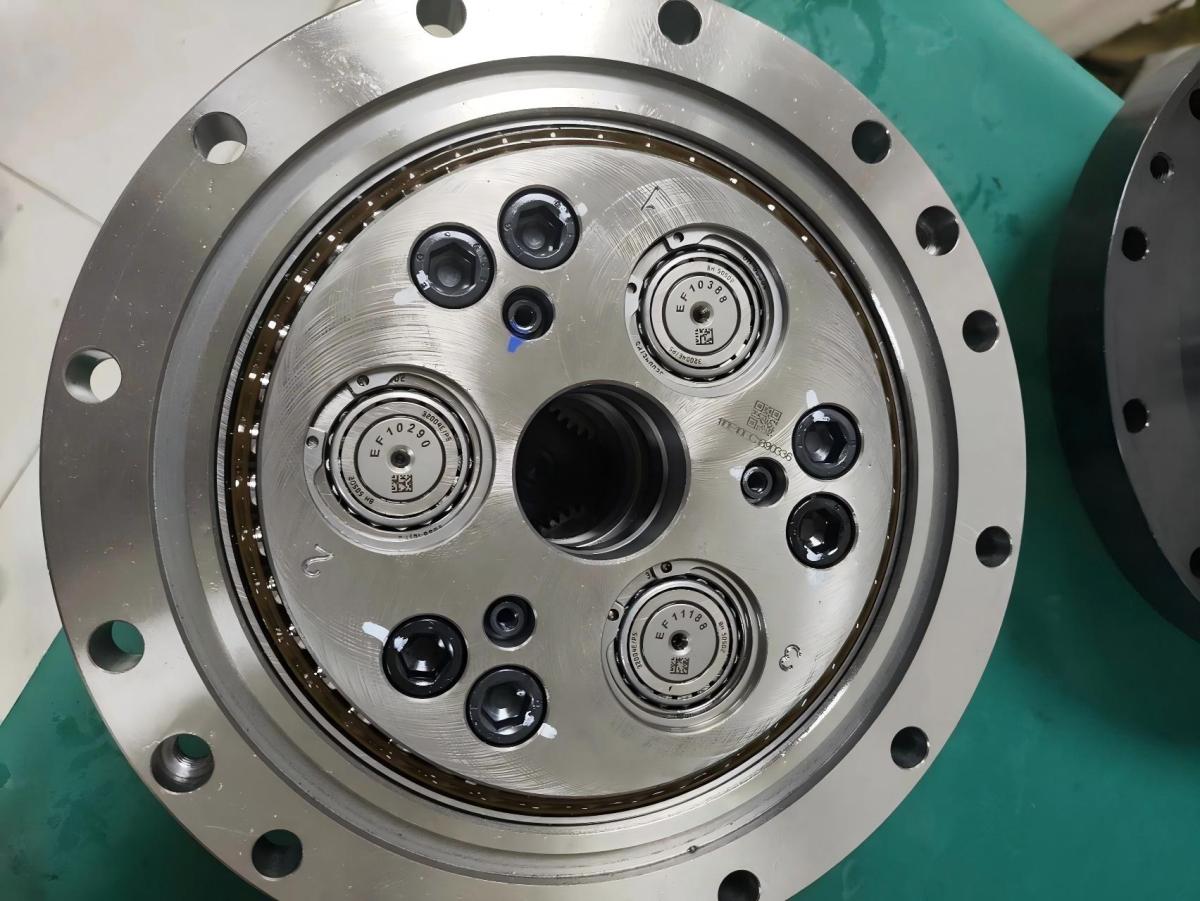

对于承载大量有效载荷的大型工业机器人，尤其是在焊接、码垛、加工、铸造或物料搬运方面，RV 变速箱的高刚性和承载能力使其成为合适的传动解决方案。

对于重量、安装空间、布线和集成时间都是主要限制因素的紧凑型机器人手臂而言，集成式机器人关节电机可以提供更高效的解决方案。

对于需要力交互的应用，例如协作操作、医疗机器人、抛光或高级装配，带有输出扭矩传感器的集成关节可能比传统的电机和减速器组合更合适。

对于需要高精度输出定位的应用，双编码器架构可以提供更接近实际机械输出的反馈。

关键在于，并不存在普遍适用的优越齿轮箱或关节模块。最佳方案是能够满足特定机器人机械和控制要求的方案。

HONPINE 为不同的机器人架构提供多种关节和传动解决方案

随着机器人架构变得越来越多样化，单一的传动技术无法有效地满足所有应用需求。

HONPINE 开发了多种运动控制解决方案，包括 RV 齿轮箱、谐波减速器、行星减速器、谐波机器人关节电机、集成谐波关节模块和行星关节模块。

这样一来，机器人制造商就可以根据每个机器人轴的实际要求来评估传动架构，而不是强迫每个关节都使用相同的技术。

对于高负载工业机器人应用，RV 齿轮箱可以提供苛刻运行条件所需的机械刚度和负载能力。

对于紧凑型精密关节，谐波传动可以提供高减速比、紧凑尺寸、低背隙和高扭矩密度的组合。

对于集成性更为重要的应用，集成式机器人关节电机可以将电机、减速器、编码器和驱动功能组合成更紧凑的解决方案。

对于需要力交互和高级控制的应用，带有集成扭矩传感的关节模块可以进一步降低系统集成的复杂性。

因此，HONPINE 可以支持机器人开发的不同阶段，从传统的基于齿轮箱的机器人架构到高度集成的下一代机器人关节。

机器人关节设计的未来并非在于找到一个“最佳”减速器

机器人技术的发展对关节传动提出了越来越不同的要求。

重型工业机器人优先考虑负载能力和刚性。轻型协作机器人优先考虑质量和动态响应。医疗机器人需要紧凑、精准和安全。人形机器人需要高扭矩密度、低惯性、集成传感功能和高效的能源利用率。定制自动化设备可能需要特殊的安装结构、特殊的通信接口或特定的环境适应性。

单一的传输架构并非总能满足这些要求。

更实际的做法是构建一个机器人关节解决方案组合，并根据每个关节的机械要求选择合适的架构。

对于高负载、高刚性的机器人应用而言，RV齿轮箱仍然是重要的解决方案。谐波传动对于紧凑型精密关节仍然极具吸引力。集成式机器人关节电机将传动、电机驱动、传感、反馈和控制功能集成到一个更完整的关节单元中，从而更进一步。

对于机器人制造商而言，这意味着问题正逐渐从“我们应该购买哪种变速箱？”转变为“哪种关节架构最能满足该机器人的要求？”

这种转变对于开发新型机器人平台的公司来说尤为重要。

结论：选择完整的联轴器解决方案，而不仅仅是变速箱。

应根据机器人的实际工作条件对RV变速箱进行评估，包括有效载荷、关节扭矩、速度、加速度、外力、占空比、定位要求、结构刚度和预期使用寿命。

对于高负载工业机器人，RV 齿轮箱可提供严苛应用所需的刚性和负载能力。对于轻巧紧凑的机器人系统，谐波传动和集成式机器人关节电机可在扭矩密度、重量、精度和集成度之间实现更好的平衡。

当输出反馈、力感应、集成通信、制动和驱动电子设备变得重要时，集成关节模块可以解决仅仅通过选择不同的变速箱无法解决的问题。

这就是为什么HONPINE不专注于单一传动架构的原因。通过组合RV齿轮箱、谐波减速器、行星减速器、谐波关节模块和行星关节模块，HONPINE可以帮助机器人制造商根据其实际应用需求评估完整的传动和关节架构。

目标不是选择功率最大的齿轮箱，而是选择能使整个机器人性能更优的关节解决方案。
