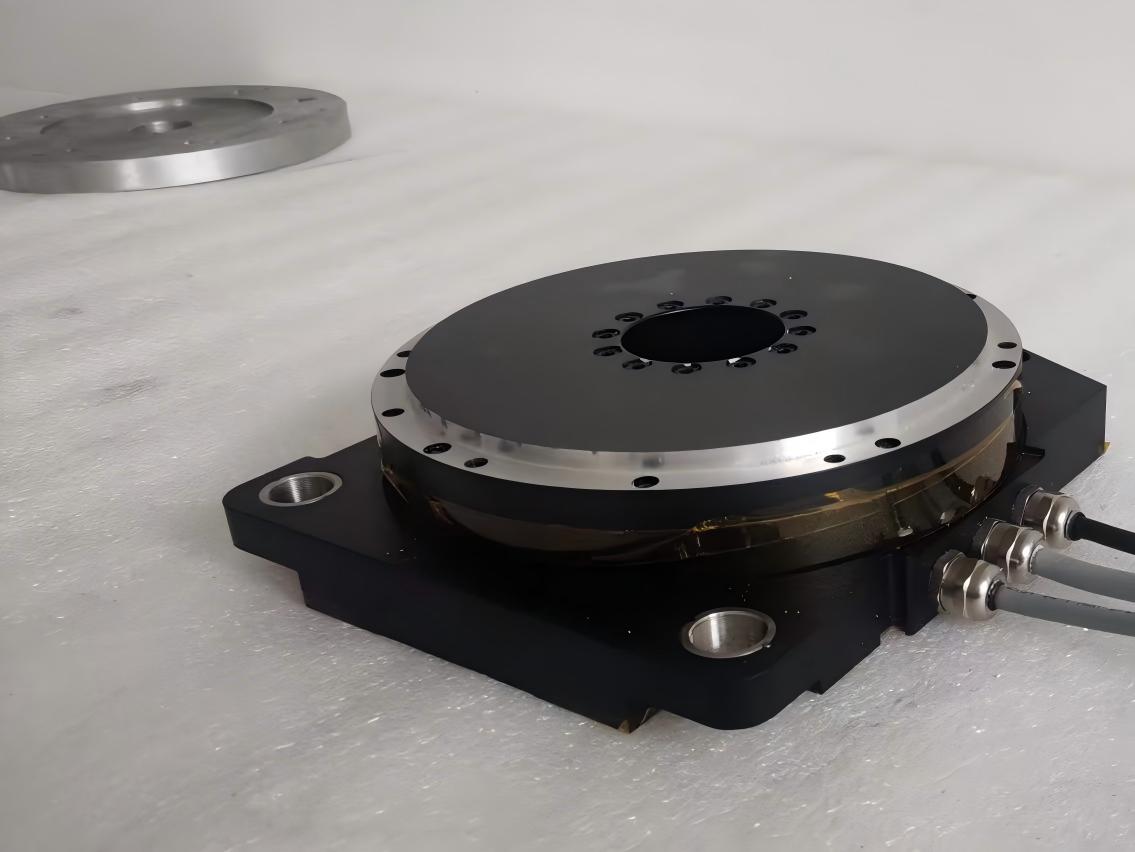

用于高精度自动化与检测的超薄直驱电机

介绍

随着半导体检测、光学检测、芯片分选、AOI系统等精密自动化设备日益小型化，设备内部的旋转运动系统面临着多重挑战：既要提供精确的角度定位，又要占用极小的安装空间。传统的旋转机构往往需要额外的齿轮箱、传动部件、联轴器和外部结构，难以兼顾紧凑性和运动精度。

超薄直驱电机提供了一种不同的解决方案。通过将直驱电机集成到扁平旋转平台上，驱动扭矩可以直接传递到旋转工作台，无需中间减速机构。这消除了可能引入反冲的机械传动级，并简化了整体运动架构。

对于开发紧凑型半导体检测机、光学对准系统、芯片分拣站、光伏晶圆检测设备或实验室校准平台的设备制造商而言，当需要高定位精度、平稳的低速运动、紧凑的尺寸和简化的机械集成时，这种类型的直驱旋转电机可以提供实用的解决方案。

为什么小型自动化设备需要不同的旋转运动解决方案？

在传统的旋转机构中，电机通常通过齿轮箱、皮带、联轴器或其他传动部件与负载连接。虽然这种结构可以提供所需的扭矩和速度转换，但每增加一个机械部件，都会引入潜在的误差源、机械间隙、装配公差、振动或维护需求。

这在精密检测设备中尤为重要。当需要将相机、光学镜头、半导体晶圆或精密工件旋转极小的角度时，旋转驱动装置不仅要到达指定位置，还要在整个检测过程中保持平稳且可重复的运动。

当设备本身采用高度紧凑的机械布局时，挑战就更大了。工作平台下方的空间可能有限，而电缆、光学元件、传感器和其他机构都必须安装在旋转轴周围。

在这些情况下，降低旋转机构的整体高度与提高其定位精度同样重要。

这时，超薄直驱旋转致动器就显得尤为重要了。

直接驱动省去了电机和旋转工作台之间的传动级。

DD 电机（或称直驱电机）的根本优势在于，电机直接驱动旋转负载，而不是依靠传统的机械减速级。

这种架构可以显著简化传动链。由于电机和旋转工作台之间没有中间减速齿轮箱，因此该系统避免了机械减速部件常见的齿隙和传动误差。

对于精确旋转定位而言，这意味着可以将指令角度运动直接传递到工作平台。

当应用需要极小的角度调整而非仅仅高转速时，这种方法尤为有用。例如，在半导体晶圆检测过程中，旋转台可能需要以受控速度旋转，同时视觉系统需要从不同角度位置连续采集图像。稳定的直驱系统有助于保持运动的一致性，而无需在电机和工件之间引入额外的传动级。

区分直驱式和齿轮式旋转执行器至关重要。谐波减速器或行星减速器可通过减速提供高输出扭矩，而直驱电机则直接在旋转轴上产生扭矩。因此，合适的架构取决于应用所需的扭矩、速度、惯性、精度和可用安装空间。

超薄设计解决了安装空间问题

对于许多自动化机械而言，可用的安装空间取决于整台机器，而非旋转轴本身。传统的旋转机构可能需要相当大的垂直空间，因为电机、齿轮箱、联轴器和支撑结构都沿传动路径布置。

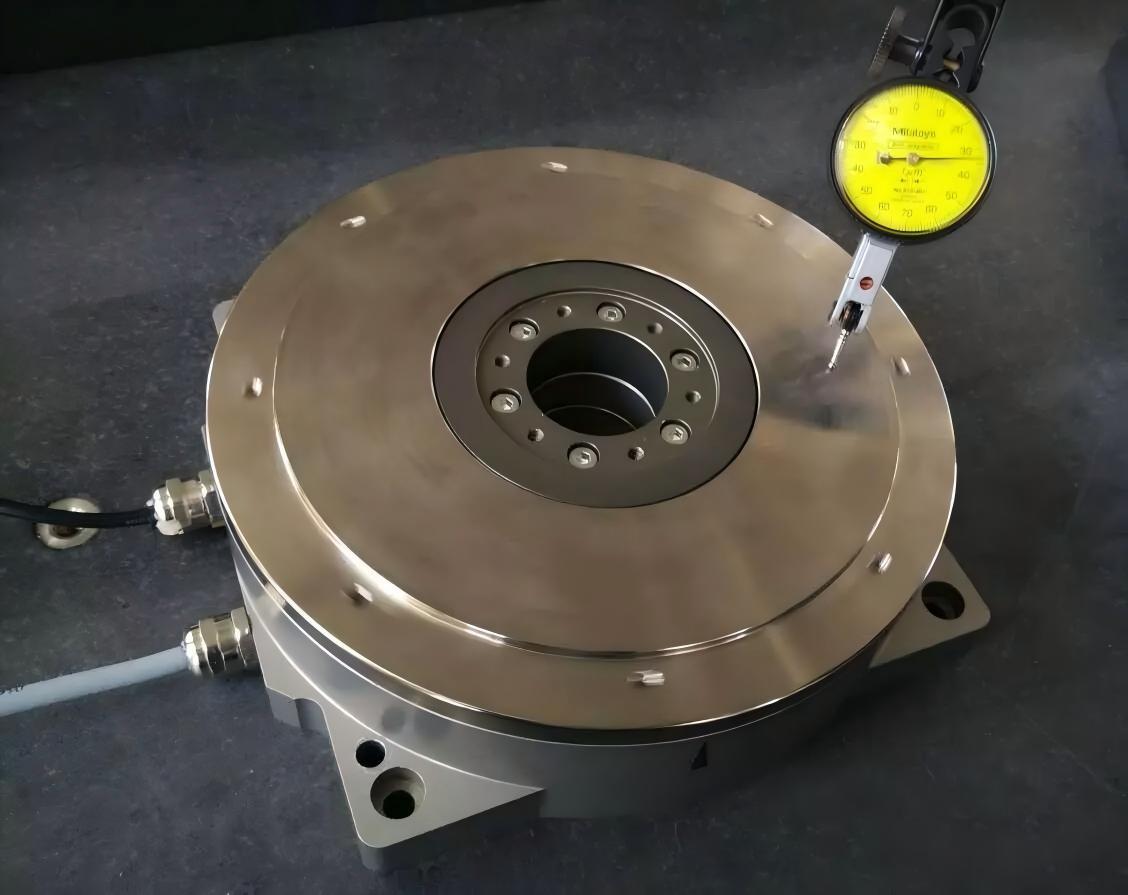

超薄旋转工作台采用扁平圆盘状结构，降低了整个旋转单元的高度。这样一来，就可以将旋转机构直接嵌入设备平台，而无需在其下方安装大型执行器。

这种结构优势对于空间有限的紧凑型检测机和实验室设备来说尤其有用。

坚固的旋转工作台也提供了稳定的工作面。平台上可设置标准化的安装孔，以便将工件、夹具、光学元件或检测工具直接安装在旋转面上。

设备制造商无需在电机周围设计额外的机械安装结构，而是可以将旋转单元直接集成到机器架构中。

高精度旋转，无机械反冲

反向间隙是影响旋转定位精度的重要因素之一。

在传统的齿轮旋转机构中，传动部件之间的机械间隙会导致指令运动与实际输出运动之间的差异，尤其是在旋转方向改变时。

直驱式旋转工作台取消了传动路径中的机械减速级。因此，电机和旋转平台之间不存在齿轮箱间隙。

这使得该架构对于涉及频繁小角度运动、双向定位和连续扫描的应用特别有吸引力。

例如，在光学对准系统中，旋转工作台可能反复以非常小的角度前后移动，同时视觉系统监控对准结果。直接驱动架构可以提供更平稳的双向运动，而不会引入减速齿轮箱常见的机械间隙。

对于半导体和光学应用而言，角度误差会直接影响检测结果，因此这可以成为一个重要的系统级优势。

为什么直接驱动对半导体晶圆检测如此重要？

半导体检测就是一个很好的例子，它需要同时实现紧凑性和精度。

在晶圆检测过程中，工件可能需要连续或逐级旋转，同时相机、显微镜或光学检测系统会采集图像。旋转运动必须足够稳定，以保持图像质量，同时还要提供精确的角度定位。

超薄直驱式旋转台可直接集成到检测平台中。晶圆或夹具可安装在坚固的旋转台上，而直驱电机则提供可控的角度运动。

这种架构可以帮助解决几个常见的设备设计难题，包括安装空间有限、不必要的传动间隙、机械振动、复杂的传动结构和困难的电缆管理。

对于高速检测设备而言，其优势不仅仅在于“高精度”。更重要的优势在于，旋转运动系统可以成为整机架构中更简单的组成部分。

在高速芯片分选设备中的应用

芯片分选系统对旋转运动提出了不同的要求。

在对芯片进行检查、分拣、拣选或转移之前，旋转轴可能需要执行重复的索引运动、快速的加减速以及精确定位。

在这些应用中，缩短机械传动链有助于简化运动系统。直驱架构使旋转平台能够直接响应电机指令，无需等待减速机构传递运动。

最终得到的是一种紧凑的旋转运动解决方案，适用于需要高速分度和精确定位的自动化工作站。

扁平的结构也使得旋转平台更容易集成到紧凑的设备布局中，尤其是在需要在较小的工作区域周围布置多个检测或分拣机构的情况下。

光学镜头对准需要平滑的微动

光学系统通常需要极其精细的角度调节。

在镜头对准或同轴校准期间，系统可能需要在监测传感器捕获的光信号或图像的同时进行非常小的移动。

产生振动、机械反冲或不稳定的低速运动的旋转机构会使这个过程更加困难。

直驱旋转电机直接在旋转轴上提供扭矩，因此适用于平稳低速旋转和精细角度调节比机械减速更重要的应用。

紧凑的结构还允许将旋转轴放置在靠近光学元件的位置，从而帮助设备设计人员减小整个对准机构的尺寸。

AOI检测系统的稳定旋转

AOI设备需要在整个检测区域内持续采集图像。

当显示面板、电子元件或其他工件安装在旋转平台上时，旋转运动需要保持平稳，同时视觉系统需要持续捕捉图像。

速度的突然变化或微小的机械误差都会影响图像质量和检测一致性。

超薄直驱式旋转工作台可在保持紧凑的机器结构的同时，提供连续旋转运动。坚固的平台为工件或夹具提供稳定的安装面，而直驱式结构则避免了传统齿轮机构的传动间隙。

这使得该架构适用于AOI检测、光学检测、电子元件检测和精密视觉系统。

用于光伏晶圆检测的紧凑型解决方案

光伏晶片检测中也存在同样的运动要求。

硅晶片和其他薄工件可能需要多角度检测，以识别表面缺陷、尺寸偏差或其他制造异常。

旋转工作台需要提供稳定的运动，同时又不占用检测区域周围过多的空间。

超薄直驱旋转平台可直接嵌入紧凑型光伏检测设备中，使晶圆夹具和检测系统能够保持紧密贴合。

因此，对于设备制造商而言，其优势不仅仅在于电机本身，还在于能够打造更小巧、更简单的旋转检测架构。

工程师何时应该选择直驱式旋转工作台？

当机器同时满足多个要求时，直接驱动旋转工作台尤其值得考虑。

如果设备需要较高的角度定位精度、频繁的双向运动、平稳的低速旋转、紧凑的垂直安装空间以及简单的机械传动结构，则直接驱动可能是一个不错的选择。

相比之下，如果应用需要在低电机转速下获得极高的输出扭矩、显著的机械减速或较大的负载与电机比，则谐波减速器或精密行星减速器等齿轮解决方案可能更合适。

因此，选择应基于实际运动曲线，而不是仅仅选择标称精度最高的技术。

直驱式旋转工作台与齿轮式旋转机构

对于设备设计人员来说，关键区别在于传输架构。

齿轮旋转机构利用电机和减速器将转速转换为输出扭矩。这种机构能够提供高扭矩密度和紧凑的径向结构，使得谐波传动和行星传动在许多自动化应用中极具吸引力。

直驱式旋转工作台取消了减速级，并将电机直接安装在旋转轴上。这可以减少机械传动误差，并提供高度灵敏的旋转运动。

因此，在所有应用中，直驱电机和谐波驱动并非相互竞争的技术。它们解决的是不同的工程问题。

对于对低背隙、直接扭矩传递、平稳运动和超薄结构要求极高的精密检测系统而言，直接驱动具有显著优势。而对于需要高输出扭矩、高减速比和更大机械负载能力的应用，谐波减速器或行星齿轮减速器可能更为合适。

这种区别也使设备制造商在设计不同代自动化设备时拥有更大的灵活性。

专为集成到紧凑型自动化设备而设计

超薄直驱式旋转工作台最实用的优点之一是，它可以被视为一个运动模块，而不仅仅是一个电机。

旋转平台提供直接的安装面，其扁平结构使其能够集成到机床机架中。标准安装孔简化了夹具的安装，坚固的平台可以直接支撑工件或刀具。

这样就减少了对额外联轴器、安装支架和传动结构的需求。

对于机械制造商而言，这可以转化为更简洁的机械设计、更便捷的组装、更小的安装空间，以及在布置传感器和检测组件时更大的自由度。

HONPINE 精密设备直驱运动解决方案

HONPINE 为机器人、自动化、半导体设备、光学系统、数控设备和其他高精度应用开发精密运动部件。

对于需要直接旋转运动的应用，DD 电机技术提供了一种无需中间减速级即可实现高速、高精度旋转运动的解决方案。

当应用需要更高的减速比和输出扭矩时，HONPINE 还提供谐波减速器和谐波旋转执行器。对于需要高扭矩密度和精密传动，但运动结构更适合齿轮传动的应用，精密行星减速器则提供了另一种选择。

对于机器人应用，这些技术还可以与 HONPINE 的机器人关节电机和集成机器人关节模组相结合，使设备制造商能够根据每个轴的实际要求选择运动架构。

这使得选择过程不再是选择单一的“最佳”传动技术，而是为应用选择合适的运动解决方案。

结论

紧凑型半导体、光学、AOI、光伏和实验室自动化设备的快速发展对旋转运动系统提出了新的要求。工程师们越来越需要在不牺牲机器紧凑性、响应速度或机械结构的简易性的前提下，实现更高的定位精度。

超薄直驱式旋转工作台通过结合扁平、节省空间的结构、直接扭矩传输和无反冲旋转运动，满足了这些要求。其坚固的工作平台和标准化的安装接口也使其更容易直接集成到紧凑型自动化设备中。

对于半导体晶圆检测、芯片分选、光学透镜对准、AOI检测、光伏晶圆检测和精密校准系统而言，关键问题并非仅仅是旋转电机能产生多大的扭矩。更重要的问题是，在有限的机器空间内，整个旋转架构能否提供所需的精度、平稳性、响应速度和安装效率。

这时，超薄直驱旋转电机和旋转工作台就能提供显著的工程优势。
