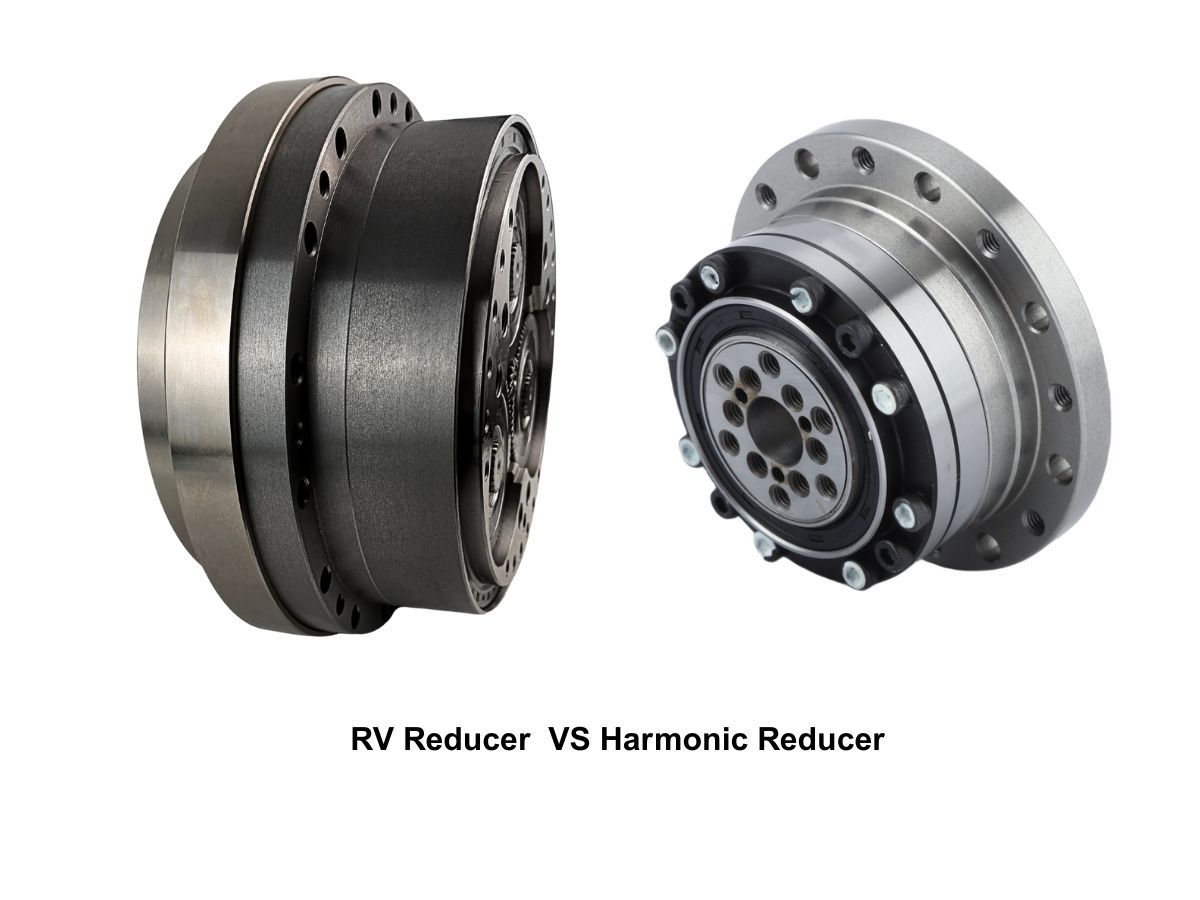

RV减速机和谐波减速机有什么区别？

本文对RV减速机和谐波减速机进行了深入对比，从工作原理、性能特点、应用领域、安装方式以及长期维护等多个角度分析了它们之间的差异。

RV减速机与谐波减速机工作原理的区别

RV减速机基于刚性多齿啮合传动，而谐波减速机依靠弹性变形差动传动。

RV减速机的工作原理

RV减速机采用由行星齿轮级和摆线针轮级组成的两级差动传动结构。输入轴带动行星齿轮，进而带动偏心轴旋转。这种偏心运动使摆线盘进行轨道式运动。摆线盘同时与针轮壳体中的多个针齿啮合，实现减速和扭矩输出。由于传动主要依赖刚性接触，RV减速机具有高刚性、高承载能力、强抗冲击性以及优异的扭矩传递能力。

谐波减速机的工作原理

谐波减速机由三个主要部件组成：波发生器、柔轮和刚轮。输入轴带动波发生器，使柔轮产生周期性弹性变形。柔轮仅在两个对称区域与刚轮啮合，两者之间的齿数差产生较大的减速比。由于动力传递依赖材料的弹性变形，谐波减速机结构紧凑，并能够实现很高的减速比，但与RV减速机相比，其刚性和承载能力相对较低。

RV减速机与谐波减速机的性能差异

RV减速机

• RV减速机的特点包括：

• 传动效率高

• 扭矩容量大

• 定位精度高

• 刚性强

• 抗冲击性能优异

• 使用寿命长

但是，其尺寸和重量相对更大。

谐波减速机

谐波减速机具有以下优势：

• 减速比非常大

• 结构紧凑且重量轻

• 精度高

• 功率密度高

• 动态响应快

• 噪音低

其扭矩容量和传动效率相对较低。为解决这一局限，鸿磐的谐波AC电机和谐波DC电机采用一体化设计，成功缓解了这些缺点。

应用领域的差异

RV减速机的应用

RV减速机通常用于工业机器人高负载关节，如基座、肩部和上臂，通常应用于1–4轴。
当机器人的末端负载超过约20 kg时，六个关节通常都会使用RV减速机，以确保整体刚性和长期精度稳定性。

除机器人之外，RV减速机还广泛应用于：

• 重载机械臂

• CNC回转工作台

• 精密分度工作台

• 自动化生产线定位机构

• 工程与建筑设备

它们尤其适用于涉及冲击载荷和连续运行的应用场景。

谐波减速机的应用

谐波减速机主要用于轻负载机器人关节，如手腕和末端执行器，通常应用于5–6轴。

其广泛应用于：

• 协作机器人

• 医疗机器人

• 服务机器人

• 半导体制造设备

• 光学定位平台

• 航空航天与雷达系统

由于具有低惯量、低噪音和高精度等特点，谐波减速机备受青睐。然而，在长期重载或高冲击条件下，柔轮容易发生疲劳，从而限制其使用寿命和长期精度保持能力。

安装与装配差异

RV减速机

RV减速机通常采用带定位止口的法兰连接方式安装。输出侧通常配有法兰盘，因此对同轴度和安装面的平面度要求较高。鸿磐的一体式法兰RV减速机可简化安装，并在安装后提供更高的系统整体刚性。可根据应用需求支持定制电机轴——请选择联系鸿磐获取选型指导。

谐波减速机

谐波减速机通常通过柔轮和刚轮法兰进行固定，并且通常需要外部轴承来承受径向和轴向载荷。它们对安装应力非常敏感，不当安装会显著影响性能和使用寿命。

长期维护与耐久性

RV减速机

RV减速机采用摆线针轮和行星齿轮刚性多齿啮合。载荷同时分布在多个齿面上，因此单位齿面应力较低。磨损主要表现为齿面疲劳和滚动接触磨损，性能衰减缓慢且可预测。它们非常适合连续运行和重载应用。

谐波减速机

谐波减速机依赖柔轮的反复弹性变形。柔轮是核心磨损部件，在长期运行中会受到材料疲劳和微裂纹形成的影响。其性能衰减具有累积性，并且可能突然发生。

RV减速机和谐波减速机是互补技术，尽管结构设计和制造工艺的进步可能会在某些应用中带来局部竞争。如果您优先考虑重载能力、高刚性和强抗冲击性，RV减速机是首选。如果您优先考虑轻量化设计、高精度和高减速比，谐波减速机则更为适合。选择合适的减速机始终应基于具体的应用需求和运行工况。
