机器人谐波关节执行器制动耗能模块综合解析

在讨论机器人关节执行器模块时，电机、减速机、编码器、制动器和驱动器通常最受关注，而制动散热模块却常常被低估。在实际工程项目中，许多48V关节系统在空载调试期间运行正常。然而，一旦进入大惯性、快速加减速、重力轴下降或频繁反向驱动等工况，就会出现直流母线过电压、驱动器报警、意外停机甚至功率器件过热等问题。

在许多情况下，根本原因不是伺服控制算法本身，而是再生能量处理链没有正确闭合。

从工程角度来看，机器人关节执行器中使用的制动耗散模块本质上是一个直流母线能量再生吸收单元。它的目的并非“释放关节运动”或“替代制动器”，而是在电机进入发电机模式时，安全地将多余的再生能量导向制动电阻，以热量的形式耗散该能量，从而防止直流母线电压升高到对驱动器或电源构成危险的范围内。

制动耗散原理是什么？

这里的“耗散”指的是电能，而不是气体、液压油或机械应力。

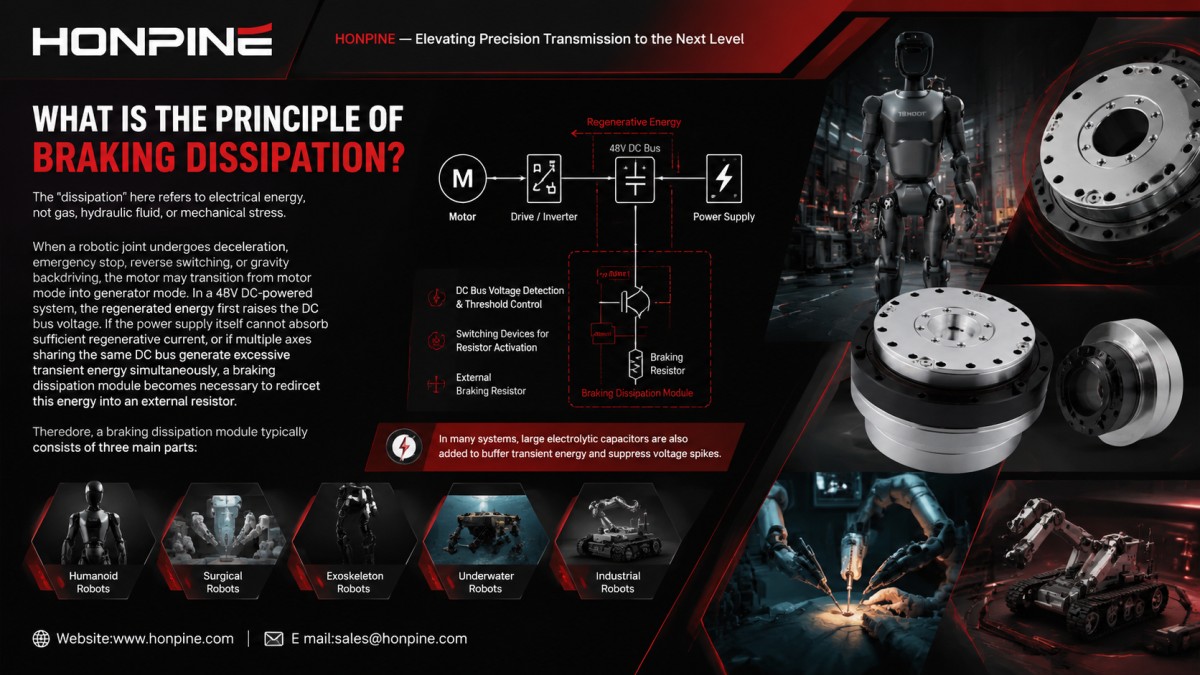

当机器人关节减速、紧急停止、反向切换或重力反向驱动时，电机可能会从电机模式切换到发电机模式。在 48V 直流供电系统中，再生能量首先会提高直流母线电压。如果电源本身无法吸收足够的再生电流，或者多个轴共用同一直流母线同时产生过多的瞬态能量，则需要一个制动耗散模块将这些能量导向外部电阻。

因此，制动耗散模块通常由三个主要部分组成：

• 直流母线电压检测和阈值控制

• 用于电阻器激活的开关装置

• 外部制动电阻器

在许多系统中，还会添加大型电解电容器来缓冲瞬态能量并抑制电压尖峰。

为什么机器人关节执行器尤其需要它？

与普通的恒速传送带轴不同，机器人关节模组在高度动态的条件下运行。谐波关节和力矩电机频繁地加速和减速，而机械臂则通过姿态变化不断交换重力势能。

在以下情况下，再生能源尤为重要：

高惯性快速减速

当端部负载较重且减速时间较短时，旋转动能会迅速反馈到直流母线上。

重力轴降低或反向驱动

在垂直关节、肘关节或肩关节的下降运动过程中，重力势能直接转化为电能，导致直流母线电压迅速上升。

多轴同步再生

在复杂的机械臂运动轨迹中，多个轴可能同时进入减速或重力反驱动状态。在共享直流母线架构中，这通常会导致能量的累积再生。

开关电源无法吸收再生能量

许多工业用48V开关电源的设计目标是高效供电，但无法吸收反向能量流动。当再生能量无处释放时，过电压就成为系统的主要故障模式。

一些公开的联合执行器文档明确指出，在高速和高负载运行条件下，需要制动耗散模块来处理再生制动能量，防止直流母线过电压停机。

典型的控制策略是：

我当母线电压低于约50V时，断开制动电阻器。

我当母线电压超过约 51V 时，连接制动电阻。

通常会实施额外的安全裕度，以保证母线电压达到最大允许值。

从工程角度理解制动耗散模块

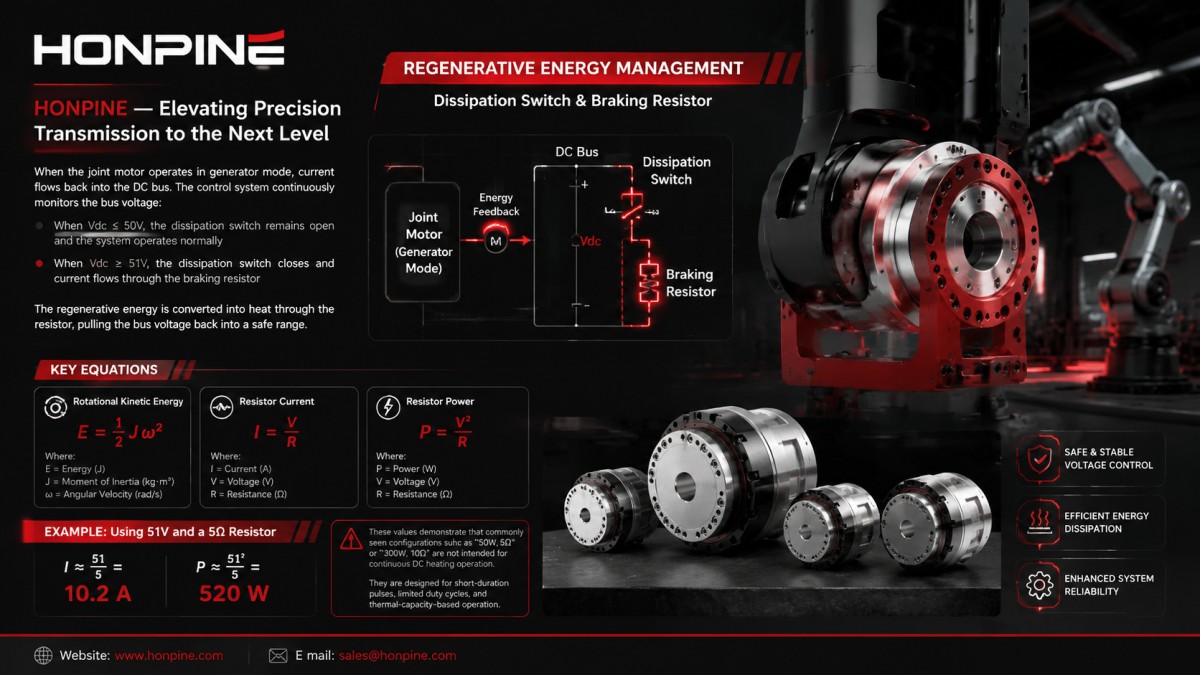

当联合电机以发电机模式运行时，电流会回流到直流母线。控制系统会持续监测母线电压：

• 当 Vdc ≤ 50V 时，耗散开关保持断开状态，系统正常运行。

• 当 Vdc ≥ 51V 时，耗散开关闭合，电流流过制动电阻器。

再生能量通过电阻器转化为热量，使母线电压恢复到安全范围。

几个常用的公式有助于说明所涉及的规模：

旋转动能：

E = 1/2 × J × ω²

电阻电流：

I = V / R

电阻功率：

P = V² / R

例如，使用 51V 电压和 5Ω 电阻：

I ≈ 51 ÷ 5 = 10.2 A

P ≈ 51² ÷ 5 = 520 瓦

从工程角度来看，这些数值极其重要。它们表明，常见的配置，例如“ 50W，5Ω ”或“ 300W， 10Ω” ，并非设计用于连续直流加热。相反，它们是为短脉冲、有限占空比和基于热容量的运行而设计的。

因此，热设计、安装位置和通风往往与电气规格本身同样重要。

选择制动耗散模块时的关键考虑因素

许多工程师只会问：“我应该使用多大阻值和功率的电阻？” 实际上，可靠的选择至少需要考虑六个参数。

总线电压和触发阈值

不应假定48V联合系统始终以48V电压运行。电源容差、再生尖峰以及电容器的充放电都会造成动态电压波动。

• 如果阈值太低，电阻器会过早激活并产生过多的热量。

• 如果阈值过高，过电压抑制可能反应过慢。

再生能量峰值和持续时间

必须区分短暂的瞬态尖峰和反复出现的高热负荷。

单次紧急停止可能不会产生太多能量，但重复的高循环运行会迅速增加平均热负荷。

制动电阻值和功率额定值

电阻决定耗散电流能力，而额定功率决定散热能力。

较低的电阻可以提供更强的耗散能力，但也会增加开关器件、电阻器和线路的压力。

直流母线电容器容量

电容器并不能取代制动耗散模块。它们主要用于平滑电压尖峰和缓冲瞬态能量。

小电容器可以减缓电压上升速度，但不能从根本上消除再生能量。

对于大型关节或多轴共享母线系统，电容器容量往往成为关键的稳定性因素。

载荷类型和轴向

同一个关节模型在水平轴和垂直轴上的表现截然不同。

重力补偿不足、下降速度过快或经常倒车的系统应采用更保守的制动模块尺寸。

热路径设计

单靠正确的电气线路是不够的。

如果将模块安装在密封外壳内、塑料表面或通风不良的环境中，散热就会不足。

在这种情况下，最终的故障模式通常不是过电压，而是电阻器劣化、焊点疲劳或功率器件的热损伤。

实际系统中制动耗散模块是如何配置的？

公开文件显示，许多 48V 联合系统的制动阈值设定在 50V 至 51V 左右，并搭配不同尺寸的制动电阻器和母线电容器。

典型例子包括：

• 小接头：50W，5Ω电阻，母线电容约为12,000μF

• 更大功率的接头：300W级电阻器，总线电容高达96,000μF

区别不仅仅在于“较大的型号更先进”，而在于可恢复的动能和热负荷要高得多。

对于集成式执行器而言，另一个重要的细节是，某些产品手册明确要求使用外部能量再生吸收模块。这意味着驱动器和电源无需在内部处理所有再生能量。

因此，在系统设计阶段必须考虑制动耗散电路，包括：

• 物料清单计划

• 布线布局

• 热管理设计

• 而不是在调试过程中稍后添加。

安装和调试的重要注意事项

模块放置错误

制动耗散模块应靠近直流母线布置，以最大限度地缩短高电流回路的长度。

过长的电线会增加寄生电感和电缆发热。

只关注额定功率

许多电阻器从参数上看似乎足够，但在连续工作过程中会超过温度限制。

这是因为数据手册中的额定值不一定与实际使用中的占空比相符。

忽略开关设备和端子发热

故障不仅可能发生在电阻器本身，还可能发生在：

• MOSFET

•  母线

•  连接器

• 接线端子

• 接力赛

误将制动耗散当作功能安全

制动耗散模块调节电压，而不是危险运动。

垂直轴防坠落保护、协作机器人安全停止和维护锁定功能不能仅仅依靠耗散模块。

仅估算单轴条件

单轴再生可能看起来安全，而多轴同时再生则会频繁触发过电压警报。

这通常是由于共享直流母线系统中未计入的累积再生能量造成的。

何时应优先考虑外部制动耗散模块？

在以下情况下，外部制动耗散模块通常应视为强制性而非可选：

• 48V直流系统中，电源缺乏再生吸收能力

• 大惯性载荷或快速减速条件

• 垂直轴、肘关节或肩关节具有显著的重力反向驱动力

• 多轴共享直流母线系统

• 调试期间出现过电压报警、制动不稳定或电源保护跳闸等情况

• 高循环设备，频繁启停运行，温度较高

客户常见问题

哪个轴产生的再生能量最大？

并非所有轴都具有相同的风险。重力轴和高惯性轴通常是最关键的。

直流母线保护的实际阈值是多少？

不要仅仅依赖标称的“ 48V ”标签。必须验证驱动器、电容器和电源的实际电压限制。

电阻器的规格是根据峰值功率还是平均热负载来确定的？

两者都必须考虑在内。否则，系统或许能通过短期测试，但在长期运行中却会失效。

热路径是否足够？

应评估安装表面、气流、附近热源和机柜温升等因素。

功能安全和能源管理是否分层合理？

系统架构中必须明确定义制动器、STO、制动耗散模块和紧急停止逻辑的作用。

机器人关节执行器的制动耗散模块本质上是一种接口装置，它将多余的机械侧能量转化为可控的热耗散。

虽然它看起来可能只是一个次要的配件，但在苛刻的操作条件下，它对 48V 机器人关节系统的稳定性、可调性和可靠性有着重大影响。

从实际工程经验来看，任何强调动态性能的机器人执行器系统最终都需要解决能量再生和耗散问题。

驱动器控制扭矩的能力是其性能的一个层面。直流母线承受再生能量的能力是另一个层面。

只有当这两种能力都得到妥善解决时，机器人关节执行器才能真正达到大规模生产和复杂实际应用所需的工程成熟度。
