为什么 Harmonic Drive 谐波减速机非常适合柔版印刷机套准系统？

由于柔版印刷所使用的油墨符合绿色环保标准，随着环保意识的不断提升，柔版印刷近年来越来越受欢迎。与传统印刷方式相比，柔版印刷机具有更高的生产效率和更优的印刷精度。

本文总结了 鸿磐 近年来向柔版印刷机制造商供应谐波传动谐波减速机所积累的经验。

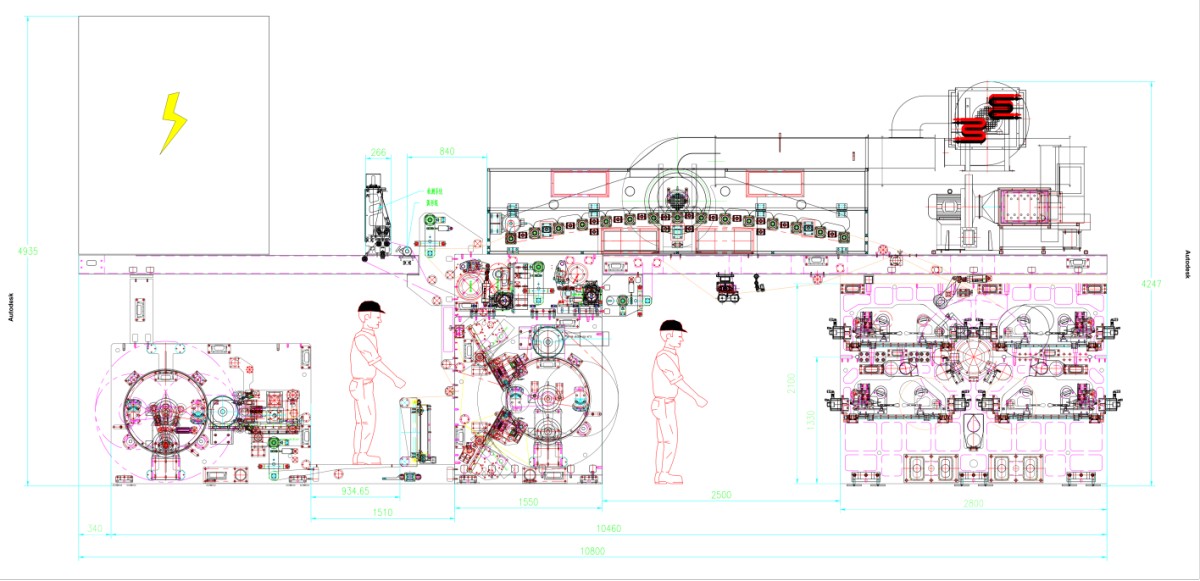

什么是柔版印刷机？

柔版印刷是一种凸版印刷技术。其基本工作原理如下：

油墨从墨腔中经过传墨辊和网纹辊，转移到装有雕刻图文的感光树脂版的版辊上。通过调节各色组印刷滚筒之间的压力，将印版上的着墨图文转移到承印材料上。经干燥后完成印刷循环。

柔版印刷机的主要特点

• 使用无毒、快干的水性油墨、溶剂型油墨或 UV 油墨

• 适用于多种吸收性和非吸收性承印材料

• 使用耐久性高的橡胶版或感光树脂版

• 具有多个色组，能够印刷 10 色或以上

• 具备较强的一体化加工能力，例如折叠纸盒和标签

• 适合短版印刷，效率高且具有成本效益

• 换单速度快，印前准备更简化

• 印刷速度最高可达 2000 feet per minute，分辨率可达到 175 lines per inch 或更高

• 柔版印刷采用轻压印刷方式

为什么精度对柔版印刷机如此重要？

柔版印刷对套准精度要求极高，尤其是在多色印刷中，各印版滚筒之间必须实现精确同步。

套印不准是柔版印刷中的常见缺陷。通常是由于各色组定位不准确而导致图像模糊或变形。造成套印不准的因素有很多。

首先要考虑印版。虽然现代菲林输出质量已经很高，纵向和横向变形的影响相对较小，但不同制造商的校准标准存在差异。因此，不同供应商提供的印版之间可能无法准确套准，其中也包括激光雕刻版。

其次是贴版。通常，初始套准以印版中心对位标记为基准，使贴版调整能够均匀向两侧展开，从而减少较大误差。这要求贴版机事先经过正确校准。

为什么柔版印刷机会使用谐波传动谐波减速机？

采用差动传动实现连续运行

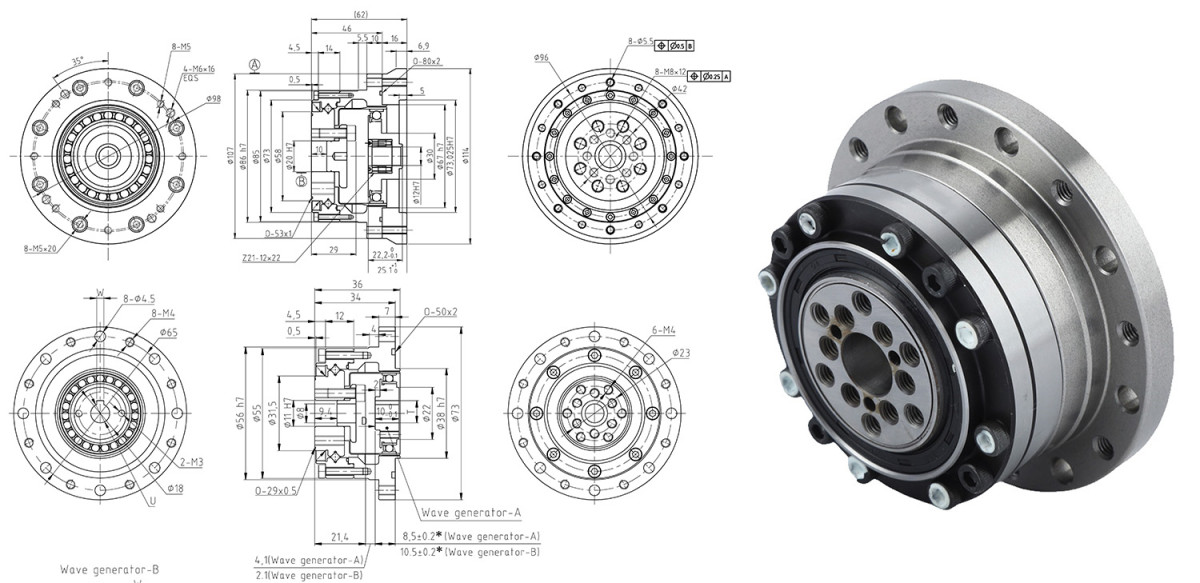

在谐波传动谐波减速机中，刚轮作为主动力输入，而波发生器提供修整或微调输入。这种结构使设备能够在主传动持续运行的同时，通过波发生器实现相位叠加或抵消，因此非常适合连续运行过程中的套准调整。

高精度与近乎零背隙

谐波传动谐波减速机具有极高的角传动精度和近乎零背隙，可显著减少套准误差、颜色错位和重影现象。

高重复定位精度

柔版印刷机通常采用多轴伺服驱动，对各印刷单元之间的同步性要求极高。凭借低传动误差和优异的重复定位精度，谐波传动谐波减速机能够精确控制版辊相位，支持在线贴版调整和动态补偿。

紧凑型设计

柔版印刷机内部空间有限，尤其是在版辊和网纹辊周围。谐波传动谐波减速机体积紧凑、重量轻，特别适合这类应用。

鸿磐 谐波传动谐波减速机

鸿磐 自 2018 年起开始制造谐波传动谐波减速机，提供完整的齿形和尺寸范围，即使小批量也支持定制。

近年来，鸿磐 谐波传动谐波减速机已在美国、澳大利亚和欧洲的柔版印刷机上进行试用，并获得了客户非常积极的反馈。
